1.18 SpringMVC执行流程

1.18 SpringMVC执行流程

SpringMVC框架

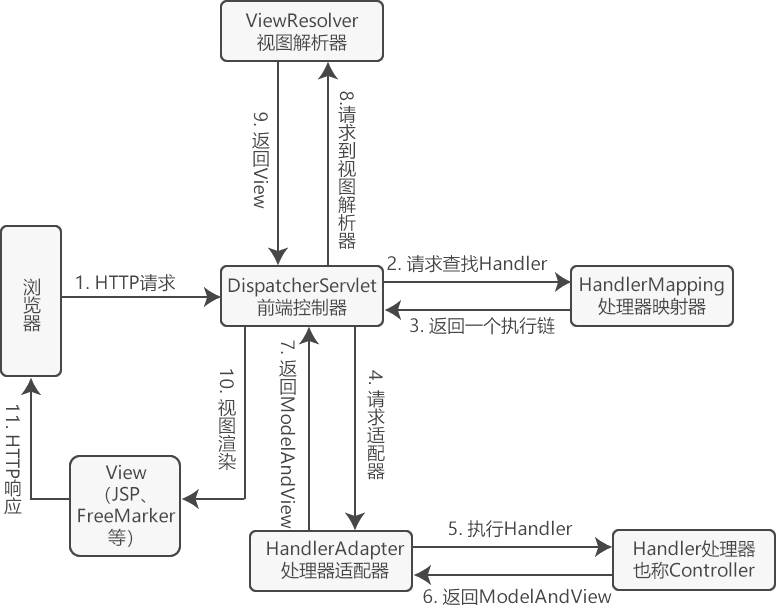

请求流程和使用到的api类：



SpringMVC执行流程：

• 用户单击url发起Http Request--->提交到DispatcherServlet

• 前端控制器请求一个或者多个HandlerMapping(这是一些接口)，返回一个(HandlerExecutionChain)执行链

• 前端控制器将返回的Handler信息发送给HandlerAdapter(处理器适配器)

• HandlerAdapter 根据 Handler 信息找到并执行相应的 Handler（常称为 Controller）

• Handler 执行完毕后会返回给 HandlerAdapter 一个 ModelAndView 对象（Spring MVC的底层对象，包括 Model 数据模型和 View 视图信息）

• HandlerAdapter 接收到 ModelAndView 对象后，将其返回给 DispatcherServlet

• DispatcherServlet 接收到 ModelAndView 对象后，会请求 ViewResolver（视图解析器）对视图进行解析

• ViewResolver 根据 View 信息匹配到相应的视图结果，并返回给 DispatcherServlet

• DispatcherServlet 接收到具体的 View 视图后，进行视图渲染，将 Model 中的模型数据填充到 View 视图中的 request 域，生成最终的 View（视图）

• 视图负责将结果显示到浏览器（客户端）

•
