WMS 实验报告二

实验二 ： 倒数运算器

实验器材

• 电压为 $ 1.5 V $ 的电源一个
• 电阻箱四个
• 电流计一个
• 开关一个

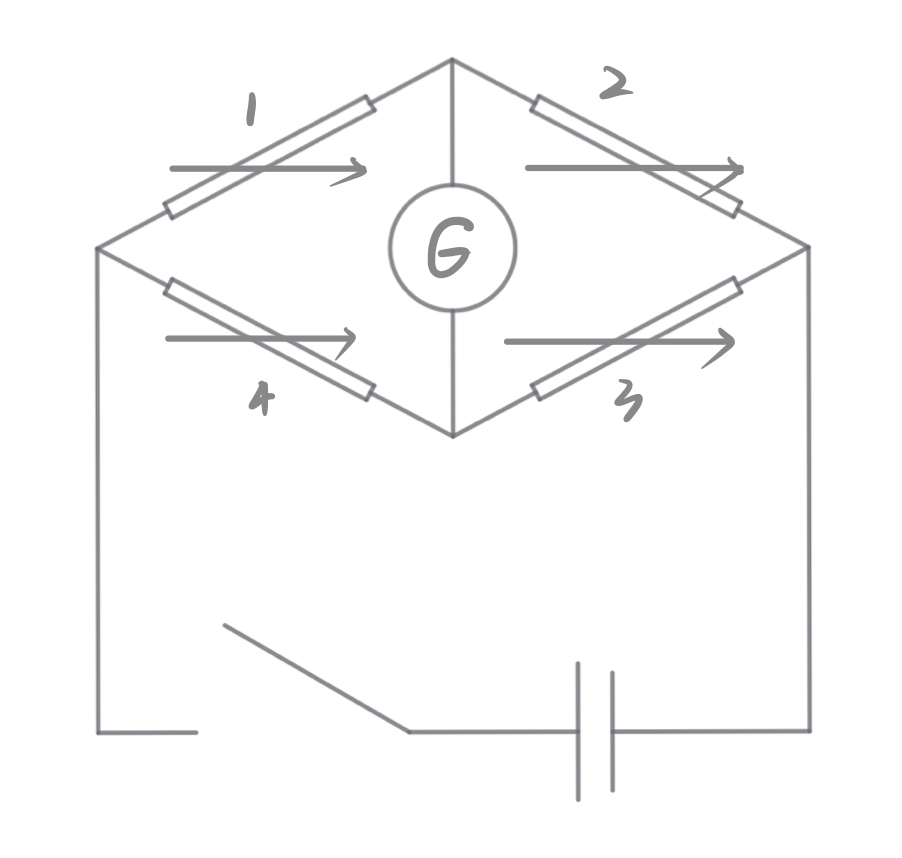

实验电路

一个简单又明了的电桥。
根据原理有

\[\frac{ R _ 1 }{ R _ 4 } = \frac{ R _ 2 }{ R _ 3 } \]

取 $ R _ 3 $ 为带测电阻 $ R _ x $ ，有

\[R _ 1 = \frac{ R _ 2 R _ 4 }{ R _ x } \]

适当调整单位，有

\[R _ 1= \frac{ 1 }{ R _ x } \]

特殊注意

有效数字的表述：

\[\frac{ 1 }{ 50 } = \frac{ 0.02 }{ 1 } = \frac{ 0.2 }{ 10 } = \frac{ 2 }{ 100 } \]

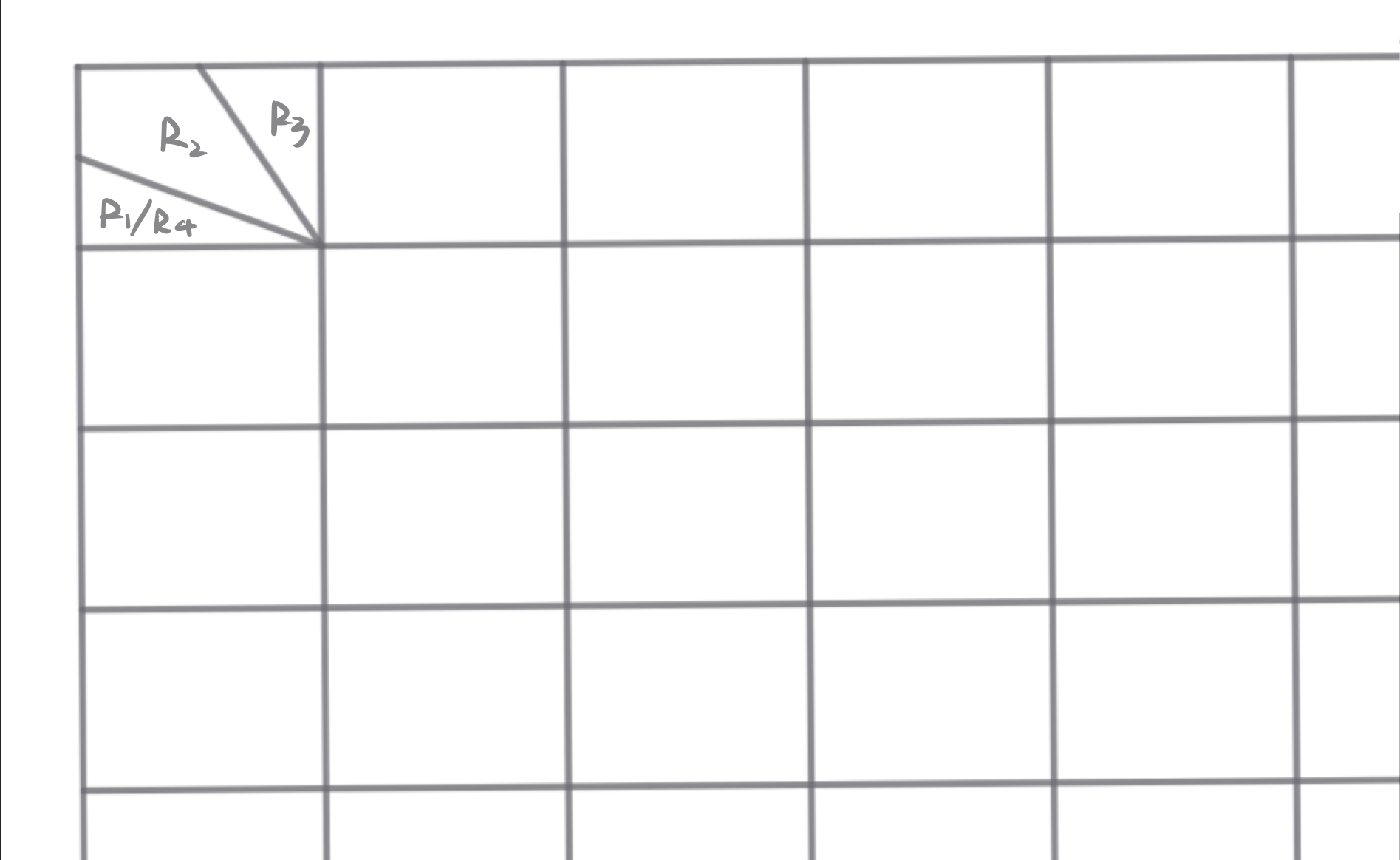

表格

没填数据 实际上根本就没测
表行就是这样的啦，直接填就可以了啊。
