一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 阅读Hub模块代码，使用 tcpdump 验证Hub模块；

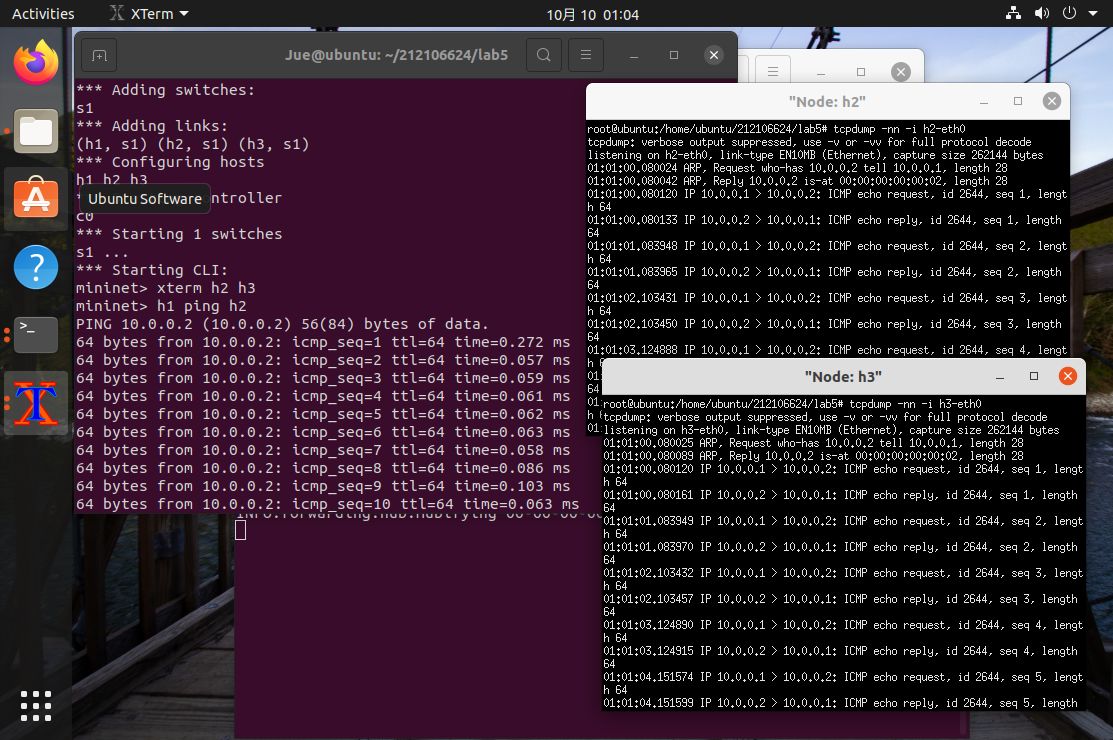

• h1 ping h2，可以看见h3端口也能收到数据包

　　2.阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

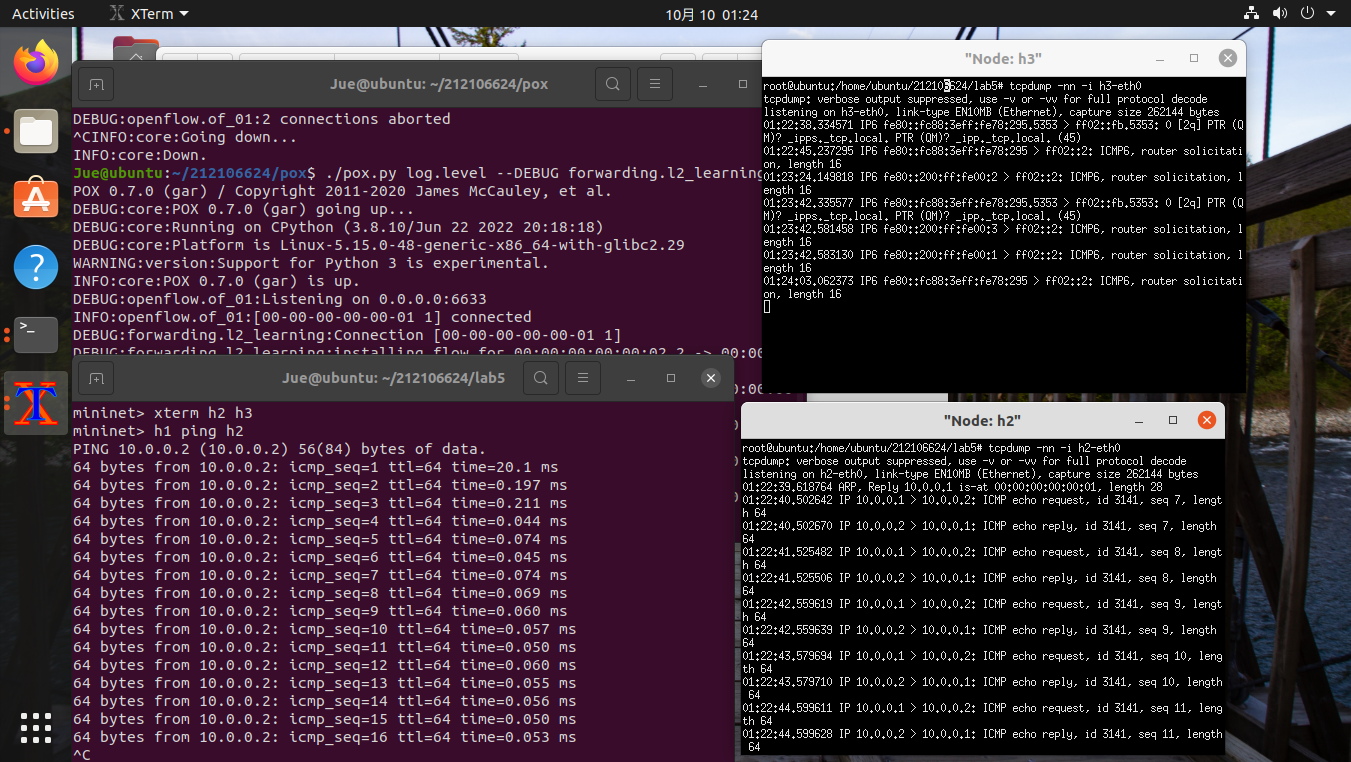

• h1分别ping h2和h3， 而h2和h3都只能收到自己的数据包

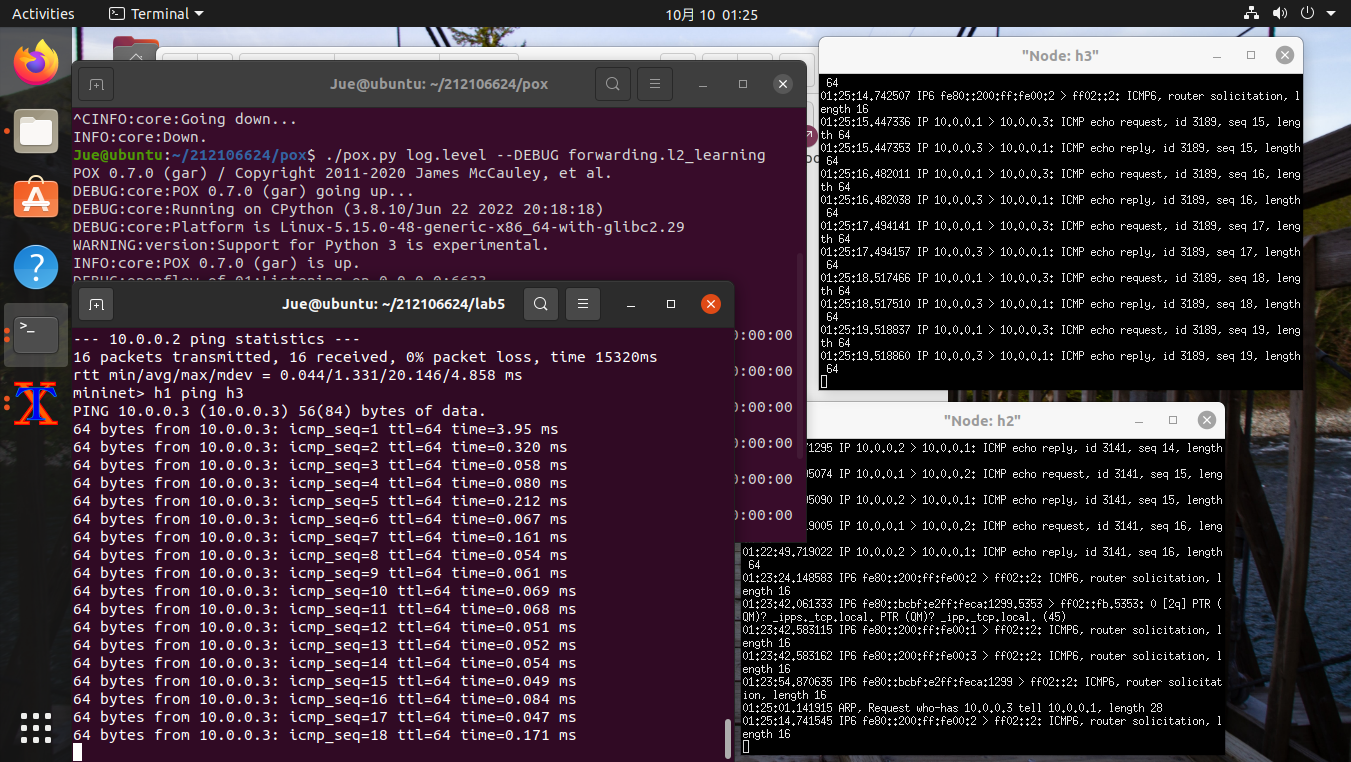

h1 ping h3

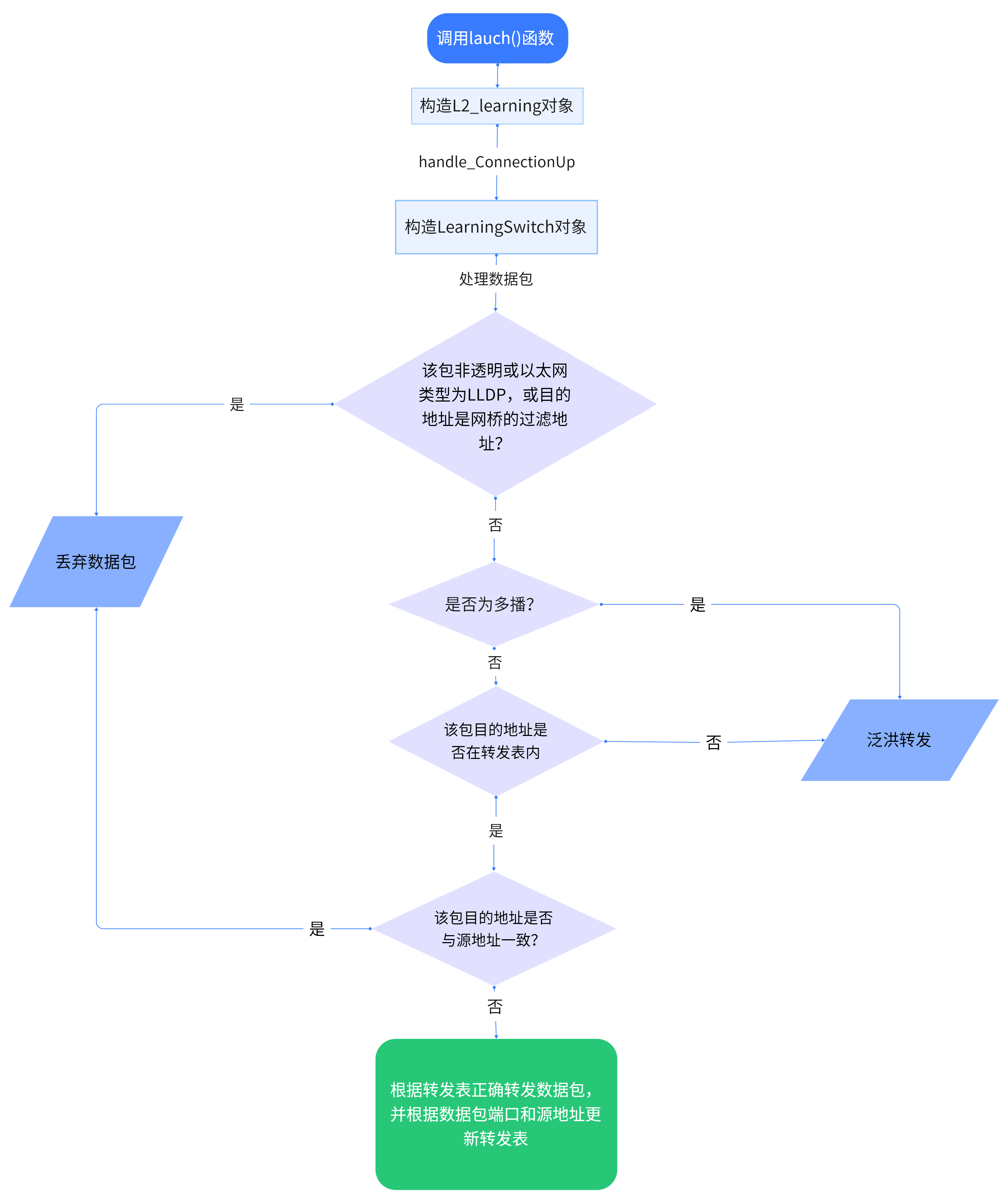

• L2_learning程序流程图



（二）进阶要求

1. 重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

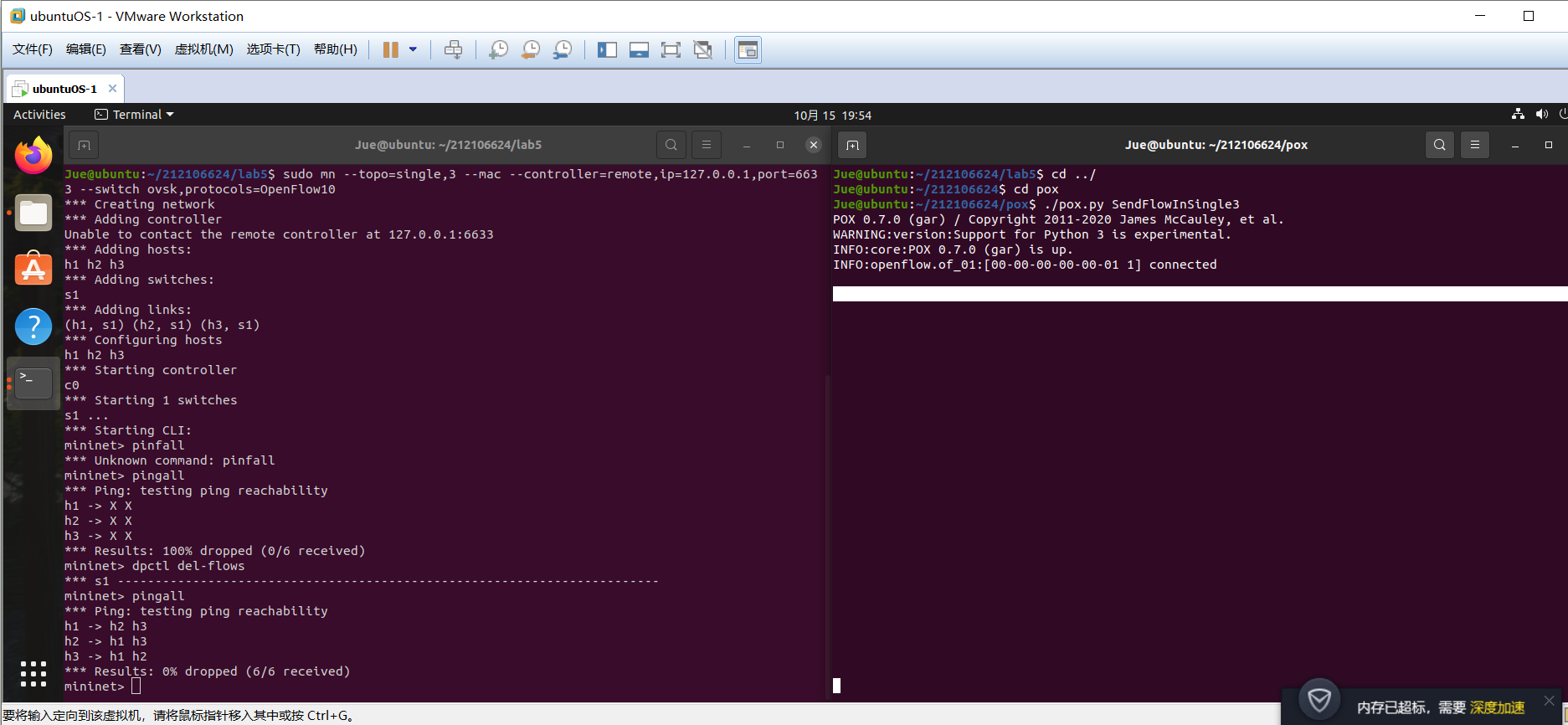

   1. 截图：

　　

　　　　2.代码：

SendFlowInSingle3.py

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendFlowInSingle3(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1  # 使数据包进入端口1
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 2  # 使数据包进入端口2
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=3))  # 从端口3转发出去
        event.connection.send(msg)

        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 3  # 使数据包进入端口3
        msg.actions.append(of.ofp_action_output(port=1))  # 从端口1转发出去
        msg.actions.append(of.ofp_action_output(port=2))  # 从端口2转发出去
        event.connection.send(msg)

def launch():
    core.registerNew(SendFlowInSingle3)



　　2.基于进阶1的代码，完成ODL实验的硬超时功能。

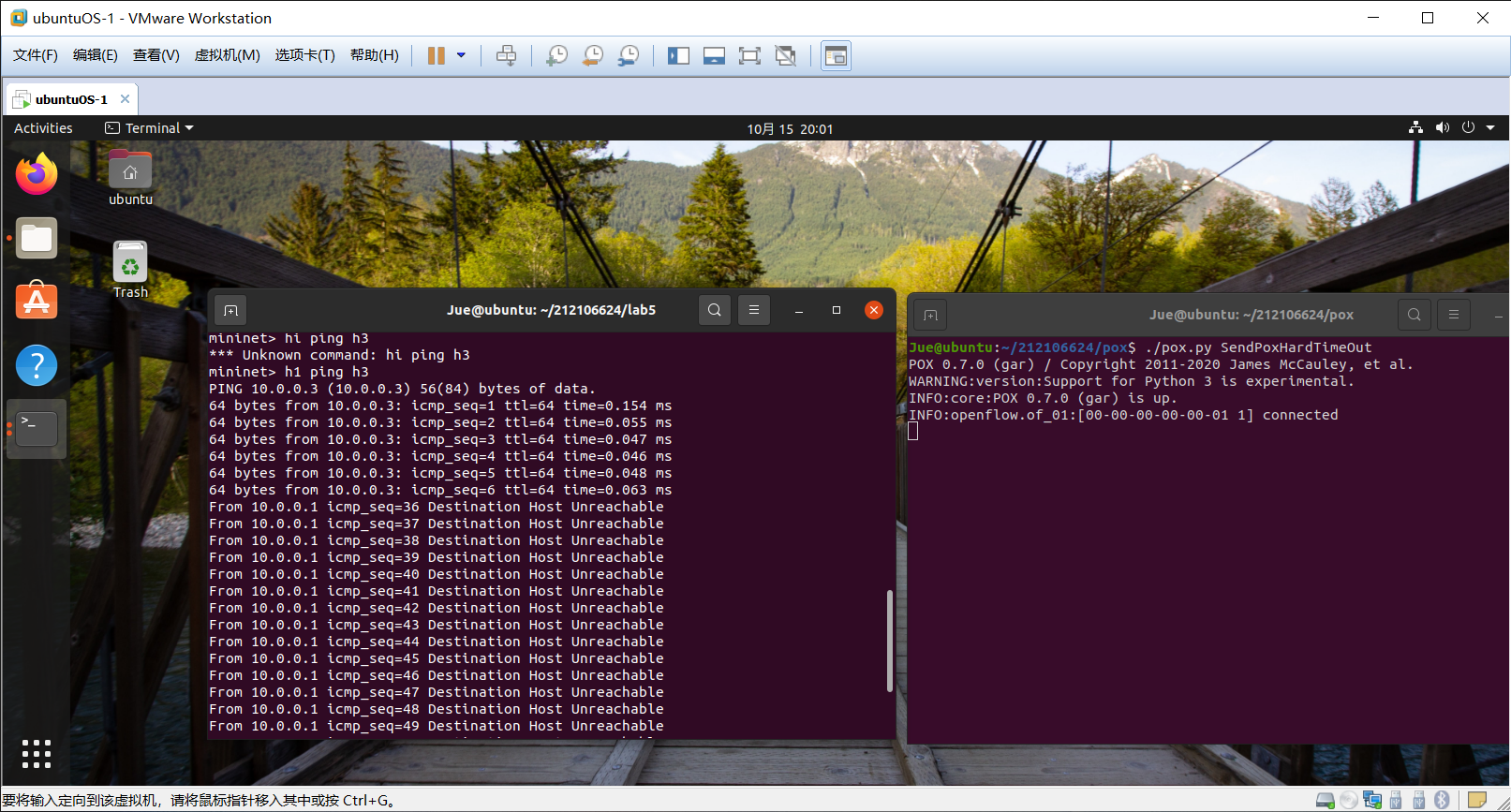

　　　　1.截图：

　　



　　　　2.代码：

SendPoxHardTimeOut.py

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 1
        msg.hard_timeout = 10
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 3
        msg.hard_timeout = 10
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)

def launch():
    core.registerNew(SendPoxHardTimeOut)

（三）实验报告

1. 本次实验主要内容在于了解及认识POX控制器，还有动手验证POX中Hub、L2_Learning基础模块的功能，初步掌握POX控制器的使用方法，基础部分都较简单。根据上课提到过的内容能够做出来。 遇到的问题是在刚搭建拓扑时，使用了OpenFlow1.3的环境，导致没有成功验证，之后发现是因为POX仅支持OpenFlow1.0。 本次实验与理论课的知识相结合，令我对POX 控制器的工作原理有了更加形象、深刻的认识与理解。同时，通过动手实际操作来验证POX的forwarding.hub和forwarding.l2_learning模块，也使我初步掌握POX控制器的一些使用方法，进一步熟悉流表下发的操作。然而，在使用Python编写自定义模块的时候，我仍感觉到自己在POX原理和使用上仍有很大不足之处有待进一步的学习来补完。
