springcloud微服务学习笔记43：Hystrix图形化Dashboard监控实战

springcloud微服务学习笔记目录：
springcloud微服务学习笔记

断路器演示(服务监控hystrixDashboard)
1.修改cloud-provider-hystrix-payment8001

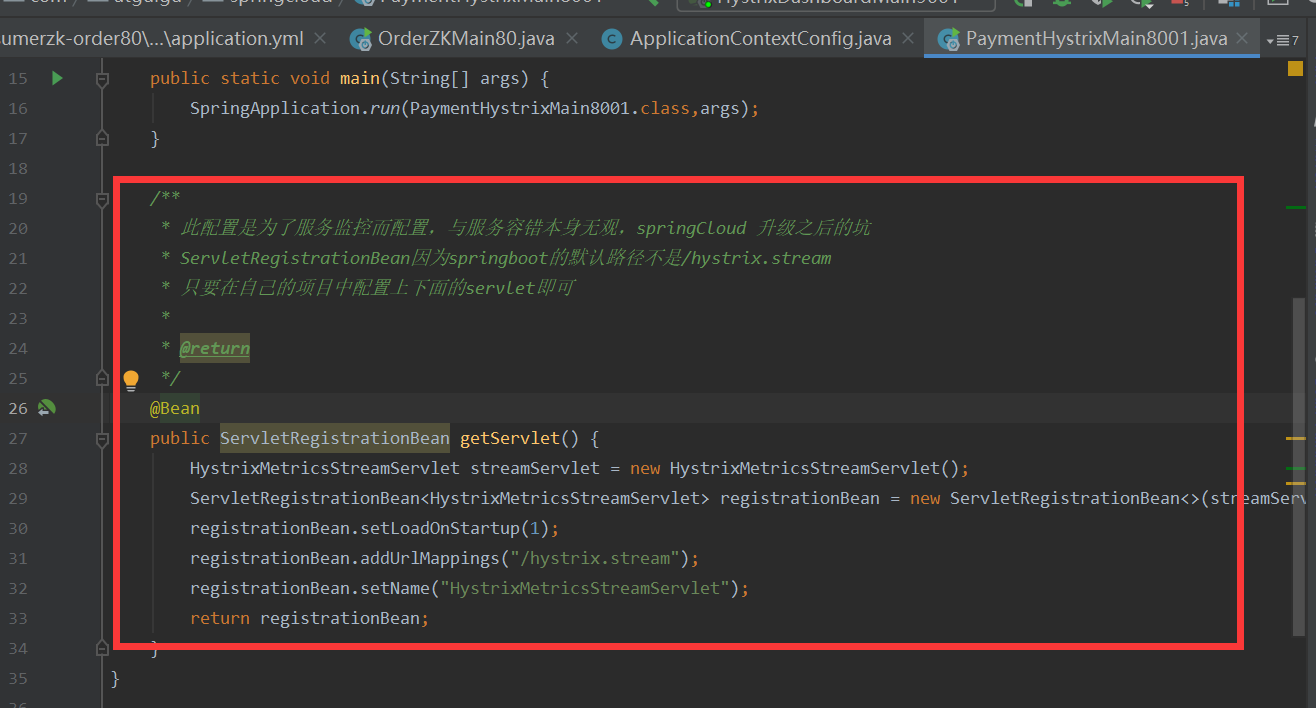

注意:新版本Hystrix需要在主启动类MainAppHystrix8001中指定监控路径

 /**
     * 此配置是为了服务监控而配置，与服务容错本身无观，springCloud 升级之后的坑
     * ServletRegistrationBean因为springboot的默认路径不是/hystrix.stream
     * 只要在自己的项目中配置上下面的servlet即可
     *
     * @return
     */
    @Bean
    public ServletRegistrationBean getServlet() {
        HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
        ServletRegistrationBean<HystrixMetricsStreamServlet> registrationBean = new ServletRegistrationBean<>(streamServlet);
        registrationBean.setLoadOnStartup(1);
        registrationBean.addUrlMappings("/hystrix.stream");
        registrationBean.setName("HystrixMetricsStreamServlet");
        return registrationBean;
    }



报错：404Unable to connect to Command Metric Stream.

2.监控测试
2.1启动1个eureka或者3个eureka集群均可
2.2观察监控窗口

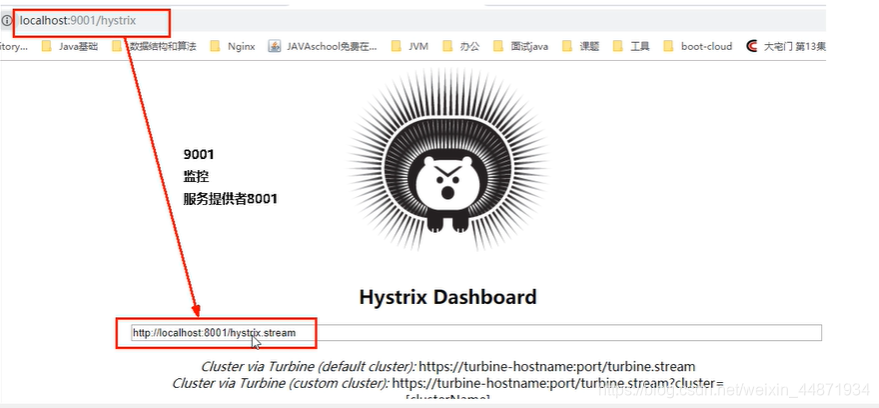

9001监控8001
地址：http://localhost:8001/hystrix.stream

测试地址：http://localhost:8001/payment/circuit/1
http://localhost:8001/payment/circuit/-1
上述测试通过
先访问正确地址，再访问错误地址，再正确地址，会发现图示断路器都是慢慢放开的

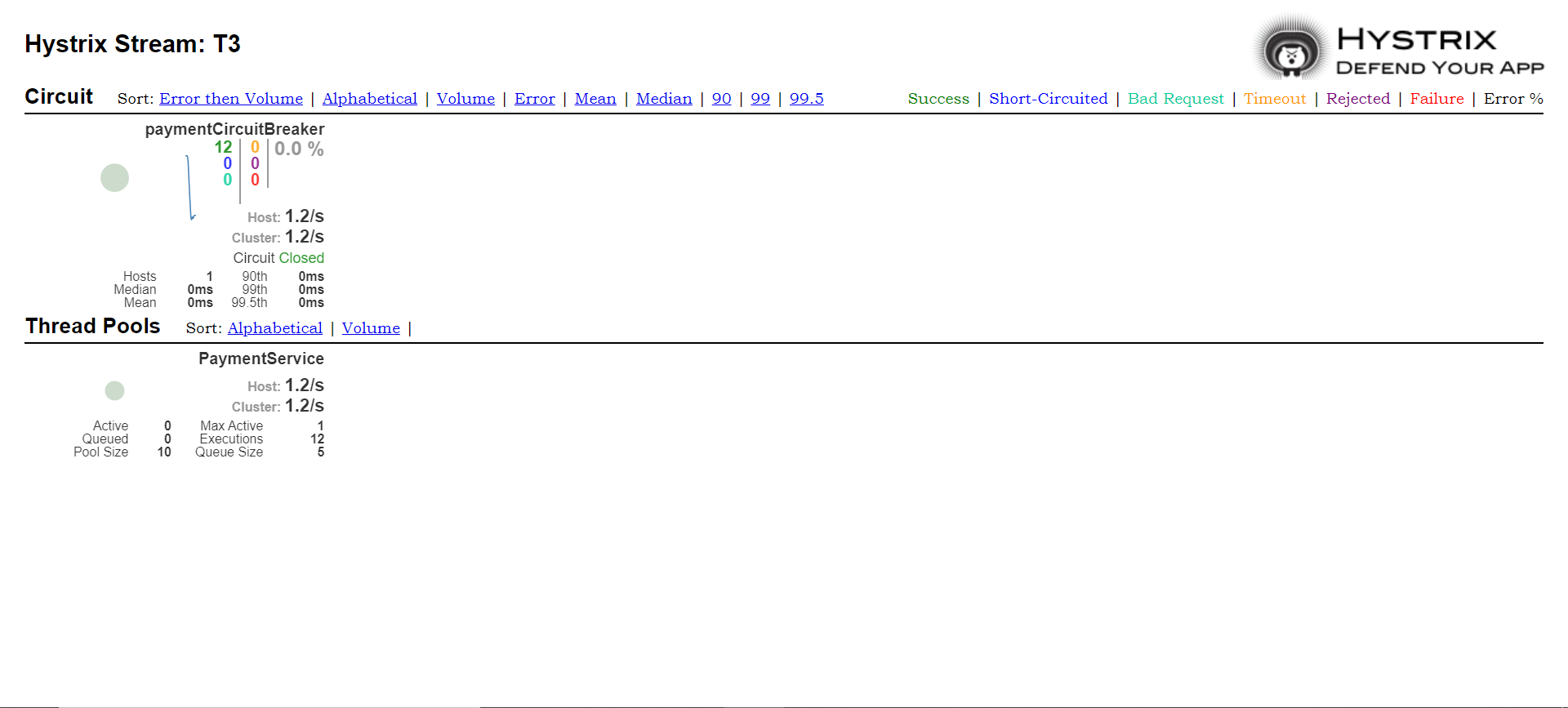

正确的

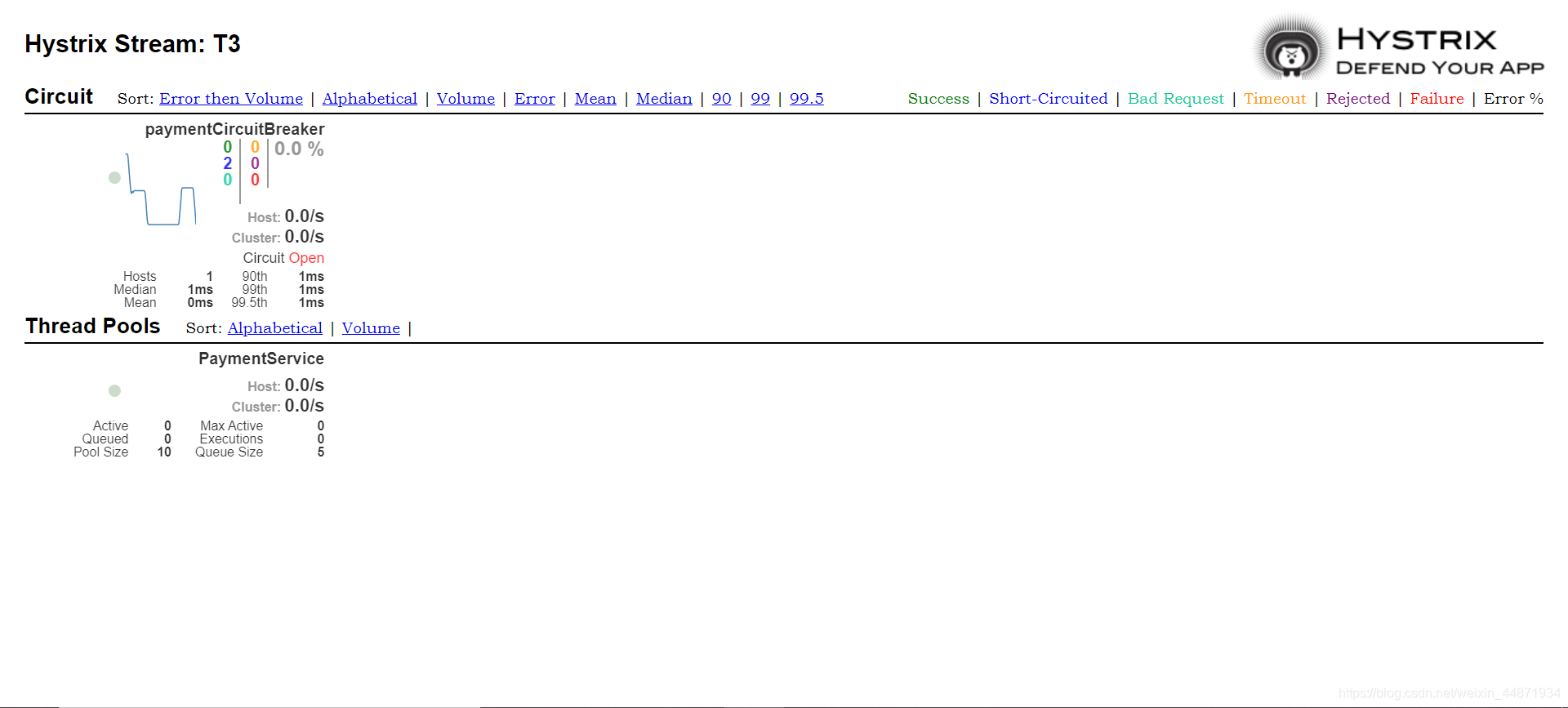

错误的

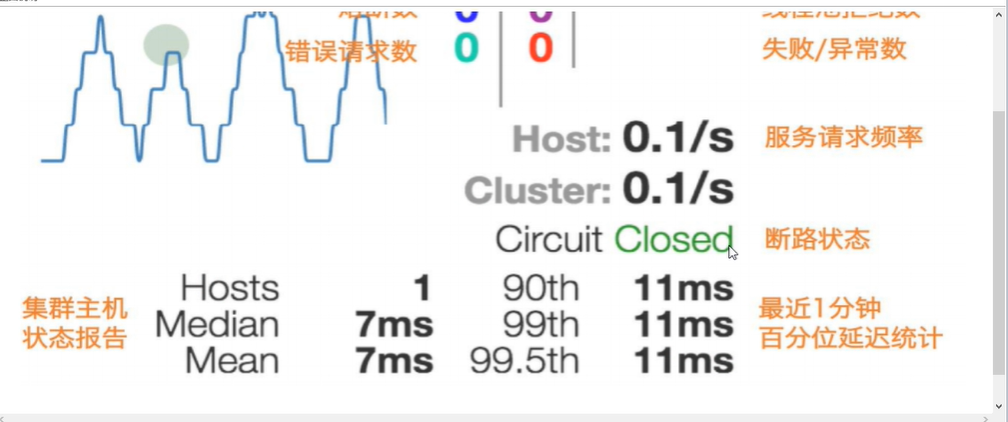

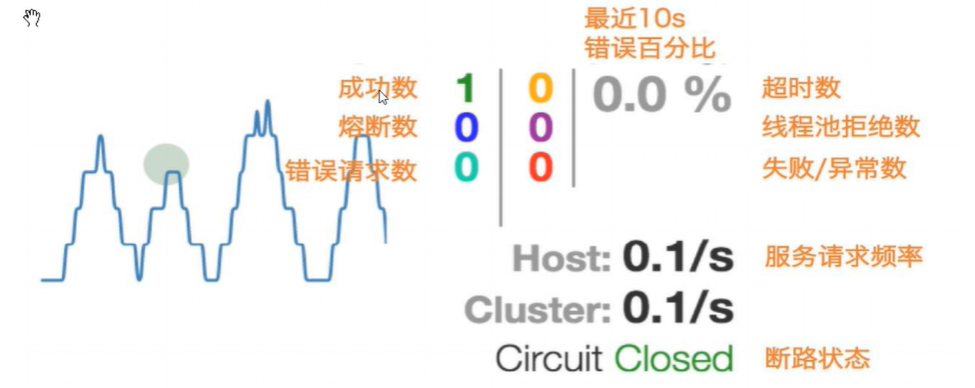

**实心圆:**共有两种含义。它通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化,流量越大该实心圆就越大。所以通过该实心圆的展示，就
可以在大量的实例中快速的发现故障实例和高压力实例。
**曲线:**用来记录2分钟内流量的相对变化，可以通过它来观察到流量的上升和下降趋势。
