SDE表空间过大分析（STATES，STATE_LINEAGES表过大）

一、环境

ArcGIS10.1 Oracle11G

二、问题描述

在进行数据库巡检时候，发现SDE表空间占用较大（超过40GB），因我们使用的时候SDE表空间没有存储任何用户数据，只有SDE系统表，数据量这么大有些不正常。

三、问题分析

1、检查空间占用情况

SELECT *
  FROM (SELECT SEGMENT_NAME,
               SEGMENT_TYPE,
               ROUND (SUM(BYTES) / 1024 / 1024 ,0) SEGMENT_SIZE
          FROM (SELECT T.TABLESPACE_NAME,
                       T.SEGMENT_NAME,
                       T.SEGMENT_TYPE,
                       T.BYTES
                  FROM USER_SEGMENTS T
                 WHERE 1 = 1
                   AND T.SEGMENT_TYPE NOT IN
                       ('INDEX', 'LOBINDEX', 'LOBSEGMENT')
                UNION ALL
                SELECT T.TABLESPACE_NAME,
                       UL.TABLE_NAME AS SEGMENT_NAME,
                       'TABLE' AS SEGMENT_TYPE,
                       T.BYTES
                  FROM USER_SEGMENTS T
                 INNER JOIN USER_LOBS UL
                    ON T.SEGMENT_NAME = UL.SEGMENT_NAME
                 WHERE 1 = 1
                   AND T.SEGMENT_TYPE = 'LOBSEGMENT'
                UNION ALL
                SELECT T.TABLESPACE_NAME,
                       UI.TABLE_NAME AS SEGMENT_NAME,
                       'TABLE' AS SEGMENT_TYPE,
                       T.BYTES
                  FROM USER_SEGMENTS T
                 INNER JOIN USER_INDEXES UI
                    ON T.SEGMENT_NAME = UI.INDEX_NAME
                 WHERE 1 = 1
                   AND T.SEGMENT_TYPE IN ('INDEX', 'LOBINDEX')
                   AND 1 = 1) T
         WHERE 1 = 1
         GROUP BY SEGMENT_NAME, SEGMENT_TYPE) T
 WHERE 1 = 1
 ORDER BY SEGMENT_SIZE DESC;

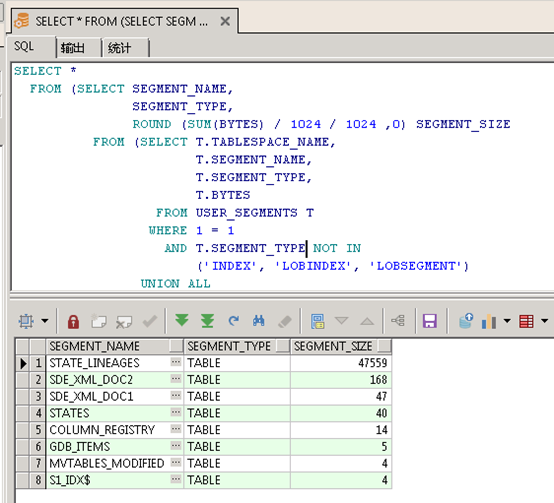

可以看到占用较大的是STATE_LINEAGES表，采用SQL语句查看其数据条数，发现数据量到达8亿多条，这明显是不正常的。

注意：当时还发现部分索引占用空间较大，对索引进行重建即可。

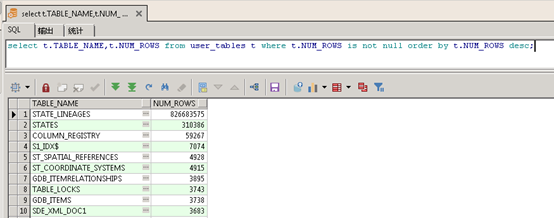

select t.TABLE_NAME,t.NUM_ROWS from user_tables t where t.NUM_ROWS is not null order by t.NUM_ROWS desc;

2、对STATE_LINEAGES表进行分析

经过查阅相关资料，STATE_LINEAGES表和STATES表主要是负责记录版本编辑的信息（对于版本编辑不熟悉的可以参见一下ArcGIS官方文档，其主要是注册版本后可以多人同时在线编辑）。

版本编辑参考：

ArcSDE的版本管理机制_51CTO博客_arcgis版本管理

ArcGIS Help 10.1 - Versioned tables in a geodatabase in SQL Server

但是我们这边没有用到版本，我的库里面也没有注册任何版本，为了避免遗漏，咨询公司DBA通过SQL进行查询：

select owner,table_name from table_registry where bitand(object_flags,power(2,3))>0;

查询结果后发现，只有个别图层注册了版本，经过检查，这几个图层所在的表空间已经删除，此些记录也只是遗留下来的脏数据而已，这样可以确定没有注册版本的图层。

3、对STATE_LINEAGES表内数据进行分析

select t.owner,count(*) from states t group by t.owner order by count(*) desc;

发现记录均集中在特定的几个用户之中，根据业务分析，这几个用户都是涉及到数据上图的用户；

说明：我们这里对数据的处理都是通过SOE扩展地图服务功能实现数据增删改的，一般只是涉及增加和删除操作。

4、系统以及表清空测试（测试环境）

根据DBA描述，如果没有用到版本编辑，相应的表是可以清空的，我这里进行相关测试

A、通过系统上图功能测试，每次点击保存界址点的时候是会对数据进行删除后再新增（逻辑明显有问题，应该只有界址点发生改变时才触发此操作，测试），在STATE_LINEAGES表中会新增记录；

B、清空STATE_LINEAGES表（注意表有相关联的索引、主键等，为了不破坏相应的关系，建议原表备份删除后进行重建）

我这里因测试环境数据量比较小（注意，这仅仅适用于数据量不大的情况），采用下面语句进行表备份清空：

CREATE TABLE STATES_1 AS SELECT * FROM STATES;
CREATE TABLE STATE_LINEAGES_1  AS SELECT * FROM  STATE_LINEAGES;

DELETE FROM STATES;
DELETE FROM STATE_LINEAGES;

如果要恢复数据，只要通过之前备份的语句重建表之后，将记录插回去即可。

INSERT INTO  STATES SELECT * FROM STATES_1;
INSERT INTO  STATE_LINEAGES SELECT * FROM STATE_LINEAGES_1;

在系统中点击保存时候会报错，通过跟踪ArcGIS Server日志，错误信息如下：

【DeleteData】：删除失败.错误消息：Underlying DBMS error [Error executing stored procedure sde.version_util.insert_state::ORA-06508: PL/SQL: 无法找到正在调用的程序单元] [SDE.DEFAULT][STATE_ID = 15677]

5、SOE检查，原因明确

通过上免的测试可以发现，基本就是通过SOE进行数据删除的方法有问题了，让开发检查相关语句，是否有版本编辑相关的内容，结果发现在做编辑的时候使用了以下语句：

muWorkspaceEdit.StartMultiuserEditing(esriMultiuserEditSessionMode.esriMESMVersioned);

这明显是使用了基于版本的方法，修改成下面的方法并重新编译SOE

muWorkspaceEdit.StartMultiuserEditing(esriMultiuserEditSessionMode.esriMESMNonVersioned);

四、问题解决与后续跟踪

SOE修改编译后，将现场地图服务所使用的SOE进行全部替换（如果有多个站点使用了此SOE，不要有遗漏）；

在后续跟踪STATE_LINEAGES表中数据产生情况

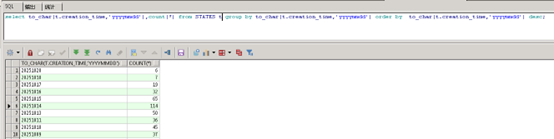

select to_char(t.creation_time,'yyyymmdd'),count(*) from STATES t group by to_char(t.creation_time,'yyyymmdd') order by  to_char(t.creation_time,'yyyymmdd') desc;

select to_char(t.creation_time,'yyyymmdd'),t.owner,count(*) from STATES t group by t.owner,to_char(t.creation_time,'yyyymmdd') order by  to_char(t.creation_time,'yyyymmdd') desc;

经过跟踪测试，后续的上图以及数据删除等不会再在STATE_LINEAGES表中差生新的记录。

在测试环境下清空STATE_LINEAGES表之后，删除以及上图也不会再有错误，同步使用ArcGIS进行数据编辑、版本注册等操作，验证也没有任何问题，数据表增长的情况得以解决！

至于现在已有的存量数据，可以考虑备份后情况或者记录保留均可以，只要后续不再增长，问题不大！

最后附上两个表的建表语句

-- Create table
create table STATE_LINEAGES
(
  lineage_name INTEGER not null,
  lineage_id   INTEGER not null
)
tablespace SDE_TBS
  pctfree 5
  initrans 4
  maxtrans 255
  storage
  (
    initial 7M
    next 1M
    minextents 1
    maxextents unlimited
  );
-- Create/Recreate indexes
create index LINEAGE_ID_IDX2 on STATE_LINEAGES (LINEAGE_ID)
  tablespace SDE_TBS
  pctfree 5
  initrans 4
  maxtrans 255
  storage
  (
    initial 10M
    next 4M
    minextents 1
    maxextents unlimited
  );
-- Create/Recreate primary, unique and foreign key constraints
alter table STATE_LINEAGES
  add constraint LINEAGES_PK primary key (LINEAGE_NAME, LINEAGE_ID)
  using index
  tablespace SDE_TBS
  pctfree 10
  initrans 2
  maxtrans 255
  storage
  (
    initial 64K
    next 1M
    minextents 1
    maxextents unlimited
  );
-- Grant/Revoke object privileges
grant select on STATE_LINEAGES to PUBLIC;
-- STATES表的相关语句
-- Create table
create table STATES
(
  state_id        INTEGER not null,
  owner           NVARCHAR2(32) not null,
  creation_time   DATE not null,
  closing_time    DATE,
  parent_state_id INTEGER not null,
  lineage_name    INTEGER not null
)
tablespace SDE_TBS
  pctfree 10
  initrans 4
  maxtrans 255
  storage
  (
    initial 1M
    next 128K
    minextents 1
    maxextents unlimited
  );
-- Create/Recreate primary, unique and foreign key constraints
alter table STATES
  add constraint STATES_PK primary key (STATE_ID)
  using index
  tablespace SDE_TBS
  pctfree 10
  initrans 5
  maxtrans 255
  storage
  (
    initial 320K
    next 128K
    minextents 1
    maxextents unlimited
  );
alter table STATES
  add constraint STATES_CUK unique (PARENT_STATE_ID, LINEAGE_NAME)
  using index
  tablespace SDE_TBS
  pctfree 10
  initrans 5
  maxtrans 255
  storage
  (
    initial 384K
    next 128K
    minextents 1
    maxextents unlimited
  );
-- Grant/Revoke object privileges
grant select on STATES to PUBLIC;
