电路模型的建立

电路模型

电压源与电流源

电压源不能够短路(提供电压),电流源不能够开路,提供电流

理想电压源:

定义其两端电压总能保持定制或一定的时间函数,其值与流过它的电流i无关的元件叫理想电压源

电路符号:

一条直线横穿过一个圆圈(一般来讲电源部分的画成非关联的这样其余的部分就是关联的)

特性:

1. 电源两端的电压由电源本身决定,与外电路无关,与流经它的电源方向大小无关.

2. 通过电压源的电流由外电路共同决定

3. 电压源不能够短路(导线是一个等势线,而电压源两边需要保持电势不相同如果电势相同就会出现矛盾,因此不能够短路电压源,否则会烧坏电压源)

4. 电压源不能够同级并联(即电压源也不能够不接负载而并联)否则会烧坏其中一个电压源,因为电势无法判断,加上负载情况下是可以的(负载可以分担这个电位差)

区分:

电源内阻与电源工作时等效的东西是不相同的

---

理想电压源内阻为零,电源工作时等效的内阻是外电路的总电阻

电压源的功率

定义:P=ui

电压电流参考方向非关联时:物理意义:电流从低电荷向高电位移动,外力客服电场力做功,电源发出功率起到电源作用

电压电流参考方向关联时: 物理意义:电场力做功,电源吸收功率

注意:电源不仅可以放出功率也可以吸收功率(但是电路的功率一定是守恒的)

理想电流源:

定义:

其输出电流总能保持定值或一定的时间函数,其值与它的两端电压u无关的元件叫做理想电流源

符号:

一个圆圈内部划线与外部垂直(不穿透)

特性:

1. 电流源输出电流由电源本身决定,与外电路无关,与它两端的而电压方向大小无关,

2. 电流源两端的电压由电源及外电路共同决定

3. 电流源不能够开路(电流源需要有电流,但是又不能够流出电流,出现矛盾)

4. 电流源不能够串联(两个电流并不相等,但是导线上电流处处相等,出现矛盾)

电流源的功率:

电压电流参考方向非关联,P=ui发出功率起电源作用

电压电流的参考方向关联P=ui吸收功率充当负载

实际电源:

干电池和纽扣电池(化学电源)--->大小决定能量,化学反应不可逆

纽扣电池电动势1.35V固体化学材料,化学反应不可逆

受控电源(受控电源不是真实器件，是抽象出来的模型，可以方便简化电路分析)

定义(符号是菱形)

电压或电流的大小不是给定的时间函数而是受电路中某个地方的电压或电流控制的电源称为受控源

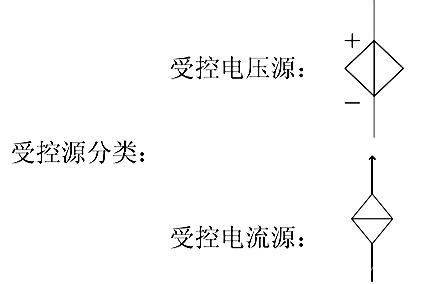

分类:(电流控制电压源,电压控制电压源,电流控制电流源,电压控制电流源)

被控制量为电压时用受控电压源表示

当被控制量为电流时,用受控电流源表示

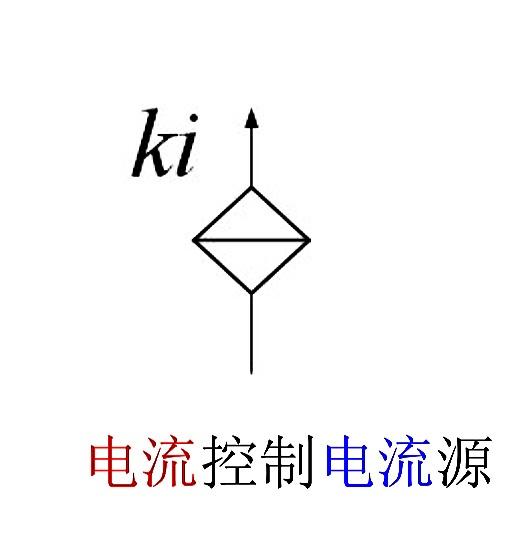

1.CCCS(电流控制电流源)K--->常量(单位:西门子)

Ki代表电流控制,Ku代表电压控制,横--->电流,竖线--->电压

2.CCVS(电流控制电压源)

3.VCCS(电压控制电流源)

4.VCVS(电压控制电压源)

受控源与独立源的比较

独立源电压电流由本身电压电流决定与电路中其他的电压电流无关,受控于电压或电流由控制量决定

独立源可以作为"激励",而受控源不能够作为"激励",因为受控源是反应电路中某处的电压过电流对另外一处的电压或电流的控制关系,在电路中不能够作为激励

分析电路中的受控源时,先找控制量再找被控量

注意他们符号的区别!!!!!!菱形与圆型
