高频电子线路
目录

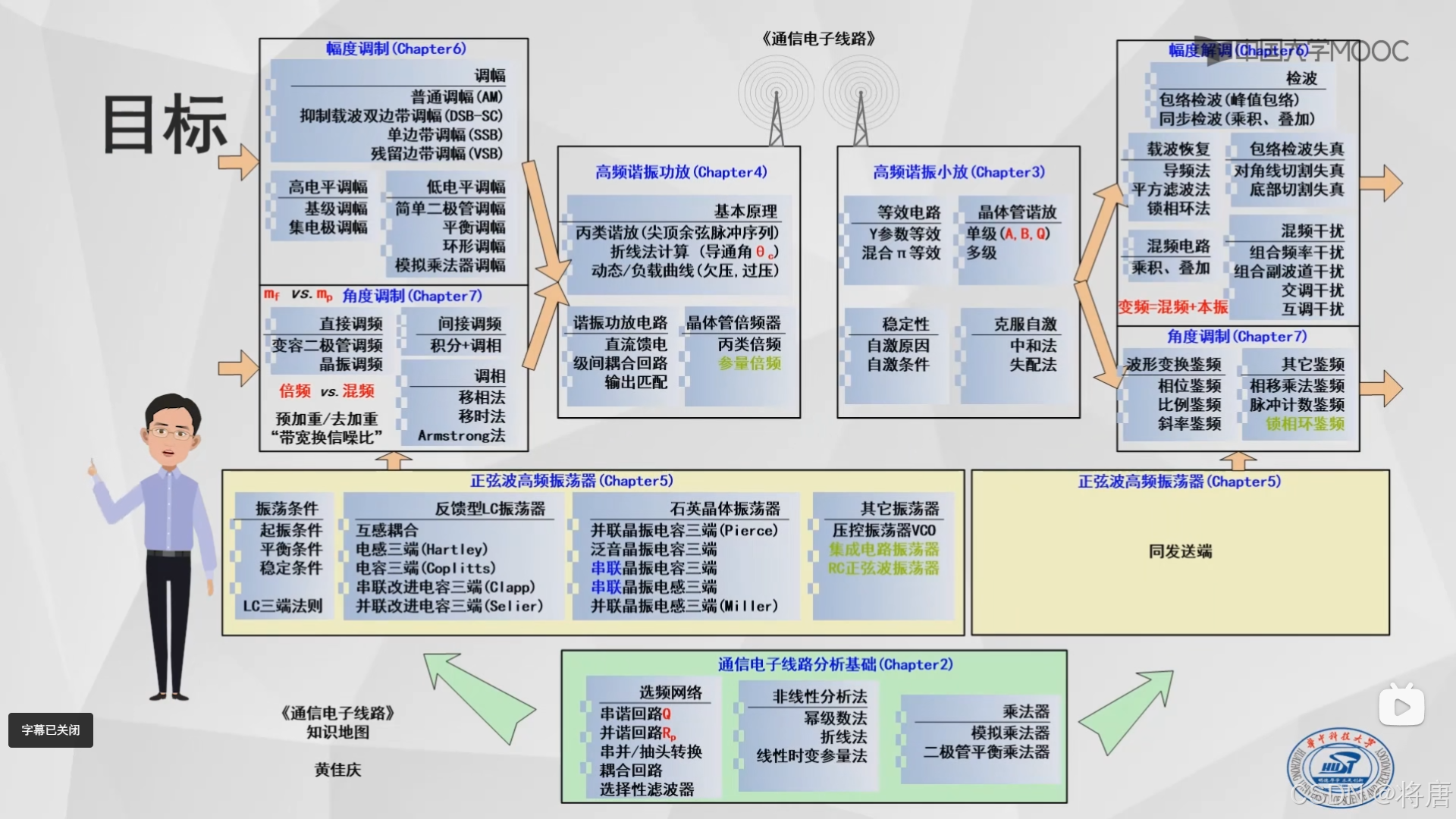

知识地图
引言:
模拟与数字信号的区别:
从模拟到数字通过AD转换进行采样 , 保持 , 量化 , 编码
事实上的采样就是时间上的离散 , 量化就是幅度上的离散
幅度上的离散就是把无限的幅度转化为有限的幅度 , 因此模拟与数字的区别在于有限和无限
无限--->状态的无限 , 有限--->状态的有限(幅度 , 频率 , 相位)
抽样之后的脉冲的幅度取值--->无限范围之内取值
量化之后的脉冲------------------>有限范围之内进行取值
时域与频域
时域 : 简单来讲就是波形
频域 : 一段信号中各种不同的频率

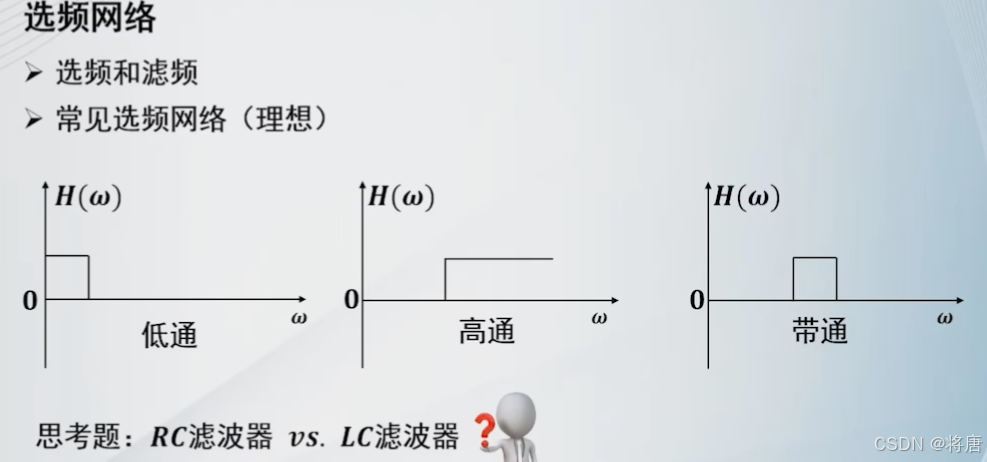

选频网络
串联谐振网络(上)
思考题RC和LC滤波器的区别在什么地方?
RC滤波器与LC滤波器的比较_lc滤波和rc滤波区别-CSDN博客
可以看看这篇文章的内容 , 虽然还不是答案
低通滤波电路设计时的电阻不能够取得很大 , 否则能量衰减会比较厉害
电容放在信号与地之间的作用---->耦合(隔交通直)
电容与电感对偶
因此 : 电容电流超前 , 电压滞后(电流超前电压90度)(电压不能突变)
电感电压超前 , 电流滞后(电压超前电流90度)(电流不能突变)
记忆口诀:(感压压在前)

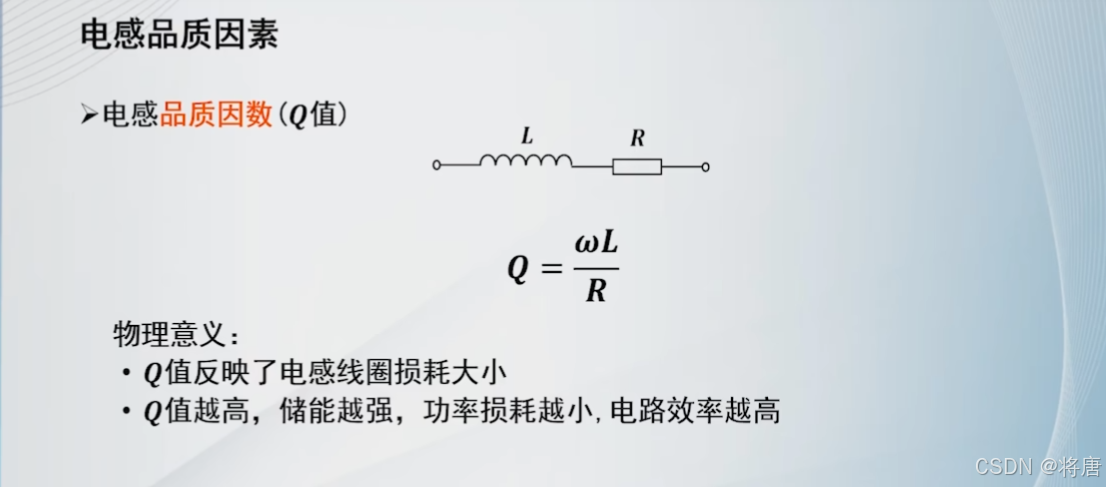

线圈品质因素:
电感由于线圈绕制会存在电阻

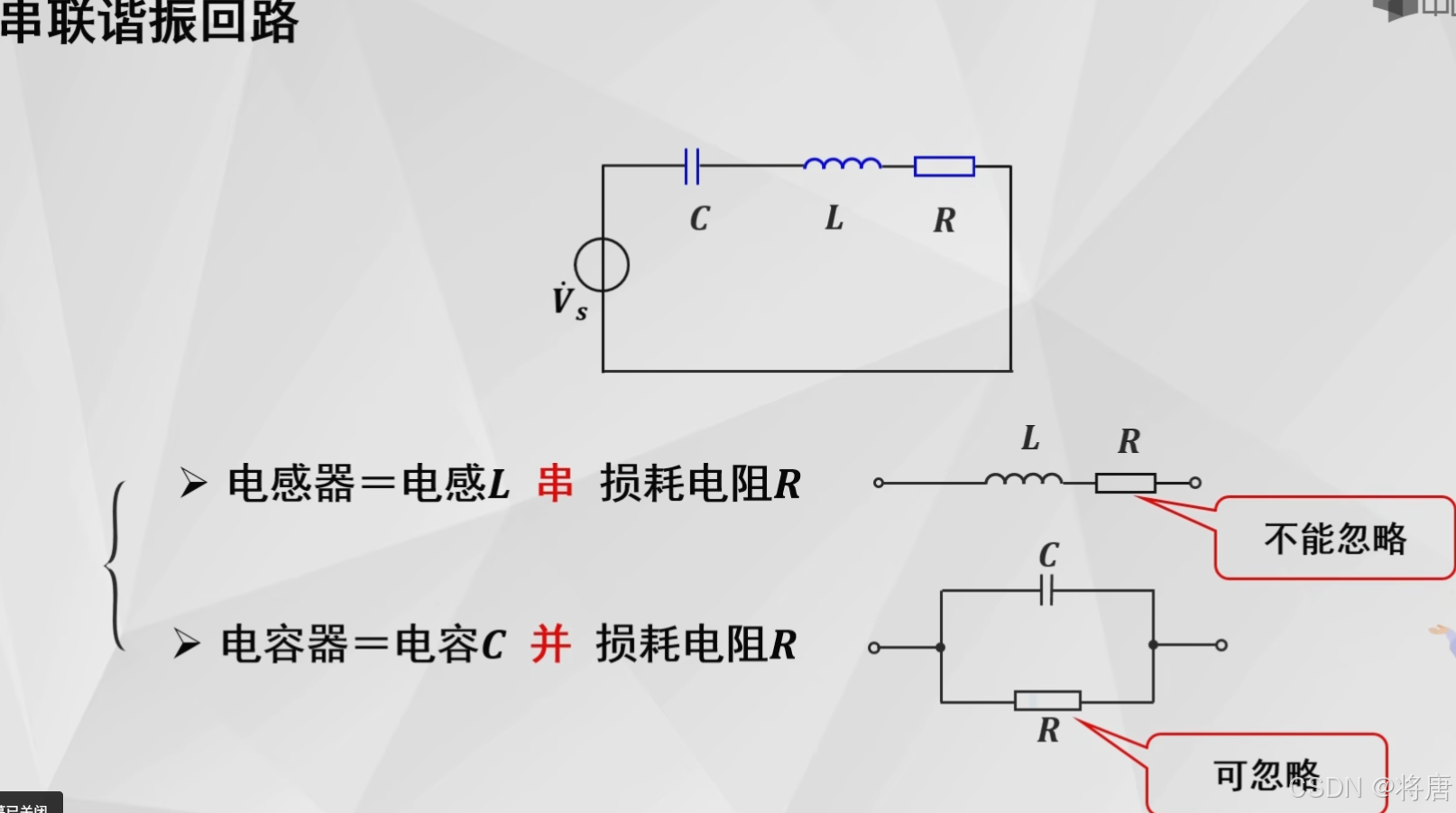

顾名思义就是电容与电感相连在一起的电路 , 电感上的电阻是串的 , 电流上的电阻是并的(不过通常来讲这个电阻很大可以忽略(由电容两个极板之间的漏电流形成))
感抗与容抗可以参考下面的文章
其中电抗为感抗减去容抗 , 当电抗为零时, 只有电阻存在 , 电感的损耗电阻通常来讲比较小

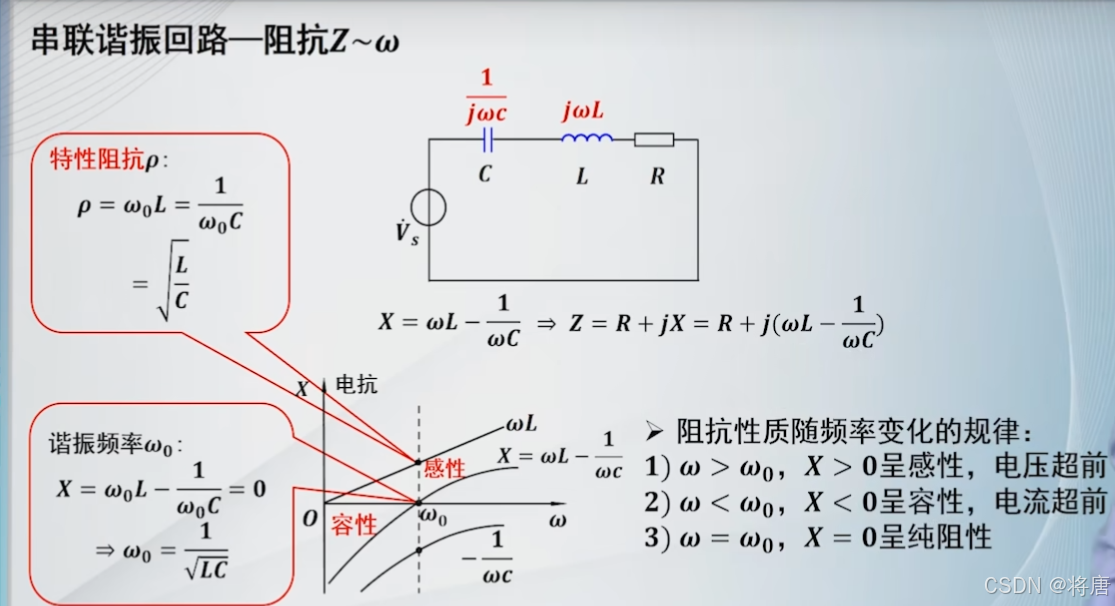

比较信号源与谐振频率能够得出阻抗性质随频率变化的规律 , 也就是阻抗大于容抗,小于容抗以及相等时的不同情况

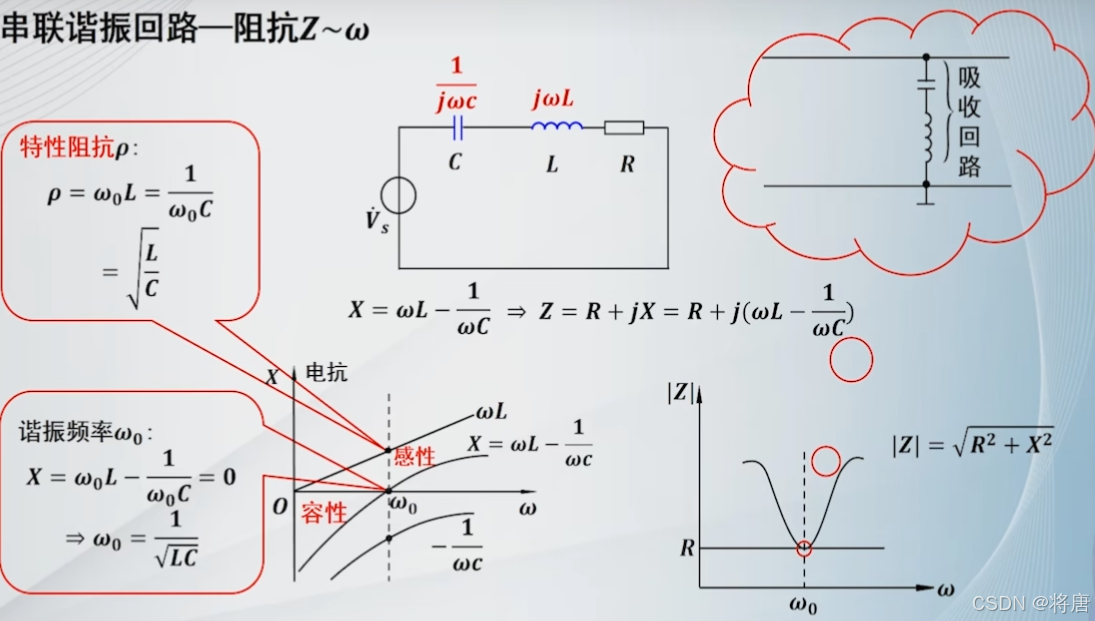

典型应用---吸收回路
Z--->电路总阻抗

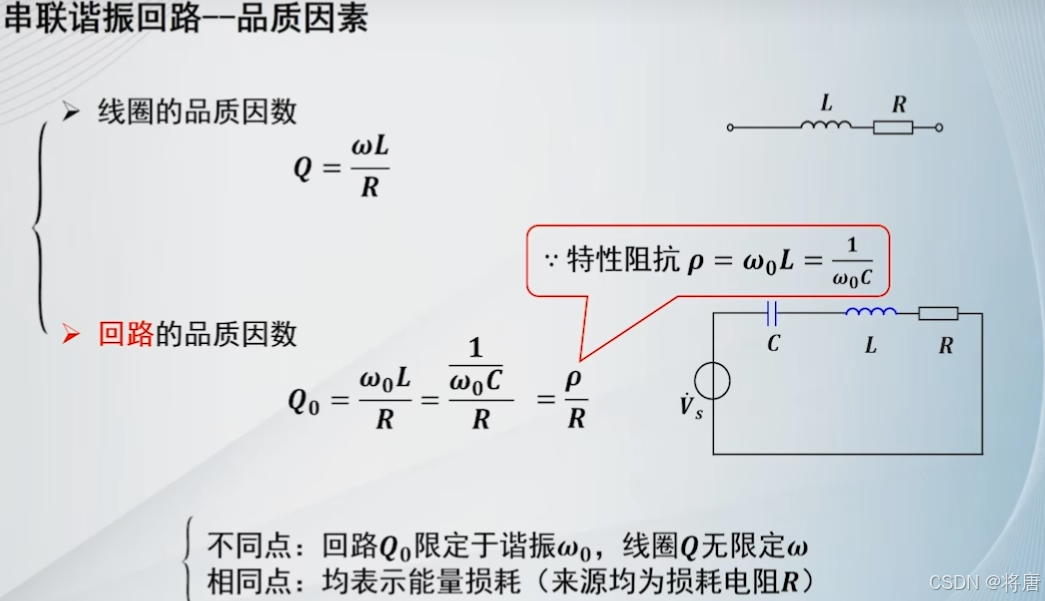

回路的品质因素
思路 , 感抗处于损耗电阻(沿用电感的损耗思路)
因为电感有损耗电阻 , 我们希望去衡量电阻上的损耗 , 因此定义了品质因数去衡量

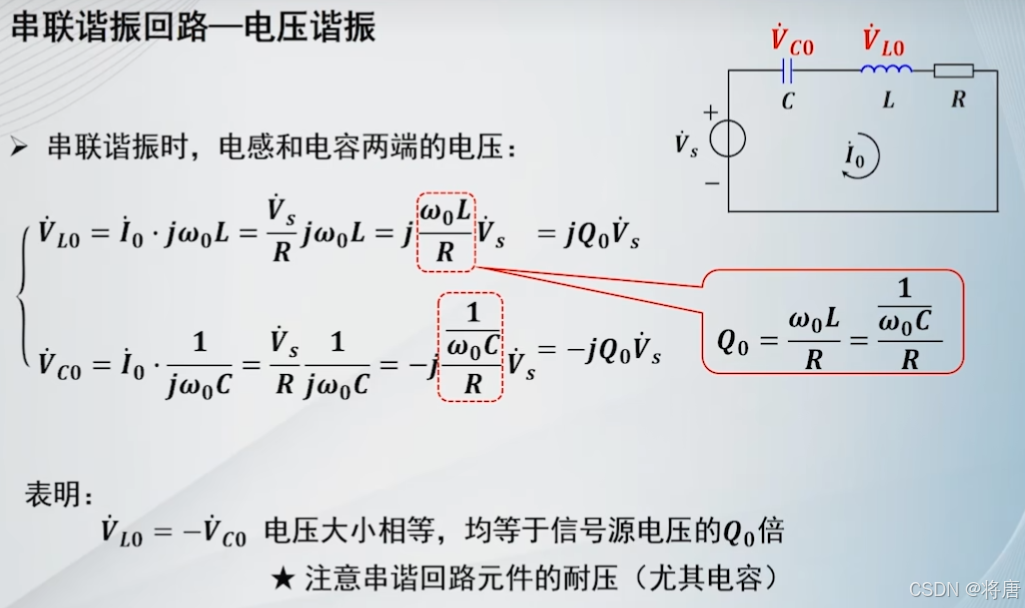

实现过程中 , Q0可以达到100多 , 也就是信号源电压的一百多倍
因此原件选型时需要特别注意
串联谐振网络下
这一节研究的就是在于电路不是处于谐振状态之下时 , 要用什么参数去描述电路的损耗

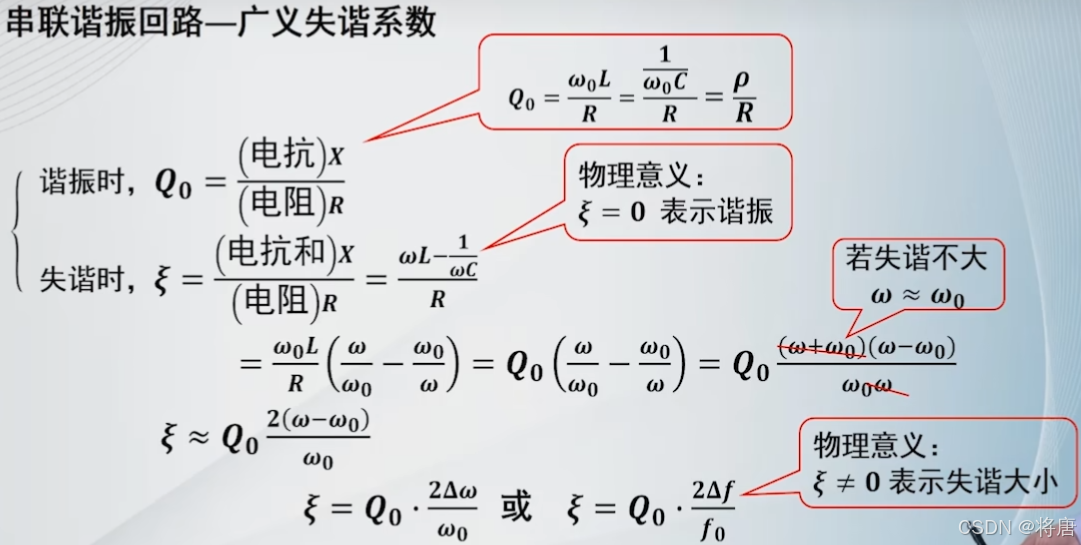

其中的Z就电路的总阻抗 , 为广义失谐系数

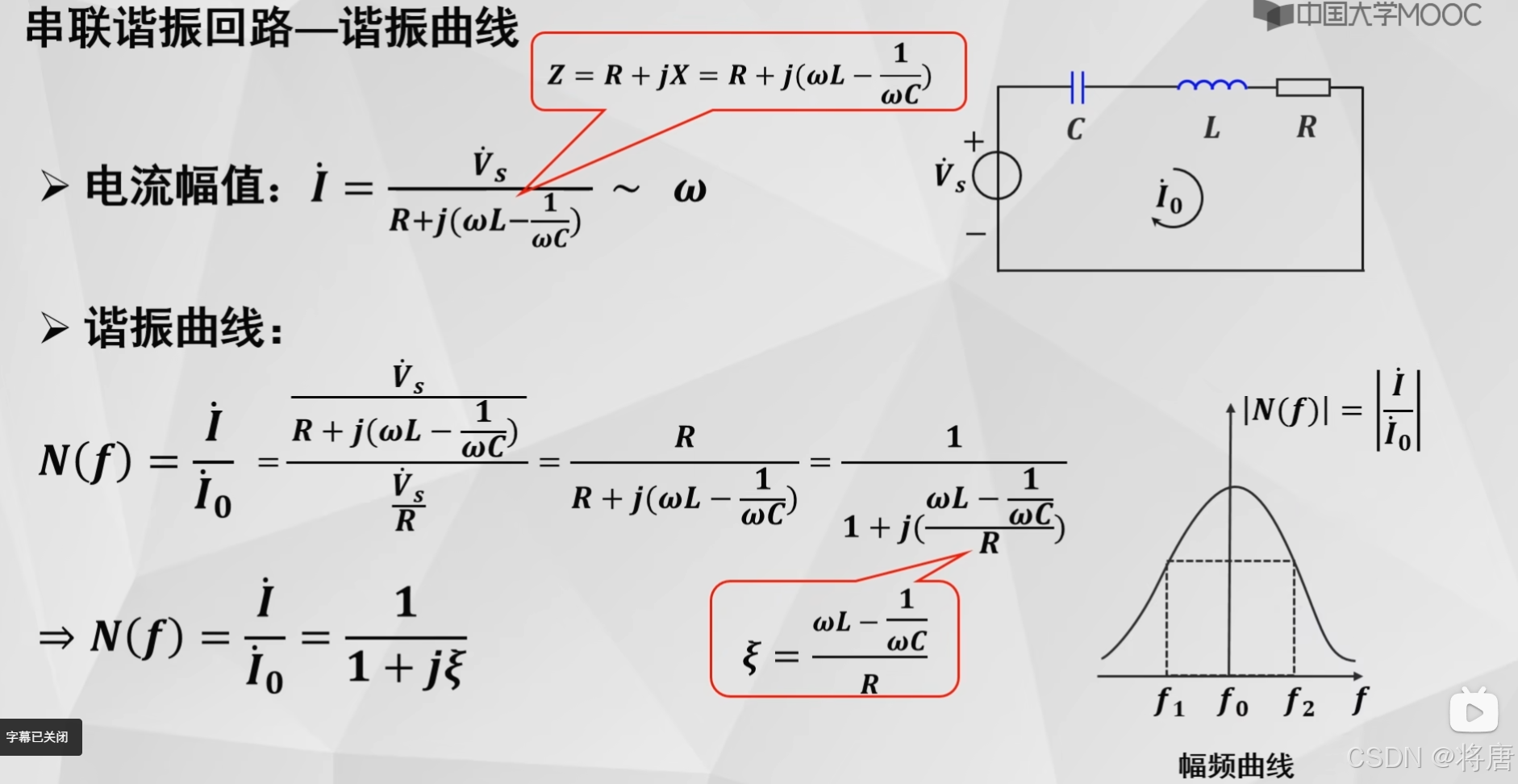

其中Vs对我们的分析存在影响 , 也就是说我们用电流之比 , 一般情况下的电流去除以谐振时候的电流得到N(f) , 消去Vs

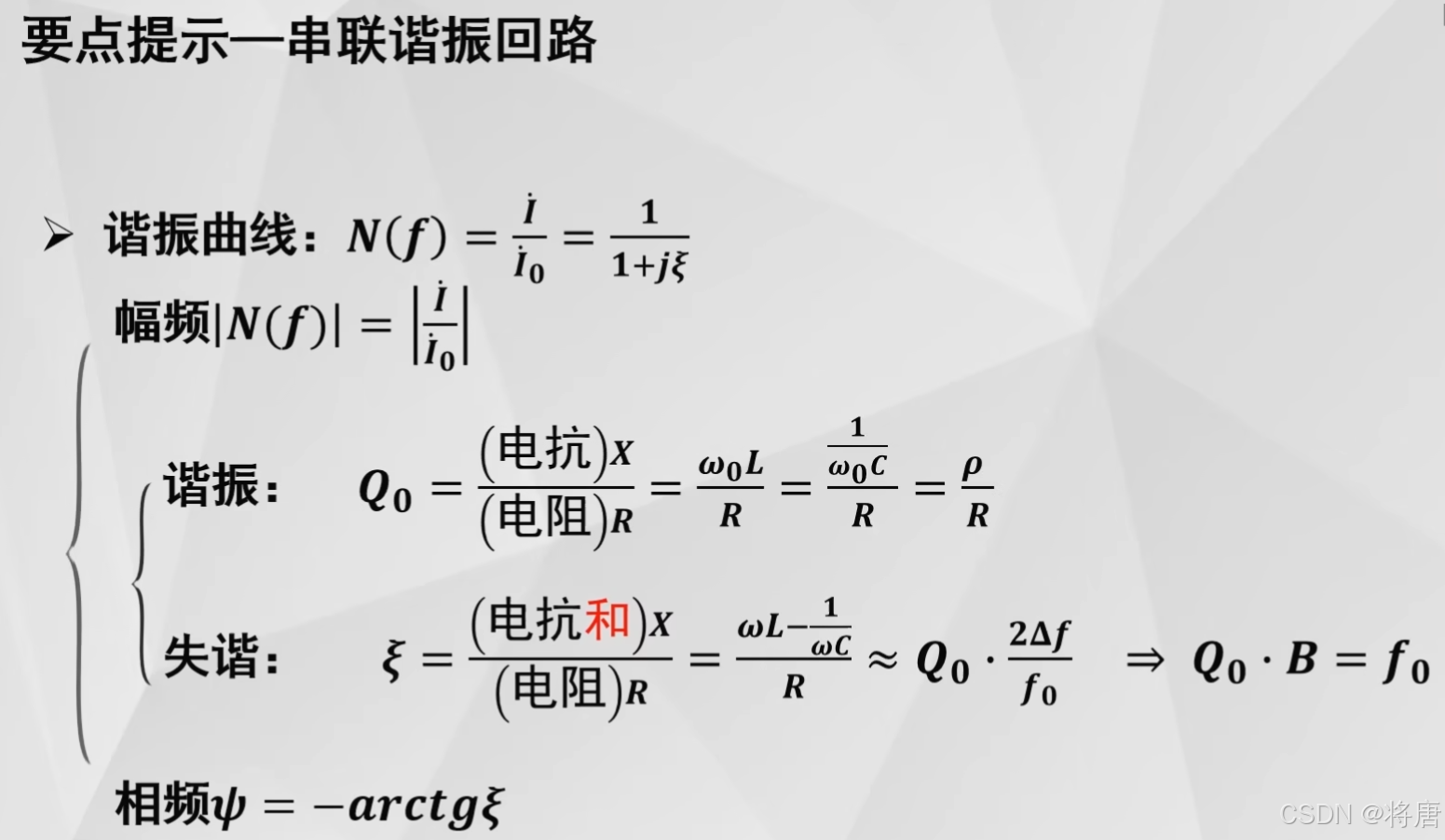

---->实际上就是频偏 , 也就是用来描述偏离谐振的
空载和有载
