Linux 内存管理 (4)：buddy 管理系统的建立
目录
1. 前言
限于作者能力水平，本文可能存在谬误，因此而给读者带来的损失，作者不做任何承诺。
2. buddy 系统的建立过程
前述篇章
Linux 内存管理 (1)：内核镜像映射临时页表的建立
Linux 内存管理 (2)：memblock 子系统的建立
Linux 内存管理 (3)：fixmap
讲述了 Linux BOOT 早期的内存管理，即 memblock 内存管理。期间，主要做了以下内存管理相关的工作：
- 建立内核镜像的临时映射页表，目的是开启 MMU 可以让内核先运行起来
- 收集系统物理内存信息，然后纳入
memblock管理
Linux BOOT 早期用 memblock 接口分配内存，通过 fixmap 的建立映射，完成了 Linux BOOT 早期的内存管理工作。接下来，要建立 正式、完整的 Linux 内存管理体系，主要是建立 buddy 和 slab 分配器，本篇只涉及 buddy 分配器。
Linux 内存 buddy 管理系统的建立过程，主要包括：
- 建立
low memory的线性映射 - 建立物理内存页面管理数据
pglist_data - 移交 bootmem (membock 管理的内存) 给内存管理系统
本文承接前述篇章，依旧以 ARM32 架构 + Linux 4.14.x 为例，描述内存 buddy 管理系统建立的细节。先看 low memory 线性映射的过程。
2.1 建立 low memory 的线性映射
什么是 low memory？在 32-bit 硬件架构下(如本文的 ARM32)，（不考虑 PAE 情形下）CPU 最大可寻址 2^32 = 4GB 地址空间；然后更进一步，4GB 的地址空间又被划分为内核和用户空间两部分，这两部分根据不同的内核配置，呈 1G/3G，2G/2G，3G/1G 3 种可能的分布。但不管选择这 3 种哪一种划分，当物理内存超过内核地址空间大小时，就只会有部分物理内存能够直接线性映射到内核地址空间，这部分物理内存就称为 low memory。与之相对的，物理内存剩余部分称为 high memory，如果内核要访问 high memory，就需要通过 kmap 接口进行临时映射。ARMv7 下，内核和用户空间两部分默认呈 1G/3G 分布，刨去 vmalloc、中断向量表、fixmap、PCI IO 等部分，low memory 的大小约为 768MB 左右，这还要刨去内核镜像、swapper_pg_dir 占据的一部分，ARMv7 架构下 Linux 4GB 虚拟地址空间分布大概如下图：

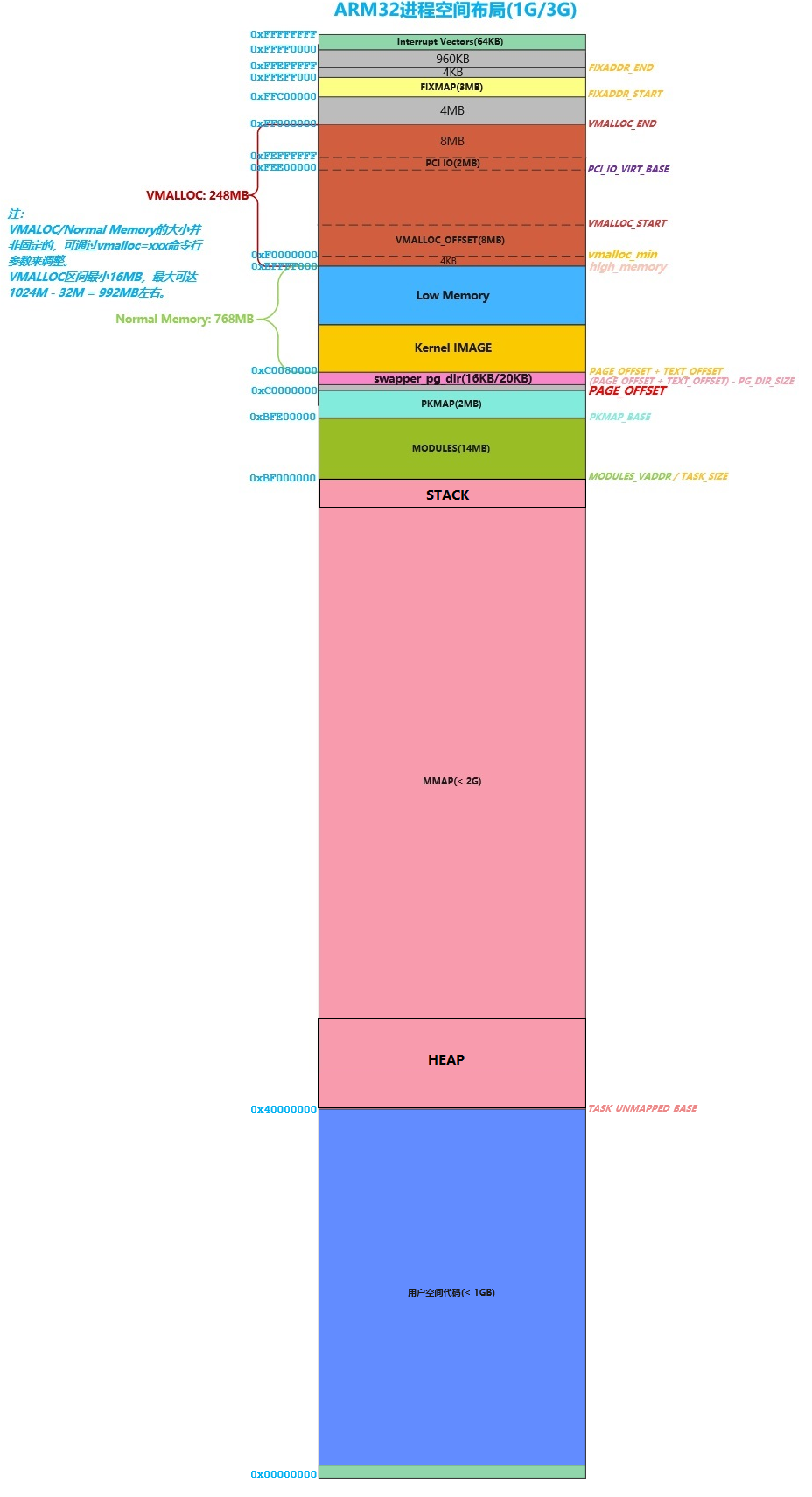

来看看建立 low memory 的线性映射的细节：
start_kernel()
setup_arch()
...
mdesc = setup_machine_fdt(__atags_pointer); /* 将物理内存纳入 memblock 管理 */
...
adjust_lowmem_bounds(); /* 划分 low/high memory 分解 */
arm_memblock_init(mdesc); /* 初始化 memblock */
...
paging_init(mdesc);
...
map_lowmem(); /* 建立 low memory 线性映射 */
...
static void __init map_lowmem(void)
{
...
/* Map all the lowmem memory banks. */
for_each_memblock(memory, reg) {
...
if (end < kernel_x_start) { /* 映射 内核镜像所在区域 以下 区域 为 RWX */
map.pfn = __phys_to_pfn(start);
map.virtual = __phys_to_virt(start);
map.length = end - start;
map.type = MT_MEMORY_RWX;
create_mapping(&map);
} else if (start >= kernel_x_end) { /* 映射 内核镜像所在区域 以上 区域 为 RW */
map.pfn = __phys_to_pfn(start);
map.virtual = __phys_to_virt(start);
map.length = end - start;
map.type = MT_MEMORY_RW;
create_mapping(&map);
} else { /* 内核镜像 所在区间 (最新建立映射的内存区域: 内核应该位于第 1 块内存区域) */
/*
* 包含 kernel 的 struct memblock_region 区域:
* struct
* memblock_region
* -------- <- end ^ high
* | area 2 | |
* |........|<- kernel_x_end |
* | | |
* | kernel | |
* | | |
* |........|<- kernel_x_start |
* | area 1 | |
* -------- <- start | low
*
* 例子:
* 512 MB RAM, [0x60000000,0x80000000)
*/
/* This better cover the entire kernel */
if (start < kernel_x_start) { /* 映射 area 1 为 RW 属性 */
map.pfn = __phys_to_pfn(start);
map.virtual = __phys_to_virt(start);
map.length = kernel_x_start - start;
map.type = MT_MEMORY_RW;
/*
* 例子:
* 虚拟地址空间 物理地址空间
* [0x80000000,0x80100000) => [0x60000000,0x60100000)
* 映射 1MB 的 area 1: 物理起始地址 和 内核起始位置 间的空隙.
*/
create_mapping(&map);
}
/*
* 映射内核镜像所在区域为 RWX 属性:
* 此处创建的内核镜像的映射和 head.S:__create_page_tables
* 创建的一致, 只是修改 section 的属性为 RWX .
*/
/*
* 例子:
* 虚拟地址空间 物理地址空间
* [0x80100000,0x80a00000) => [0x60100000,0x60a00000)
* 映射 9MB: kernel 区间.
*/
map.pfn = __phys_to_pfn(kernel_x_start);
map.virtual = __phys_to_virt(kernel_x_start);
map.length = kernel_x_end - kernel_x_start;
map.type = MT_MEMORY_RWX;
create_mapping(&map);
if (kernel_x_end < end) { /* 映射 area 2 为 RW 属性 */
map.pfn = __phys_to_pfn(kernel_x_end);
map.virtual = __phys_to_virt(kernel_x_end);
map.length = end - kernel_x_end;
map.type = MT_MEMORY_RW;
/*
* 例子:
* 虚拟地址空间 物理地址空间
* [0x80a00000,0xa0000000) => [0x60a00000,0x80000000)
* 映射 502MB 的 area 2: 内核以上的空间.
*/
create_mapping(&map);
}
}
}
...
}
create_mapping()
__create_mapping(&init_mm, md, early_alloc, false); /* 建立的页表属于内核空间 */
alloc_init_pud()
alloc_init_pmd()
__map_init_section() / alloc_init_pte()
在 alloc_init_pmd() 中有两种情形：一是按 section 映射，进入 __map_init_section()；另一个是按 page 映射，进入 alloc_init_pte()：
static void __init __map_init_section(pmd_t *pmd, unsigned long addr,
unsigned long end, phys_addr_t phys,
const struct mem_type *type, bool ng)
{
pmd_t *p = pmd;
#ifndef CONFIG_ARM_LPAE
/*
* In classic MMU format, puds and pmds are folded in to
* the pgds. pmd_offset gives the PGD entry. PGDs refer to a
* group of L1 entries making up one logical pointer to
* an L2 table (2MB), where as PMDs refer to the individual
* L1 entries (1MB). Hence increment to get the correct
* offset for odd 1MB sections.
* (See arch/arm/include/asm/pgtable-2level.h)
*/
if (addr & SECTION_SIZE)
pmd++;
#endif
do {
*pmd = __pmd(phys | type->prot_sect | (ng ? PMD_SECT_nG : 0)); /* 更新 PMD 页表项 */
phys += SECTION_SIZE;
} while (pmd++, addr += SECTION_SIZE, addr != end);
flush_pmd_entry(p); /* 刷页表项的 TLB */
}
static void __init alloc_init_pte(pmd_t *pmd, unsigned long addr,
unsigned long end, unsigned long pfn,
const struct mem_type *type,
void *(*alloc)(unsigned long sz),
bool ng)
{
/*
* lowmem 均按 section 建立页表映射, 如此:
* . lowmem 映射完成之前, 不需要分配 PTE 页表，因为 swapper_pg_dir
* 已经在编译时内置到内核镜像空间了;
* . lowmem 映射完成之后, 从 lowmem 分配已经建立映射 PTE 页表空间.
*/
pte_t *pte = arm_pte_alloc(pmd, addr, type->prot_l1, alloc);
do {
set_pte_ext(pte, pfn_pte(pfn, __pgprot(type->prot_pte)),
ng ? PTE_EXT_NG : 0);
pfn++;
} while (pte++, addr += PAGE_SIZE, addr != end);
}
static pte_t * __init arm_pte_alloc(pmd_t *pmd, unsigned long addr,
unsigned long prot,
void *(*alloc)(unsigned long sz))
{
if (pmd_none(*pmd)) { /* 如果虚拟地址 @addr 对应的 PMD 表项为空，即对应的 PTE 页表尚未分配 */
/*
* 分配 pte 页表空间：
* . 2 级分页时，包含 (Linux + ARM MMU 硬件) pte 页表空间;
* . 3 级分页时，仅包含 ARM MMU 硬件页表空间。
* 2,3 级分也是，分配的大小刚好是 1 个页面，而且返回空间
* 的起始地址是对齐到页面的。
*/
pte_t *pte = alloc(PTE_HWTABLE_OFF + PTE_HWTABLE_SIZE); /* early_alloc() */
__pmd_populate(pmd, __pa(pte), prot);
}
BUG_ON(pmd_bad(*pmd));
/*
* . 2 级分页时，返回 @addr 的 Linux pte 表项指针;
* . 3 级分页时，返回 @addr 的 ARM MMU 硬件 pte 表项指针。
*/
return pte_offset_kernel(pmd, addr);
}

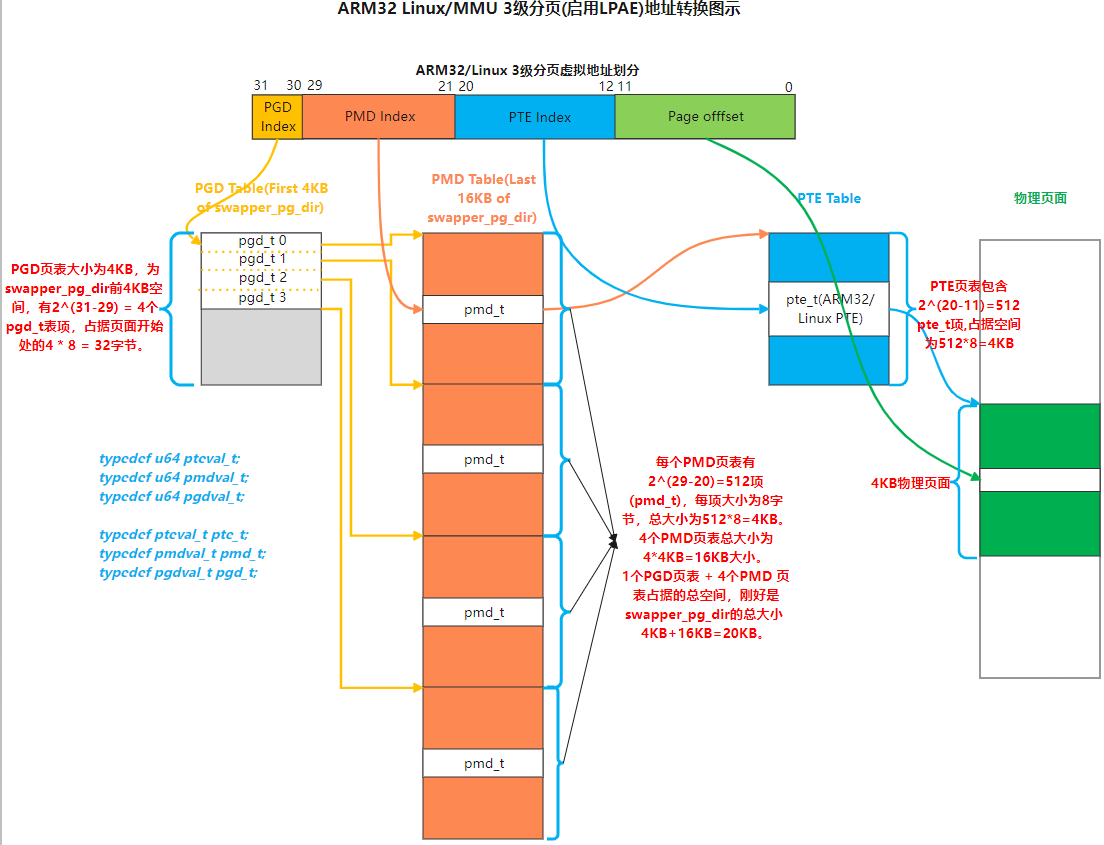

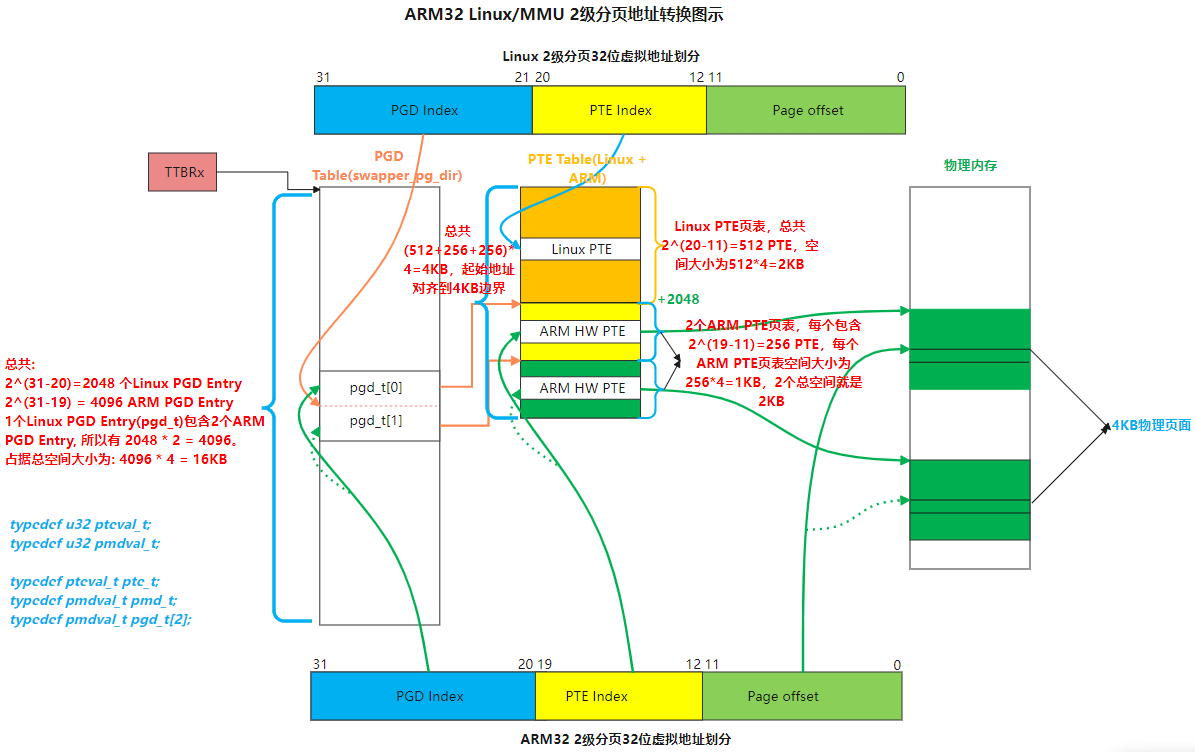

到此，ARM32 架构下形成了如下图所示的 2 级 或 3 级分页表结构：
接下来，继续看物理内存页面管理数据的建立过程。

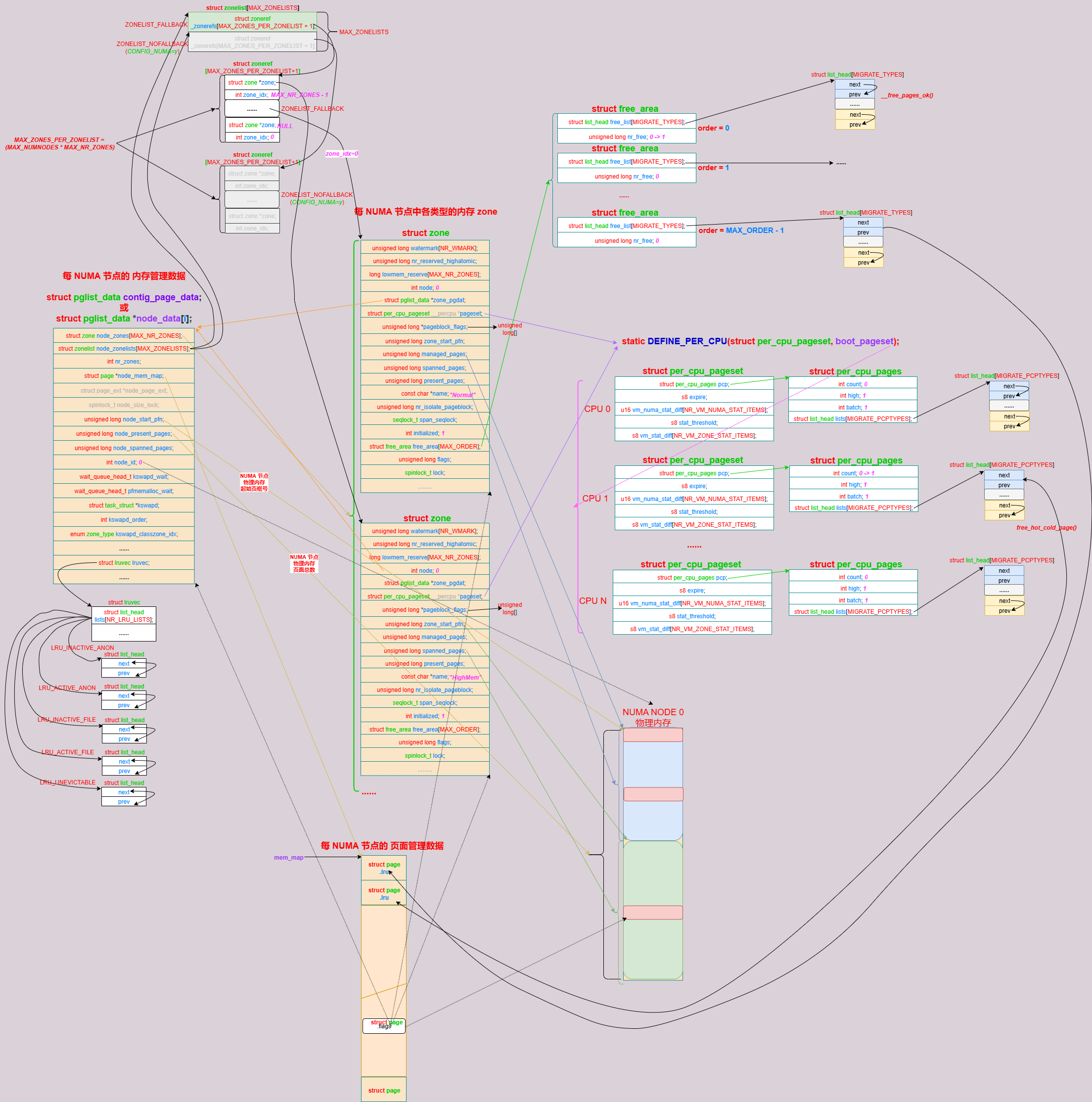

2.2 建立物理内存页面管理数据 pglist_data
本文讨论不连续内存模型(Discontiguous Memory Model)的情形，而事实上通常使用稀疏内存模型(Sparse Memory Model)。但这并不影响对 pglist_data 建立过程的理解。稀疏内存模型(Sparse Memory Model)增加了 mem_section 数据结构，对页面的页框号做了进一步管理，主要实现于 mm/spare.c，感兴趣的读者可以去看看。来看 pglist_data 建立过程的代码细节：
start_kernel()
setup_arch()
paging_init()
...
map_lowmem(); /* 建立 low memory 线性映射 */
...
bootmem_init(); /* 初始化 NUMA 节点 0 内存页面信息管理数据 pg_data_t */
...
build_all_zonelists(NULL); /* 构建 NUMA 节点 0 的 zone list */
build_all_zonelists_init()
void __init bootmem_init(void)
{
unsigned long min, max_low, max_high;
...
max_low = max_high = 0;
/*
* 在 NUMA 下，此时 memblock 仅包含 BOOT CPU 所在 NODE 0 的内存，
* 其它的内存在以下情形下添加:
* . 非 BOOT CPU 启动时扫描
* . 内存设备驱动加载时
*
* @min : DRAM 起始物理地址 页框号
* @max_low : lowmem 最大页框号
* @max_high: DRAM 结束物理地址 页框号
*/
find_limits(&min, &max_low, &max_high);
/*
* Now free the memory - free_area_init_node needs
* the sparse mem_map arrays initialized by sparse_init()
* for memmap_init_zone(), otherwise all PFNs are invalid.
*/
zone_sizes_init(min, max_low, max_high);
/*
* This doesn't seem to be used by the Linux memory manager any
* more, but is used by ll_rw_block. If we can get rid of it, we
* also get rid of some of the stuff above as well.
*/
min_low_pfn = min;
max_low_pfn = max_low;
max_pfn = max_high;
}
static void __init zone_sizes_init(unsigned long min, unsigned long max_low,
unsigned long max_high)
{
unsigned long zone_size[MAX_NR_ZONES], zhole_size[MAX_NR_ZONES];
struct memblock_region *reg;
/*
* initialise the zones.
*/
memset(zone_size, 0, sizeof(zone_size));
/*
* The memory size has already been determined. If we need
* to do anything fancy with the allocation of this memory
* to the zones, now is the time to do it.
*/
/*
* [NUMA 节点 0] lowmem 物理页面总数(包含可能的空洞页面数):
* 每两个 memblock_region 之间在空间上可能并非连续的, 存在空洞.
*/
zone_size[0] = max_low - min;
#ifdef CONFIG_HIGHMEM
/*
* highmem 物理页面总数(包含可能的空洞页面数):
* 每两个 memblock_region 之间在空间上可能并非连续的, 存在空洞.
*/
zone_size[ZONE_HIGHMEM] = max_high - max_low;
#endif
/*
* Calculate the size of the holes.
* holes = node_size - sum(bank_sizes)
*/
memcpy(zhole_size, zone_size, sizeof(zhole_size));
/*
* 计算 [NUMA 节点 0] 各 zone 的 空洞物理页面总数:
* lowmem(ZONE_NORMAL) 和 highmem(ZONE_HIGHMEM).
*/
for_each_memblock(memory, reg) {
unsigned long start = memblock_region_memory_base_pfn(reg);
unsigned long end = memblock_region_memory_end_pfn(reg);
if (start < max_low) { /* 内存区域 @reg 部分 或 全部 位于 lowmem 区间 */
unsigned long low_end = min(end, max_low); /* 去掉可能位于 highmem 的部分 */
/*
* 从 lowmem 物理页面总数(包含可能的空洞页面数),
* 减去 每个 @reg 位于 lowmem 的物理页面数, 最后
* 剩下的就是各个 @reg 之间的空洞页面总数.
*/
zhole_size[0] -= low_end - start;
}
#ifdef CONFIG_HIGHMEM
if (end > max_low) { /* 内存区域 @reg 部分 或 全部 位于 highmem 区间 */
unsigned long high_start = max(start, max_low);
/*
* 从 highmem 物理页面总数(包含可能的空洞页面数),
* 减去 每个 @reg 位于 highmem 的物理页面数, 最后
* 剩下的就是各个 @reg 之间的空洞页面总数.
*/
zhole_size[ZONE_HIGHMEM] -= end - high_start;
}
#endif
}
...
free_area_init_node(0, zone_size, min, zhole_size);
}
void __paginginit free_area_init_node(int nid, unsigned long *zones_size,
unsigned long node_start_pfn, unsigned long *zholes_size)
{
pg_data_t *pgdat = NODE_DATA(nid);
unsigned long start_pfn = 0;
unsigned long end_pfn = 0;
...
pgdat->node_id = nid; /* 设定 pg_data_t 管理的 NUMA 节点 ID 为 @nid */
pgdat->node_start_pfn = node_start_pfn; /* 设定 pg_data_t 管理的 NUMA 节点 物理内存 的 起始页框号 */
pgdat->per_cpu_nodestats = NULL;
#ifdef CONFIG_HAVE_MEMBLOCK_NODE_MAP
...
#else
start_pfn = node_start_pfn;
#endif
/*
* 计算并设定 NUMA 节点 @pgdat->node_id 内各 zone 的 物理页框总数:
* . spanned page 总数(包括 空洞 page 总数) => pglist_data::spanned_pages
* . present page 总数(spanned page 总数 - 空洞 page 总数) => pglist_data::present_pages
*
* 计算并设定 NUMA 节点 @pgdat->node_id 的 物理页框总数:
* . spanned 物理页框总数 (包括 空洞 page) => zone::spanned_pages
* . present 物理页框总数 (不含 空洞 page) => zone::present_pages
*/
calculate_node_totalpages(pgdat, start_pfn, end_pfn,
zones_size, zholes_size);
/*
* 为 NUMA 节点 @pgdat->node_id 分配每物理页框的管理数据 struct page:
* 设置到 @pgdat->node_mem_map .
* 在非多 NUMA 节点的系统下, 将 mem_map 指向 NUMA 节点 0 的 struct page 数据.
*/
alloc_node_mem_map(pgdat);
...
free_area_init_core(pgdat);
}
static void __paginginit free_area_init_core(struct pglist_data *pgdat)
{
enum zone_type j;
int nid = pgdat->node_id;
...
init_waitqueue_head(&pgdat->kswapd_wait);
init_waitqueue_head(&pgdat->pfmemalloc_wait);
#ifdef CONFIG_COMPACTION
init_waitqueue_head(&pgdat->kcompactd_wait);
#endif
...
spin_lock_init(&pgdat->lru_lock);
lruvec_init(node_lruvec(pgdat));
...
for (j = 0; j < MAX_NR_ZONES; j++) {
struct zone *zone = pgdat->node_zones + j;
unsigned long size, realsize, freesize, memmap_pages;
unsigned long zone_start_pfn = zone->zone_start_pfn;
size = zone->spanned_pages;
realsize = freesize = zone->present_pages;
...
/* 计算 页面管理数据 struct page 占用空间(向上对齐到页面大小) 的 页面数 */
memmap_pages = calc_memmap_size(size, realsize);
if (!is_highmem_idx(j)) { /* 非 highmem 内存 zone */
if (freesize >= memmap_pages) {
/*
* 更新 非 highmem @j 类型 内存 zone 的 空闲可用页面 数目:
* 空闲页面总数 @freesize
* 减去
* 用于页面管理的 struct page 数据占用的页面数 @memmap_pages .
*/
freesize -= memmap_pages;
...
} else
...
}
/* Account for reserved pages */
if (j == 0 && freesize > dma_reserve) {
freesize -= dma_reserve; /* @j 类型 内存 zone 的 空闲可用页面 减去 DMA 保留页面 */
...
}
if (!is_highmem_idx(j))
nr_kernel_pages += freesize; /* @j 类型 内存 zone 的 空闲页面 计入系统内 非 highmem 总数 */
/* Charge for highmem memmap if there are enough kernel pages */
else if (nr_kernel_pages > memmap_pages * 2)
nr_kernel_pages -= memmap_pages;
nr_all_pages += freesize;
/*
* 设定 @j 类型 内存 zone 纳入伙伴管理系统 管理的页面数:
* . 对于 【非 highmem】,
* 设定的页面数 【不包含】 用于管理的 struct page 数据占据的页面数;
* . 对于 【highmem】,
* 设定的页面数 【包含】 用于管理的 struct page 数据占据的页面数.
*/
zone->managed_pages = is_highmem_idx(j) ? realsize : freesize;
#ifdef CONFIG_NUMA
zone->node = nid; /* 设定 @j 类型 内存 zone 所在的 NUMA 节点 ID */
#endif
/*
* 设置 @j 类型 内存 zone 名称:
* "DMA", "DMA32", "Normal", "HighMem", "Movable", "Device"
*/
zone->name = zone_names[j];
/* 设置 @j 类型 内存 zone 所在的
* NUMA 内存节点 @node 的 管理对象 pglist_data */
zone->zone_pgdat = pgdat;
spin_lock_init(&zone->lock);
zone_seqlock_init(zone);
zone_pcp_init(zone); /* 设置 内存 zone 每 CPU 的 页面管理数据 (PCP) */
if (!size)
continue;
...
/*
* 非 sparse 内存模型(CONFIG_SPARSEMEM=n).
* 计算 + 分配 页面块 管理位图 zone pageblock flags (zone->pageblock_flags).
*/
setup_usemap(pgdat, zone, zone_start_pfn, size);
/*
* . 更新 @zone 所在 pglist_data(NUMA 节点) 管理 的 zone 数目
* . 设置 @zone 的 起始页面 页框号
* . @zone 所有 order 的 所有 MIGRATE 类型的 空闲列表 初始为 NULL
* @zone 所有 order 的 所有 MIGRATE 类型的 空闲页面数 初始为 0
* 标记 @zone 已经初始化
*/
init_currently_empty_zone(zone, zone_start_pfn, size);
/*
* 初始化 NUMA 节点 @nid 内 @zone 的页面管理数据(memmap/struct page):
* . 标记每个 pageblock 中的 第 1 个 页面 为 MIGRATE_MOVABLE
* . 设置页面 的 {zone 类型, NUMA 节点 ID, section ID} 到 struct page::flags
* . 将 页面 的 引用计数 初始为 1
* . 初始 页面 为 未映射状态: 映射计数设为 -1
* . LRU 列表初始为空
* ......
*/
memmap_init(size, nid, j, zone_start_pfn);
}
}
static __meminit void zone_pcp_init(struct zone *zone)
{
/*
* per cpu subsystem is not up at this point. The following code
* relies on the ability of the linker to provide the
* offset of a (static) per cpu variable into the per cpu area.
*/
zone->pageset = &boot_pageset; /* 内存 zone 每 CPU 的 页面管理数据 (PCP) */
...
}
void __meminit init_currently_empty_zone(struct zone *zone,
unsigned long zone_start_pfn,
unsigned long size)
{
struct pglist_data *pgdat = zone->zone_pgdat;
int zone_idx = zone_idx(zone)/*@zone 的 索引/类型*/ + 1;
/* 更新 pglist_data(NUMA 节点) 管理 的 zone 数目 */
if (zone_idx > pgdat->nr_zones)
pgdat->nr_zones = zone_idx;
zone->zone_start_pfn = zone_start_pfn; /* 设置 zone 的 起始物理页面页框号 */
...
/*
* zone 空闲列表初始化:
* . 所有 order 的 所有 MIGRATE 类型的 空闲列表 初始为 NULL
* . 所有 order 的 所有 MIGRATE 类型的 空闲页面数 初始为 0
*/
zone_init_free_lists(zone);
zone->initialized = 1; /* 标记 @zone 已经初始化 */
}
static void __meminit zone_init_free_lists(struct zone *zone)
{
unsigned int order, t;
for_each_migratetype_order(order, t) {
INIT_LIST_HEAD(&zone->free_area[order].free_list[t]);
zone->free_area[order].nr_free = 0;
}
}
#define memmap_init(size, nid, zone, start_pfn) \
memmap_init_zone((size), (nid), (zone), (start_pfn), MEMMAP_EARLY)
void __meminit memmap_init_zone(unsigned long size, int nid, unsigned long zone,
unsigned long start_pfn, enum memmap_context context)
{
struct vmem_altmap *altmap = to_vmem_altmap(__pfn_to_phys(start_pfn));
unsigned long end_pfn = start_pfn + size; /* @zone 的截止页框号 + 1 */
pg_data_t *pgdat = NODE_DATA(nid);
unsigned long pfn;
unsigned long nr_initialised = 0;
...
/*
* 更新 所有 memmap 管理(struct page) 的 内存 的最大页框号。
* mm/memory.c: highest_memmap_pfn
*/
if (highest_memmap_pfn < end_pfn - 1)
highest_memmap_pfn = end_pfn - 1;
/*
* Honor reservation requested by the driver for this ZONE_DEVICE
* memory
*/
if (altmap && start_pfn == altmap->base_pfn)
start_pfn += altmap->reserve;
for (pfn = start_pfn; pfn < end_pfn; pfn++) {
...
not_early:
/*
* Mark the block movable so that blocks are reserved for
* movable at startup. This will force kernel allocations
* to reserve their blocks rather than leaking throughout
* the address space during boot when many long-lived
* kernel allocations are made.
*
* bitmap is created for zone's valid pfn range. but memmap
* can be created for invalid pages (for alignment)
* check here not to call set_pageblock_migratetype() against
* pfn out of zone.
*/
if (!(pfn & (pageblock_nr_pages - 1))) { /* 如果是 pageblock 中的 第 1 个 页面 */
struct page *page = pfn_to_page(pfn);
/*
* . 设置页面 @page 的 {zone 类型, NUMA 节点 ID, section ID} 到 @page->flags
* . 将 页面 的 引用计数 初始为 1
* . 初始 页面 为 未映射状态: 映射计数设为 -1
* . LRU 列表初始为空
* ......
*/
__init_single_page(page, pfn, zone, nid);
/*
* 标记 pageblock 中的 第 1 个 页面 为 MIGRATE_MOVABLE.
* pageblock 第 1 个 页面 的 flags 作为 pageblock 内所有
* 页面 的 flags ???
*/
set_pageblock_migratetype(page, MIGRATE_MOVABLE);
/* 避免 初始化时间过长, 每初始化完一个 pagebloc, 主动进行调度 */
cond_resched();
} else { /* pageblock 中的 非 第 1 个 页面??? */
/*
* . 设置页面 @pfn 的 {zone 类型, NUMA 节点 ID, section ID} 到 @page->flags
* . 将 页面 的 引用计数 初始为 1
* . 初始 页面 为 未映射状态: 映射计数设为 -1
* . LRU 列表初始为空
* ......
*/
__init_single_pfn(pfn, zone, nid);
}
}
}
static void __meminit __init_single_page(struct page *page, unsigned long pfn,
unsigned long zone, int nid)
{
/* 设置页面 @page 的 {zone 类型, NUMA 节点 ID, section ID} 到 @page->flags */
set_page_links(page, zone, nid, pfn);
init_page_count(page); /* 将 页面 的 引用计数 初始为 1 */
page_mapcount_reset(page); /* 初始 页面 为 未映射状态: 映射计数设为 -1 */
page_cpupid_reset_last(page);
INIT_LIST_HEAD(&page->lru); /* LRU 列表初始为空 */
#ifdef WANT_PAGE_VIRTUAL
/* The shift won't overflow because ZONE_NORMAL is below 4G. */
if (!is_highmem_idx(zone))
set_page_address(page, __va(pfn << PAGE_SHIFT));
#endif
}
static void __meminit __init_single_pfn(unsigned long pfn, unsigned long zone,
int nid)
{
return __init_single_page(pfn_to_page(pfn), pfn, zone, nid);
}
build_all_zonelists_init() 构建 zone 列表，确定了 NUMA node/zone 的分配优先顺序。
static noinline void __init
build_all_zonelists_init(void)
{
int cpu;
/* 构建所有 NUMA 节点的 zone list */
__build_all_zonelists(NULL);
/* 每 CPU PCP 设置 */
for_each_possible_cpu(cpu)
setup_pageset(&per_cpu(boot_pageset, cpu), 0);
...
}
static void __build_all_zonelists(void *data)
{
int nid;
int __maybe_unused cpu;
pg_data_t *self = data;
static DEFINE_SPINLOCK(lock);
spin_lock(&lock);
#ifdef CONFIG_NUMA
memset(node_load, 0, sizeof(node_load));
#endif
if (self && !node_online(self->node_id)) {
...
} else {
/* 为所有 NUMA 节点 构建 FALLBACK 类型的 zonelist */
for_each_online_node(nid) {
pg_data_t *pgdat = NODE_DATA(nid);
build_zonelists(pgdat);
}
...
}
spin_unlock(&lock);
}
/*
* 构建 NUMA 节点 @pgdat->node_id FALLBACK 类型的 zonelist.
*
* 函数调用后, NUMA 节点 @pgdat->node_id 的 FALLBACK 类型的 zonelist
* 布局如下:
*
* ------------- \
* | ...... | |
* | ZONE_NORMAL | } <-- NUMA 节点 pgdat->node_id 的 zonelist
* | ...... | |
* |------------- /
* | ...... | \
* | ZONE_NORMAL | |
* | ...... | } <-- NUMA 节点 [pgdat->node_id + 1, MAX_NUMNODES] 的 zonelist
* |-------------| }
* | ...... | |
* |-------------|/
* | ...... | \
* | ZONE_NORMAL | |
* | ...... | } <-- NUMA 节点 [0, pgdat->node_id - 1] 的 zonelist
* |-------------| }
* | ...... | |
* ------------- /
*/
static void build_zonelists(pg_data_t *pgdat)
{
int node, local_node;
struct zoneref *zonerefs;
int nr_zones;
local_node = pgdat->node_id;
/* 构建 NUMA 节点 @pgdat->node_id 的 FALLBACK 类型 zonelist */
zonerefs = pgdat->node_zonelists[ZONELIST_FALLBACK]._zonerefs;
nr_zones = build_zonerefs_node(pgdat, zonerefs);
zonerefs += nr_zones;
/*
* Now we build the zonelist so that it contains the zones
* of all the other nodes.
* We don't want to pressure a particular node, so when
* building the zones for node N, we make sure that the
* zones coming right after the local ones are those from
* node N+1 (modulo N)
*/
/* 构建序号 大于 @pgdat->node_id NUMA 节点的 zonelist */
for (node = local_node + 1; node < MAX_NUMNODES; node++) {
if (!node_online(node))
continue;
nr_zones = build_zonerefs_node(NODE_DATA(node), zonerefs);
zonerefs += nr_zones;
}
/* 构建序号 小于 @pgdat->node_id NUMA 节点的 zonelist */
for (node = 0; node < local_node; node++) {
if (!node_online(node))
continue;
nr_zones = build_zonerefs_node(NODE_DATA(node), zonerefs);
zonerefs += nr_zones;
}
/* 额外一个 zoneref, 设置 ->zone = NULL 作为 zoneref 列表的结束标志 */
zonerefs->zone = NULL;
zonerefs->zone_idx = 0;
}
static void setup_pageset(struct per_cpu_pageset *p, unsigned long batch)
{
pageset_init(p);
pageset_set_batch(p, batch);
}
static void pageset_init(struct per_cpu_pageset *p)
{
struct per_cpu_pages *pcp;
int migratetype;
memset(p, 0, sizeof(*p));
pcp = &p->pcp;
pcp->count = 0;
for (migratetype = 0; migratetype < MIGRATE_PCPTYPES; migratetype++)
INIT_LIST_HEAD(&pcp->lists[migratetype]);
}
static void pageset_set_batch(struct per_cpu_pageset *p, unsigned long batch)
{
pageset_update(&p->pcp, 6 * batch, max(1UL, 1 * batch));
}
static void pageset_update(struct per_cpu_pages *pcp, unsigned long high,
unsigned long batch)
{
/* start with a fail safe value for batch */
pcp->batch = 1;
smp_wmb();
/* Update high, then batch, in order */
pcp->high = high;
smp_wmb();
pcp->batch = batch;
}
到此，已经初步建立 Linux NUMA NODE 0 内存管理数据结构，完成了包括（但不仅限于）以下工作：
- low memory 的映射，即页表建立
- 每 NUMA 节点内存管理数据 pglist_data 的建立
- 每物理页面管理数据 struct page 的分配
- 各类型 zone 的建立及各 zone 内 frea_area[0~MAX_ORDER] 的初始化(目前为空列表)
- zone 列表构建，实际是构建了 NUMA node/zone 分配的优先顺序
- PCP(Per-CPU-Pageset) 列表初始化 (boot_pageset[])
- 其它
剩下的工作是将 memblock 管理的内存(后文称为 bootmem)移交(或者说释放)给 buddy 管理系统。
2.3 移交 bootmem 给内存管理系统
start_kernel()
setup_arch()
paging_init()
//setup_per_cpu_areas()
build_all_zonelists()
build_all_zonelists_init()
mm_init()
mem_init()
/* 将 memblock 的内存移交给 buddy 管理 */
free_all_bootmem()
free_highpages()
unsigned long __init free_all_bootmem(void)
{
unsigned long pages;
reset_all_zones_managed_pages();
pages = free_low_memory_core_early();
totalram_pages += pages;
return pages;
}
static unsigned long __init free_low_memory_core_early(void)
{
unsigned long count = 0;
phys_addr_t start, end;
u64 i;
memblock_clear_hotplug(0, -1);
/* 保留内存的 page 设置保留标志位: page->flags |= PG_reserved */
for_each_reserved_mem_region(i, &start, &end)
reserve_bootmem_region(start, end);
/*
* We need to use NUMA_NO_NODE instead of NODE_DATA(0)->node_id
* because in some case like Node0 doesn't have RAM installed
* low ram will be on Node1
*/
for_each_free_mem_range(i, NUMA_NO_NODE, MEMBLOCK_NONE, &start, &end,
NULL)
count += __free_memory_core(start, end);
return count;
}
static unsigned long __init __free_memory_core(phys_addr_t start,
phys_addr_t end)
{
unsigned long start_pfn = PFN_UP(start);
unsigned long end_pfn = min_t(unsigned long,
PFN_DOWN(end), max_low_pfn);
if (start_pfn >= end_pfn)
return 0;
__free_pages_memory(start_pfn, end_pfn);
return end_pfn - start_pfn;
}
/*
* 释放 end - start 个 page 到 buddy.
* @start : 开始页框号
* @end - 1: 结束页框号
*/
static void __init __free_pages_memory(unsigned long start, unsigned long end)
{
int order;
/* 将内存区间 [start, end] 拆分成按 (1UL << order) 大小的块 */
while (start < end) {
/*
* buddy 里面的每个 page block 的偏移位置必须要对齐到 (1<<order).
* 虽然总希望按最大的 (1<<MAX_ORDER) 进行划分, 但首先要看当前的
* 起始位置 start 是否符合要求.
*/
order = min(MAX_ORDER - 1UL, __ffs(start));
while (start + (1UL << order) > end)
order--;
__free_pages_bootmem(pfn_to_page(start), start, order);
start += (1UL << order);
}
}
void __init __free_pages_bootmem(struct page *page, unsigned long pfn,
unsigned int order)
{
if (early_page_uninitialised(pfn))
return;
return __free_pages_boot_core(page, order);
}
static void __init __free_pages_boot_core(struct page *page, unsigned int order)
{
unsigned int nr_pages = 1 << order;
struct page *p = page;
unsigned int loop;
/* page block 中所有 page 的引用计数清 0 */
prefetchw(p);
for (loop = 0; loop < (nr_pages - 1); loop++, p++) {
prefetchw(p + 1);
__ClearPageReserved(p);
set_page_count(p, 0);
}
__ClearPageReserved(p);
set_page_count(p, 0);
page_zone(page)->managed_pages += nr_pages; /* 释放 nr_pages = 1 << order 到 zone page_zone(page) */
set_page_refcounted(page); /* 设置 page block (即第 1 个 page) 的引用计数为 1 */
__free_pages(page, order);
}
static void __init free_highpages(void)
{
#ifdef CONFIG_HIGHMEM
unsigned long max_low = max_low_pfn;
struct memblock_region *mem, *res;
/* set highmem page free */
for_each_memblock(memory, mem) {
unsigned long start = memblock_region_memory_base_pfn(mem);
unsigned long end = memblock_region_memory_end_pfn(mem);
/* Ignore complete lowmem entries */
if (end <= max_low)
continue;
if (memblock_is_nomap(mem))
continue;
/* Truncate partial highmem entries */
if (start < max_low)
start = max_low;
/* Find and exclude any reserved regions */
for_each_memblock(reserved, res) {
unsigned long res_start, res_end;
res_start = memblock_region_reserved_base_pfn(res);
res_end = memblock_region_reserved_end_pfn(res);
if (res_end < start)
continue;
if (res_start < start)
res_start = start;
if (res_start > end)
res_start = end;
if (res_end > end)
res_end = end;
if (res_start != start)
free_area_high(start, res_start);
start = res_end;
if (start == end)
break;
}
/* And now free anything which remains */
if (start < end)
free_area_high(start, end);
}
#endif
}
#ifdef CONFIG_HIGHMEM
static inline void free_area_high(unsigned long pfn, unsigned long end)
{
for (; pfn < end; pfn++)
free_highmem_page(pfn_to_page(pfn));
}
#endif
#ifdef CONFIG_HIGHMEM
void free_highmem_page(struct page *page)
{
__free_reserved_page(page);
totalram_pages++;
page_zone(page)->managed_pages++;
totalhigh_pages++;
}
#endif
/* Free the reserved page into the buddy system, so it gets managed. */
static inline void __free_reserved_page(struct page *page)
{
ClearPageReserved(page);
init_page_count(page);
__free_page(page);
}
#define __free_page(page) __free_pages((page), 0)
free_all_bootmem() 和 free_highpages() 最终都走到了函数 __free_pages()：
void __free_pages(struct page *page, unsigned int order)
{
if (put_page_testzero(page)) { /* @page 引用计数减 1 后为 0, 可以释放该 page */
if (order == 0)
free_hot_cold_page(page, false); /* 释放 order == 0 的 page 到当前 CPU 的 PCP 链表 */
else
__free_pages_ok(page, order); /* 释放其它 order != 0 的 page 到 zone frea_area 列表 */
}
}
void free_hot_cold_page(struct page *page, bool cold)
{
struct zone *zone = page_zone(page);
struct per_cpu_pages *pcp;
unsigned long flags;
unsigned long pfn = page_to_pfn(page);
int migratetype;
if (!free_pcp_prepare(page))
return;
migratetype = get_pfnblock_migratetype(page, pfn);
set_pcppage_migratetype(page, migratetype);
local_irq_save(flags);
...
/*
* We only track unmovable, reclaimable and movable on pcp lists.
* Free ISOLATE pages back to the allocator because they are being
* offlined but treat HIGHATOMIC as movable pages so we can get those
* areas back if necessary. Otherwise, we may have to free
* excessively into the page allocator
*/
if (migratetype >= MIGRATE_PCPTYPES) {
if (unlikely(is_migrate_isolate(migratetype))) {
free_one_page(zone, page, pfn, 0, migratetype);
goto out;
}
migratetype = MIGRATE_MOVABLE;
}
/* 添加 @page 到当前 CPU @migratetype 类型的 PCP 链表 */
pcp = &this_cpu_ptr(zone->pageset)->pcp;
if (!cold) /* 释放的 hot page 放到 PCP 链表 头部 */
list_add(&page->lru, &pcp->lists[migratetype]);
else /* 释放的 cold page 放到 PCP 链表 尾部 */
list_add_tail(&page->lru, &pcp->lists[migratetype]);
pcp->count++;
if (pcp->count >= pcp->high) {
unsigned long batch = READ_ONCE(pcp->batch);
free_pcppages_bulk(zone, batch, pcp);
pcp->count -= batch;
}
out:
local_irq_restore(flags);
}
static void __free_pages_ok(struct page *page, unsigned int order)
{
unsigned long flags;
int migratetype;
unsigned long pfn = page_to_pfn(page);
if (!free_pages_prepare(page, order, true))
return;
migratetype = get_pfnblock_migratetype(page, pfn);
local_irq_save(flags);
...
free_one_page(page_zone(page), page, pfn, order, migratetype);
local_irq_restore(flags);
}
static void free_one_page(struct zone *zone,
struct page *page, unsigned long pfn,
unsigned int order,
int migratetype)
{
spin_lock(&zone->lock);
...
__free_one_page(page, pfn, zone, order, migratetype);
spin_unlock(&zone->lock);
}
static inline void __free_one_page(struct page *page,
unsigned long pfn,
struct zone *zone, unsigned int order,
int migratetype)
{
unsigned long combined_pfn;
unsigned long uninitialized_var(buddy_pfn);
struct page *buddy;
unsigned int max_order;
max_order = min_t(unsigned int, MAX_ORDER, pageblock_order + 1);
...
if (likely(!is_migrate_isolate(migratetype)))
__mod_zone_freepage_state(zone, 1 << order, migratetype);
...
continue_merging:
while (order < max_order - 1) {
buddy_pfn = __find_buddy_pfn(pfn, order);
buddy = page + (buddy_pfn - pfn);
if (!pfn_valid_within(buddy_pfn))
goto done_merging;
if (!page_is_buddy(page, buddy, order))
goto done_merging;
/*
* Our buddy is free or it is CONFIG_DEBUG_PAGEALLOC guard page,
* merge with it and move up one order.
*/
if (page_is_guard(buddy)) {
clear_page_guard(zone, buddy, order, migratetype);
} else {
list_del(&buddy->lru);
zone->free_area[order].nr_free--; /* 低阶 order 向 高阶 order 合并, 低阶 order 页面减少 */
rmv_page_order(buddy);
}
combined_pfn = buddy_pfn & pfn;
page = page + (combined_pfn - pfn);
pfn = combined_pfn;
order++;
}
if (max_order < MAX_ORDER) {
/* If we are here, it means order is >= pageblock_order.
* We want to prevent merge between freepages on isolate
* pageblock and normal pageblock. Without this, pageblock
* isolation could cause incorrect freepage or CMA accounting.
*
* We don't want to hit this code for the more frequent
* low-order merging.
*/
if (unlikely(has_isolate_pageblock(zone))) {
int buddy_mt;
buddy_pfn = __find_buddy_pfn(pfn, order);
buddy = page + (buddy_pfn - pfn);
buddy_mt = get_pageblock_migratetype(buddy);
if (migratetype != buddy_mt
&& (is_migrate_isolate(migratetype) ||
is_migrate_isolate(buddy_mt)))
goto done_merging;
}
max_order++;
goto continue_merging;
}
done_merging:
set_page_order(page, order);
/*
* If this is not the largest possible page, check if the buddy
* of the next-highest order is free. If it is, it's possible
* that pages are being freed that will coalesce soon. In case,
* that is happening, add the free page to the tail of the list
* so it's less likely to be used soon and more likely to be merged
* as a higher order page
*/
if ((order < MAX_ORDER-2) && pfn_valid_within(buddy_pfn)) {
struct page *higher_page, *higher_buddy;
combined_pfn = buddy_pfn & pfn;
higher_page = page + (combined_pfn - pfn);
buddy_pfn = __find_buddy_pfn(combined_pfn, order + 1);
higher_buddy = higher_page + (buddy_pfn - combined_pfn);
if (pfn_valid_within(buddy_pfn) &&
page_is_buddy(higher_page, higher_buddy, order + 1)) {
list_add_tail(&page->lru,
&zone->free_area[order].free_list[migratetype]);
goto out;
}
}
/* 非 order == 0 页面放入对应 zone 的 free_list */
list_add(&page->lru, &zone->free_area[order].free_list[migratetype]);
out:
zone->free_area[order].nr_free++;
}
最终，形成如下图所示的初始的内存系统管理状态：
3. 参考资料
[1] Understanding The Linux Virtual Memory Manager
[2] 《Professional Linux Kernel Architeture.pdf》
[3] linux内存子系统 - buddy 子系统2 - memblock 到 buddy
浙公网安备 33010602011771号
