Linux 进程树图解

目录

• 1. 前言
• 2. 背景
• 3. 图解进程树
  • 3.1 初始状态
  • 3.2 经 kthread() 或 fork() 创建第1个进程后
  • 3.3 经 clone() 创建第2个进程后
• 4. 后记
• 5. 扩展

1. 前言

限于作者能力水平，本文可能存在谬误，因此而给读者带来的损失，作者不做任何承诺。

2. 背景

本文基于 Linux 4.14 内核源码进行分析。

3. 图解进程树

3.1 初始状态

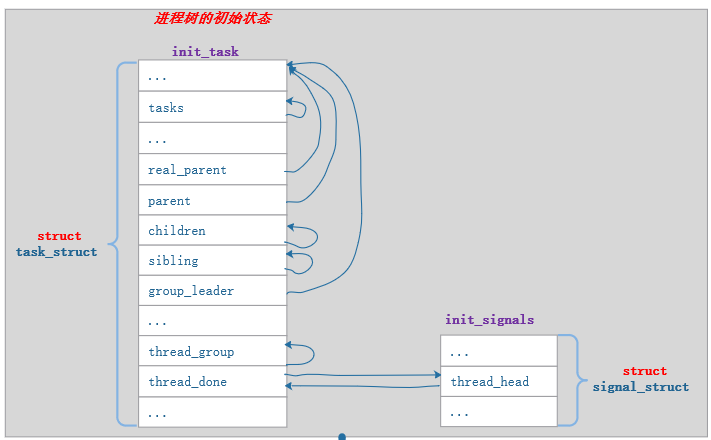

初始系统中只有 init_task 祖先进程，此时进程树的状态如下：

3.2 经 kthread() 或 fork() 创建第1个进程后

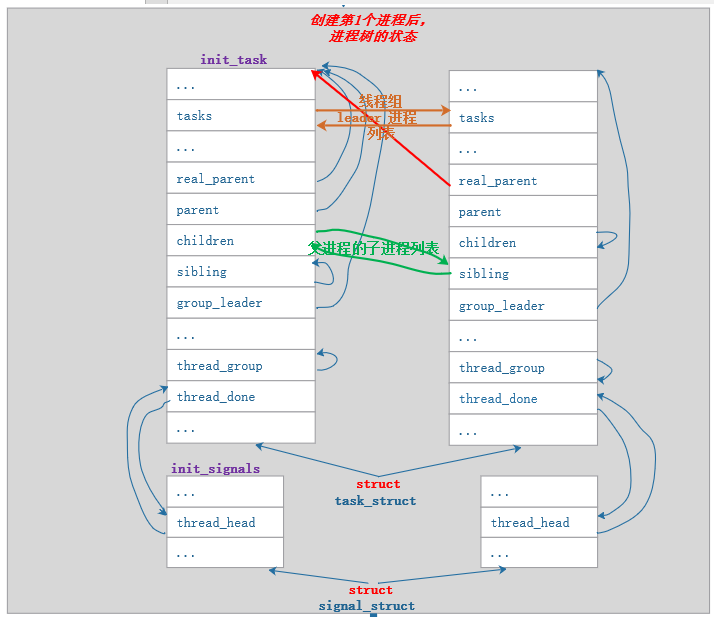

经 kernel_thread() 或 __kthread_create_on_node() 或 fork() 或 vfork() 创建第1个进程后，进程树由上一小节中的图示变为下图的状态：

3.3 经 clone() 创建第2个进程后

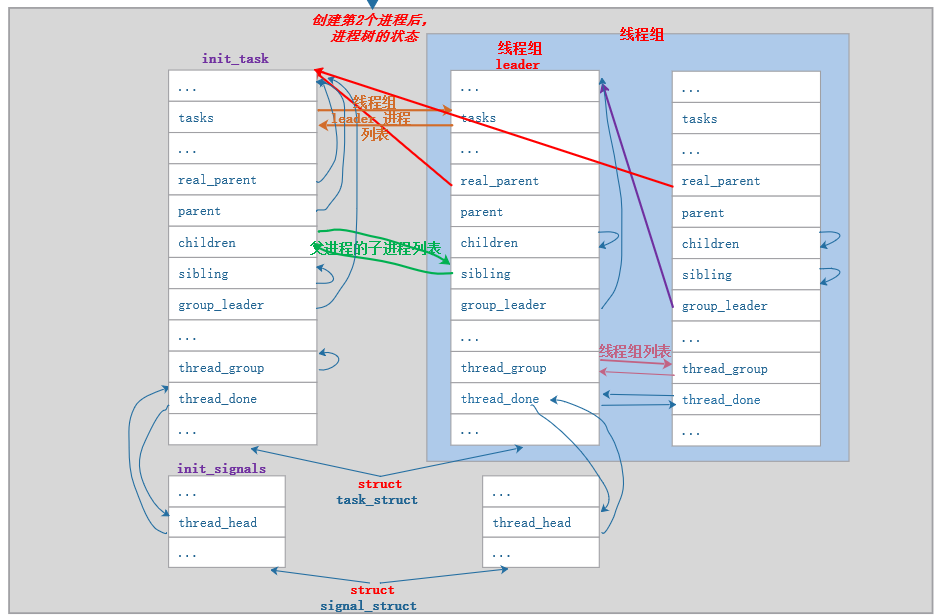

在上一小节的基础上，在第1个进程里调用 clone(CLONE_THREAD, ...) 创建第2个进程后，进程树状态如下：

4. 后记

了解进程树的结构，对于了解调度子系统是有益的，譬如理解进程的退出终止过程、信号处理相关逻辑都会带来好处。

5. 扩展

本篇没有展示 进程组、session、namespace 等，感兴趣的读者可自行查阅相关资料。
