RNN

RNN

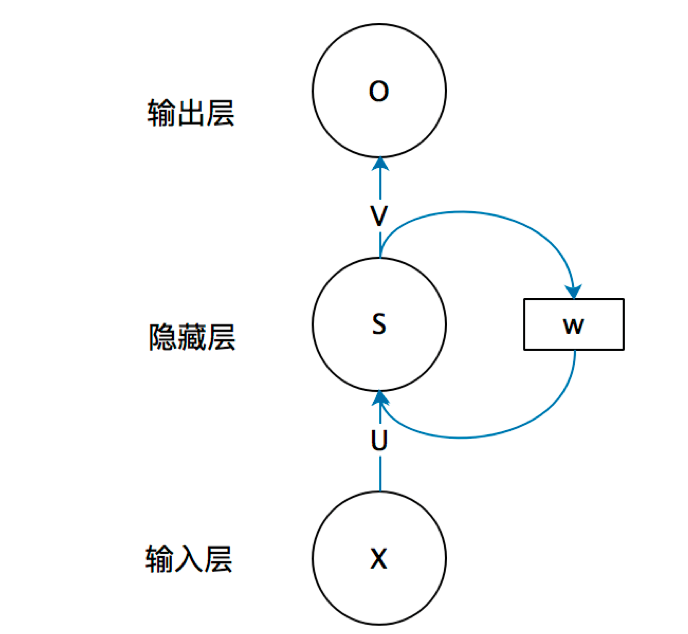

首先看一个简单的循环神经网络如，它由输入层、一个隐藏层和一个输出层组成：

如果把上面有W的那个带箭头的圈去掉，它就变成了最普通的全连接神经网络。x是一个向量，它表示输入层的值（这里面没有画出来表示神经元节点的圆圈）；s是一个向量，它表示隐藏层的值（这里隐藏层面画了一个节点，你也可以想象这一层其实是多个节点，节点数与向量s的维度相同）；
U是输入层到隐藏层的权重矩阵，o也是一个向量，它表示输出层的值；V是隐藏层到输出层的权重矩阵。
循环神经网络的隐藏层的值s不仅仅取决于当前这次的输入x，还取决于上一次隐藏层的值s。权重矩阵 W就是隐藏层上一次的值作为这一次的输入的权重。

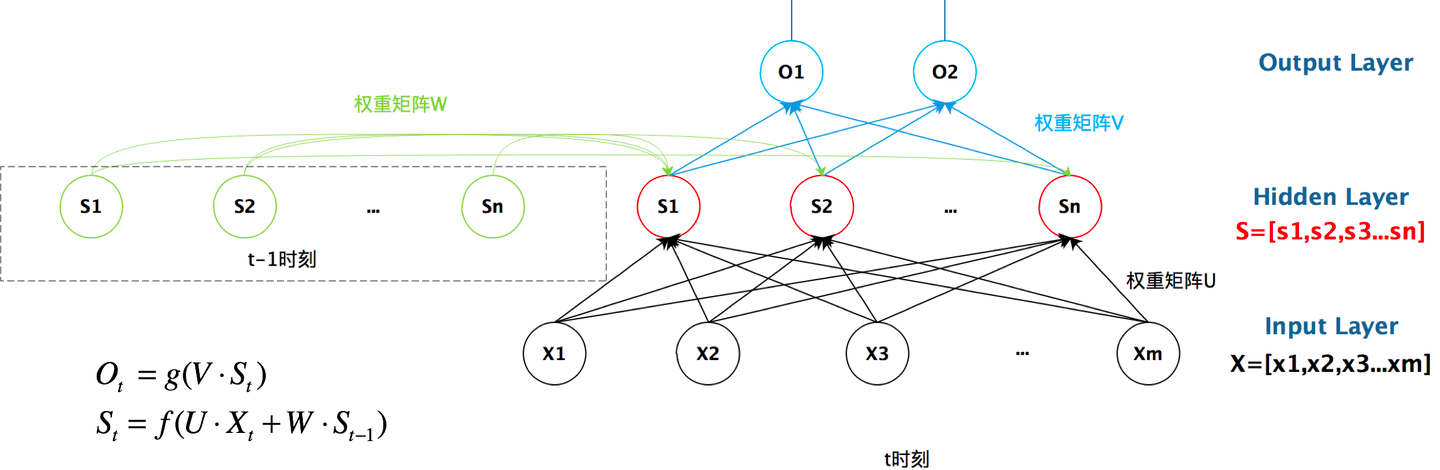

抽象图对应的具体图：

从上图就能够很清楚的看到，上一时刻的隐藏层是如何影响当前时刻的隐藏层的。
如果把上面的图展开，循环神经网络也可以画成下面这个样子：

RNN时间线展开图
现在看上去就比较清楚了，这个网络在t时刻接收到输入x_t 之后，隐藏层的值是 s_t，输出值是 o_t。关键一点是，s_t的值不仅仅取决于x_t，还取决于 s_t-1，可以用下面的公式来表示循环神经网络的计算方法：

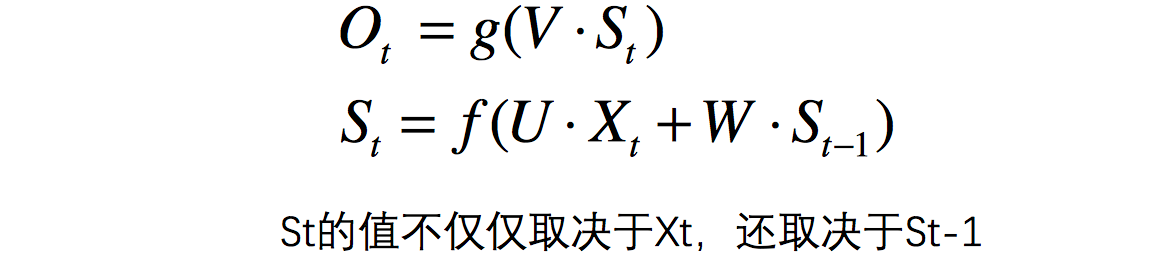

用公式表示如下：

RNN公式

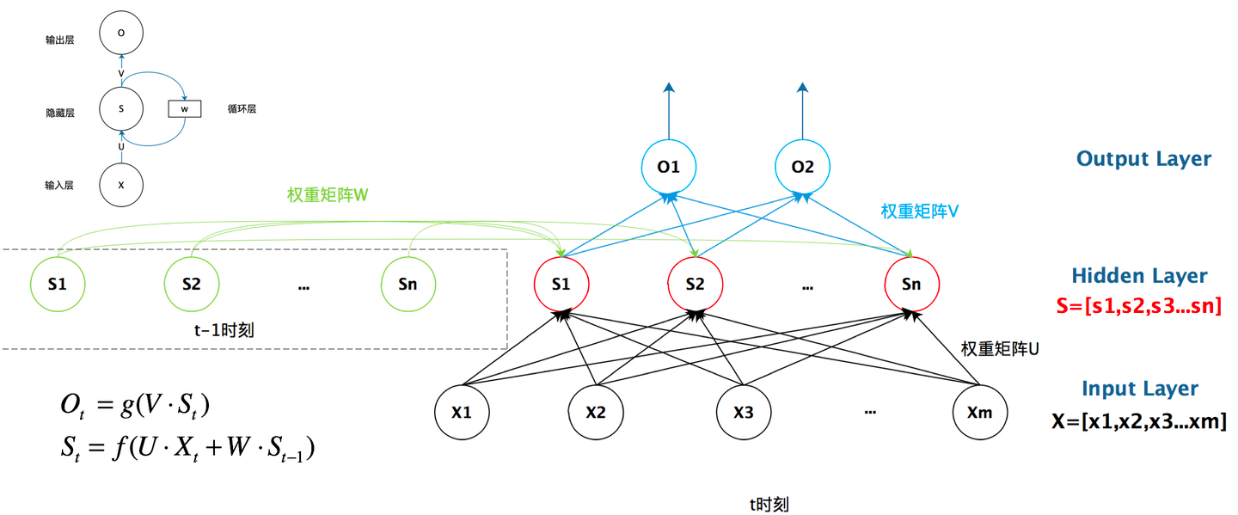

最后给出RNN的总括图：

注意：为了简单说明问题，偏置都没有包含在公式里面。
