PWM模块的周期性中断参考代码

目录

PWMX中断功能，在手册中有描述：

主要围绕R8_PWM_INT_CTRL寄存器来进行中断配置。

基于PWMX例程增加中断相关代码如下：

#include "CH58x_common.h"

/*********************************************************************
 * @fn      main
 *
 * @brief   主函数
 *
 * @return  none
 */
int main()
{
    SetSysClock(CLK_SOURCE_PLL_60MHz);

    GPIOA_ModeCfg(GPIO_Pin_5, GPIO_ModeOut_PP_5mA);
    GPIOA_SetBits(GPIO_Pin_5);

    /* 配置GPIO */
    GPIOA_ModeCfg(GPIO_Pin_12, GPIO_ModeOut_PP_5mA); // PA12 - PWM4
    GPIOA_ModeCfg(GPIO_Pin_13, GPIO_ModeOut_PP_5mA); // PA13 - PWM5
    GPIOB_ModeCfg(GPIO_Pin_0, GPIO_ModeOut_PP_5mA);  // PB0 - PWM6
    GPIOB_ModeCfg(GPIO_Pin_4, GPIO_ModeOut_PP_5mA);  // PB4 - PWM7
    GPIOB_ModeCfg(GPIO_Pin_6, GPIO_ModeOut_PP_5mA);  // PB6 - PWM8
    GPIOB_ModeCfg(GPIO_Pin_7, GPIO_ModeOut_PP_5mA);  // PB7 - PWM9
    GPIOB_ModeCfg(GPIO_Pin_14, GPIO_ModeOut_PP_5mA); // PB14 - PWM10
                                                     //  GPIOB_ModeCfg(GPIO_Pin_23, GPIO_ModeOut_PP_5mA); // PB23 - PWM11 此脚复用为外部复位脚，需要关闭此功能才能开启PWM功能

    PWMX_CLKCfg(4);                                   // cycle = 4/Fsys
    PWMX_CycleCfg(PWMX_Cycle_64);                     // 周期 = 64*cycle
    PWMX_ACTOUT(CH_PWM4, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM5, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM6, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM7, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM8, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM9, 64 / 4, Low_Level, ENABLE);  // 25% 占空比
    PWMX_ACTOUT(CH_PWM10, 64 / 4, Low_Level, ENABLE); // 25% 占空比

    //使能中断
    R8_PWM_INT_CTRL |= RB_PWM_IE_CYC;
    PFIC_EnableIRQ(PWMX_SPI1_IRQn);

    while(1);
}

__INTERRUPT
__HIGH_CODE
void PWMX_IRQHandler(void)
{
    R8_PWM_INT_CTRL |= RB_PWM_IF_CYC;   //清中断标志
    GPIOA_InverseBits(GPIO_Pin_5);
}

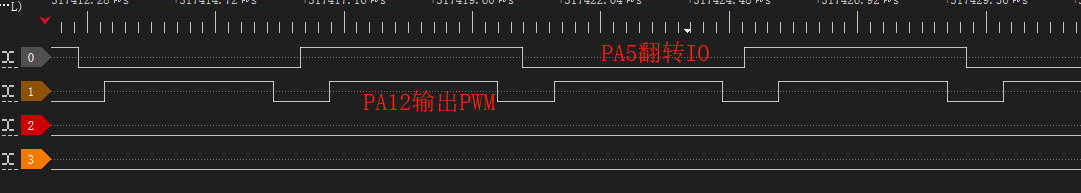

波形：
