而数年前被Intel多番吐槽的“注水版制造工艺”问题，在上述数字面前基本已无还嘴之力。我们不妨回顾一下近年来TSMC以及其他主要晶圆代工厂，在不同工艺节点对应的晶体管密度表现（从低到高）：

  • 台积电16nm：28.2MTr/mm²

  • 三星/格芯14nm：32.5MTr/mm²

  • 台积电12nm：33.8MTr/mm²

  • 格芯12nm：36.7MTr/mm²

  • Intel 14nm：43.5MTr/mm²

  • 三星10nm：51.8MTr/mm²

  • 台积电10nm：51.8MTr/mm²

  • 三星8nm：60.3MTr/mm²

  • 台积电7nmHPC：66.7MTr/mm²

  • 三星7nm：95.3MTr/mm²

  • 台积电7nmFF+：96.5MTr/mm²

  • Intel 10nm：100.76MTr/mm²

  • 台积电5nm：171.3MTr/mm²   N5实际晶体管密度127 MTr/mm²，N3提升至195 MTr/mm²，但命名跳过4nm直接进入3nm时代；衍生节点策略：推出N4P/N4X等变体，将5nm优化工艺包装成"4nm家族"，性能提升仅8%却收割市场溢价。4LPP制程工艺实为5nm优化版，通过调整鳍片高度获得6%功耗优化，却以全新节点名义收费。

  • 台积电3nm：273MTx/mm²  混合密度：除了标准之外，芯片制造企业还将高密度SRAM单元与逻辑单元加权计算，这样会显得密度更大，比如TSMC N3制程工艺就宣称达到了惊人的290 MTr/mm²，但实际逻辑区仅170 MTr/mm²；
  • 三星3nm GAA陷阱：全球首个宣称量产的3GAAE工艺，实际密度仅170 MTr/mm²，反被TSMC N3E以202 MTr/mm²后发制人
  • 台积电 N2 工艺的高密度 (HD) 标准单元晶体管密度达到了 313 MTr / mm2，远超 Intel 18A (238 MTr / mm2) 和三星 SF2 / SF3P (231 MTr / mm2)





工艺TSMC N2TSMC N2PTSMC A16Intel 18AIntel 18AP



密度（MTr/mm2)
237
237
260
184
184




性能
1.56X
1.64X
1.77X
1.65X
1.73X




能耗比
3.00X
3.33X
4.02X
3.04X
3.37X










void sub(uint64_t *r, uint64_t a, uint8_t* c){
    *c = s64(0, *r, a, r);
}

void sbb(uint64_t *r, uint64_t a, uint8_t* c){
    *c = s64(*c, *r, a, r);
}

typedef uint64_t u128[2];
void addU128(u128 h, const u128 f) {
    uint8_t cf;
    sub(&h[0], f[0], &cf);
    sbb(&h[1], f[1], &cf);
}


void addU64(u128 h, const uint64_t f) {
    uint8_t cf;
    sub(&h[0], f, &cf);
    sbb(&h[1], 0, &cf);
}















随着新款MacBook Pro 16 M1系列的问世，苹果同步推出了两款PD快充充电器，其中一款便是备受瞩目的140W氮化镓充电器，它支持MagSafe磁吸功能。这款充电器已经过充电头网的拆解，并发布了详细的图文版拆解报告及视频。苹果新推出的67W PD充电器与61W型号同属60W功率等级，首次亮相于14英寸MacBook Pro基础款，填充了苹果PD快充产品线。此外，新款USB-C to MagSafe3磁吸充电线也已遭到拆解。






而今，我们将目光转向苹果另一款新推出的充电器——67W PD充电器。接下来，充电头网将对其性能进行全面测评，以揭示其实际表现。






值得一提的是，苹果此次推出的MacBook Pro有14英寸和16英寸两款，所标配的充电器各有差异。具体而言，16英寸MacBook Pro配备的是140W氮化镓充电器。而新推出的14英寸MacBook Pro基础款，则标配了苹果的67W PD充电器，这款充电器在苹果的PD快充系列中尚属首次亮相。至此，苹果的PD快速充电器产品线已经相当完备，涵盖了18W、20W、30W、61W、87W、96W以及最新的67W等多种功率选项。























苹果新推出的67W PD充电器与61W型号同属60W功率等级，首次亮相于14英寸MacBook Pro基础款，填充了苹果PD快充产品线。在产品的包装盒上，我们可以预先获悉诸多信息。现在，就让我们一起揭开苹果67W PD充电器的神秘面纱，看看它的真实面貌。






包装盒的正面直观地展示了苹果67W PD充电器的外观设计。左上角清晰地印着产品的名称，同时，苹果的品牌Logo也赫然在目，彰显着其独特的品牌魅力。绿色小箭头作为苹果产品的经典设计元素，在苹果67W PD充电器的包装上也得以延续，尽管这一设计在iPhone手机的包装中已不再出现。在苹果67W PD充电器的包装盒侧面，清晰标注了其兼容USB-C设备，并特别推荐与13英寸和14英寸的MacBook Pro搭配使用，以充分发挥其充电效能。






打开苹果67W PD充电器的包装盒，你会看到充电器被精心固定在纸胆之中，同时附带着一些纸质说明书，为使用者提供详尽的充电指南。苹果67W PD充电器在外观设计上延续了其家族的经典元素，采用PC阻燃材质的壳体进行包裹，呈现出洁白无瑕的外壳色彩。充电器具备可灵活折叠插脚与支持250V输入电压设计，提供单USB-C输出接口及媲美苹果高功率充电器的设计理念。

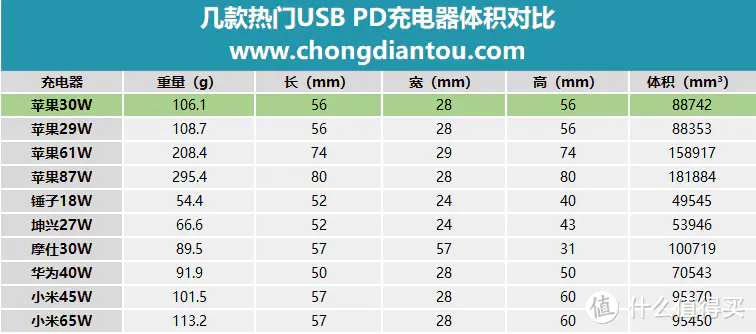

在尺寸方面，我们使用卡尺对充电器进行了实际测量，其长度（不含插脚）约为74.02毫米。充电器在手中的分量感十足，颇具存在感。充电器在宽度方面的实际测量结果约为74.04毫米。厚度方面，充电器实测约为28.59毫米。由此，我们可以推算出充电器的三维尺寸大致为74.02毫米×74.04毫米×28.59毫米，其体积约为156.68立方厘米。若以最高67瓦的输出功率来计算，该充电器的功率密度约为每立方厘米0.42瓦。充电器的净重经过实测，约为210.4克。






首先进行的是协议测试，这一环节将深入探讨充电器所支持的快充协议，以便用户能够根据实际需求选择合适的输出设备，从而享受到更为出色的快充效果。该充电器确实支持PD2.0快充协议，为用户提供稳定的快充体验。在PDO报文方面，该充电器提供了5V3A、9V3A、15V3A以及20V3.27A四个固定的输出档位，从而满足了不同设备的需求。

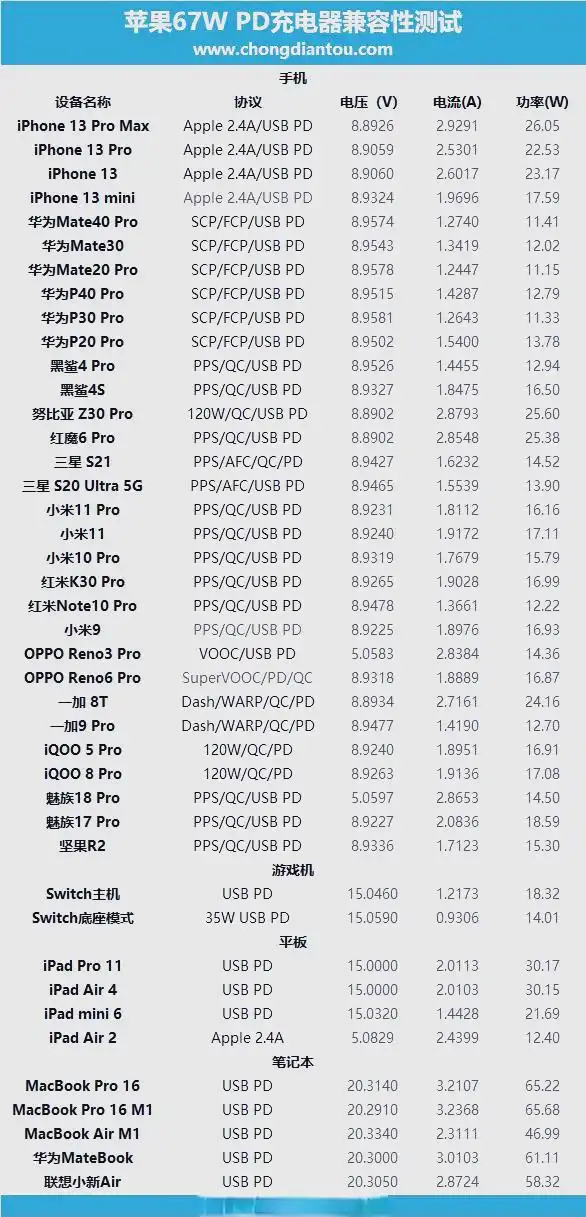

为了进一步了解苹果67W PD充电器的充电兼容性，我们进行了广泛的测试。测试过程中，我们使用了数十款设备与该充电器搭配，以确保为读者提供真实可靠的测试数据。充电器能为iPhone 13 Pro Max、iPad Pro及MacBook提供高效快充，激活Switch底座TV模式显示良好的兼容性。












为iPhone 13 Pro Max充电时，其快充功率相应地提升至顶级的8.89V 2.92A 26.04W。经过实际测试，我们发现苹果67W PD充电器能够轻松应对这一需求，为iPhone 13 Pro Max提供稳定且高效的快充服务。












为iPad Pro充电时，我们选择了输出15V高压的充电器，其功率达到30.17W。这样的配置能够满足iPad Pro的充电需求，确保高效且稳定的充电过程。












为MacBook Pro 16搭载M1 Max芯片的机型充电时，我们选定了输出20V电压的充电器，其功率高达65.67W。这样的充电配置，专为MacBook Pro 16量身打造，确保高效且安全的充电体验。












要激活Switch底座的TV模式，充电器需支持15V3A的快充档位。我们尝试使用苹果的67W PD充电器为Switch底座供电，其输出电压为15V，成功激活了Switch的底座TV模式。综合各项测试数据，我们可以得出结论，无论是为设备充电还是触发快充，这款充电器都表现出色。






022. 性能测评






在柱状图中，我们可以清晰地看到，充电过程分为三个阶段，实测 Macbook Pro 16 M1 Max 在1小时4分时达到充满，最高功率63.66W。































经过功率计的精密测试，苹果67W PD充电器待机耗电低，年费用仅0.378元，符合节能标准。在220V 50Hz的空载状态下，其功耗仅为0.073W。这意味着，在一年的时间内，其损耗的电能大约为0.63KW·h。若按照市价电为0.6元/KW·h来计算，那么这款充电器一年的电费支出大约为0.378元左右。这一数据充分展示了苹果67W PD充电器在节能方面的卓越表现。






充电器作为一种转换设备，在运行过程中会有能量损耗，这些损耗通常以热量的形式散发。在不同电压频率条件下，转换效率达87.57%至92.17%，纹波值优于国家标准。


















在220V 50Hz的电压频率下，我们对苹果67W PD充电器进行了全面的转换效率测试。当充电器的输出功率被拉满时，我们分别在五个不同的电压档位进行了详细测量。通过对比插线板AC端的输入功率与USB端的输出功率，我们计算出充电器的转换效率在87.57%至92.17%的范围内。


















我们进行了温度测试。由于充电器在工作时会产生转换效率的问题，其中一部分损耗会以热量的形式释放，因此我们特别增设了这一测试环节。连续运行1小时后，充电器表面最高温度为51.9℃，表现出良好的散热性能。












经过1小时的持续输出，我们测量到充电器表面的最高温度为51.9℃。












经过全面的测评，苹果67W PD充电器以其出色的性能，进一步丰富了苹果快充家族的产品线。目前在PD快速充电器市场上，苹果已经推出了整整十款PD充电器，其功率范围从18W一直延伸到140W，为不同用户提供了广泛的选择。其中，苹果67W PD充电器以其独特的外观设计脱颖而出，白色壳体搭配单USB-C输出接口，以及可拆卸式插头，既实用又美观。在性能上，它支持PD快充，并提供5V3A、9V3A、15V3A和20V3.27A四个固定输出档位，从而满足手机、平板以及笔记本电脑的各种快充需求。
