SDF延时文件中, 为什么有负的延时

参考链接： https://zhuanlan.zhihu.com/p/37243944?from_voters_page=true

出现负的net delay情况如下：

Drive的驱动能力够大

Input transition足够小

Output load比较小

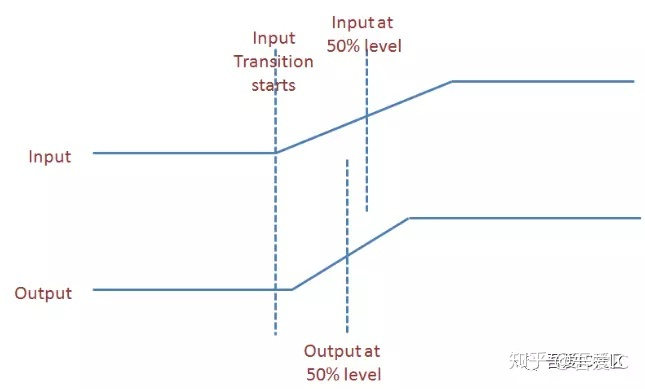

 也就是在电平transition时，transition的start肯定是output晚于input的，但是output可能会比input先达到阈值电压，从而构成了负的cell delay.
