计算机网络第二讲 物理层

计算机网络第二讲 物理层

考点一：物理层通信

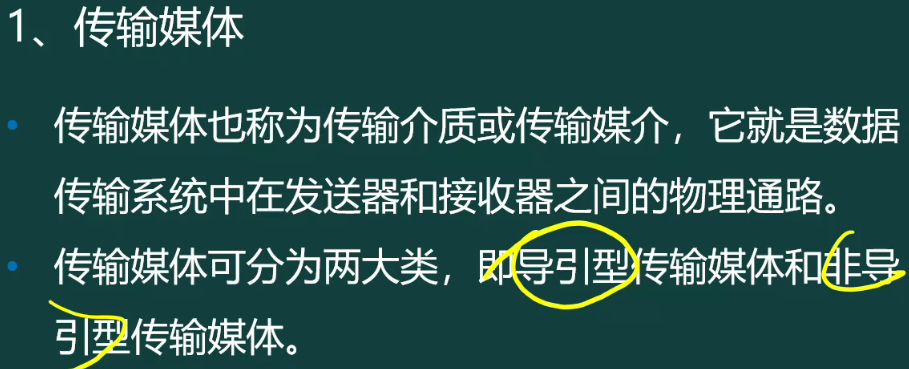

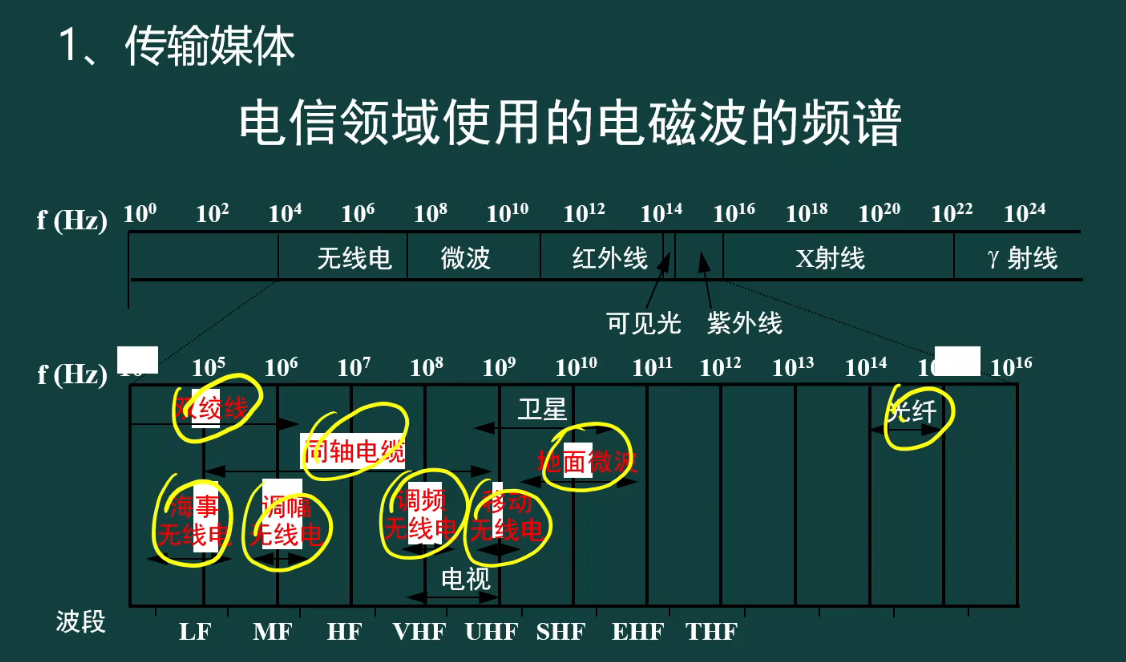

1. 传输媒体

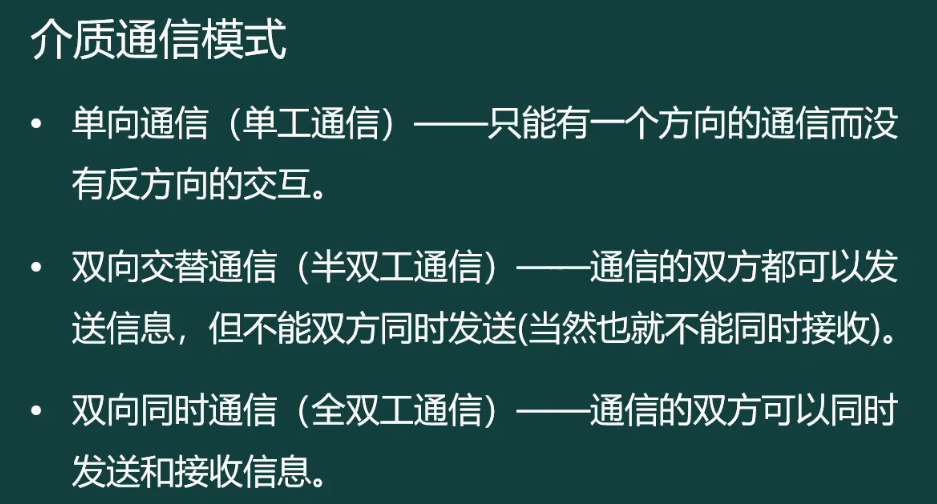

介质通信模式

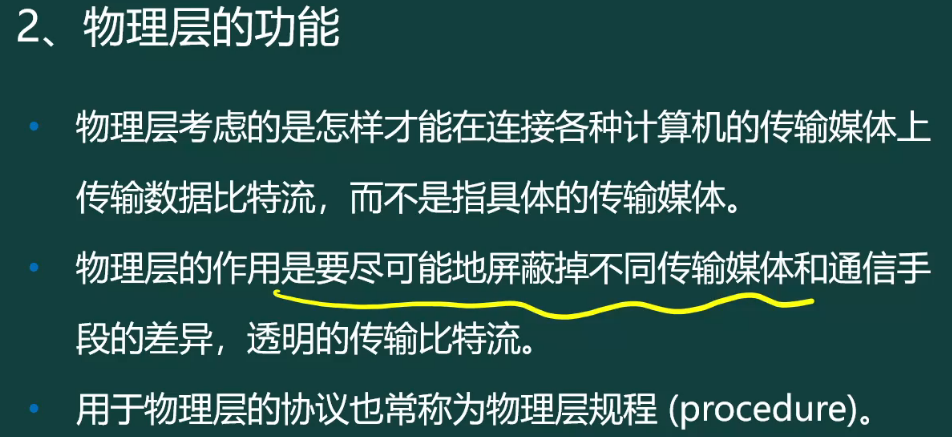

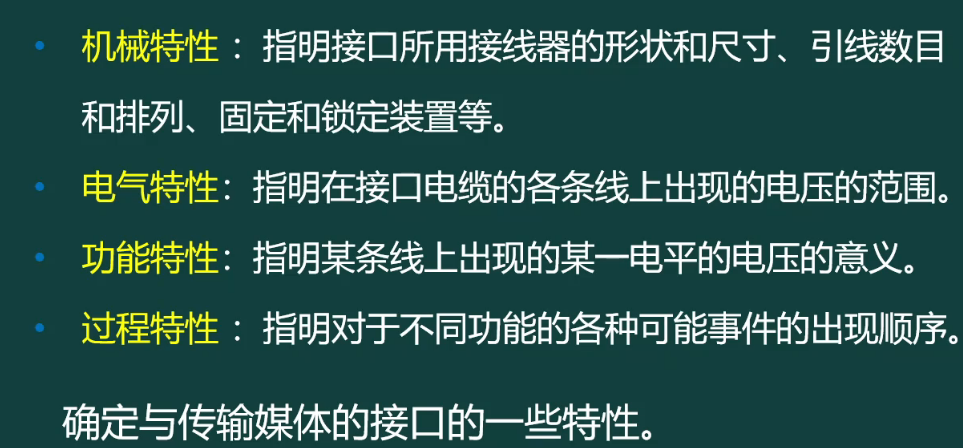

2. 物理层的功能

考点二：编码与调制

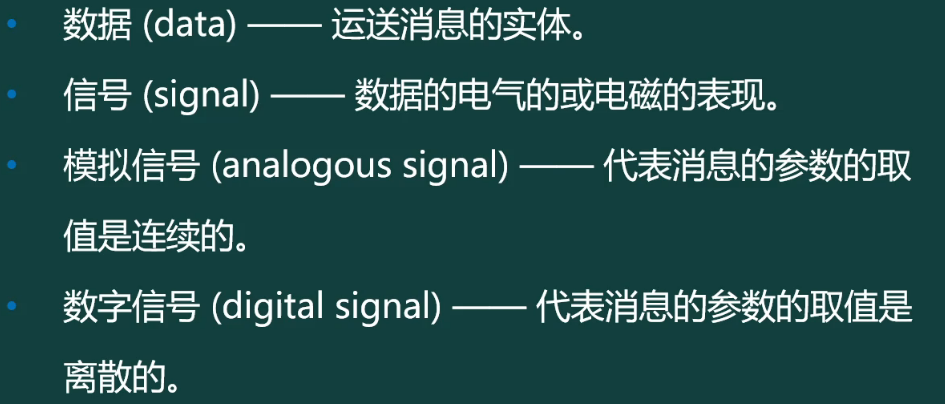

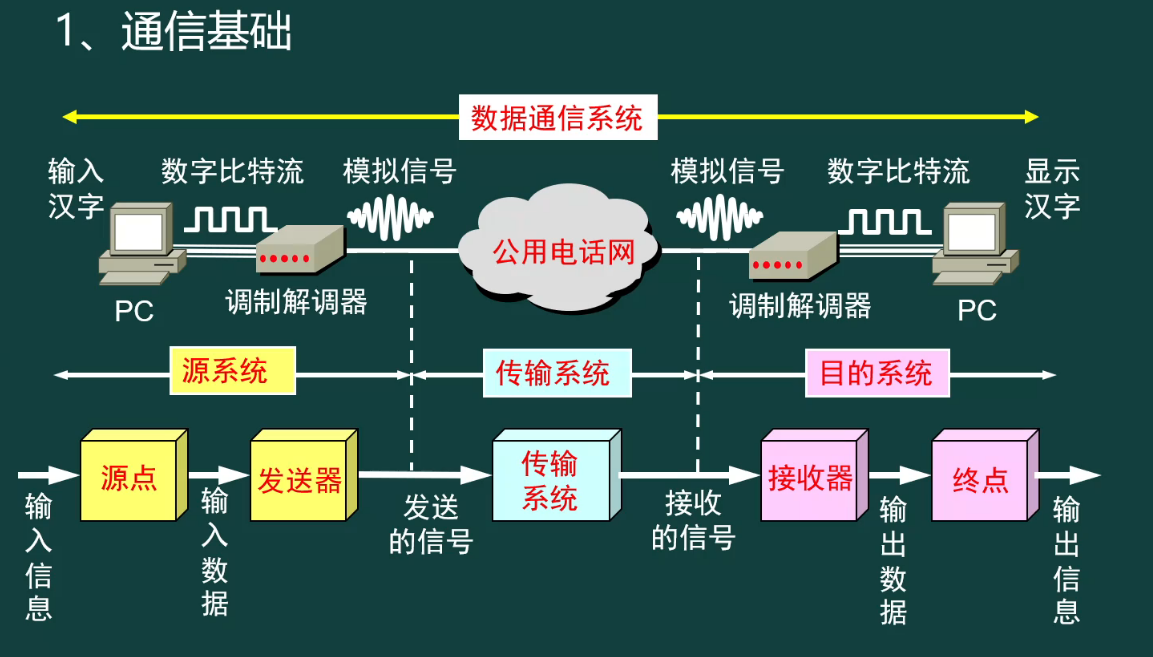

1. 通信基础

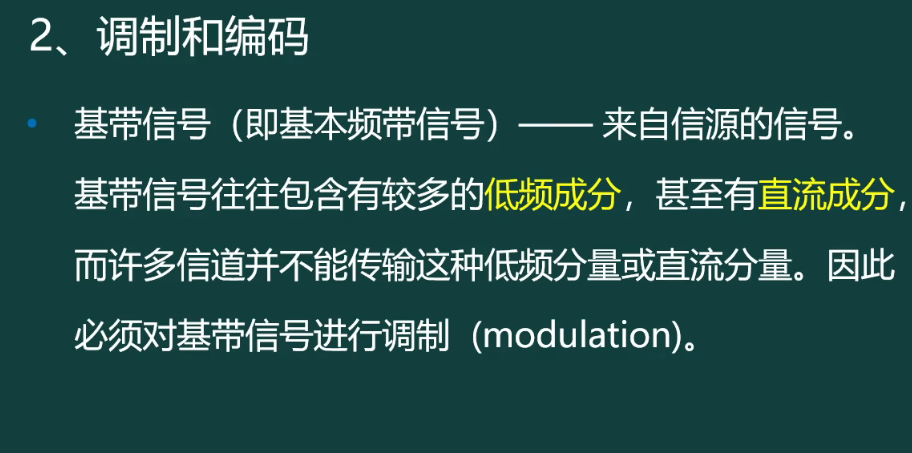

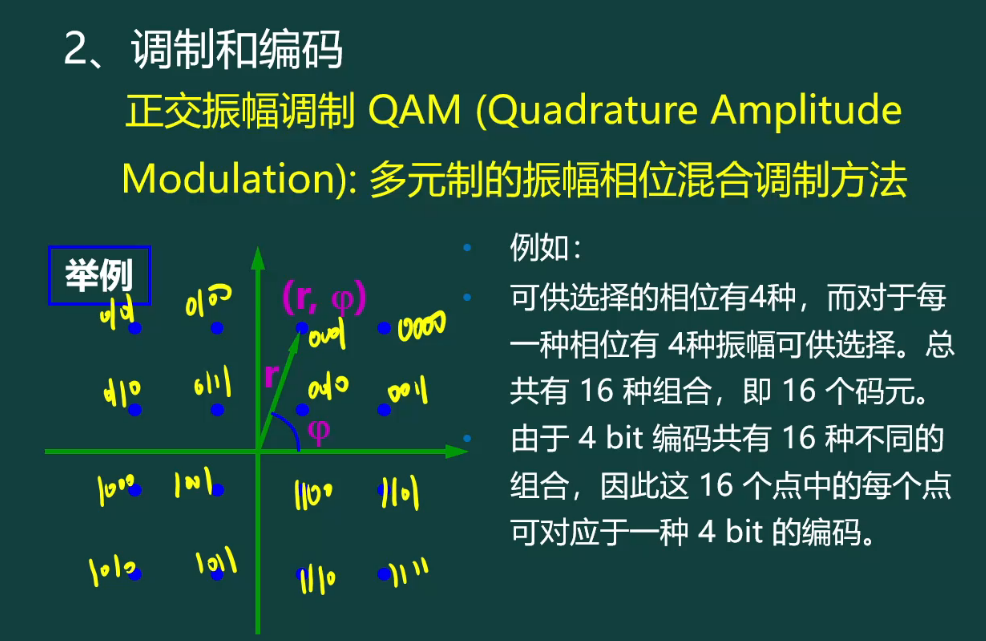

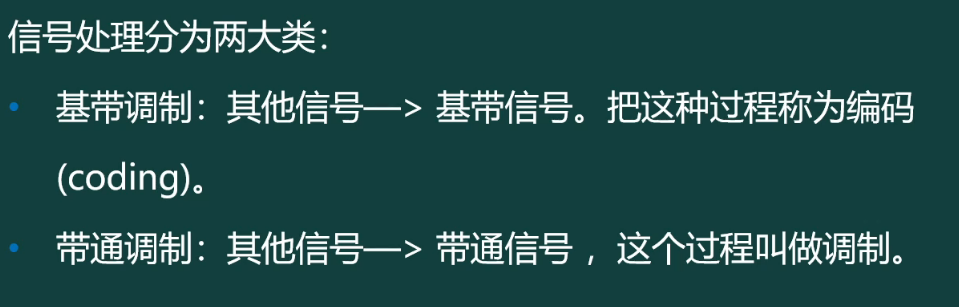

2. 编码与调制

物理层互联要求：传输速率一致，协议可不一致

通信媒体（即接口设备）的参数和特性属于机械特性

同步传输：以数据块为单位，时间间隔固定，接收方用时序信息校验

异步传输：以字符为单位，接收方通过字符起始码和停止码确定接收信息，可不按同一时序工作

基带传输：近距离传输不经调制直接在信道上传输

频带传输：利用模拟通信信道传输数字信号调制数据信号

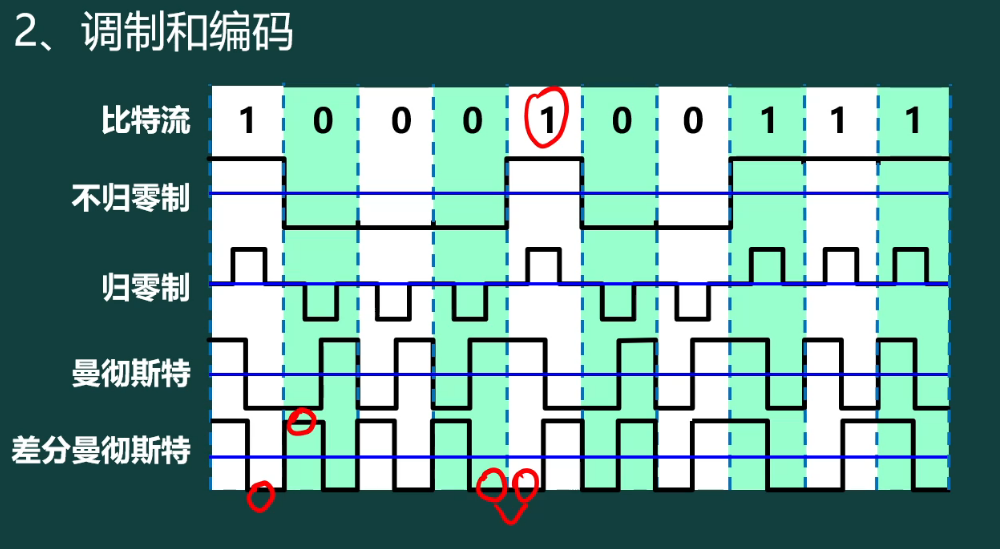

该图曼彻斯特波形有问题，与书上定义相反

理论上可以反过来定义，不管怎么搞，就是通过不同形状区分

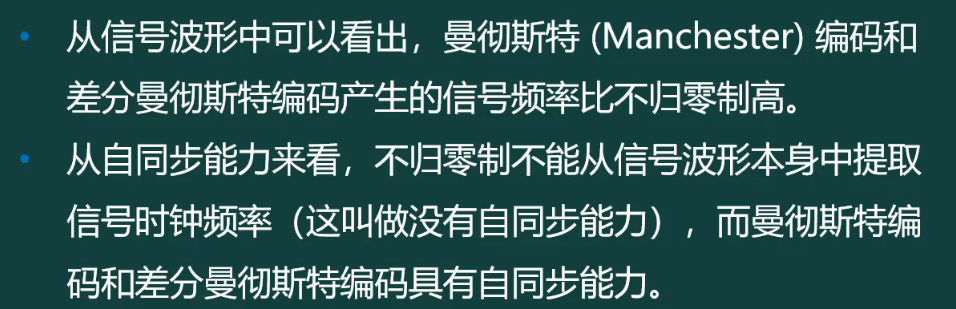

曼彻斯特编码：有高向低为0，由低向高位1

码元：一个波形

波特=码元

波形不同->含义不同->码元是携带信息的

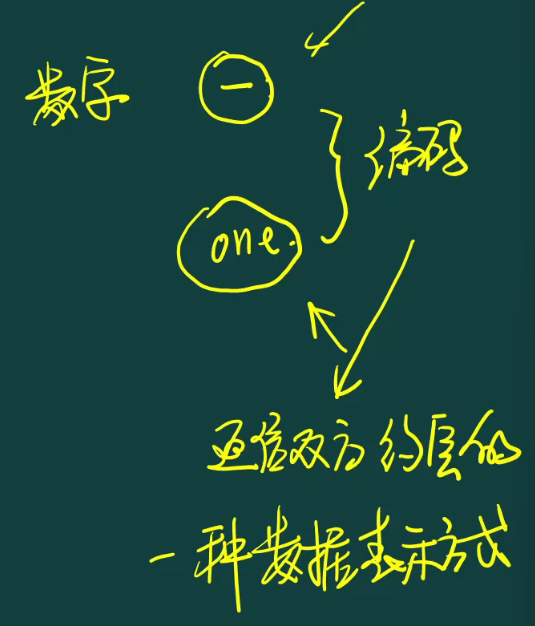

约定->编码

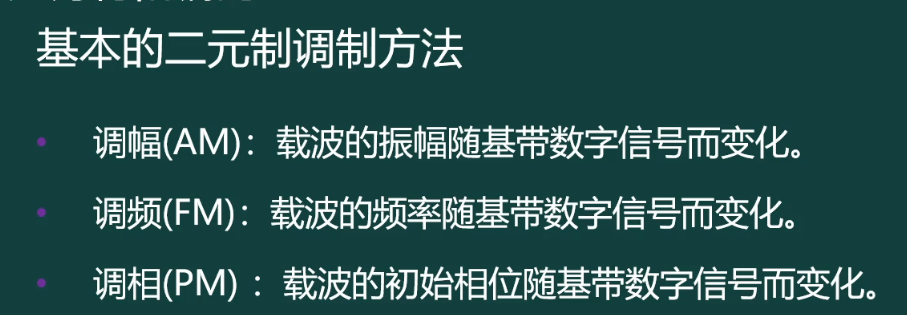

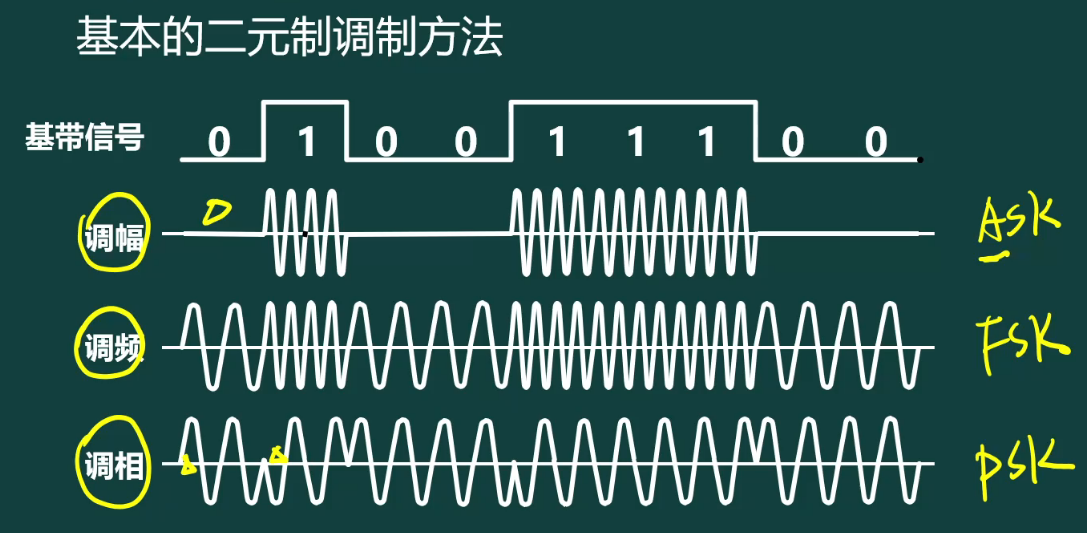

移幅键控法ASK

移频键控法FSK

移相键控法PSK

考点三：物理层带宽计算

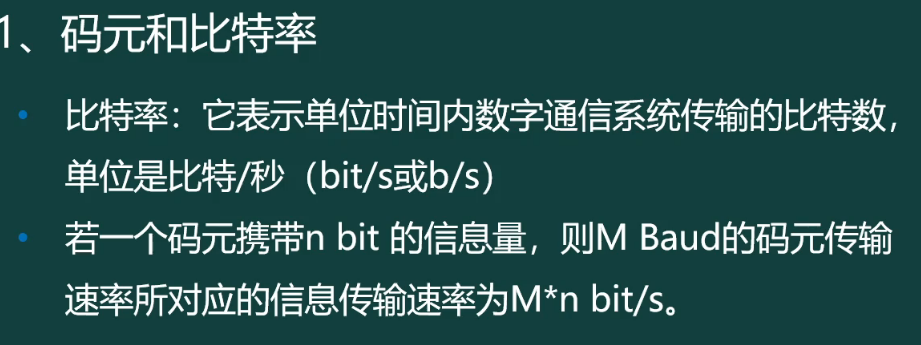

1. 码和波特率

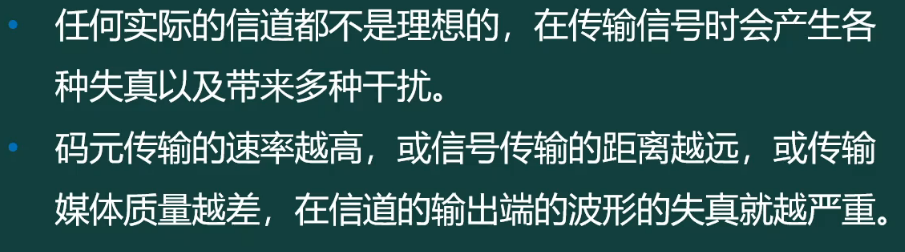

2. 信道的极限容量

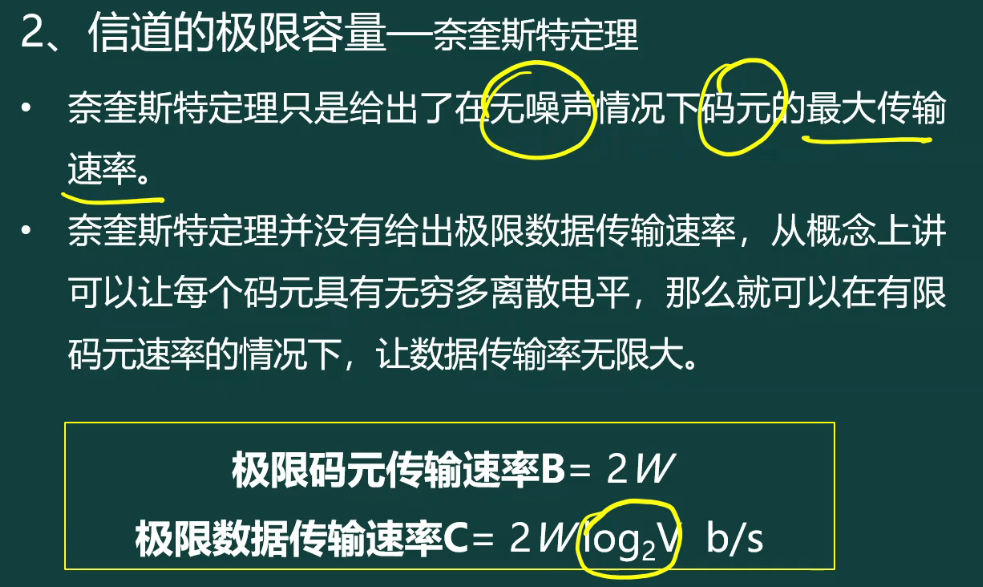

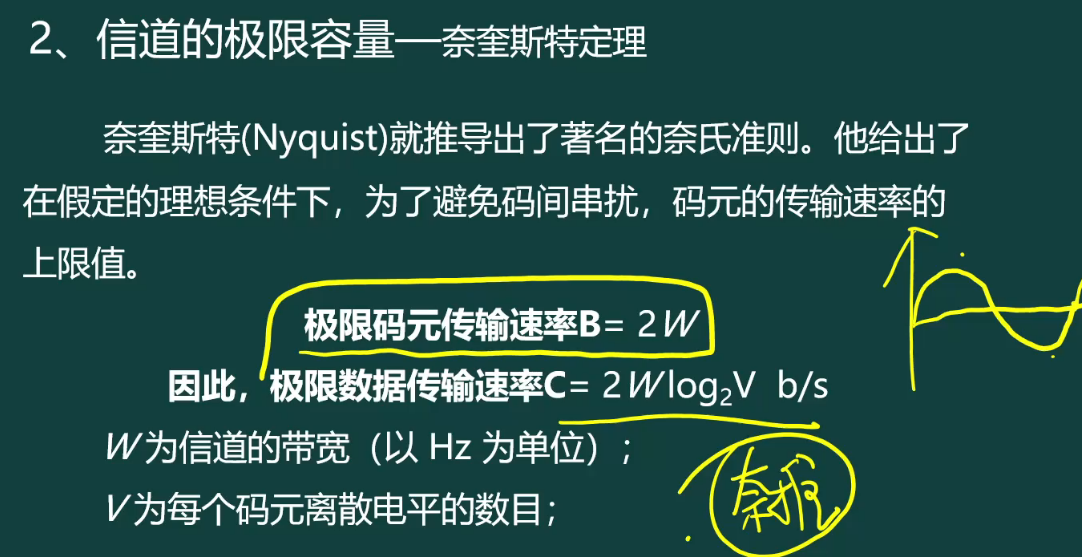

1. 奈奎斯特定理

   无噪声情况

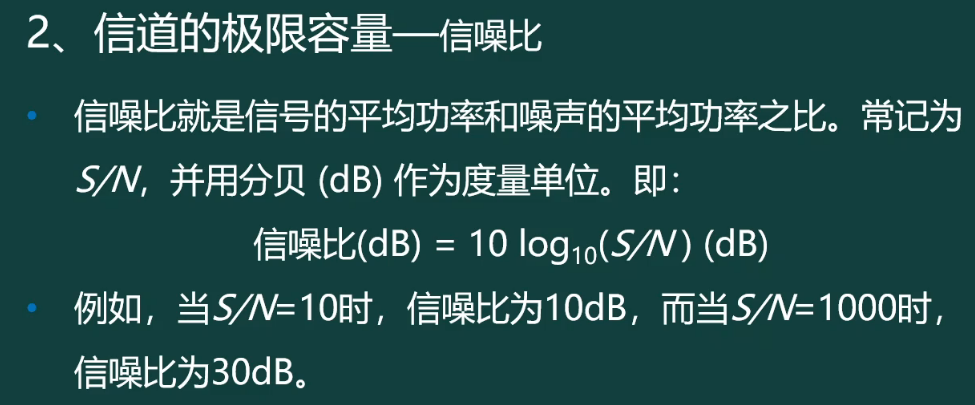

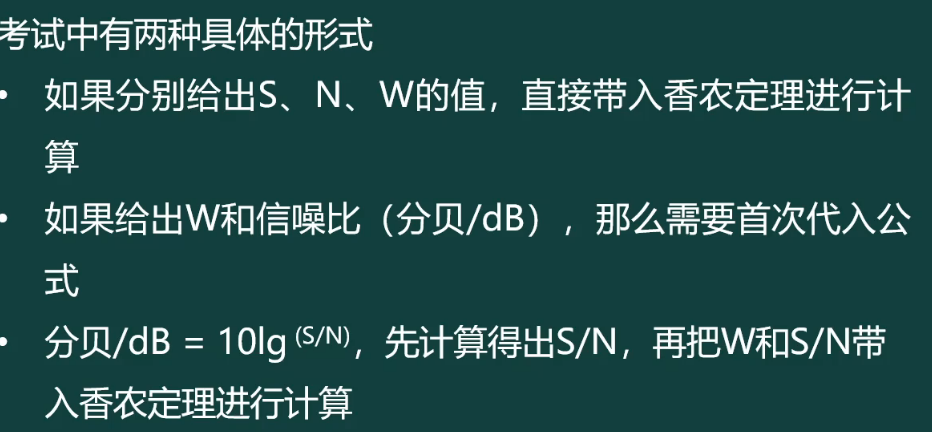

2. 信噪比

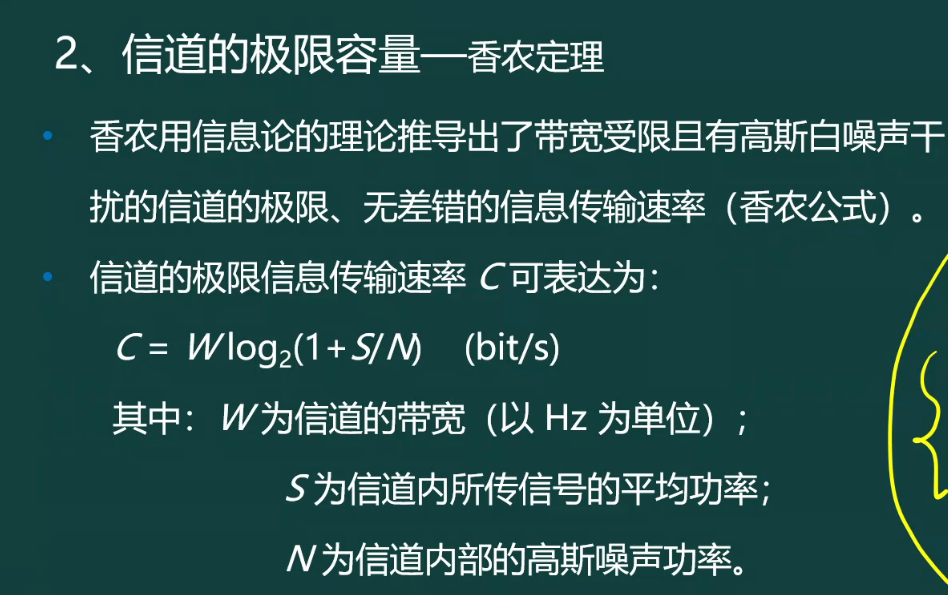

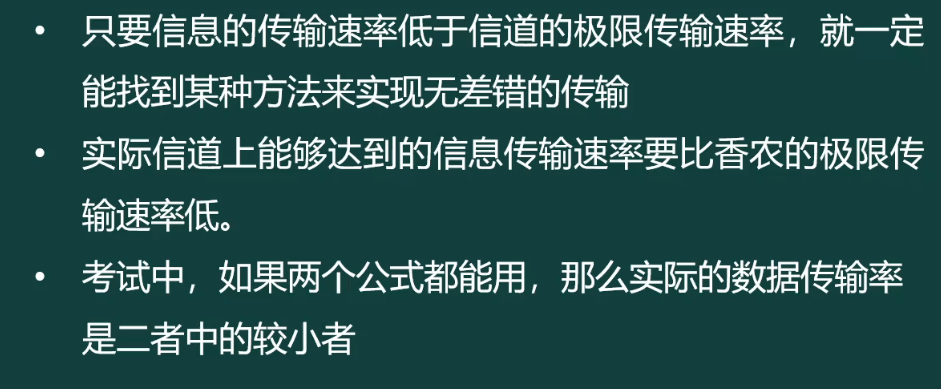

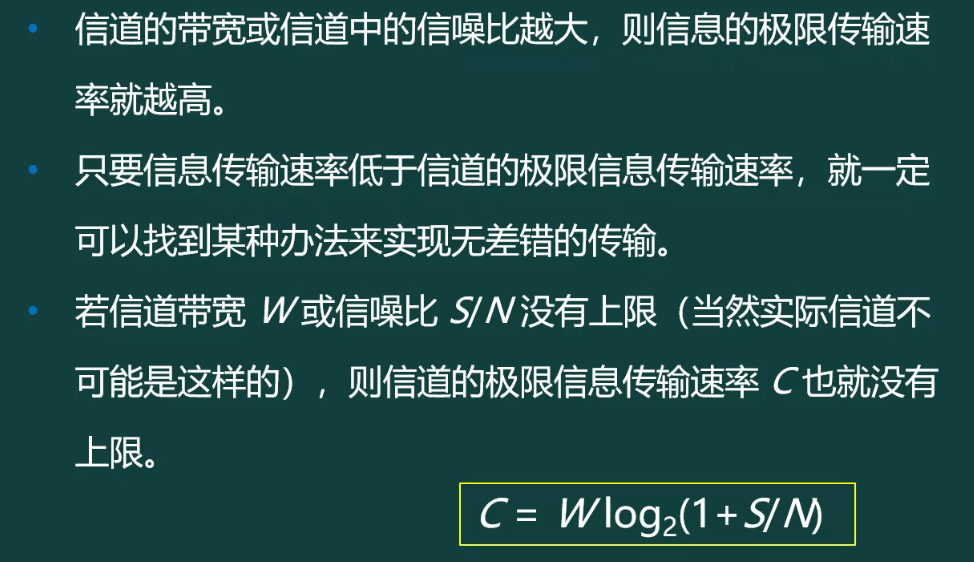

3. 香农定理

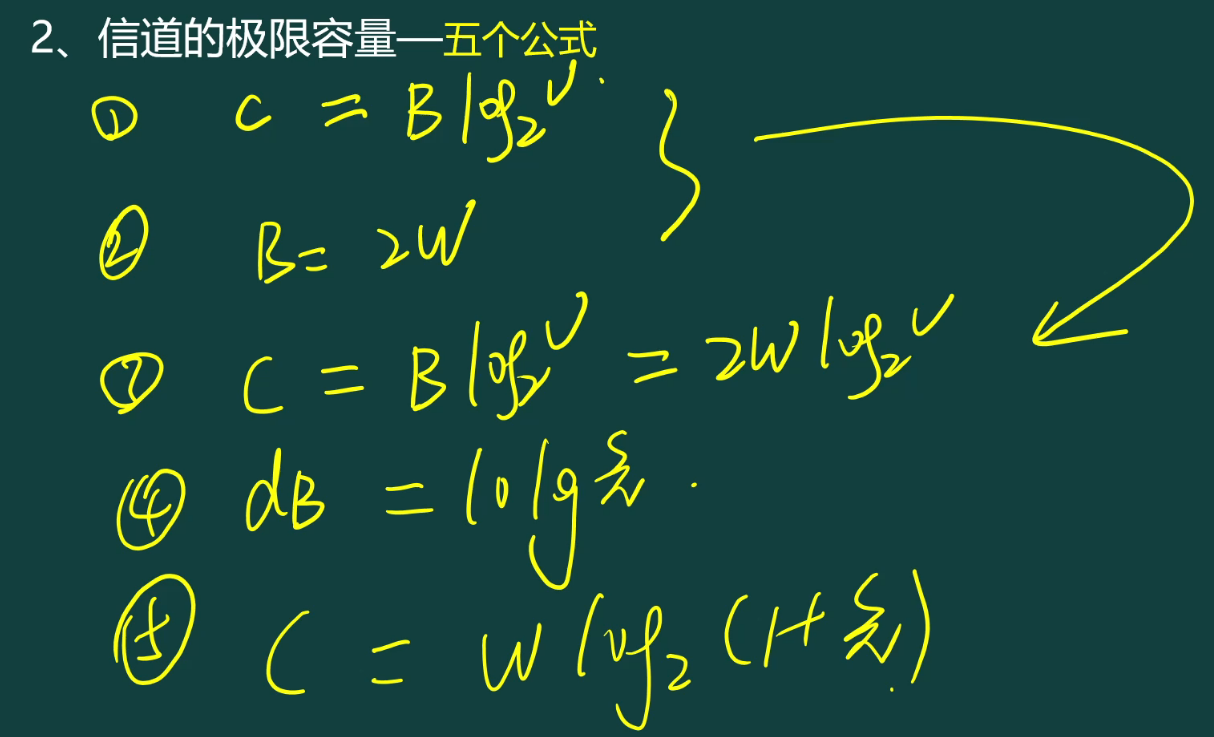

4. 五个公式



考点五：物理层下的传输媒体

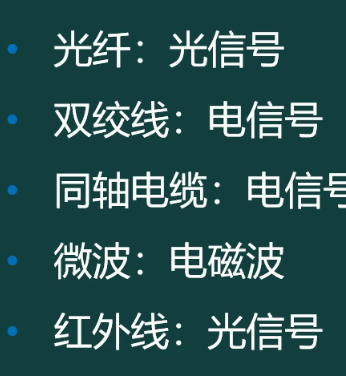

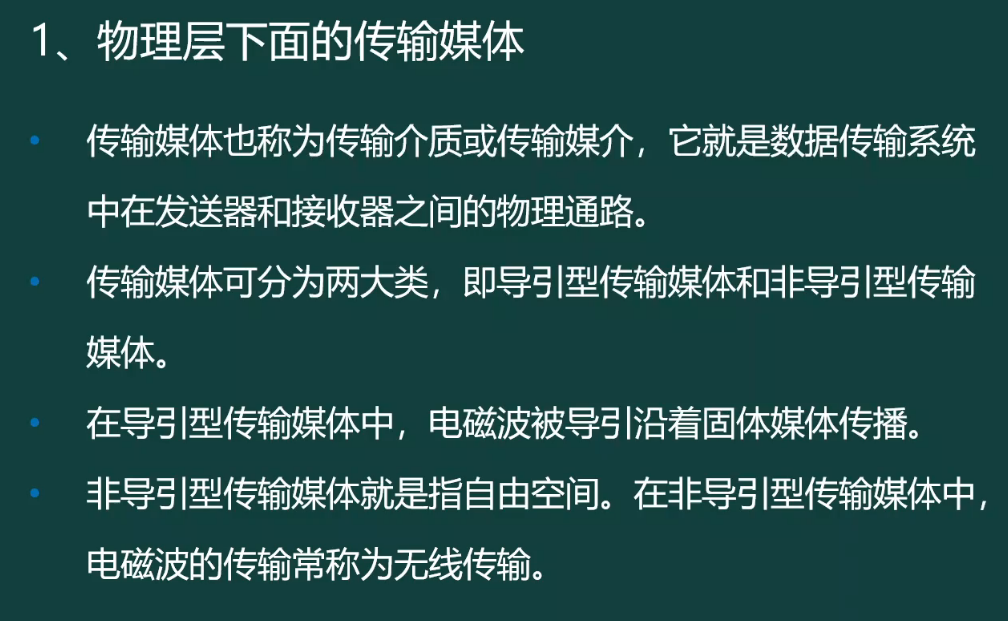

1. 传输媒体

2. 导引线传输媒体

但线有电阻只能传几百米

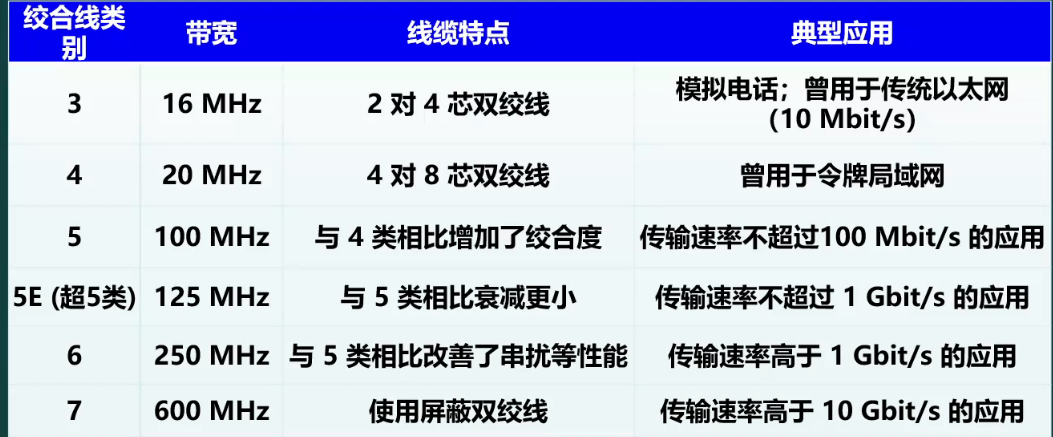

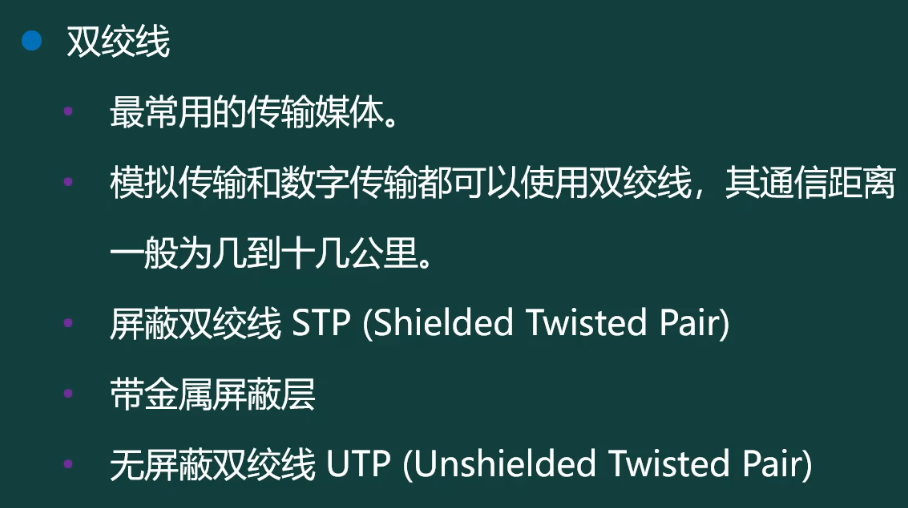

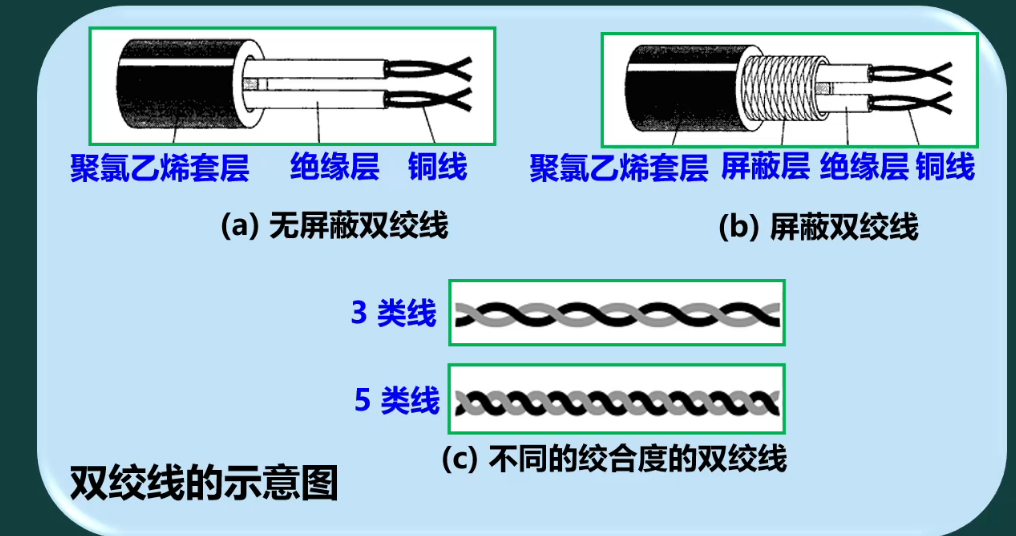

• 双绞线

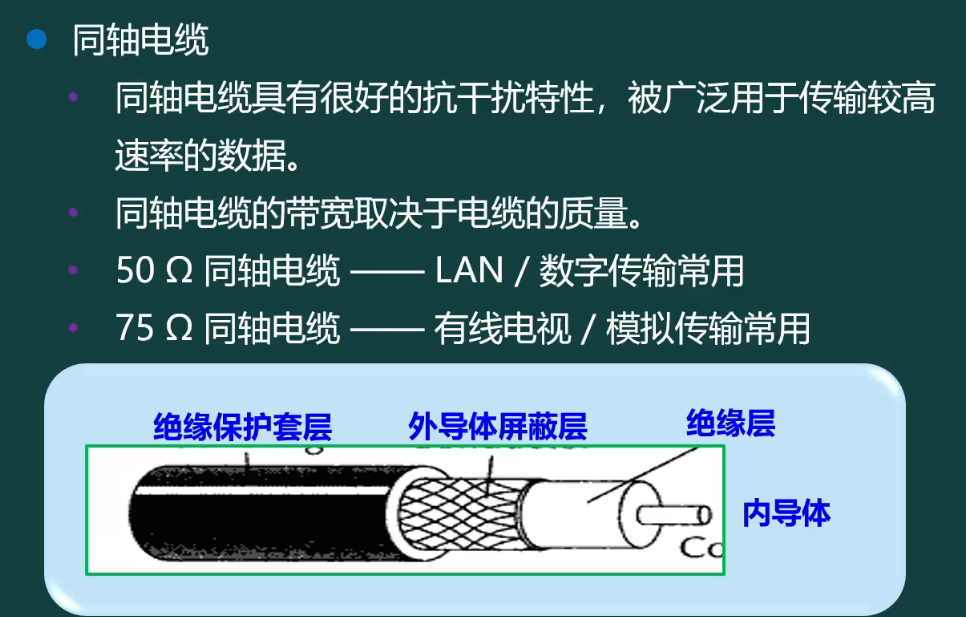

• 同轴电缆

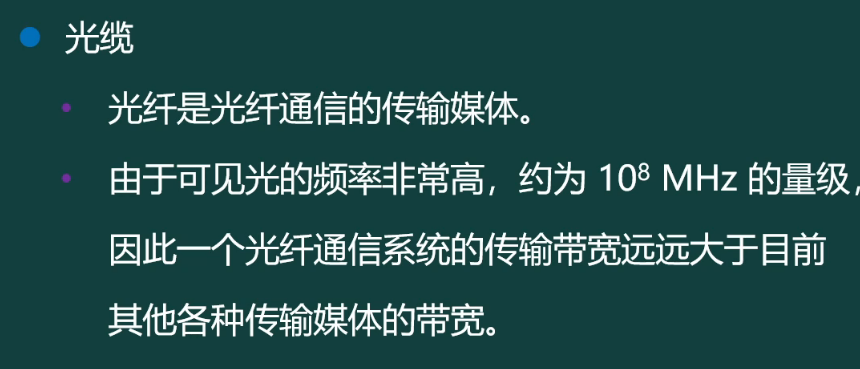

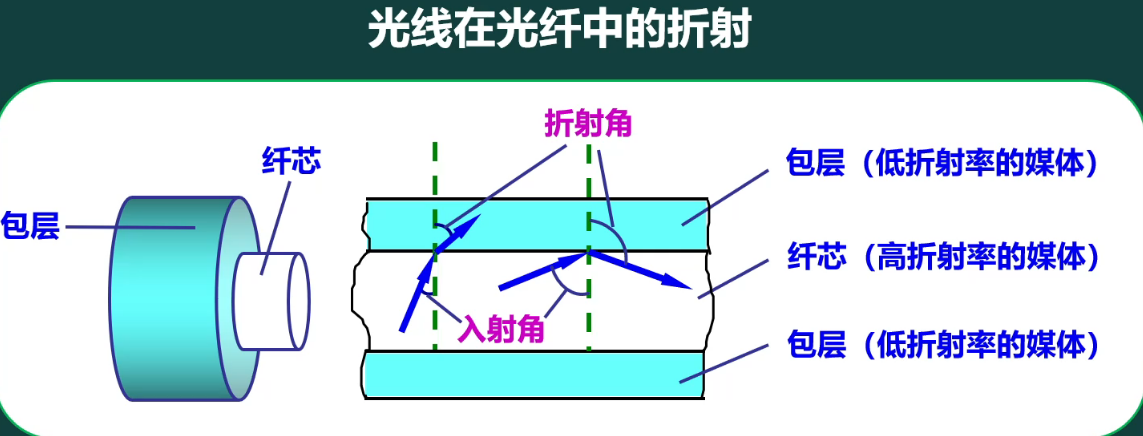

• 光缆

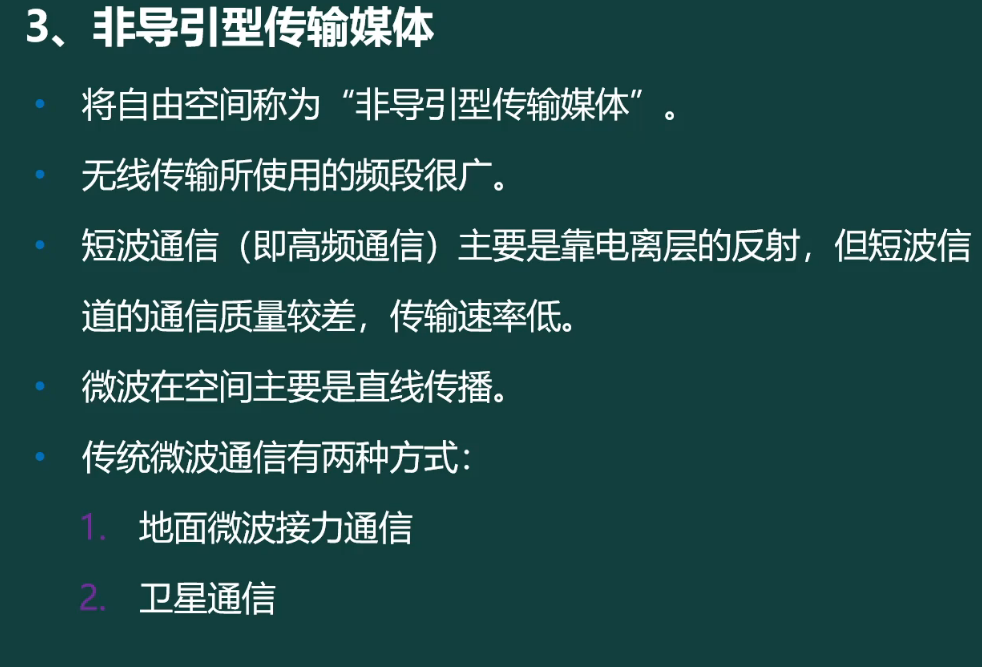

3. 非引导型传输媒体

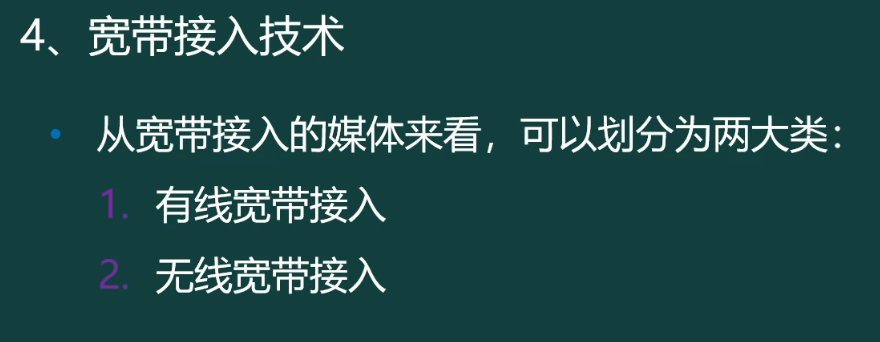

4. 宽带接入技术

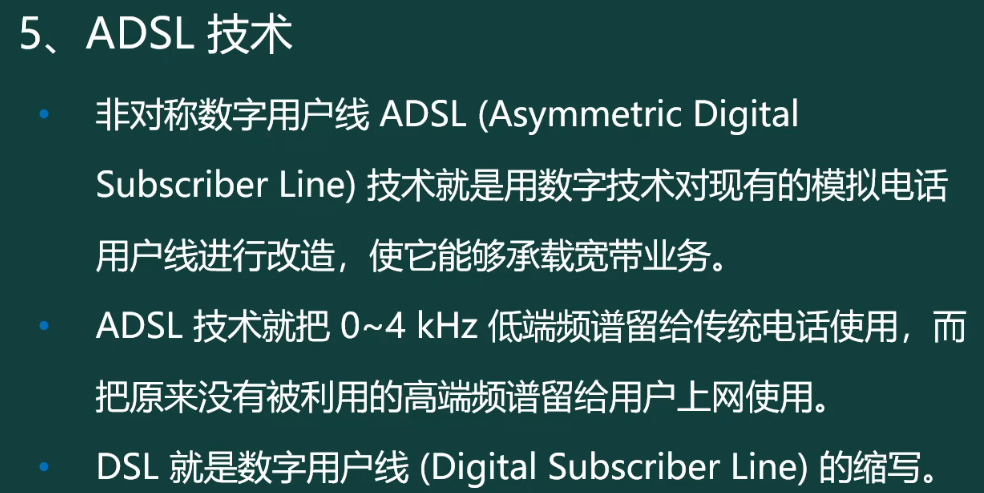

5. ADSL技术

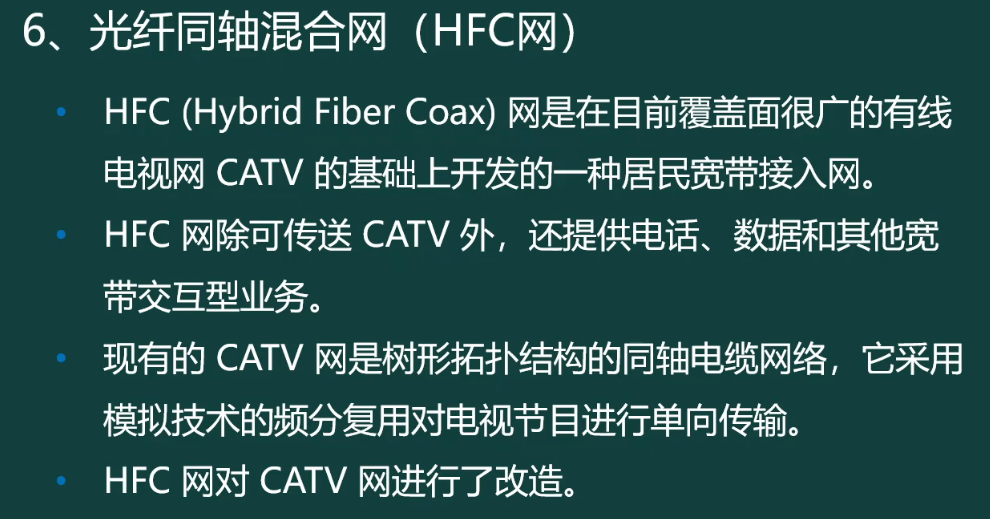

6. 光纤同轴混合网

7. FTTx技术
