RabbitMQ（四）：RabbitMQ--Exchange

Exchange

在前面文章中介绍了RabbitMQ传递消息的过程：

• 生产者是发送消息的应用程序
• 队列是存储消息的缓冲区
• 消费者是接收消息的用户应用程序

但是，RabbitMQ消息模型的核心思想是，生产者不会直接向队列发送任何消息。实际上，很多时候生产者甚至不知道消息是否将被传递到任何队列。生产者只能将消息发送到交换器（Exchange）。

RabbitMQ提供了Exchange，它类似于路由器的功能，将消息路由到一个或者多个队列上。Exchange一方面从生产者接收消息，另一方面将消息推送到队列。但exchange必须知道如何处理接收到的消息，比如应该将消息传递到某一个队列还是传递到多个队列。这些规则由exchange type定义。



RabbitMQ常用的交换器有四种：

• headers：不依赖路由规则来路由消息，而是根据消息内容的headers属性进行匹配。实际不常用
• direct：消费者绑定的队列名必须和发布者指定的路由名称一致
• fanout：消息广播，将消息分发到exchange绑定的所有队列上
• topic：模式匹配的路由规则



fanout

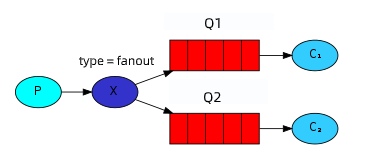

fanout是广播模式，将队列（queue）与exchange进行绑定，消息从发送端发出后，RabbitMQ就会分发给所有与该exchange绑定的队列中。路由机制如下图：



修改Send.cs代码：

    //使用fanout类型 指定exchange名称
    channel.ExchangeDeclare(exchange: "logs", type: ExchangeType.Fanout);

    string message = GetMessage(args);

    var body = Encoding.UTF8.GetBytes(message);

    //发布到指定的exchange，不指定routingkey
    channel.BasicPublish(exchange: "logs", routingKey: "", basicProperties: null, body: body);

修改Receive.cs代码：

    //申明fanout类型exchange
    channel.ExchangeDeclare(exchange: "logs", type: ExchangeType.Fanout);

    //创建一个非持久、独占的、随机生成名称的自动删除队列
    var queueName = channel.QueueDeclare().QueueName;

    //绑定队列到指定的exchange，不指定routingkey
    channel.QueueBind(queue: queueName, exchange: "logs", routingKey: "");

    var consumer = new EventingBasicConsumer(channel);

    consumer.Received += (model, ea) =>
    {
        var body = ea.Body;
        var message = Encoding.UTF8.GetString(body.ToArray());
        Console.WriteLine("Received: {0}", message);
    };
    channel.BasicConsume(queue: queueName, autoAck: true, consumer: consumer);

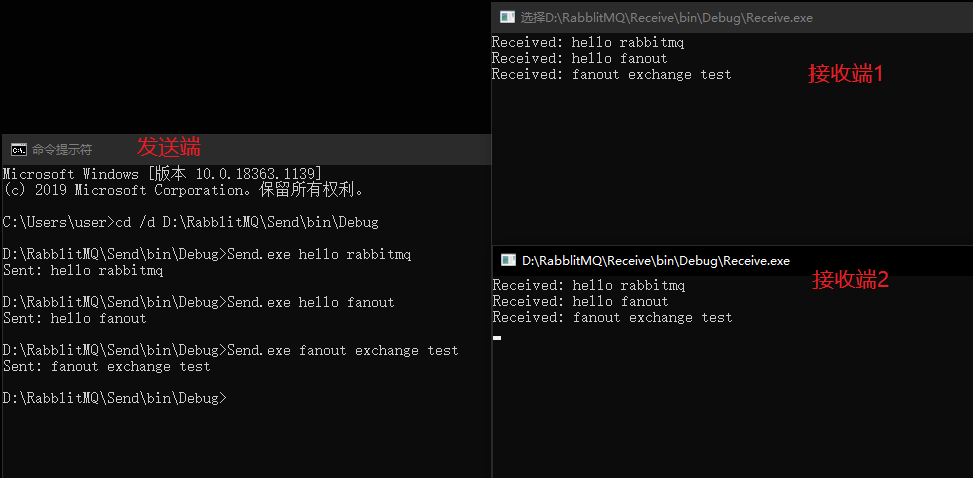

通过CMD打开Send.exe发送消息，两个接收端同时收到相同的消息



direct

direct属于完全匹配、单播的模式，是根据路由名称与routingkey来寻找队列。路由机制如下图：



如果这样设置，使用routingkey为orange发布到exchange的消息将被路由到队列Q1，使用routingkey为black/green发布到exchange的消息将被路由到队列Q1.其他的消息将会被丢弃。

 修改Send.cs代码：

    //使用direct类型 指定exchange名称
    channel.ExchangeDeclare(exchange: "direct_logs", type: "direct");

    var key = (args.Length > 0) ? args[0] : "info";

    string message = (args.Length > 1)
                    ? string.Join(" ", args.Skip(1).ToArray())
                    : "hello direct exchange";

    var body = Encoding.UTF8.GetBytes(message);

    //发布到指定的exchange，必须指定routingkey
    channel.BasicPublish(exchange: "direct_logs", routingKey: key, basicProperties: null, body: body);

修改Receive.cs代码：

    //申明direct类型exchange
    channel.ExchangeDeclare(exchange: "direct_logs", type: "direct");

    //创建一个非持久、独占的、随机生成名称的自动删除队列
    var queueName = channel.QueueDeclare().QueueName;

    if(args.Length < 1)
    {
        Environment.ExitCode = 1;
        return;
    }

    foreach(var key in args)
    {
        //绑定队列到指定的exchange，需指定routingkey
        channel.QueueBind(queue: queueName, exchange: "direct_logs", routingKey: key);
    }

    var consumer = new EventingBasicConsumer(channel);

    consumer.Received += (model, ea) =>
    {
        var body = ea.Body;
        var message = Encoding.UTF8.GetString(body.ToArray());
        Console.WriteLine("Received: {0}", message);
    };
    channel.BasicConsume(queue: queueName, autoAck: true, consumer: consumer);

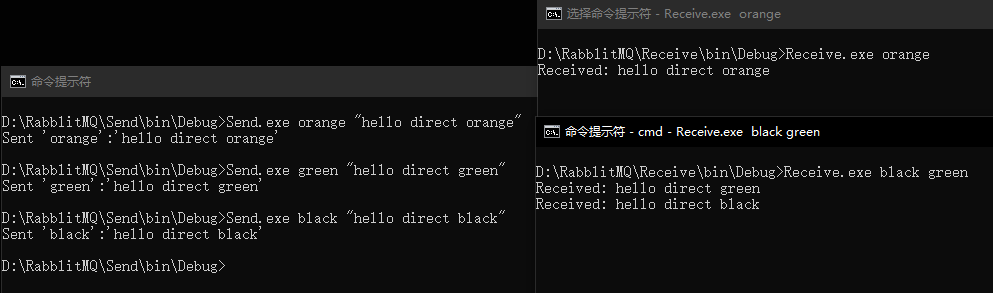

运行结果：

direct-multiple bindings

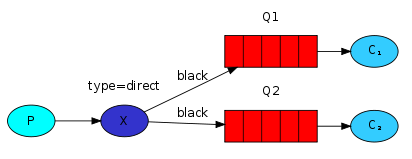

如果使用同一routingkey绑定多个队列也是可以的。这种情况下消息的分发行为将类似于fanout。路由机制如下图：



topic

topic模式可以看作是direct的升级，它根据routingkey的设置来进行匹配。支持两种通配符：

*：代表任意的一个词。例如：topic.rabbitmq.*这个routingkey，可以匹配到topic.rabbitmq.one，topic.rabbitmq.two，topic.rabbitmq.abc

#：代表任意零个或多个词。例如：topic.#这个routingkey，可以匹配到topic.rabbitmq.one，topic.rabbitmq.two，topic.topic.abc

ps：单词之间用"."分割。

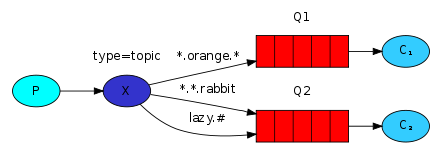

示例：

在此示例中，发送端将发送关于描述动物的消息。消息将由三个单词组成的routingkey发送：<敏捷度><颜色><物种>

创建对应的队列

Q1：接收“橙色动物”的消息

Q2：接收“兔子，以及敏捷度低的动物”的消息

Send.cs

    //使用topic类型 指定exchange名称
    channel.ExchangeDeclare(exchange: "topic_logs", type: "topic");

    var key = (args.Length > 0) ? args[0] : "anontmous.info";

    string message = (args.Length > 0)
        ? string.Join("",args.Skip(1).ToArray())
        : "hello topic exchange";

    var body = Encoding.UTF8.GetBytes(message);

    //发布到指定的exchange，指定routingkey
    channel.BasicPublish(exchange: "topic_logs", routingKey: key, basicProperties: null, body: body);

    Console.WriteLine("Sent '{0}':'{1}'", key, message);

Receive.cs

    //申明topic类型exchange
    channel.ExchangeDeclare(exchange: "topic_logs", type: "topic");

    var queueName = channel.QueueDeclare().QueueName;

    if (args.Length < 1)
    {
        Environment.ExitCode = 1;
        return;
    }

    foreach (var key in args)
    {
        //绑定队列到指定的exchange，指定routingkey
        channel.QueueBind(queue: queueName, exchange: "topic_logs", routingKey: key);
    }

    var consumer = new EventingBasicConsumer(channel);

    consumer.Received += (model, ea) =>
    {
        var body = ea.Body;
        var message = Encoding.UTF8.GetString(body.ToArray());
        Console.WriteLine("Received: {0}", message);
    };
    channel.BasicConsume(queue: queueName, autoAck: true, consumer: consumer);

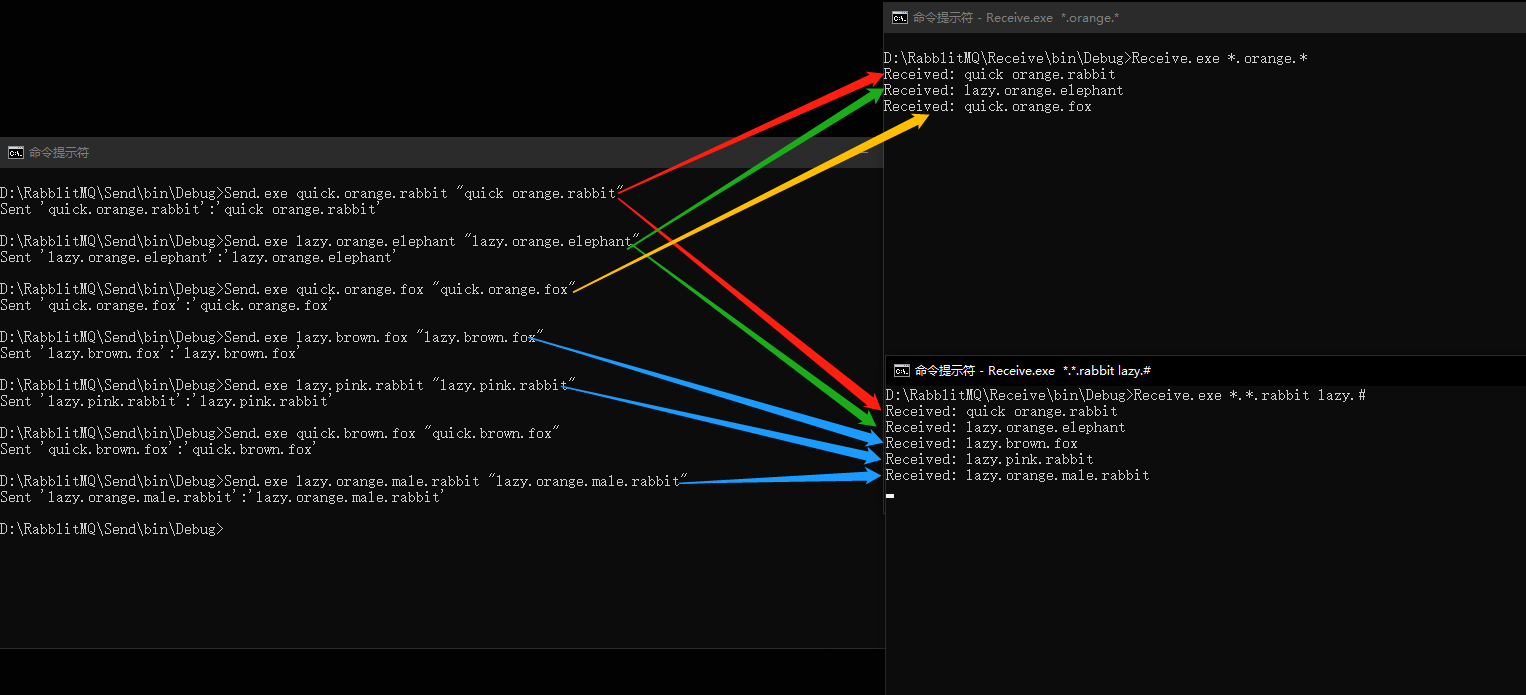

运行结果：

由结果可以看出

• routingkey为[快速的.橙色的.兔子]将传送到两个队列中
• routingkey为[缓慢的.橙色的.大象]也传送到两个队列中
• routingkey为[快速的.橙色的.狐狸]只会传到第一个队列
• routingkey为[缓慢的.棕色的.狐狸]只会传到第二个队列
• routingkey为[缓慢的.粉色的.兔子]将会传到第二个队列
• routingkey为[快速的.棕色的.狐狸]没有对应的匹配，将会丢失
• routingkey为[缓慢的.橙色的.公的.兔子]将会传到第二个队列（即使有四个单词）

topic类型的exchange可以像其他类型的一样工作：

当队列的routingkey设置为“#”时，将会接收所有的消息，类似于fanout;

当队列的routingkey没有使用通配符“#”和“*”时，topic类型就像direct一样工作。



参考：

https://www.rabbitmq.com/getstarted.html
