实验1 用机器指令和汇编指令编程

实验1 用机器指令和汇编指令编程

1(1)

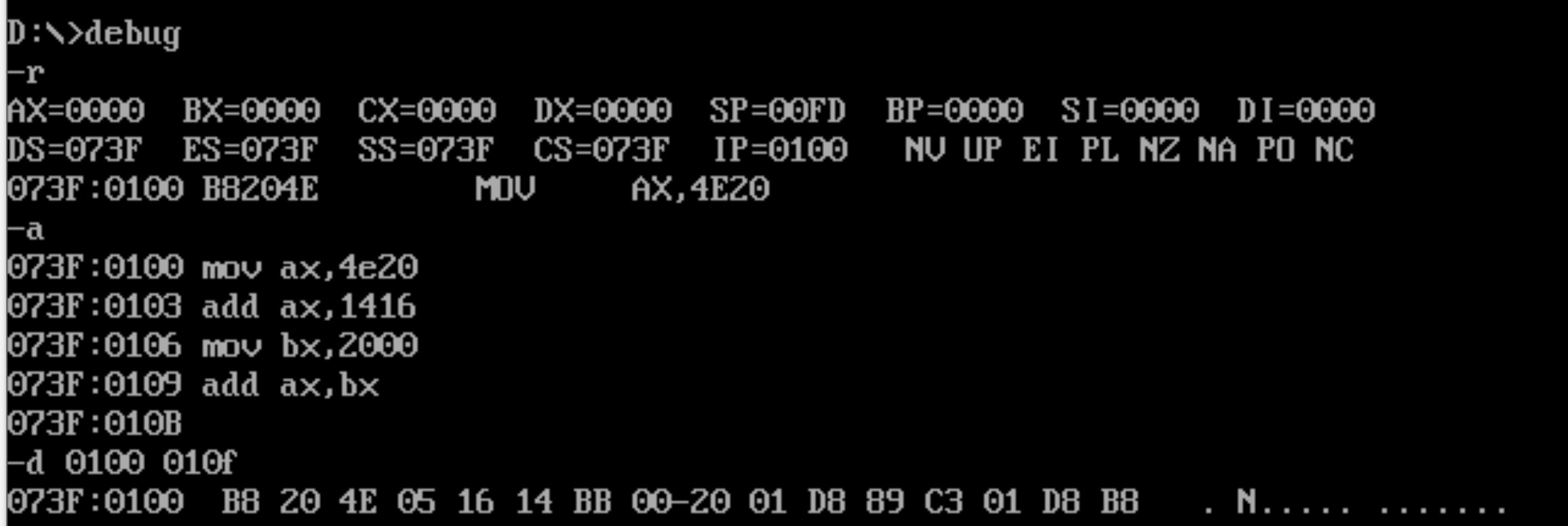

A命令写入

E命令写入

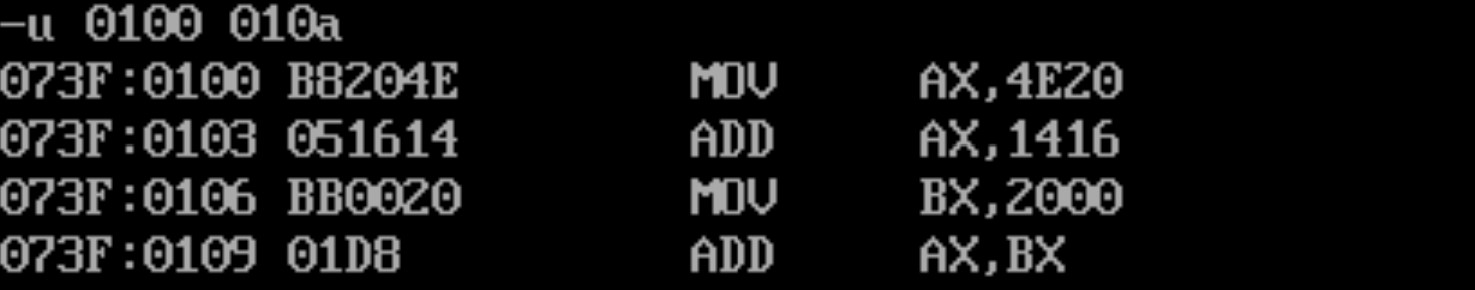

U命令反汇编验证E命令写入结果的正确

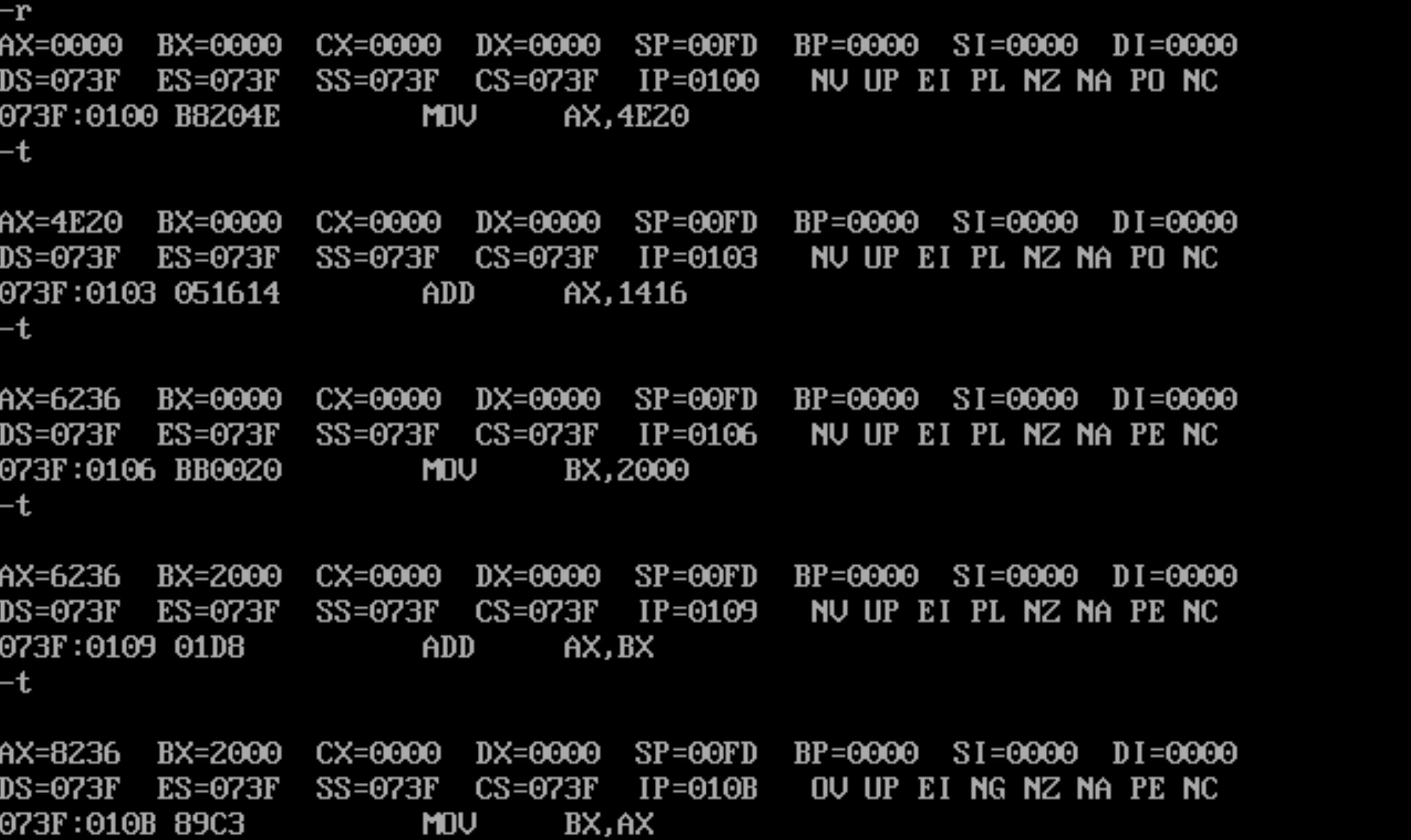

单步调试结果

1(2)

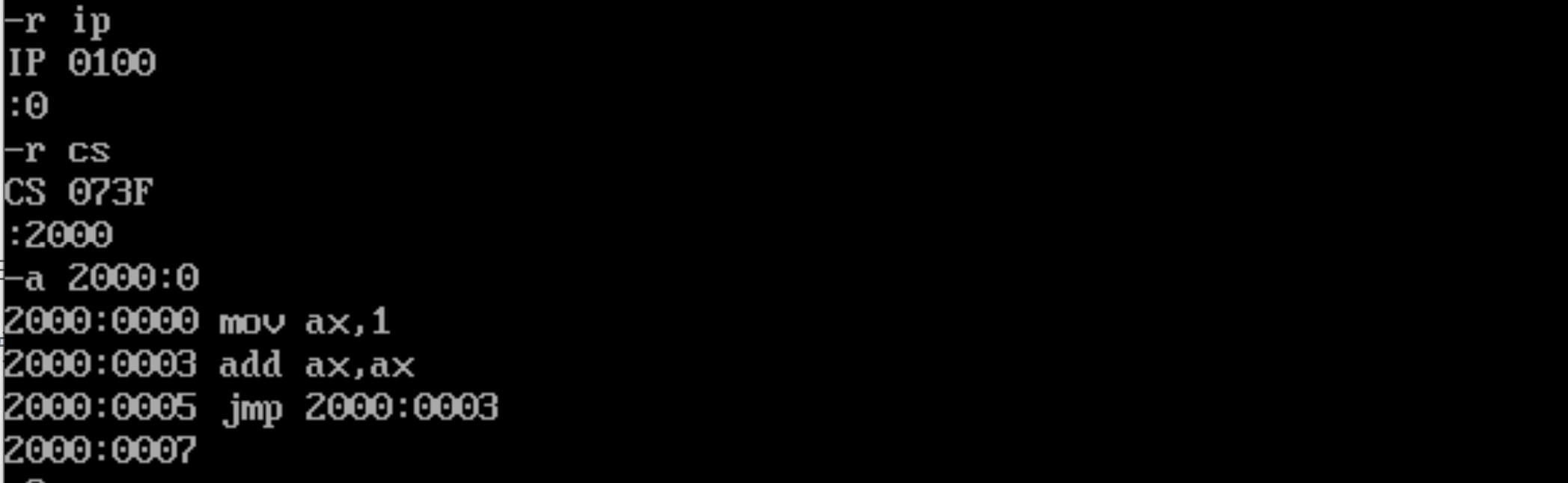

A命令写入

根据计算，\(2^{8}\)一共需要16步，即16次单步调试，为了避免繁琐，我们使用-t 10来运行16次

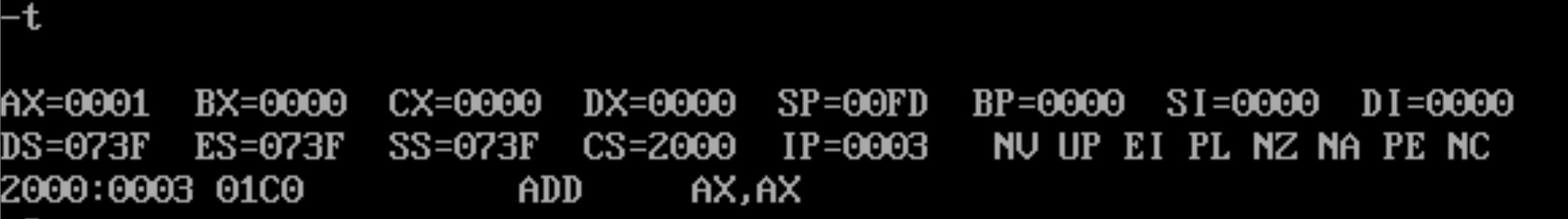

单步调试第一次结果

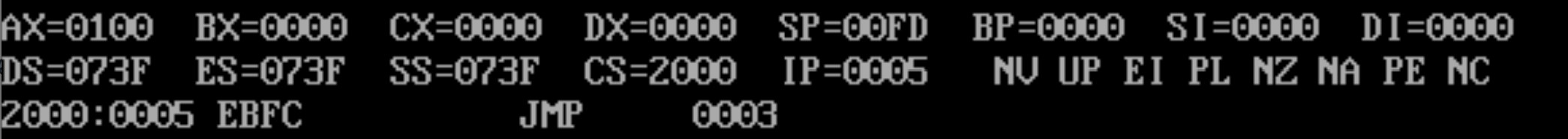

单步调试最终结果

1(3)

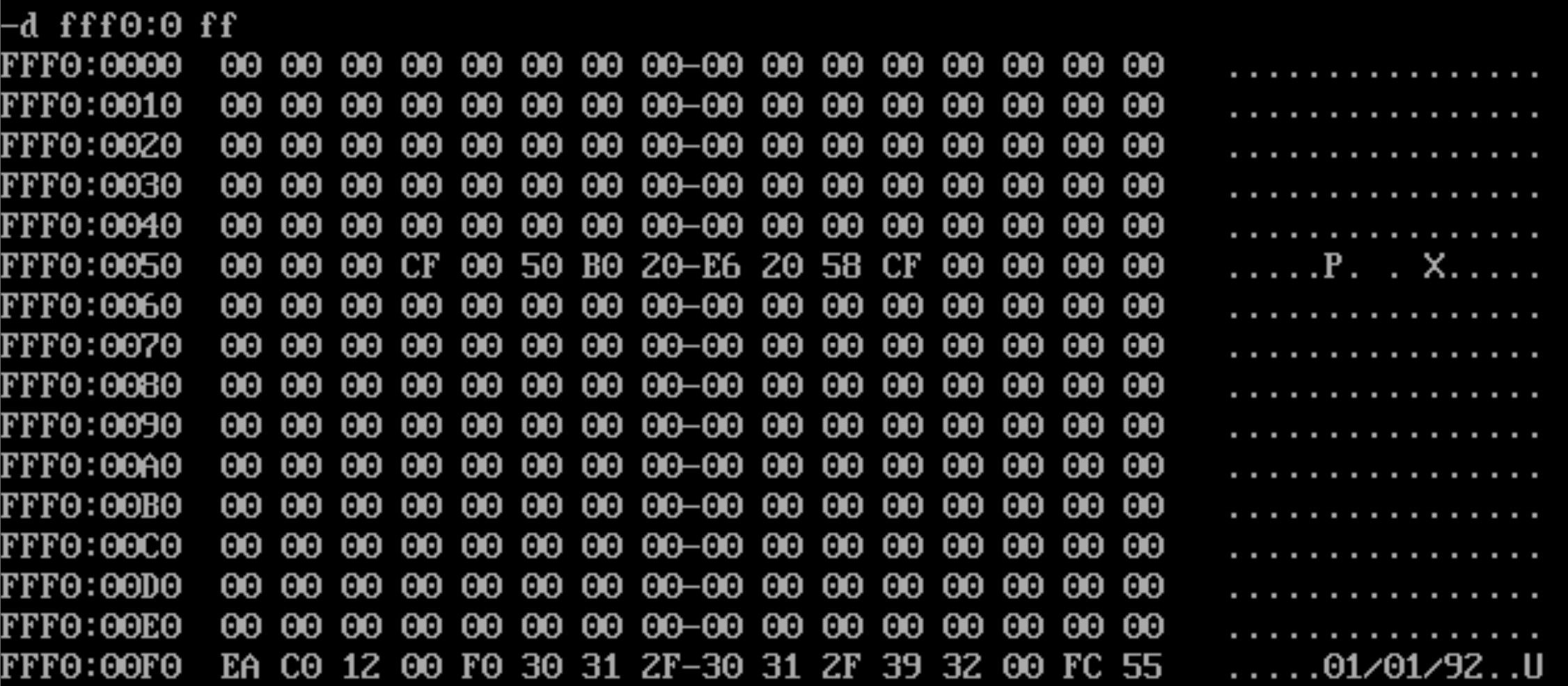

查询ROM结果

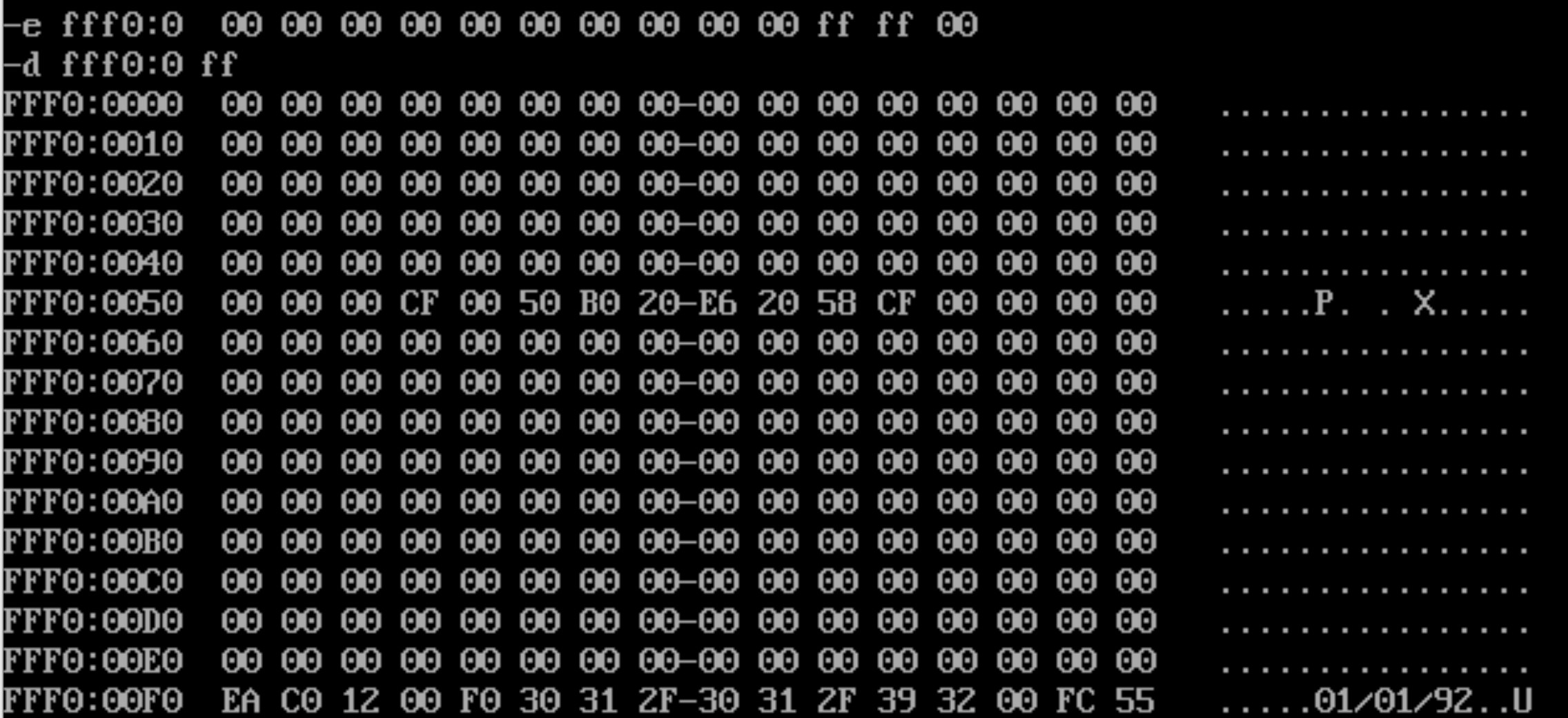

尝试修改ROM后的结果

1(4)
即尝试修改显存中的部分值，

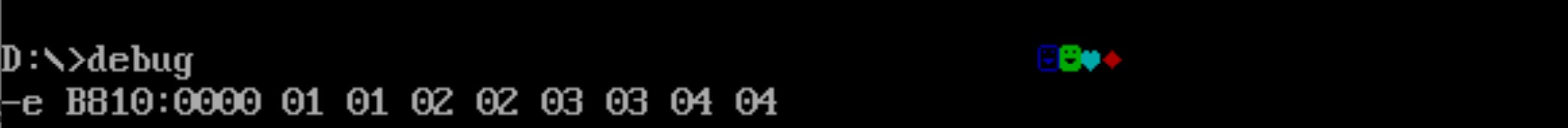

输入0101020203030404，结果如下

输入0404050506060708，结果如下

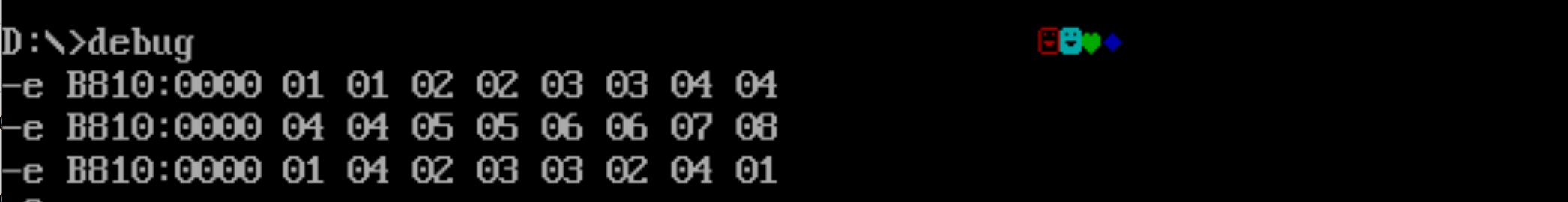

输入0104020303020401，结果如下

根据结果不难得出，数字一共有4组，相邻的两个为一组，这两个数中，第一个决定图形的形状，第二个决定图形的颜色。

2（1）
首先进行理论分析，以下是理论分析的结果：
理论分析：

mov ax,[0] ;ax = 5150

add ax,[2] ;ax = a4a2

mov bx,[4] ;bx = 5554

add bx,[6] ;bx = acaa

push ax ;sp = 00FE;修改的内存单元地址是2200:00FF，内容是a4a2

push bx ;sp = 00FC;修改的内存单元地址是2200:00FE，内容是acaa

pop ax ;sp = 00FE; ax = acaa

pop bx ;sp = 0100; bx = a4a2

push [4] ;sp = 00FE;修改的内存单元地址是2200:00FF，内容是5554

push [6] ;sp = 00FC;修改的内存单元地址是2200:00FF，内容是5756

然后进行实际操作
先使用 e 命令修改 内存单元0022:0~0022:f 中的数据，及修改后查看是否正确写入的操作

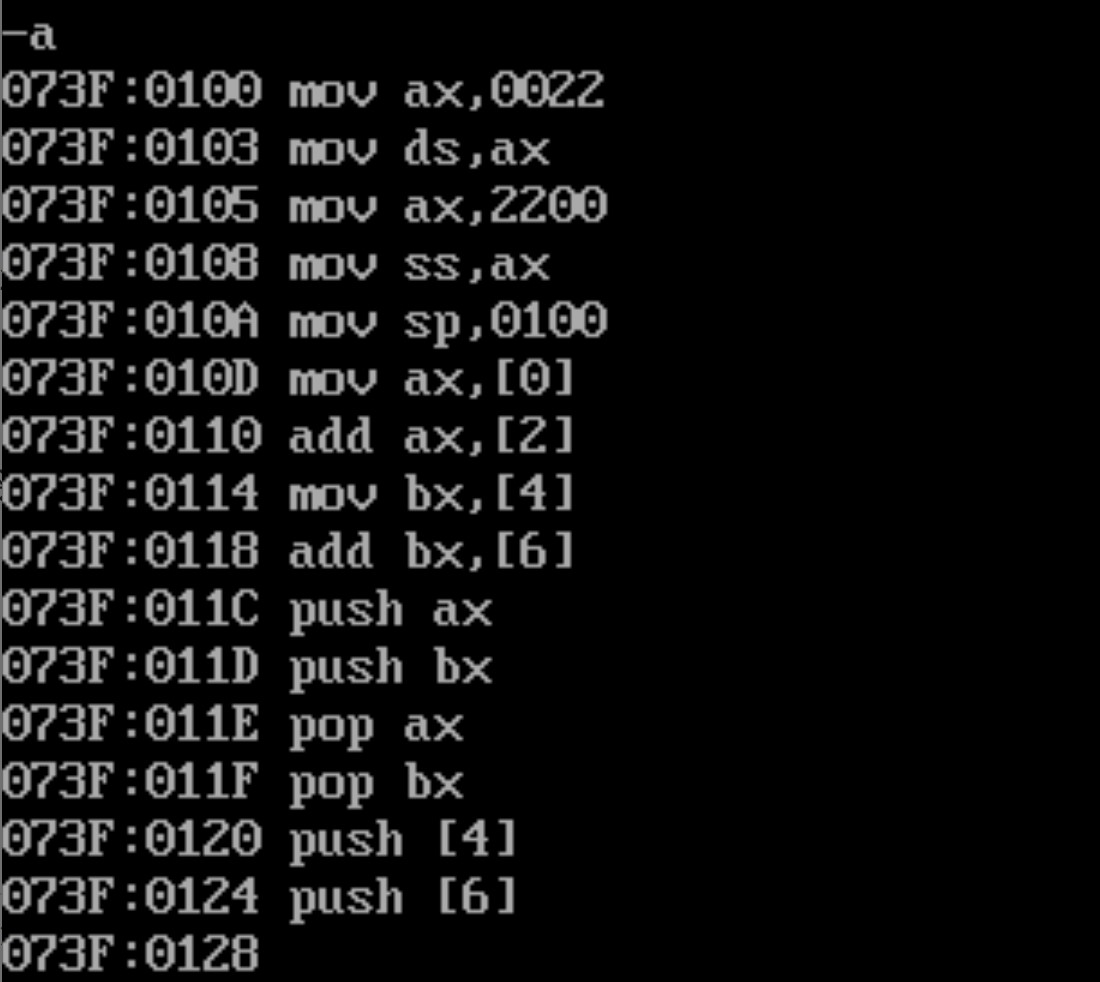

再使用 a 命令输入的 p74 指令

再对每一行指令单步调试

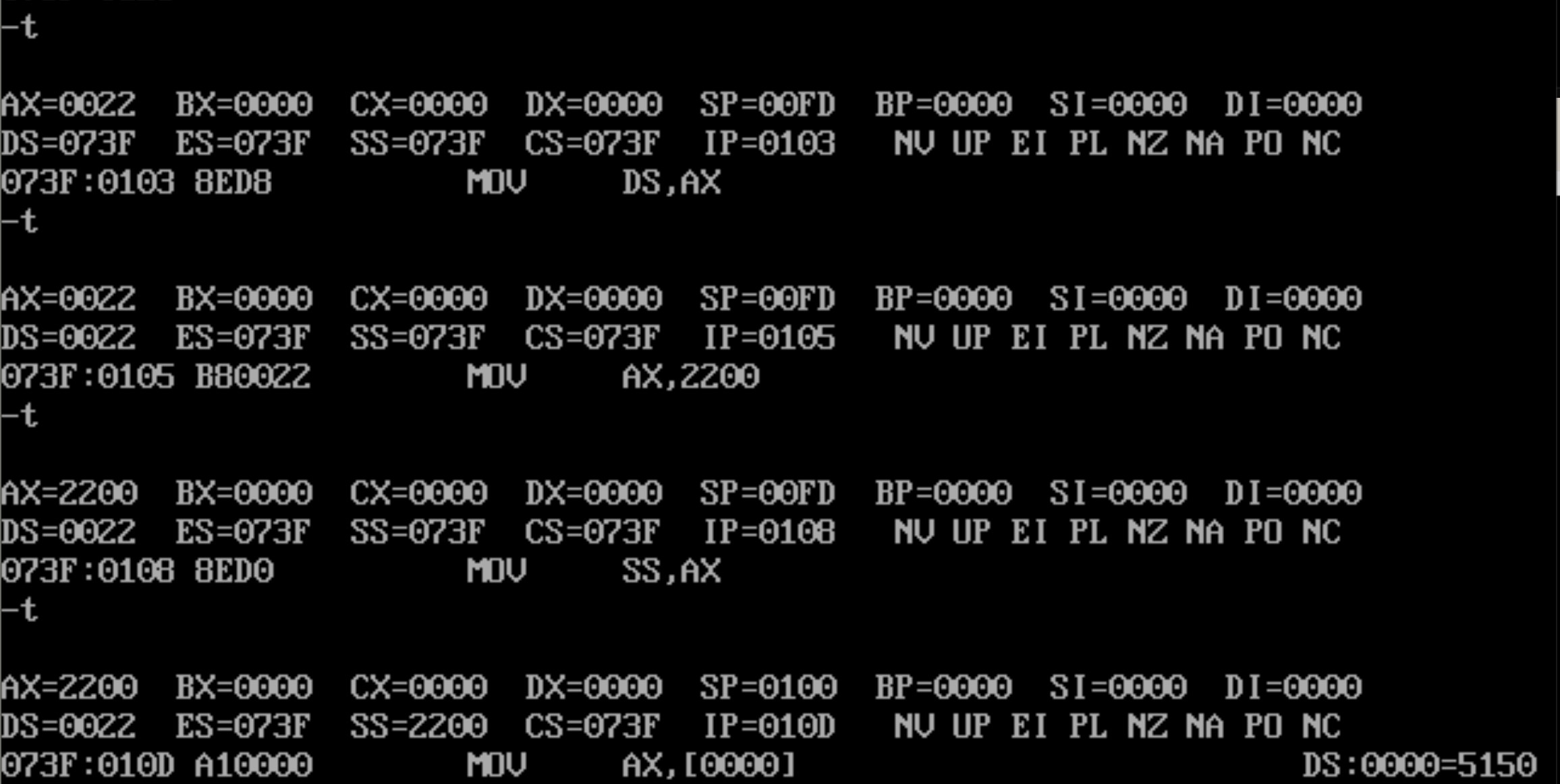

首先展示前四步单步调试，这里一共进行了5个命令的操作，因为在第四步的mov ss后的下一条指令被立刻执行了，这里与中断机制有关

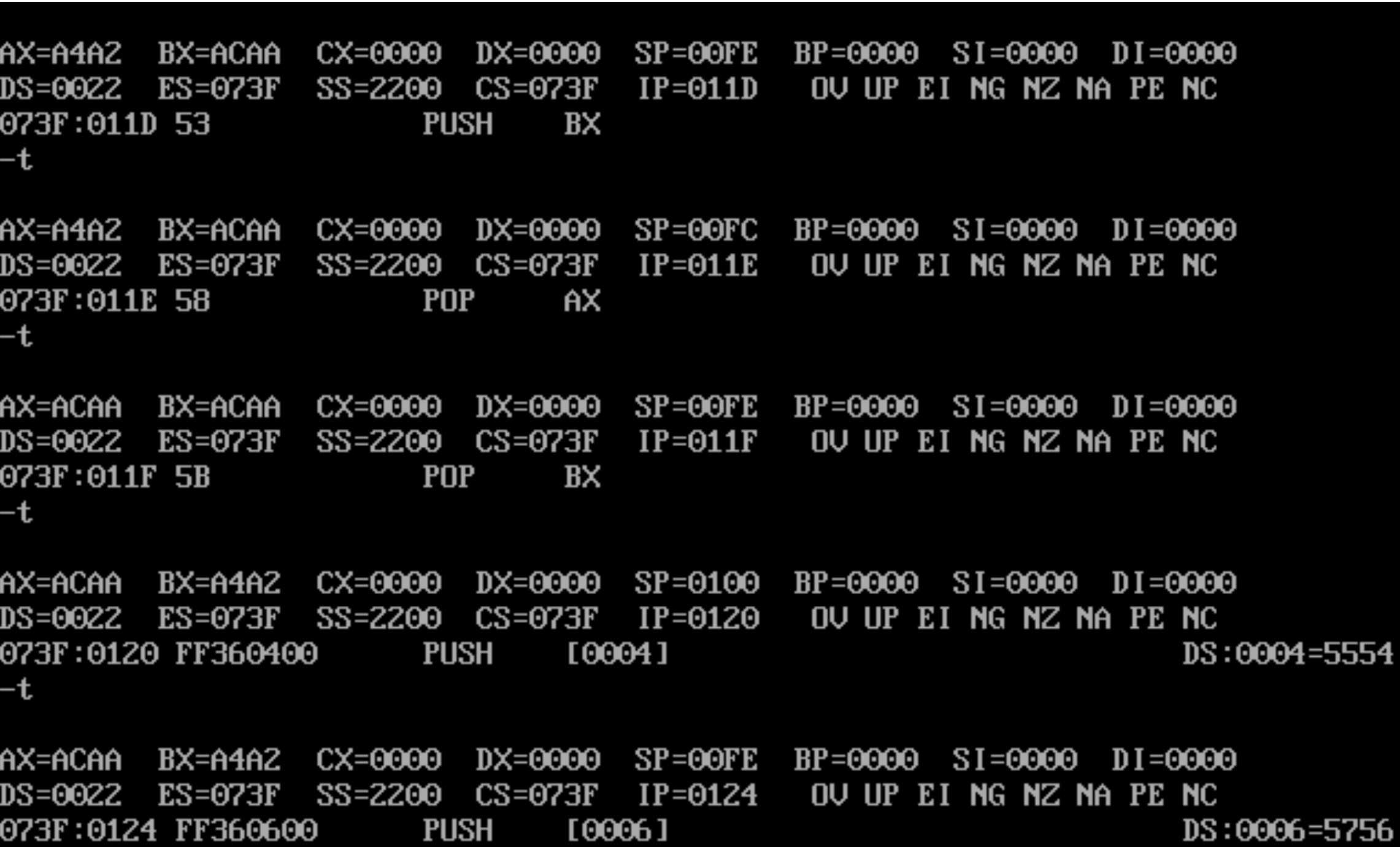

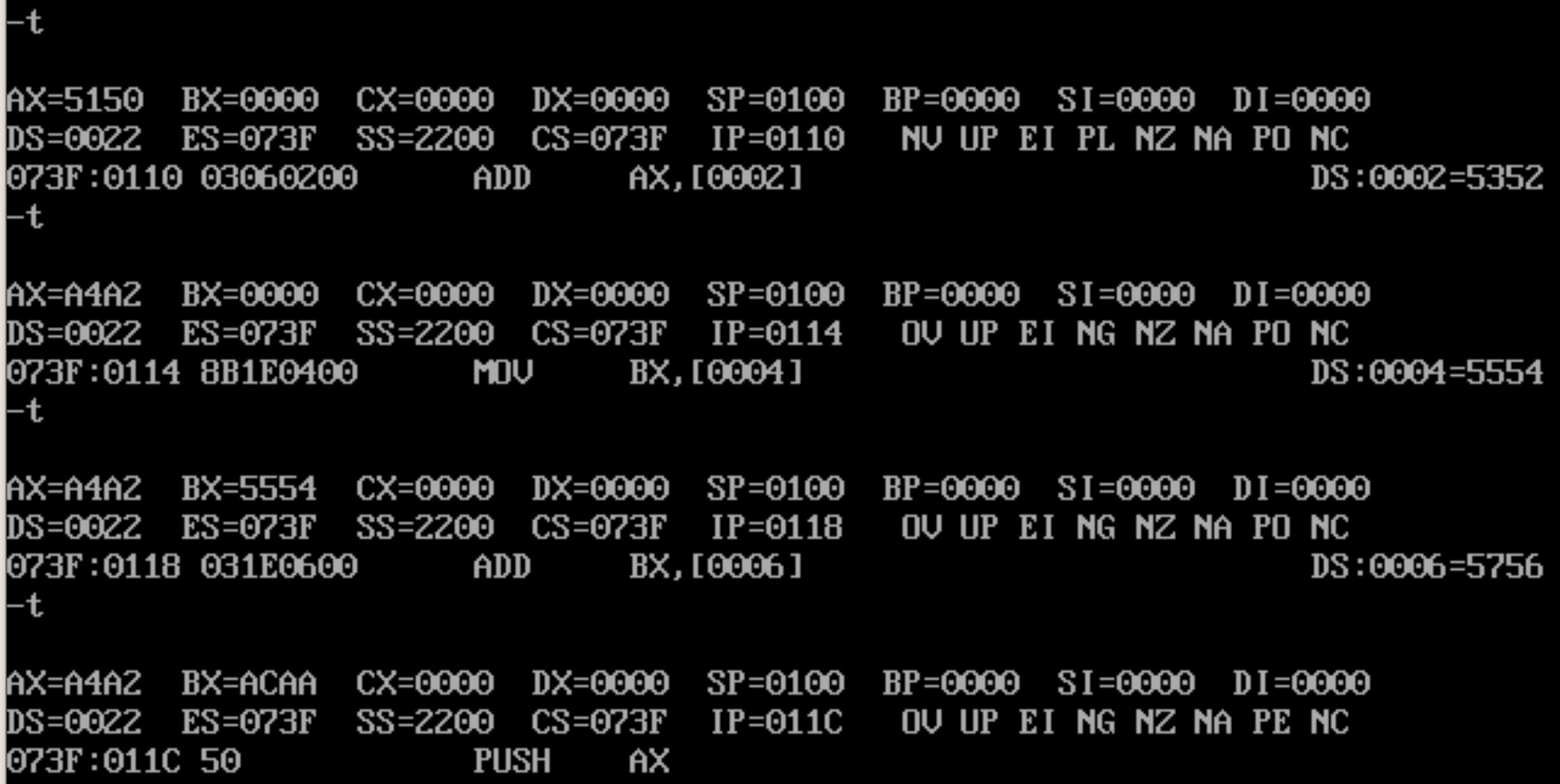

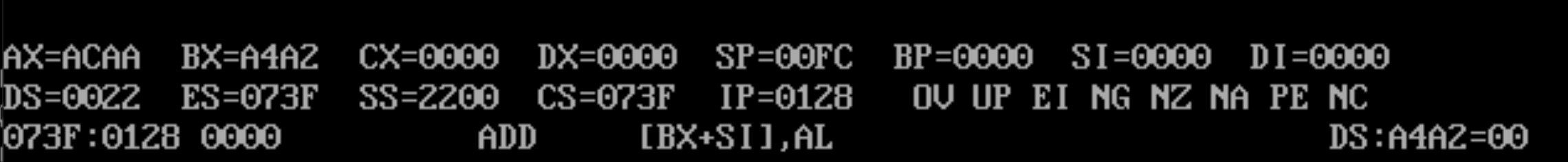

然后是剩余的单步调试，列举如下



单步调试的结果与理论分析的一致。
2（2）

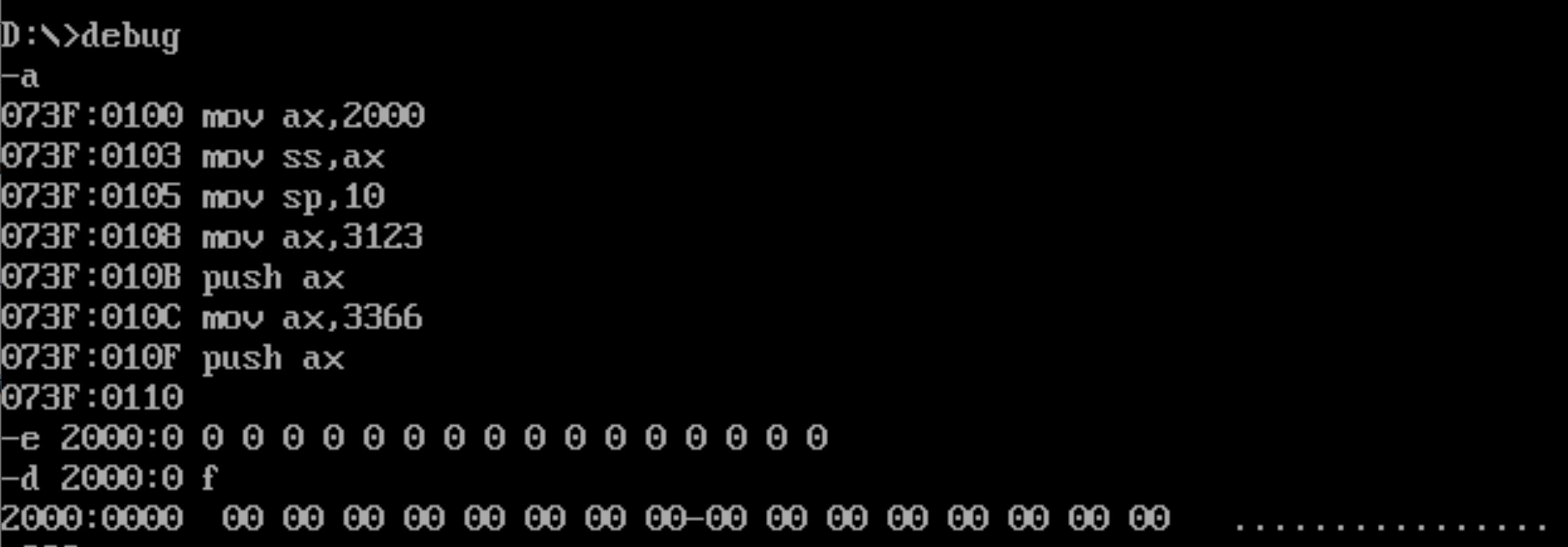

先用a命令输入的 7 行指令，使用 e 命令修改 2000:0~2000:f 的值，及查看修改后的部分

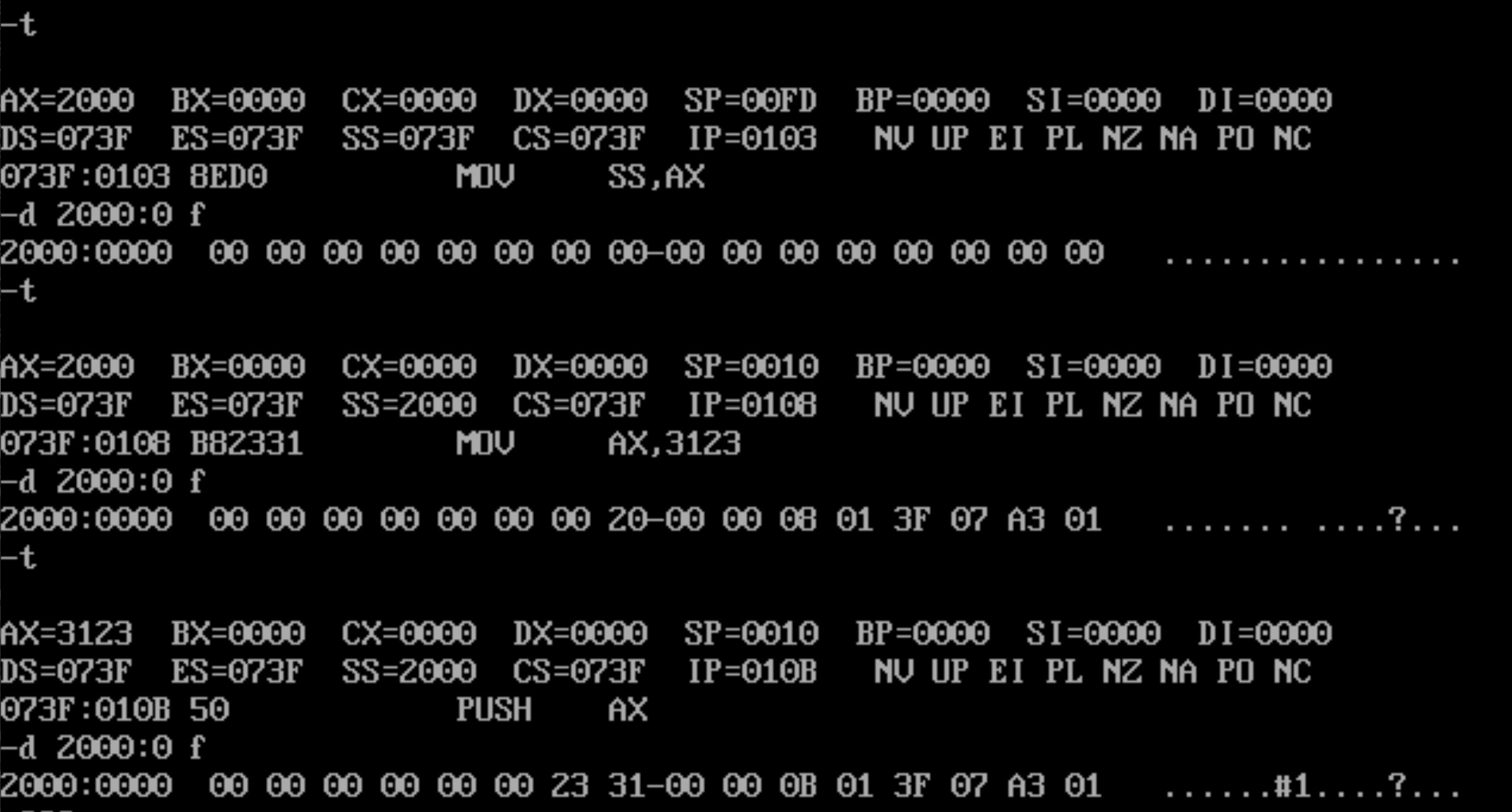

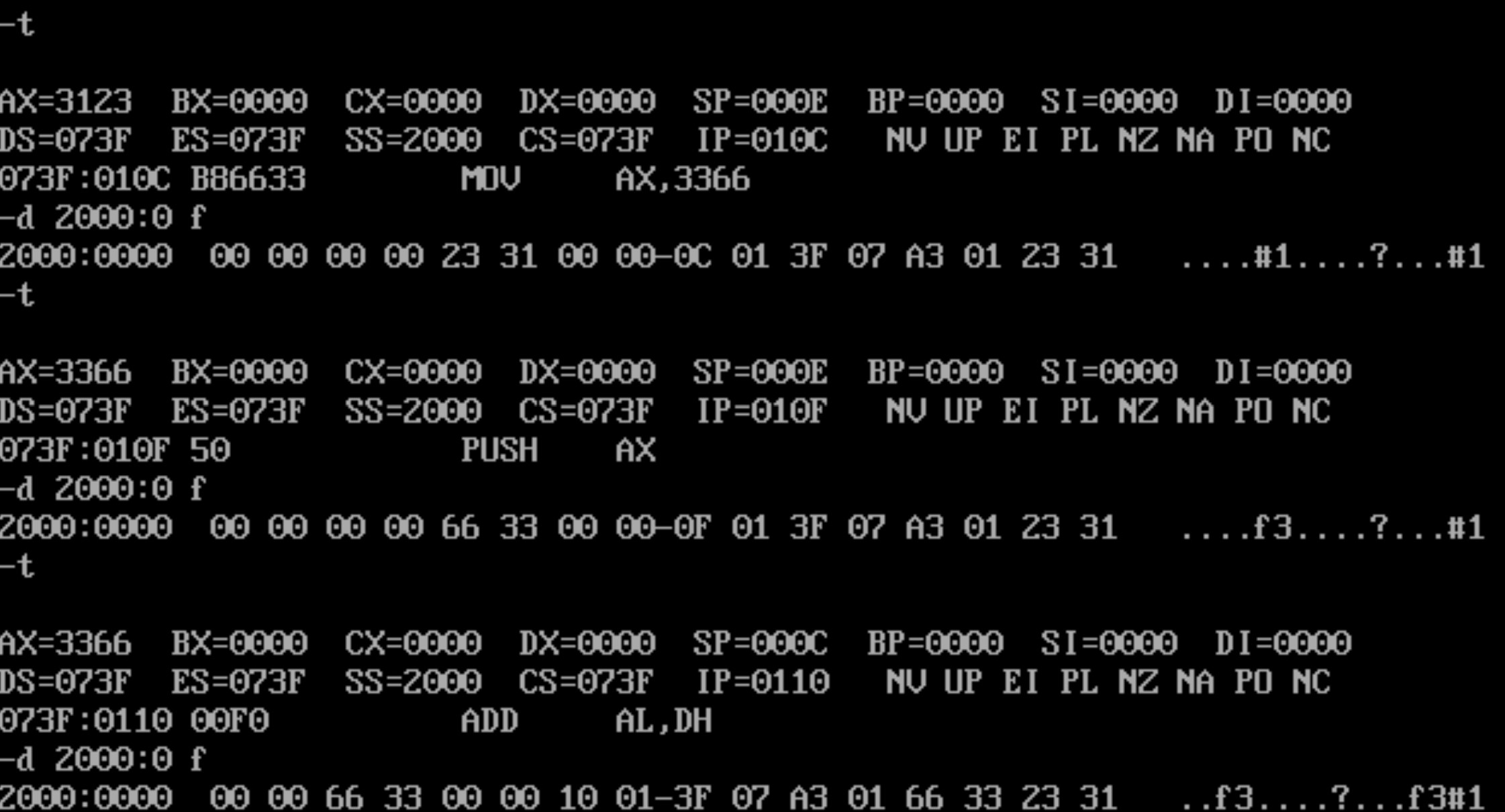

然后单步调试每一行汇编指令的截图。每一条指令单步调试后，都使用 d 命令查看2000:0~2000:f 的值

文字结论：
前3行汇编指令的功能为
mov ax,2000 把2000复制给寄存器ax
mov ss,ax 把ax的值给栈顶段地址寄存器ss，即把2000给ss
mov sp,10 把10赋值给栈顶偏移地址寄存器sp
mov sp, 10意味着设置初始的栈顶偏移地址，
初始时栈顶为20010,栈底为20000

原因解释: 经过测试发现，在栈顶的数字对应着CS IP和AX，但测试中BX并不在这些地方，初步猜测系统使用栈空余的位置暂存了AX,CS,IP等数据的数值。
总结与反思：
本次实验学习了U,T,E,A,D，G等多个命令的使用，学会了用这些命令来在debug模式下进行操作寄存器和内存单元。同时，在实验二中，学会了栈相关的内容， 了解了SS和SP，并且理解了PUSH POP命令的运行原理和结果。核心还是要理解各个数据存放的位置以及命令执行的原理（指通过CS IP指针的位置进行执行并且每次执行完毕自动加一便于下一次执行）。
