【Tcl脚本】Vivado工程文件结构、优化工程以及最小化打包

一、Vivado工程文件结构

vivado工程文件目录，如下所示：

说明：

• project_name.cache：Vivado 软件的运行缓存

• project_name.hw：所有波形文件

• project_name.ip_user_files：用户关于 IP 的文件

• project_name.runs：编译与综合结果 ，impl_1 文件夹存取布线后结果

• project_name.sdk：SDK 环境代码，一般是 ZYNQ 设计中关于 PS 端的代码

• project_name.sim：仿真结果

• project_name.srcs：工程的源码、仿真文件与约束文件

• project_name.xpr：Vivado 工程启动文件

其中，project_name.xpr和project_name.srcs是两个最重要的文件和文件夹，其它文件夹都可以删除。

根据后缀名不同，文件内容也不同：

1、dcp文件，dcp文件是Design CheckPoint的缩写，中文翻译为“设计检查点”，它是一种加密的、压缩的二进制文件类型，包含了完整的设计信息，如实例化层次结构、资源使用情况、时序分析数据、约束等重要信息。在Vivado设计中，DCP文件通常用于在不同的Vivado工程或版本之间共享设计，并简化设计修改和迁移，或增量编译。

2、xdc文件，vivado的约束文件，比如时序约束和IO引脚约束。

3、xci文件，定制ip产生的文件，里面包含了定制的ip核的所有信息。

4、rpt文件，vivado每个过程结束输出的一个report文件，用来记录各个过程中的一些信息

5、.Xil文件，是Vivado用来降低运行时内存使用量的临时目录，该文件无法移动到其他位置。



二、最小化保存Vivado工程

在进行保存之前，建议先使用reset_project命令，使.srcs文件夹更小。

1、只保留project_name.xpr文件和project_name.srcs文件
　　project_name.xpr和project_name.srcs是两个最重要的文件和文件夹，删除其它，存储空间可以大大减少，可以把这两个上传到服务器。下载到新位置时，直接双击project_name.xpr文件即可打开工程，vivado会自动生成其它文件，当然IP需要重新编译。（这种方法并不直观，更推荐用Vivado自带的打包指令）

2、使用TCL脚本
　　Vivado支持TCL脚本，可以只保留源代码文件夹并且生成TCL脚本，即可实现最小化存储。需要恢复工程的时候，在目的目录下，使用TCL脚本恢复即可。

（1）生成脚本方法一：使用tcl命令

　　打开vivado工程后，在“Tcl Console”窗口中，输入下面这个命令

write_project_tcl -force D:/test/test.tcl

其中D:/test是目录，执行的效果如下：













（2）生成脚本方法二：使用GUI界面

　　打开vivado工程后，通过“File->Project->Write Tcl”，打开“ Write Project to Tcl ”界面。

选择文件路径和tcl文件名，注意勾选Write all properties 和 Copy sources to new project，这个tcl文件中将存储着工程的源码和属性设置信息。方便将来恢复工程。

最后将原工程中的.srcs文件夹复制到.tcl文件的同目录下，如此就完成了一个工程的最小打包。

（3）通过Tcl恢复工程

打开vivado，在“Tcl Console”中，先使用“cd 目录”切换到tcl脚本和源代码文件所在的文件夹，再执行source命令，具体操作示例如下：

cd D:/test
source test.tcl

注意：必须先切换到tcl文件所在的目录，再执行source。

也可以使用GUI界面的"Tools->Run Tcl Scripts"，选择打开tcl文件即可。



三、清理vivado工程

在实际使用Vivado过程中，该工具会自动生成一系列文件，有些文件是不必时刻保存的中间文件，有些是为了提高编译效率而生成的（比如编译IP核后产生的文件）。然而在上传SVN或备份时，我们希望占用尽量少的存储空间。由于Vivado无法自动清理这些文件，因此需要手动清理。

清理vivado是有tcl命令可以帮助清理的，如：reset_project 和reset_project -exclude ip

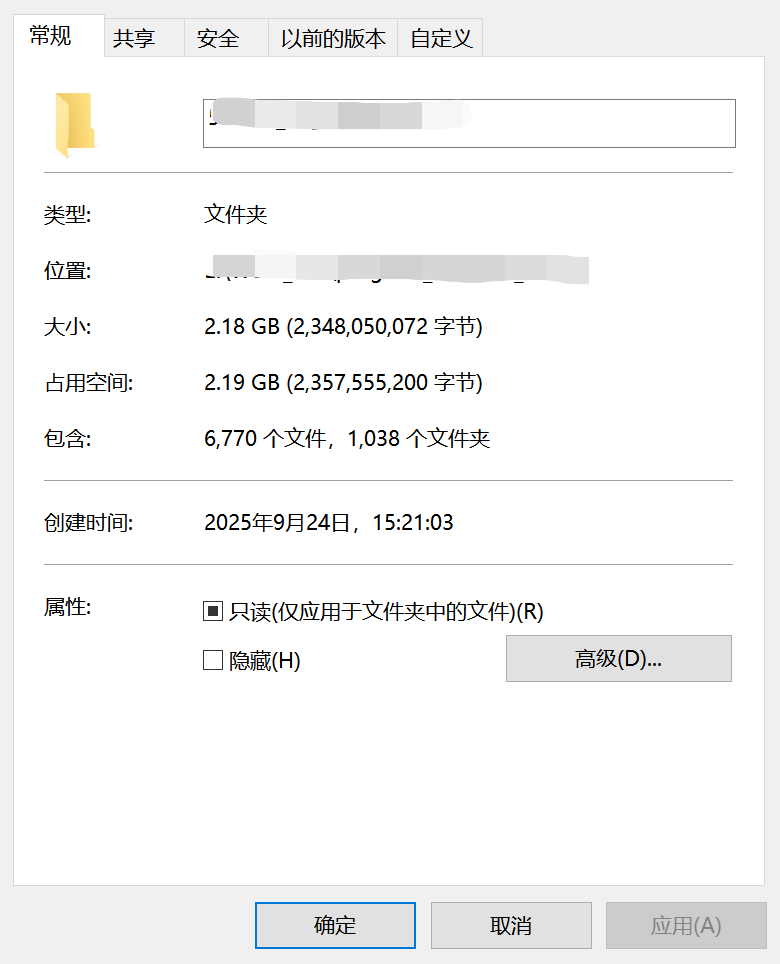

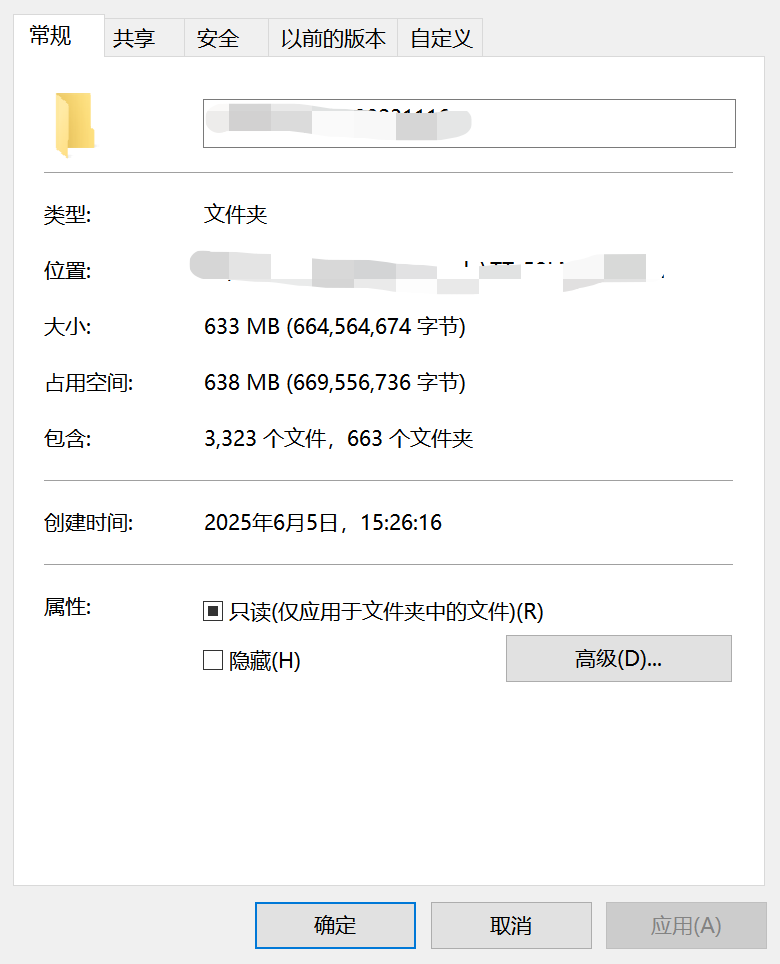

reset_project 用于重置当前项目重置为初始状态，清除在综合，模拟，实现和write_bitstream过程中创建的所有输出文件,包括临时文件。但是要注意，这会清理所有的IP和缓存，如果是大工程的话，清理完后，第一次重新编译需要花费更多的时间。 使用“reset_project”命令可以显著减少工程占用的空间。输入后会发现所有的IP全部清掉了编译后的文件，工程的综合和实现也被清理掉了，所以会减少空间，下面举例对比。 其中.srcs文件夹从1.2G大小减小到了409M大小，效果显著。





reset_project -exclude ip 可复位整个项目，但不会清理IP 目录下的文件。



四、清理仿真工程结果

如果是使用vivado仿真器仿真，在仿真的过程中，将会产生很多数据缓存，将大量占据磁盘空间，在关闭仿真后，可以通过reset_sim这个TCL命令，用来清空项目的仿真目录下文件。

但要注意，在系统的temp文件夹中，可能也与仿真文件缓存存在，如果发现系统C盘的空间越来越小，可以定期清理下。
