ObjectARX(CAD)_Step1_2

ObjectARX程序的加载和调试

加载 ObjectARX 程序的方法

  1. 将文件从资源管理器拖动到AutoCAD窗口。
  2. 使用Auto CAD中的 ARX load 命令
  3. 从 '工具' 下拉列表中, 选择 '加载应用程序' 选项

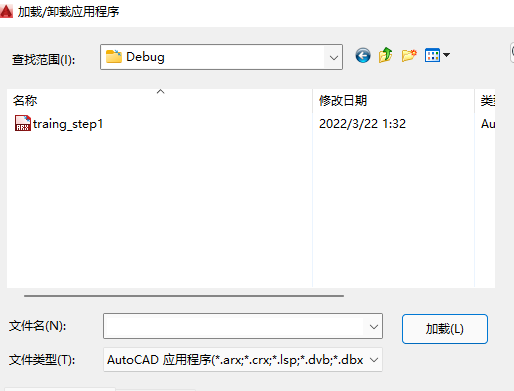

  4. 使用 AutoCAD 的 'APPLOAD' 命令

加载我们之前写的 Helloworld 应用程序

基本项配置---图示
app extension and platform setting include setting library setting

调试 ObjectARX 程序的方法

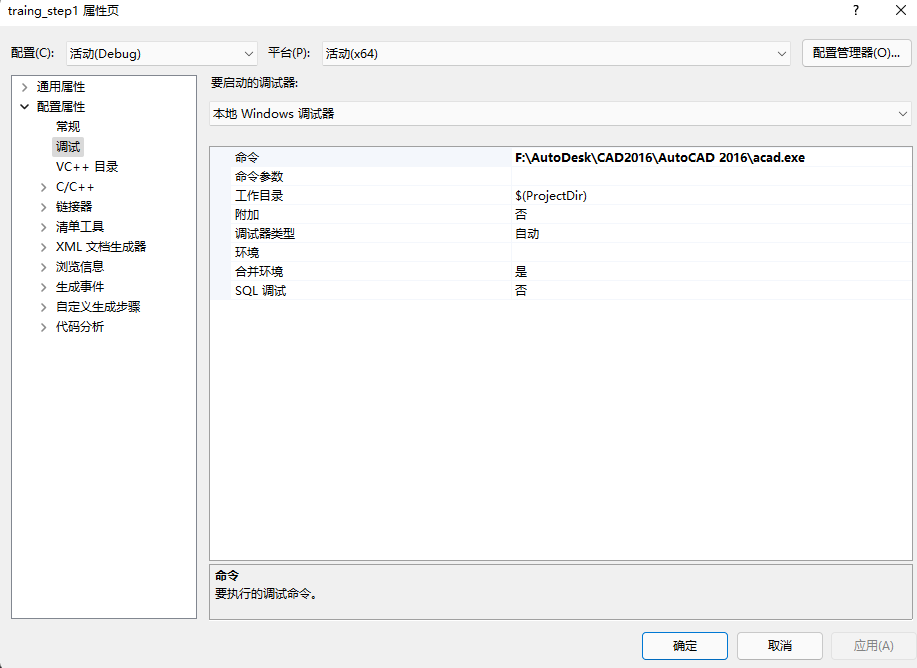

在项目属性->配置属性->调试->命令中指向安装AutoCAD启动程序的位置

基本项配置---图示
app extension and platform setting

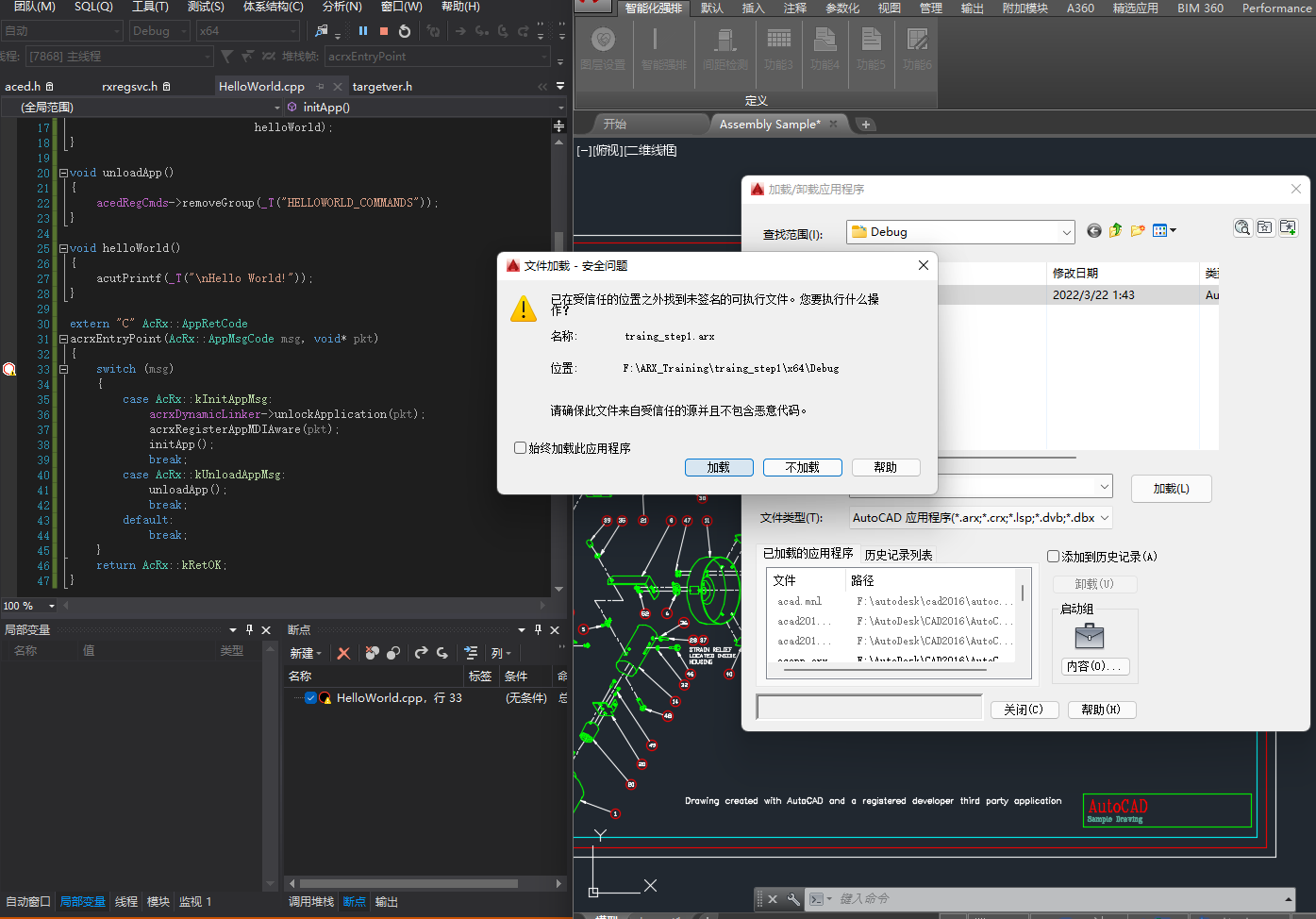

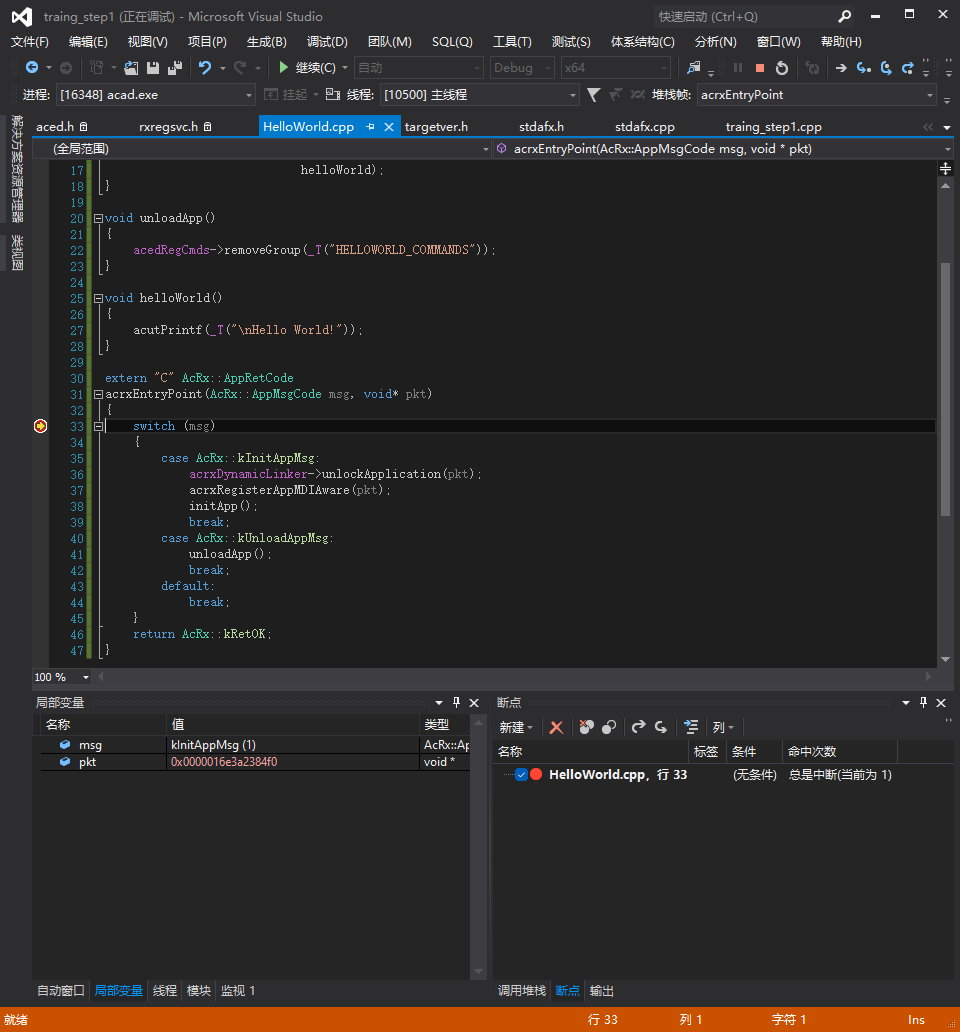

接着运行本地windows调试器, 然后执行加载操作, 就可以进入到指定的断点位置了, 至此, AutoCAD 二次开发环境搭建完毕.
