第十六课时：虚拟时钟

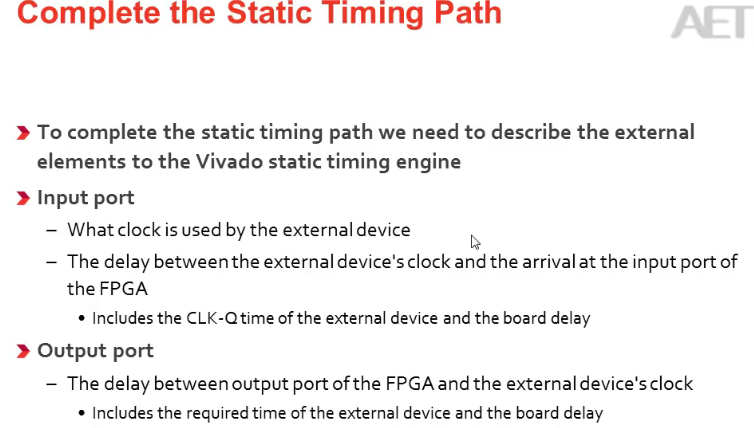

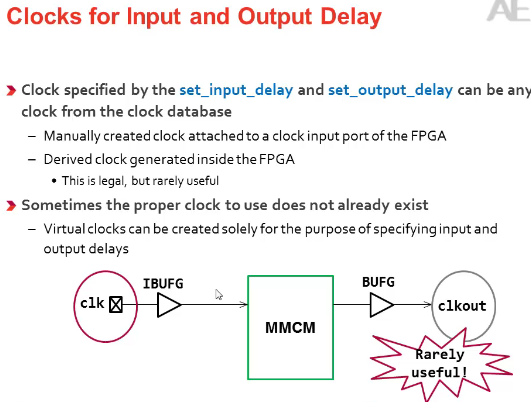

input delay和output delay一般用的都是primary clock

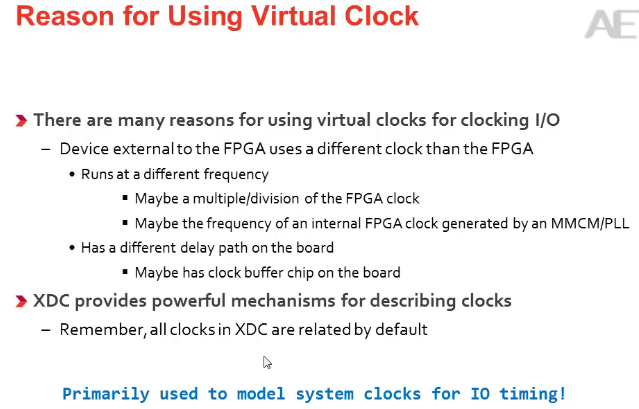

1. 为什么使用虚拟的时钟

PPT1

• 多个输入时钟
• 多个FPGA内部生成时钟

PPT2

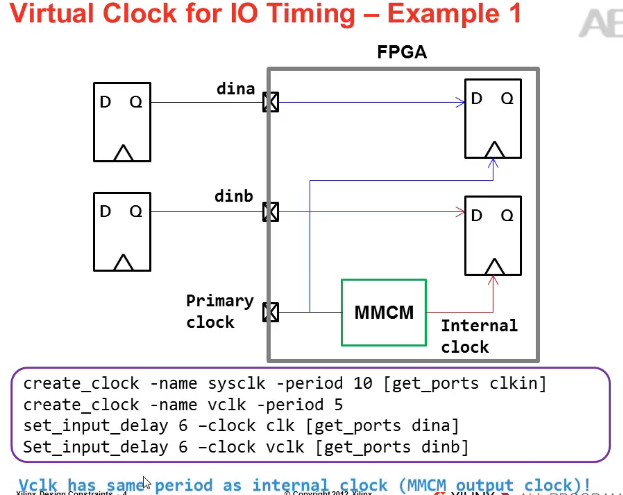

虚拟时钟不会绑定任何的引脚

dinb用的是MMCM倍频的时钟

PPT3

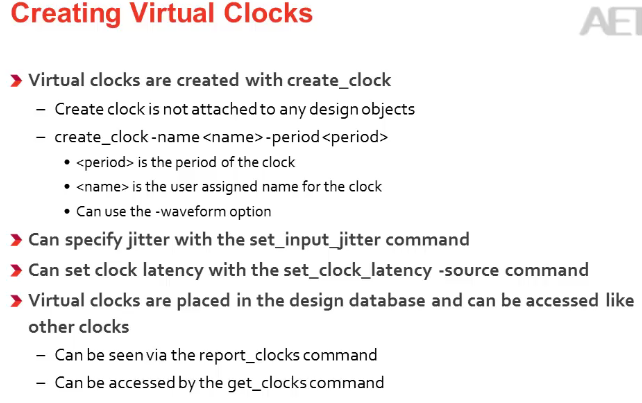

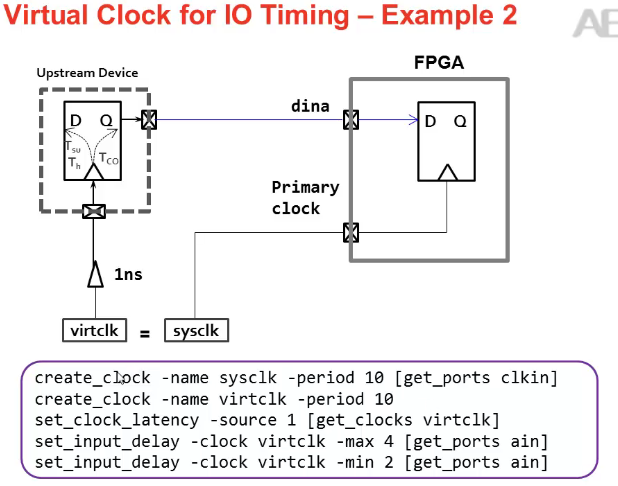

2. 创建虚拟时钟的方式

PPT1

PPT2

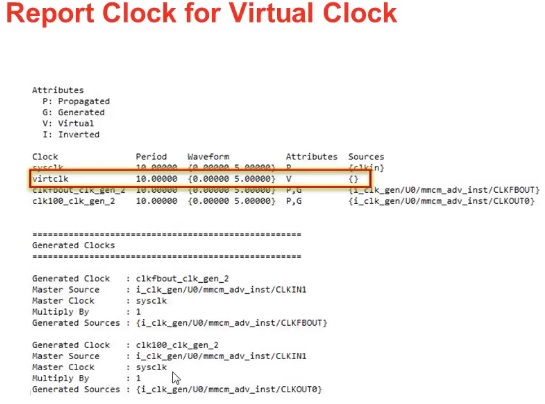

3. 报告虚拟时钟

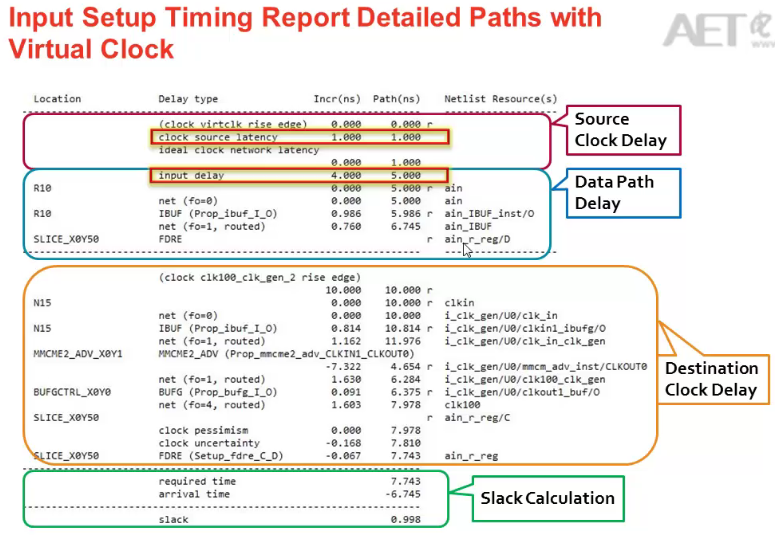

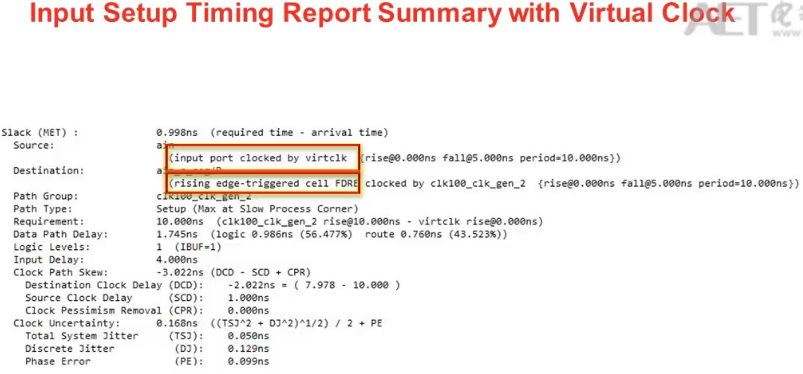

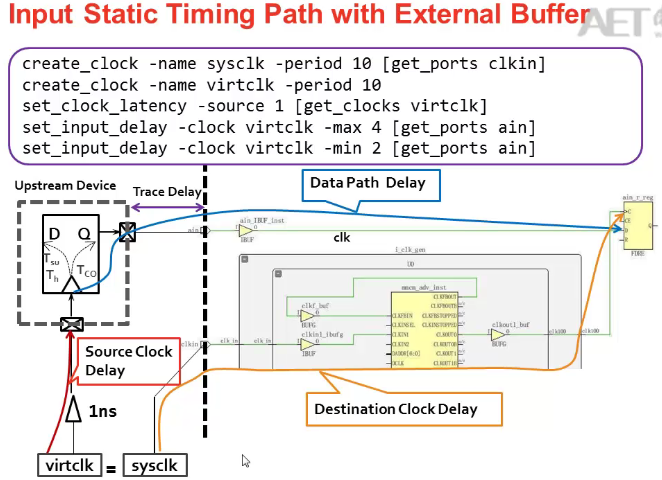

4. 带有虚拟时钟的建立时间报告

PPT1

PPT2

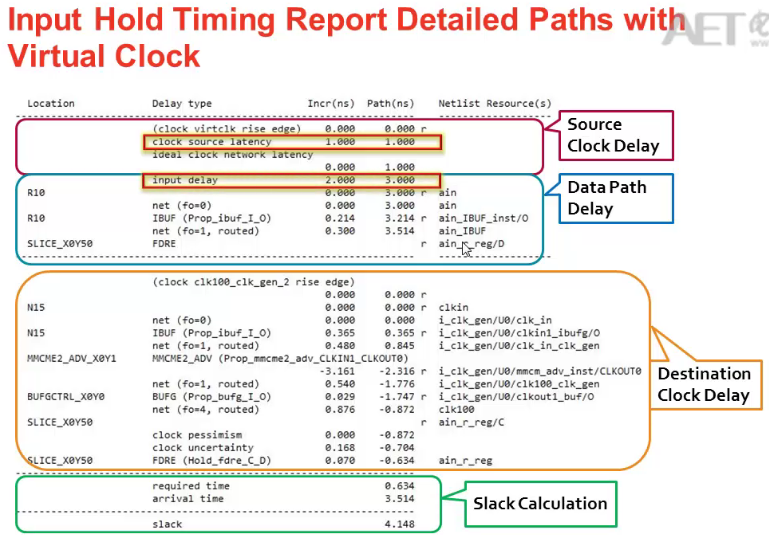

5. 保持时间总结

PPT1

PPT2
