第八课时：最常用的5个Tcl命令

1. 基本概念

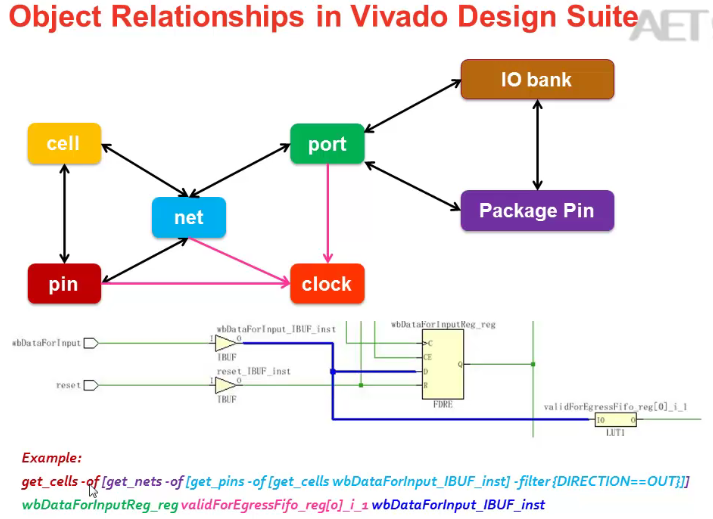

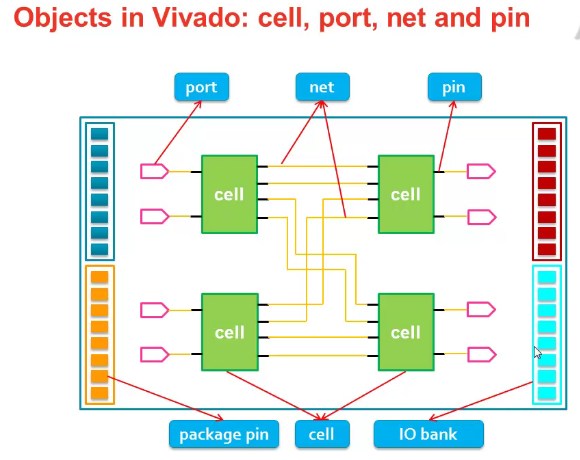

无论是综合实现之后都会形成如下的网表，cell对应查找表 dsp48等

package pin在 iobank

*号的通配符

隶属关系，如下

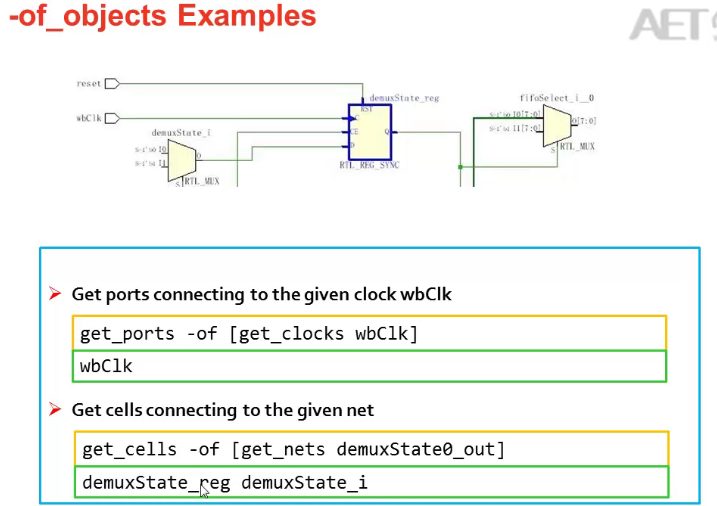

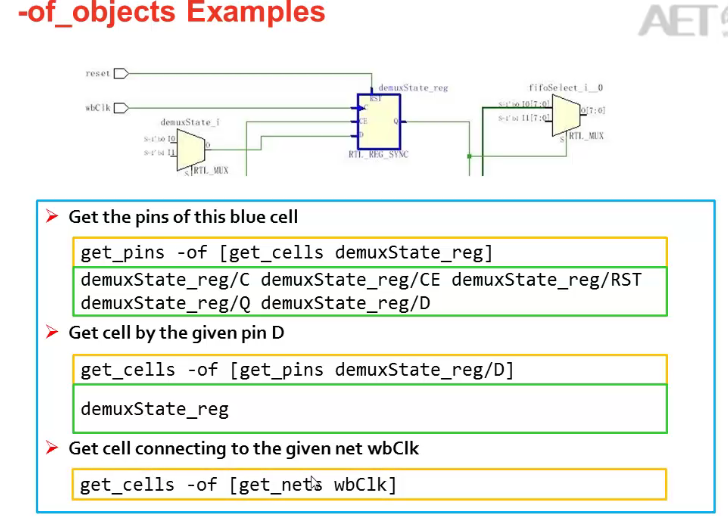

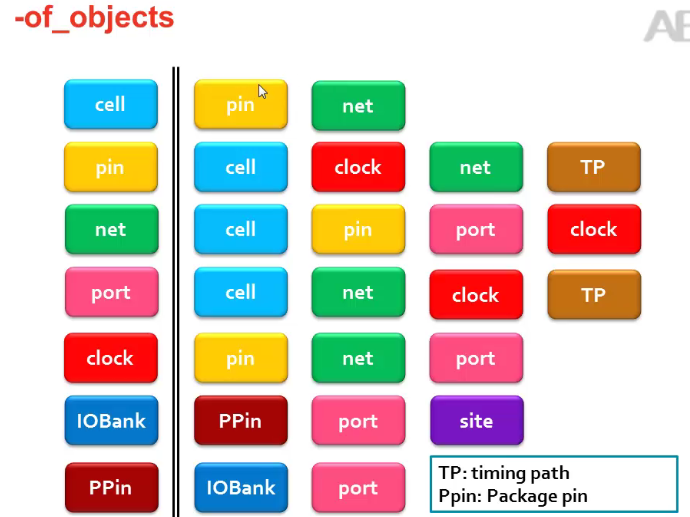

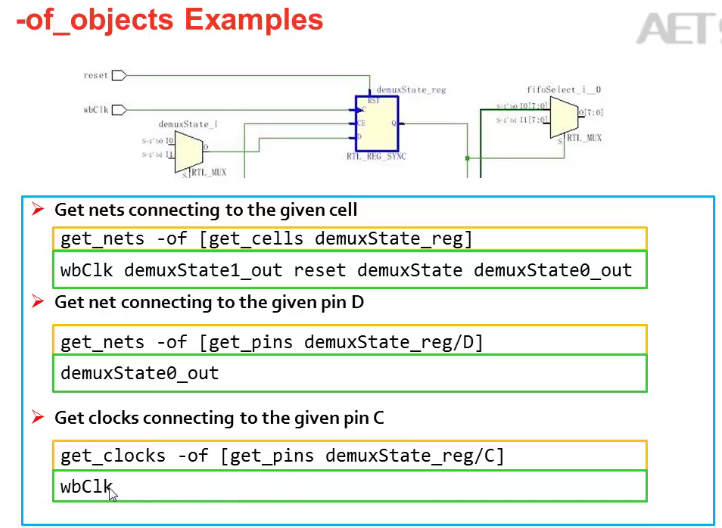

查找关系如下，net可以找到如下的object，颜色的变化，通过ibuf找到蓝色驱动的所有cell

• 第一步得到蓝色cell的所有引脚

• ping脚的对应的cell

• wbclk所有驱动的时钟



• 蓝色cell对应的Net

• 给定引脚对应的net

• 引脚对应的时钟

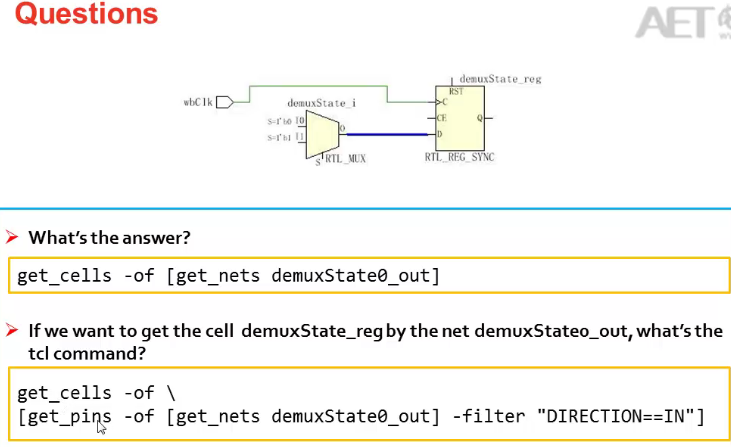

通过引脚来找

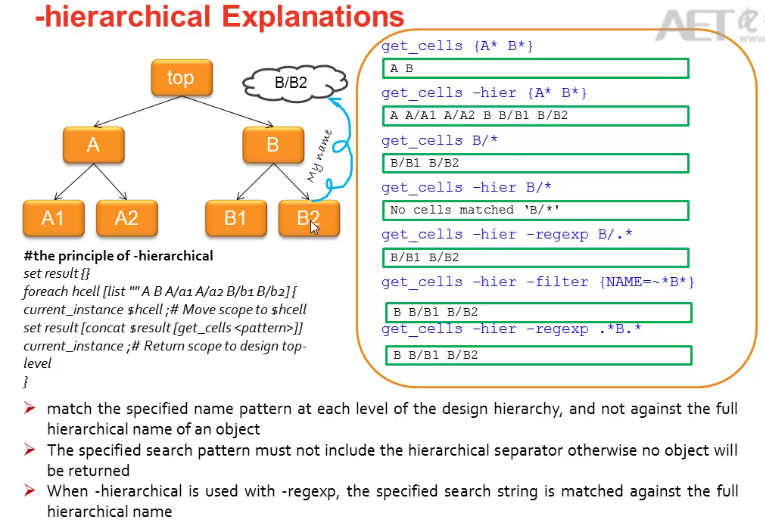

2. 层次（hierarchy）

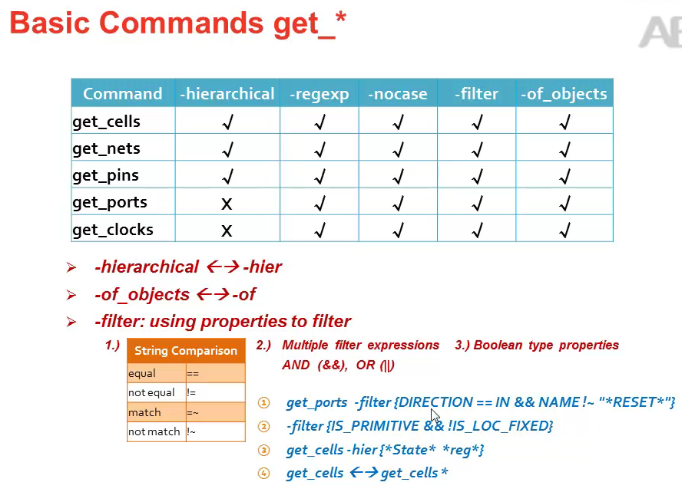

• 第一条只会在顶层去查找
• hierarchy会在子层查找
• 在使用hierarchy不要使用层次分割符号/*，会一层层找，不用用层次分隔符
• 通过正则表达符 -regexp 除外

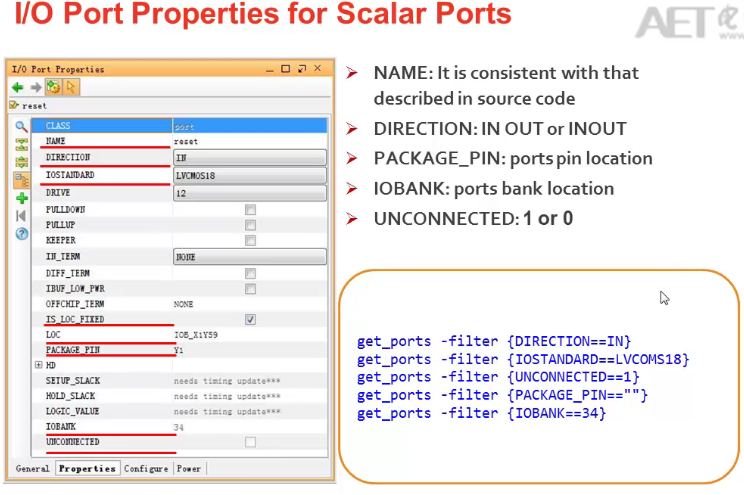

3. Port的属性

属性如下，通过属性可以过滤出感兴趣的对象

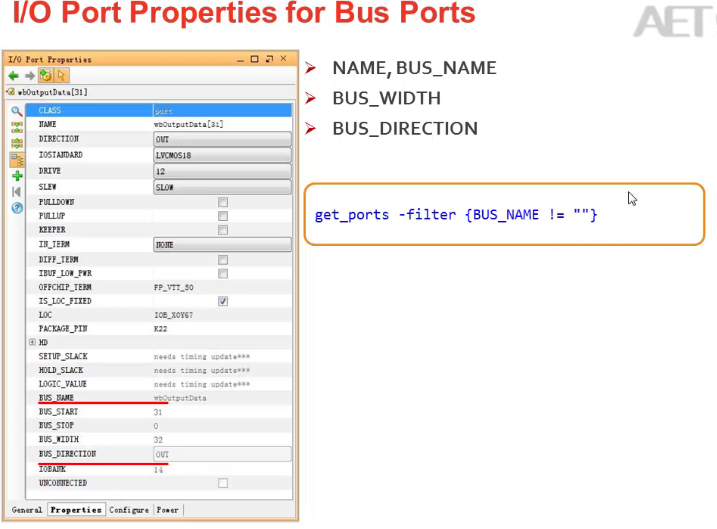

对应bus port的属性如下

• bus name不为空就是得到所有的总线

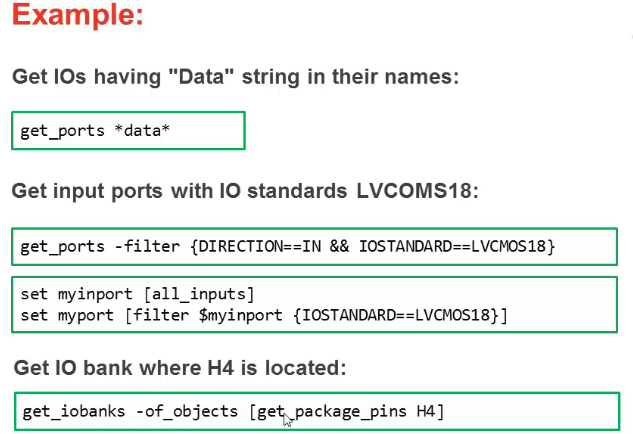

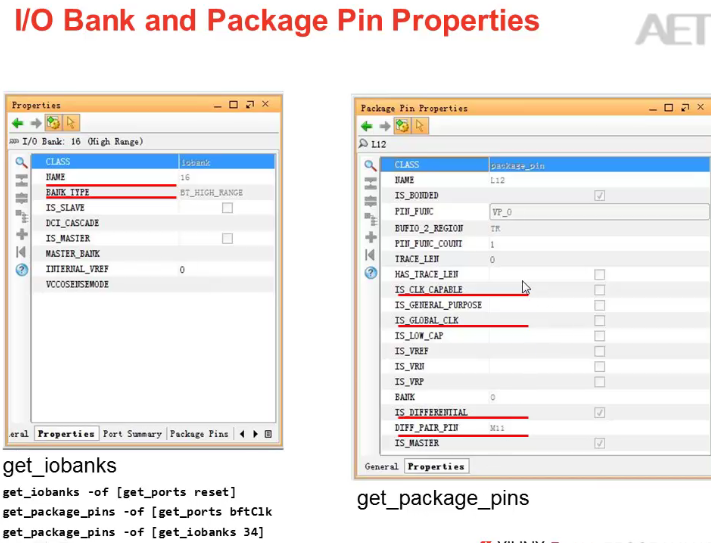

4. IO BANK和Package Pin

• high range、high performance等的io bank

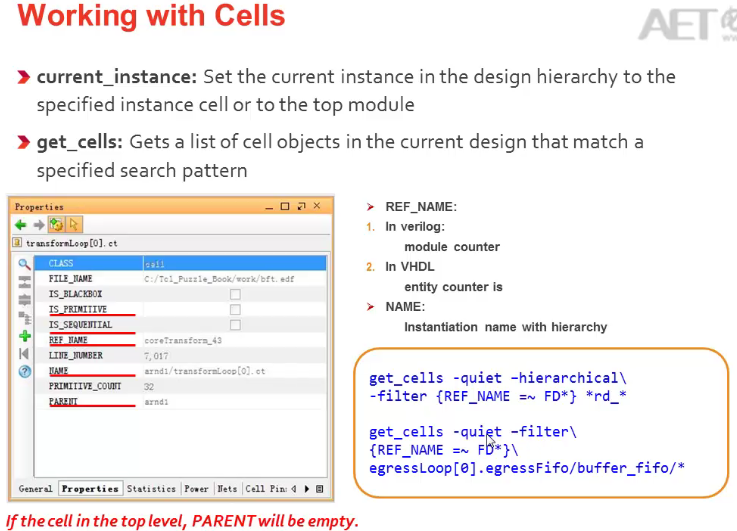

5. Cell

• refer name :模块的名字
• 如果是顶层，parant模块是空的
• 反斜杠是换行

包含了FD触发器的

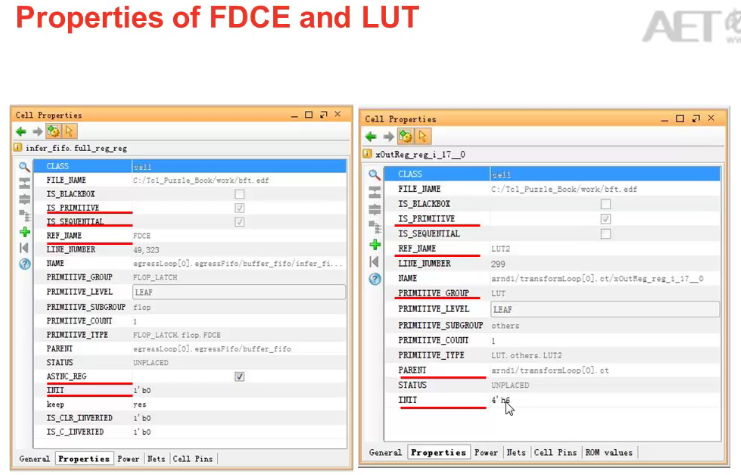

6. FDCE和LUT

FDCE是一类触发器

• 注意红色的下划线关注的属性

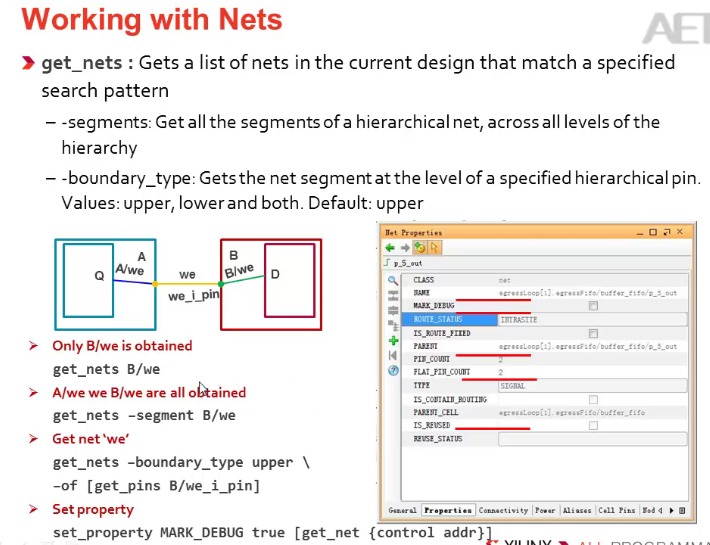

7. Nets

net的属性如下

• 只获得其中的一段的连线，-segment

8. Pins

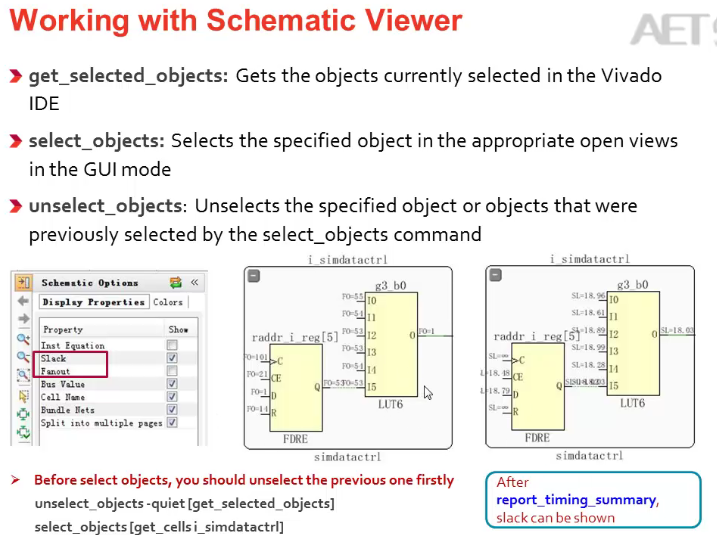

• 通过f4可以选择的

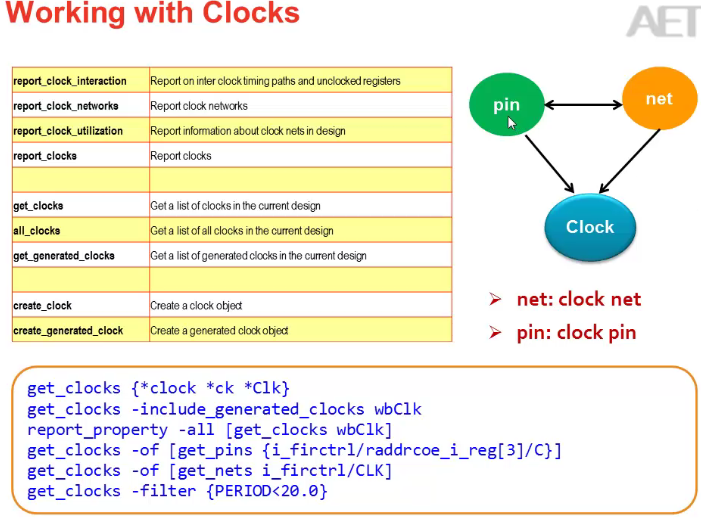

9. Clocks

总结
