第四课时：Vivado调用modelsim的逻辑仿真

Vivado调用modelsim进行仿真

对仿真库进行编译

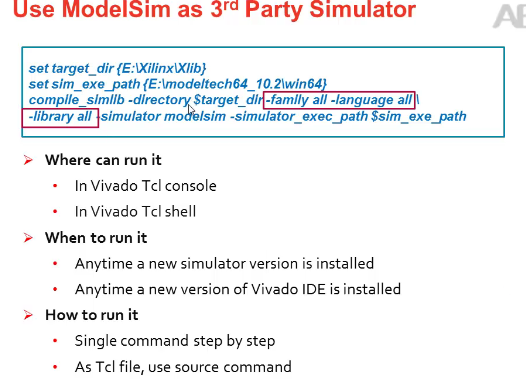

对xilinx的仿真库进行编译，编译命令如下

红色框内是可以缺省的

新的版本更新（Vivado 或者是Modelsim）需要重新编译

可以在命令行里面一行行敲

也可以写个脚本， source一下就行

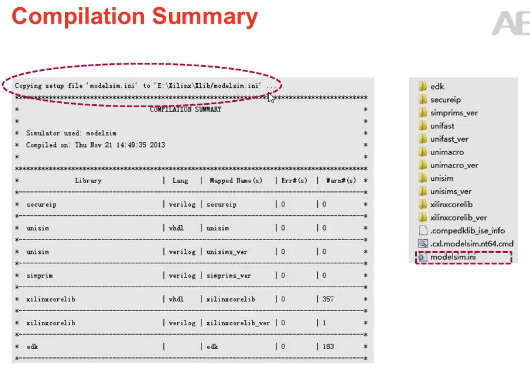

注意到生成了modelsim.ini文件，这个是Modelsim的配置文件，安装好modelsim之后这个文件时存在的，这里重新生成了一个

设置环境变量

其实每个modelsim仿真的工具下面都带有modelsim.ini文件

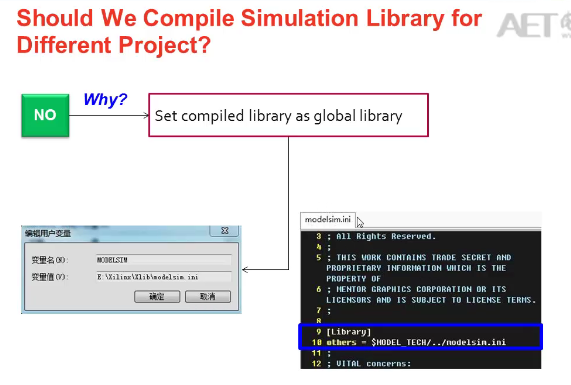

设置为全局环境

生成的配置文件包含原来的配置文件，

Demo

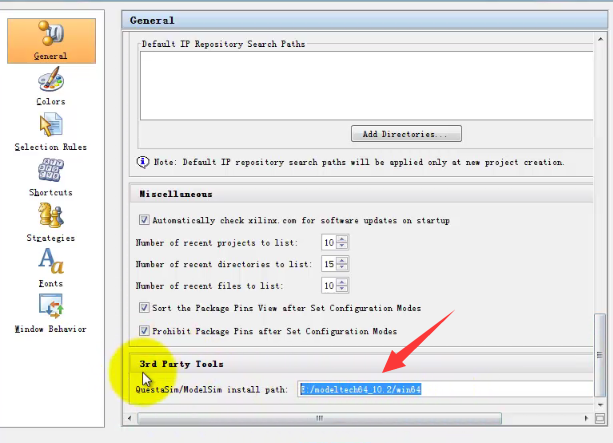

• 指定modelsim的安装路径

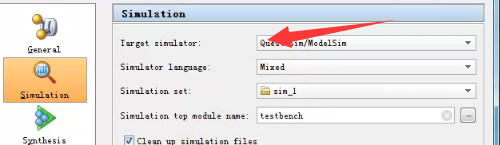

• 设置仿真器，ok

• run simulation -> run behavior simulation，将弹出modelsim的窗口
• modelsim 命令行中输入 run 7us
