第三课时：基于Xsim的逻辑仿真

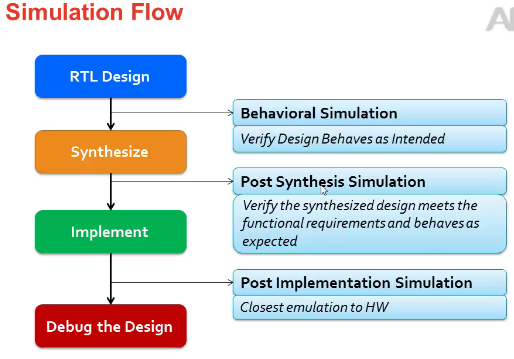

仿真流程

##

• 行为及的仿真
• 综合后仿真，可以不做
• 时序仿真（大的设计时序仿真占据很长时间）

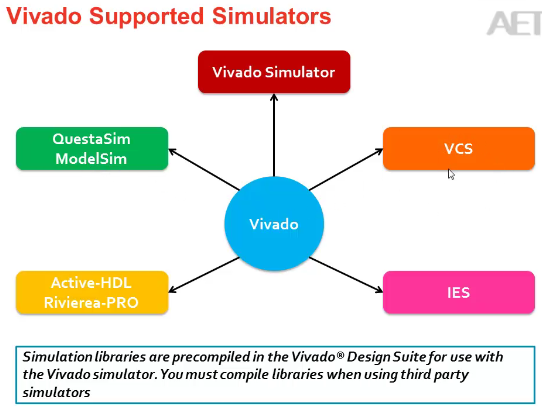

Vivado仿真工具

采用第三方仿真工具，需要对仿真库进行编译

PPT1

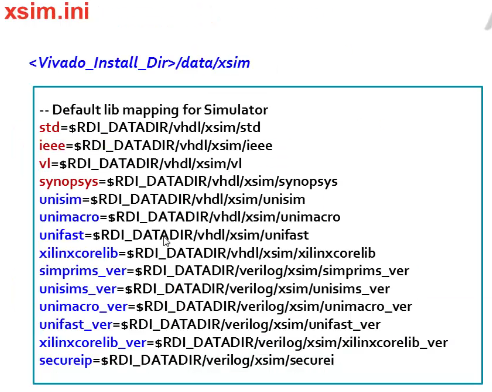

对于第三方工具已经编译好的仿真库的文件地址

PPT2

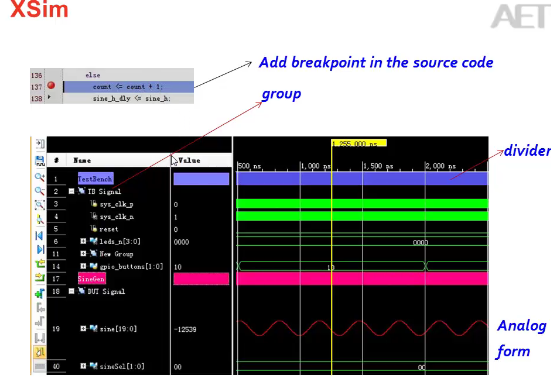

端点的设置、信号分组，分割栏目，体现模拟的波形

vcd dumping

PPT3

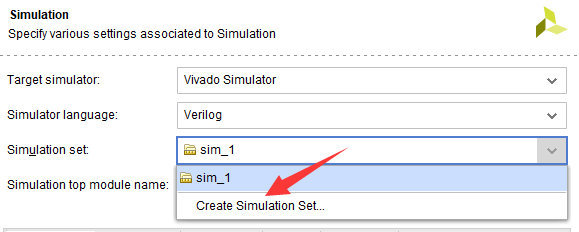

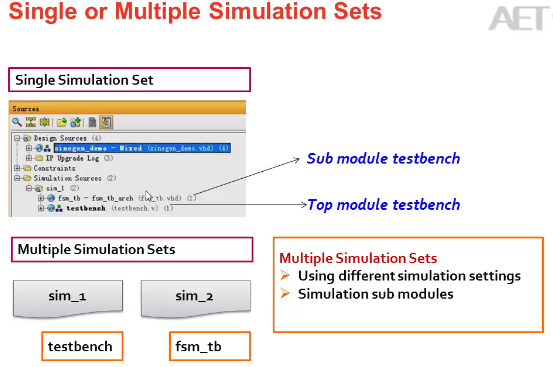

创建simulation set

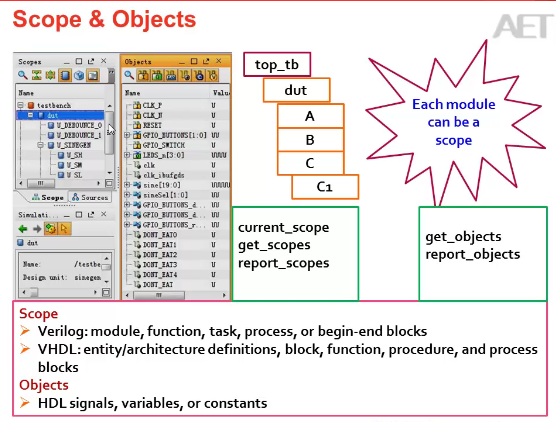

对应scope的tcl命令和object的tcl命令

Demo

基于波形窗口

• 对应的可以创建不同的simulation set

• 设置对应的仿真顶层

• run simulation -> behavior simulation

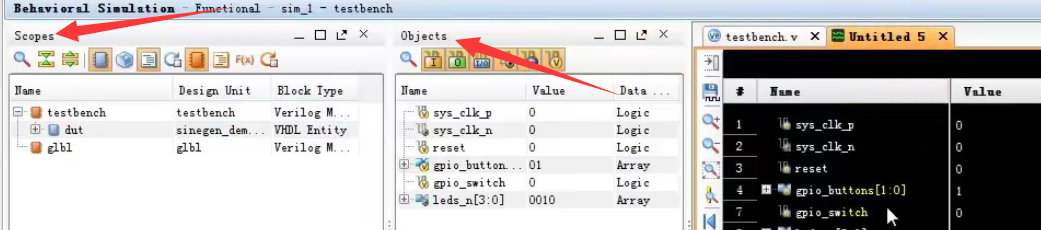

• 对应的仿真界面如下，弹出的信号波形是仿真文件顶层的信号

• 如果不加别的object，点击run all
• 保持仿真结果，并加入工程文件，这里的wcfg，保持的是波形配置文件，并没有保存波形文件

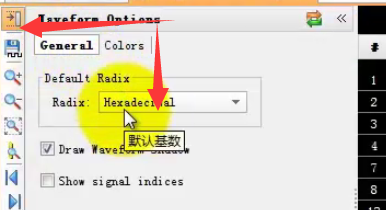

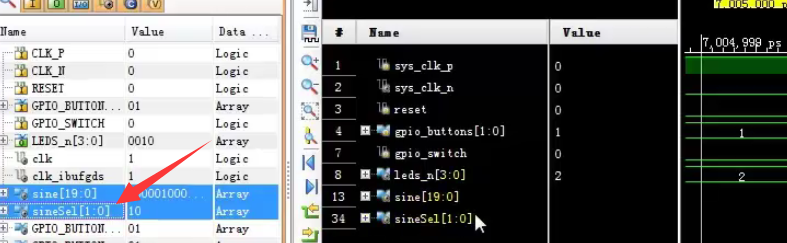

• 把新的信号拖进仿真窗口，在工具栏有个option可以设定缺省的进制

• 加入新的波形，restart后在start一次

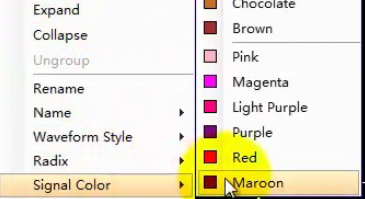

• 显示别的颜色

• 选择信号，new group,对信号进行分组

• 分割符号





• 测量两个时间状态的间隔，新建marker

• 新开辟一个窗口

• 信号的名称以long的形式显示，会显示信号的层次，完整的信号名

• 命令行的形式，切换scope

命令的方式交互保存波形

• ?是一个通配符，有且只有一个字符

• dump波形

  创建波形



  运行10us

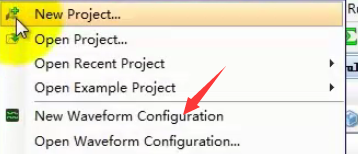

  新建一个波形窗口



  添加波形



  仿真结果将会在新的窗口体现出来

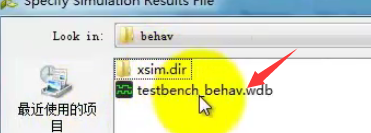

  工作目录下面有个，sim/simulation set的wdb文件

  仿真结束 close_sim



  get_scope显示子层的scope

  保持配置文件

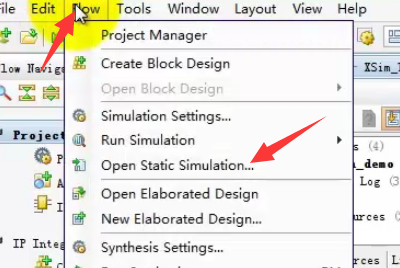

观测原来的仿真的结果

打开波形文件后，还是和上面一样打开新的仿真窗口

添加波形add_wave $myobj，这样就能看到之前的仿真数据
