第二课时：Vivado基于IP的设计

课程大纲

1. ISE和Vivado生成IP的不同

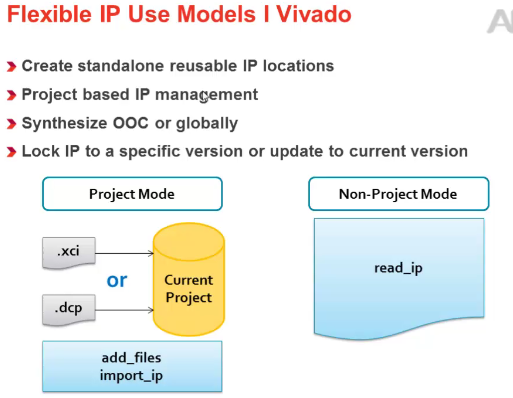

PPT2

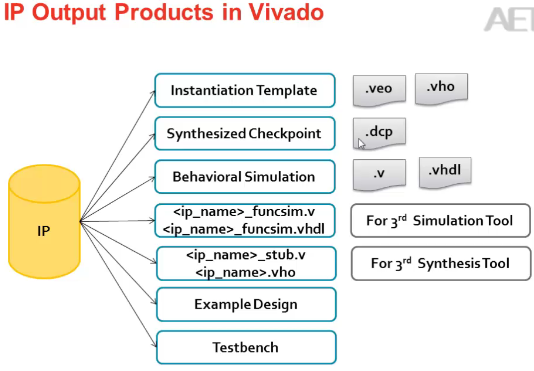

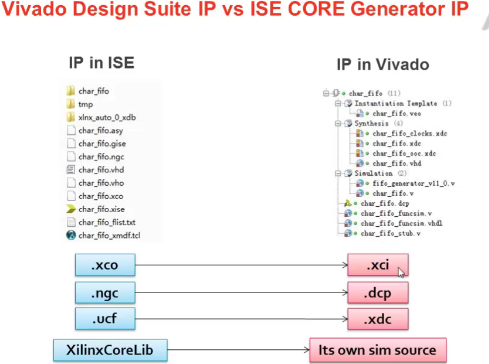

Vivado生成的文件

PPT3

产生IP的方式

通常情况下把IP更新到最新的版本

2. 独立控制IP

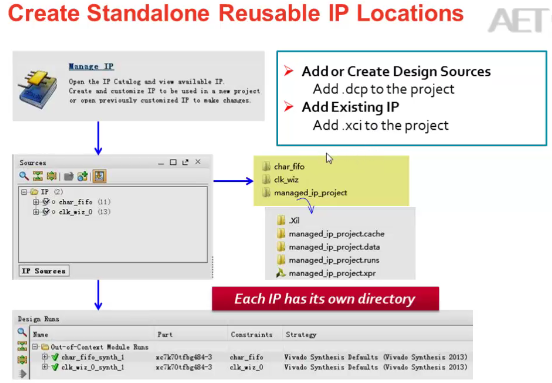

DCP加入是add all design

如何高效的加入IP呢，答案tcl

PPT2

PPT3

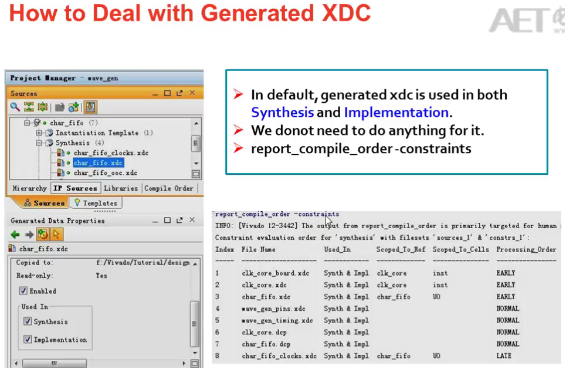

相应的生成XDC文件，可以通过命令查看生成的XDC约束的优先级

PPT4

3. 第三方仿真综合工具

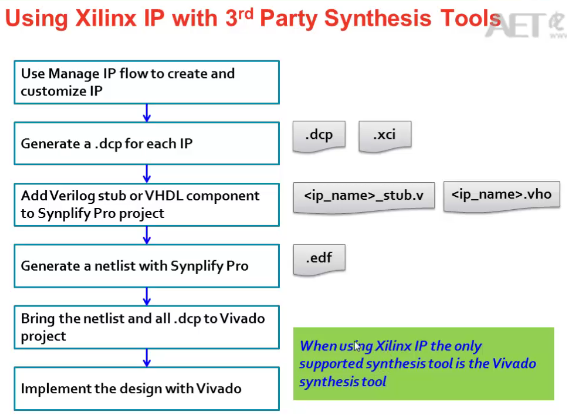

强调：综合时只能用Vivado综合ip

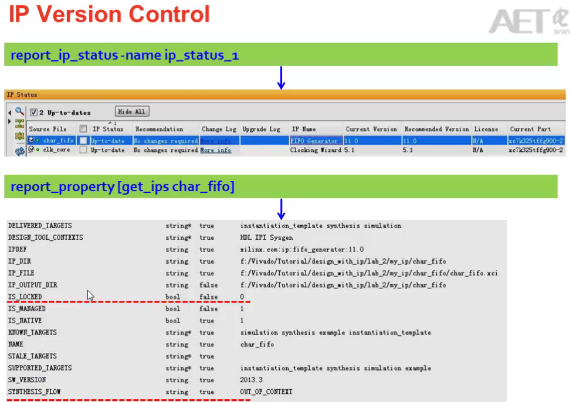

4. IP版本控制

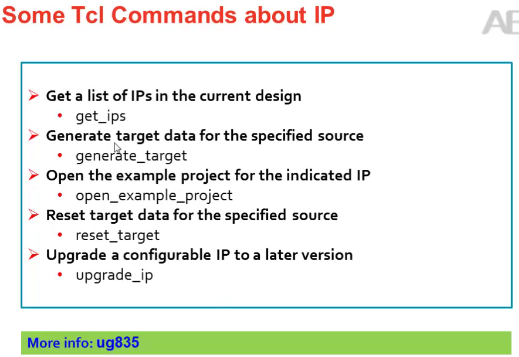

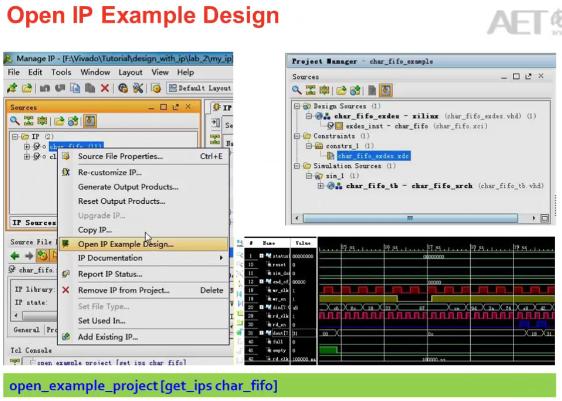

5. IP的tcl命令

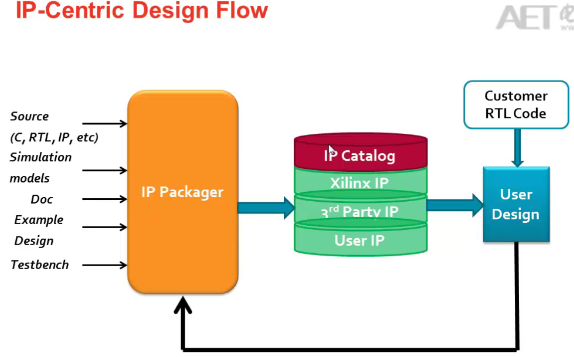

6. 以IP为核心的设计

7. Demo

工程模式使用IP

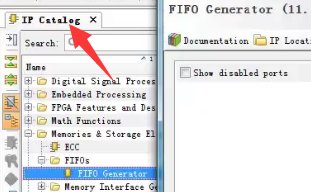

• IP Catalog

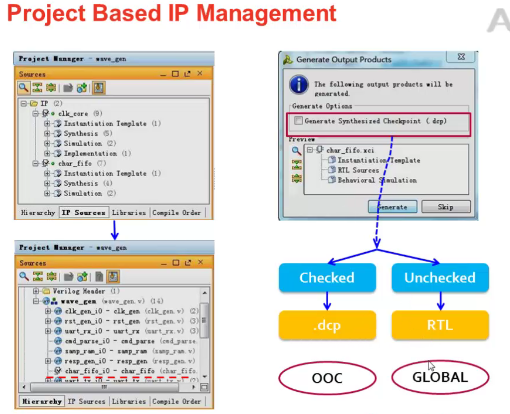

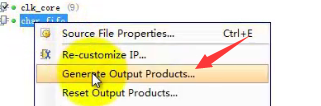

• 是否生成DCP，选择是，ooc的形式，单独对IP进行综合

• IP Source目录下生成相应的文件,包括xdc约束文件

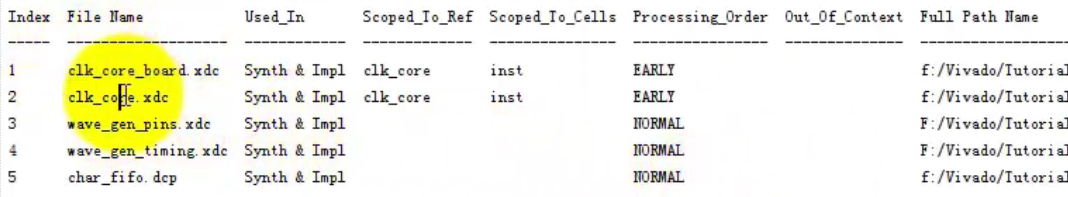

• Compile order下看到约束文件的执行顺序，tcl命令查看 report compile order constraint

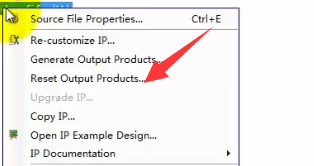

• reset IP模块，重新生成IP模块，这次不选择DCP，此时不采用OOC的方式，综合和我们的设计采用一个整体综合

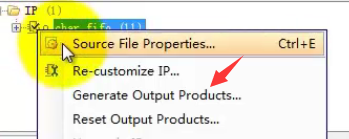

• 观测IP，是否需要升级到新的版本

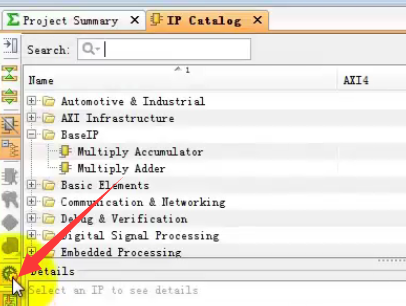

Manage IP

• New ip location

• 选择目标芯片，目标语言，IP location，完成创建

• 打开IP目录，找到IP，并对IP模块设定

• OOC的方式综合

• 工程的属性 report_property [current_project]，可以看到当前的芯片型号

• 更改某些性质，例如set_property TARGET_LAHGUAGE VHDL [current_project]，可以看到IP有黄色额感叹号，重新生成一遍IP

• 新工程的add source 把上面生成的xci文件引入，并加入到当前工程

工程封装为IP

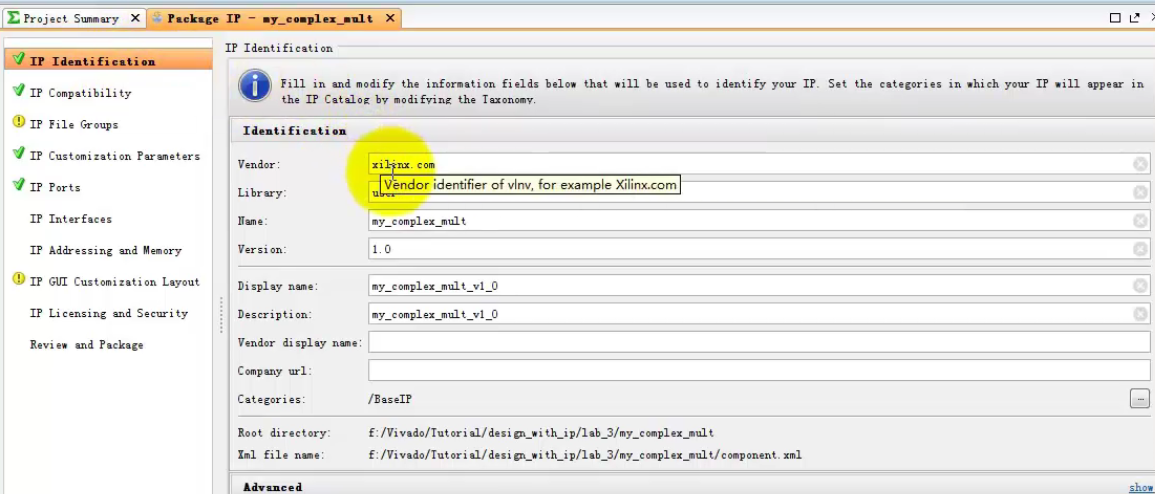

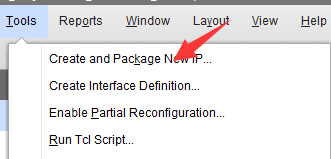

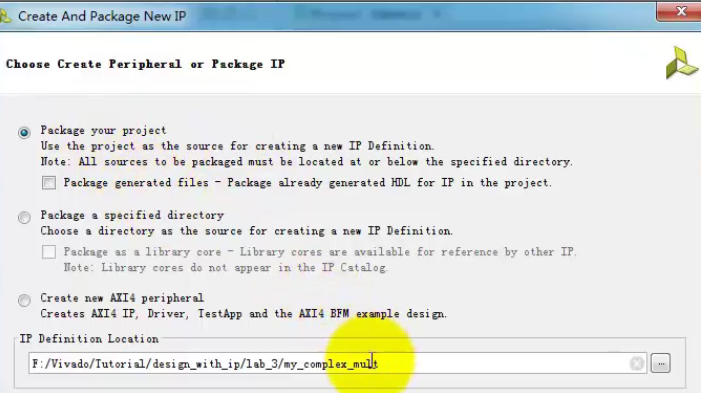

• 第一步 tool下面封装IP的功能

• IP GUI打开IP的界面

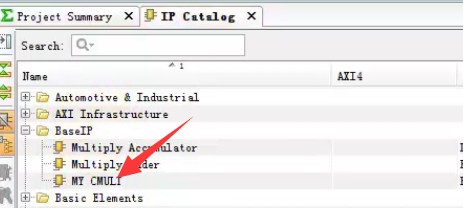

• 目录在新生成的IP下面 MY CULT，可以调用

• 新建工程的IP目录下并没有MY CULT这个IP

  解决方法：

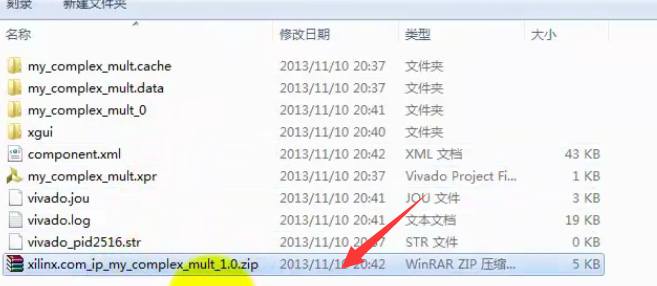

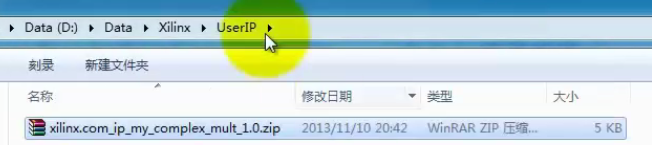

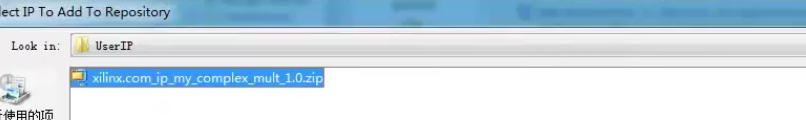

  找到上次IP对应生成的.zip文件



  放在UserIP文件夹下，固定的文件夹

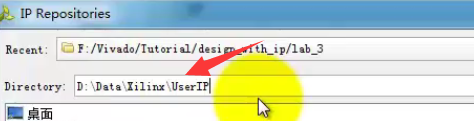

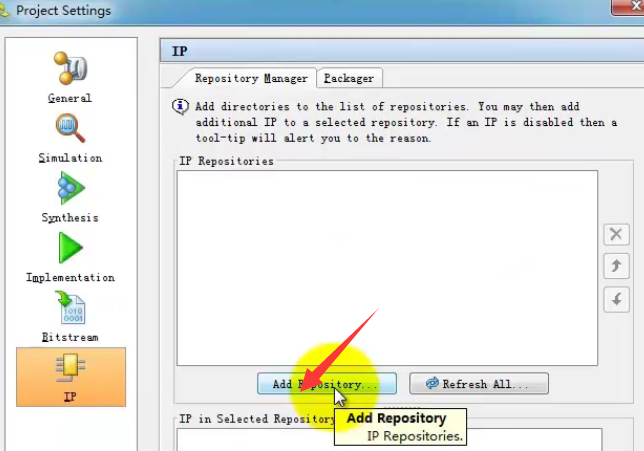

  设置IP目录





• 最后把zip文件加进来，以后就可以愉快的使用这个IP了
