VCS课时7：进行后仿真

前面讲的都是功能仿真 ，都是理想的仿真，验证代码的功能。

前仿只是完成了一部分。

• 器件自身的延迟
• 连线的延迟

取决于器件的类型，工艺有关。后仿真更加关注toggle的覆盖率

后仿真是十分慢的，门级仿真特别花

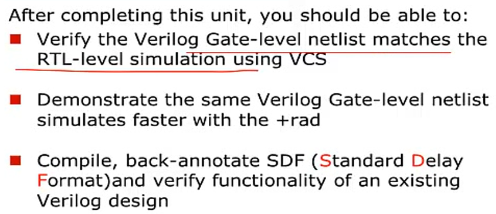

1. 课程目标

DC综合之后，得到的网表会将触发器，连线器件的延迟，反标到网表中，都是算法得到的。

怎么样时序信息提取出来后反标

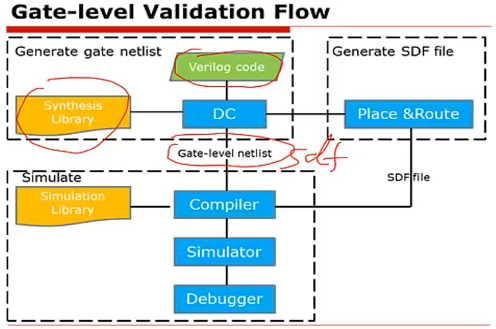

2. 门级验证的流程

PPT1

DC是不含物理信息的

PPT2

PPT3

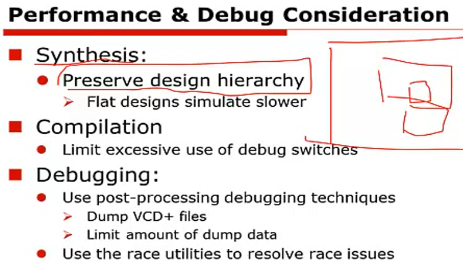

综合是否保持层次化，视情况而定

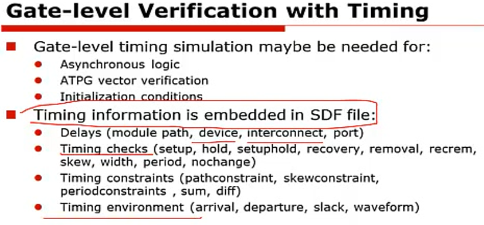

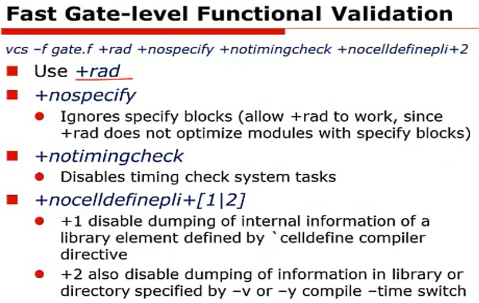

3. 门级验证的时序信息

• race命令，把冲突结果放到日志里面

4. 时序信息反标到门级网表

PPT1

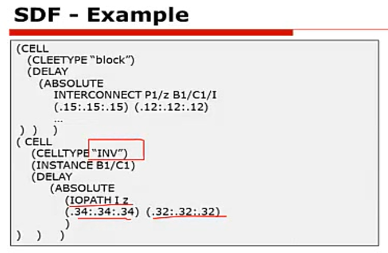

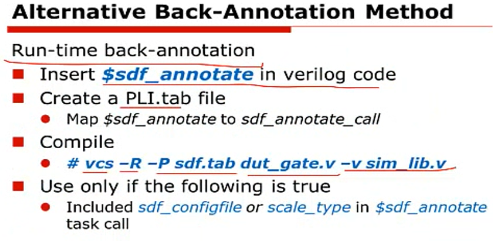

把SDF文件反标的仿真文件中，用到了仿真的库

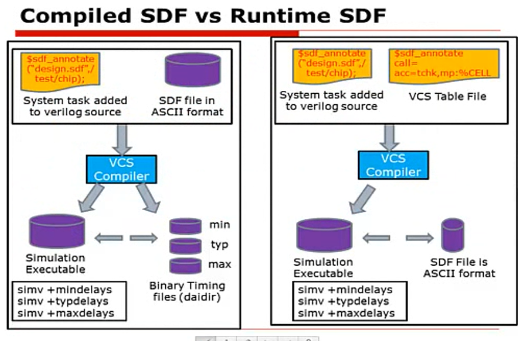

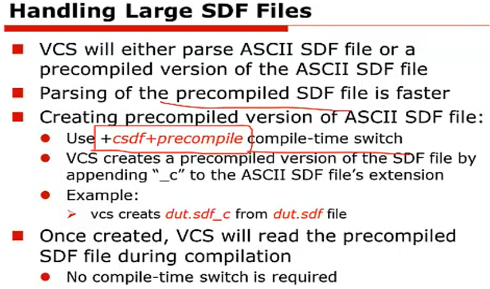

第二种方式

PPT2

PPT3

PPT4

PPT5

5. 延迟过滤

PPT1

PPT2

惯性延迟：输入的脉冲宽度需要大于一定量

PPT3

6. 实验环节

综合生成网表文件

把DC启动，并用source跑

更多的关注map下的文件，包括吐出来的fsm_moore.v和fsm_mooere.sdf

前仿真和后仿真

• 设计文件为备份为fsm_moore.v.bak

备份操作mv fsm_moore.v fsm_moore.v.gate

执行编译make com

通过dve把.vpd文件打开、前仿真的文件没有任何延迟毛刺

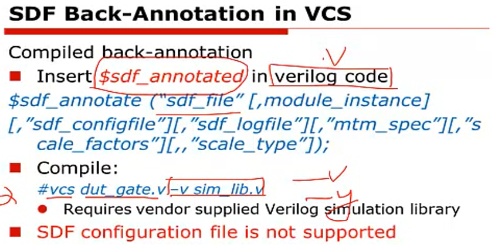

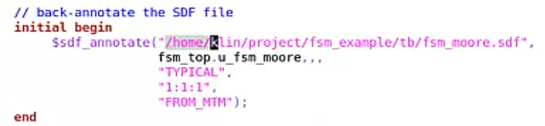

• 把SDF文件反标的仿真文件

前两个分别为sdf的绝对路径和，所对应的模块

1:1:1意思是延迟乘以的比例，缩放因子

FROM_MTM max min等的延迟

• 对应的makefile

仿真make sim

后仿真由于延迟信息会带来毛刺信息，如下图所示
