VCS课时6：VCS的仿真效率

大型SoC的设计：大部分时间在做优化，设计，写代码是其次。更多的是Debug

衡量仿真的效率：仿真速度快，CPU资源少，内存少

这节课并不是最重要的，但是涉及仿真的高效性和思想

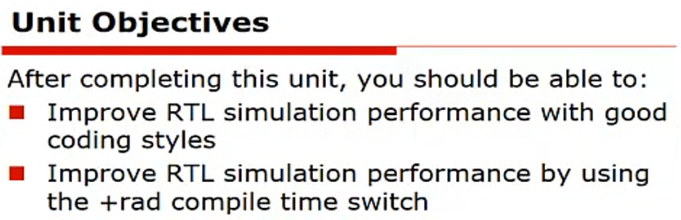

课程目标

• 好的编码风格
• 利用VCS提供的开关选项， +rad开关

工具其实有限的，最重要的是人的设计

1. 仿真的效率

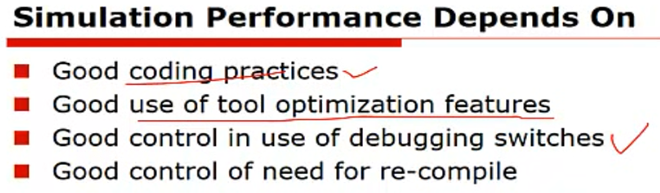

PPT1

• 适当的选择开关选项
• 三个小问题改完了再去编译，而不是盖一个编译一次，门级仿真编译更慢

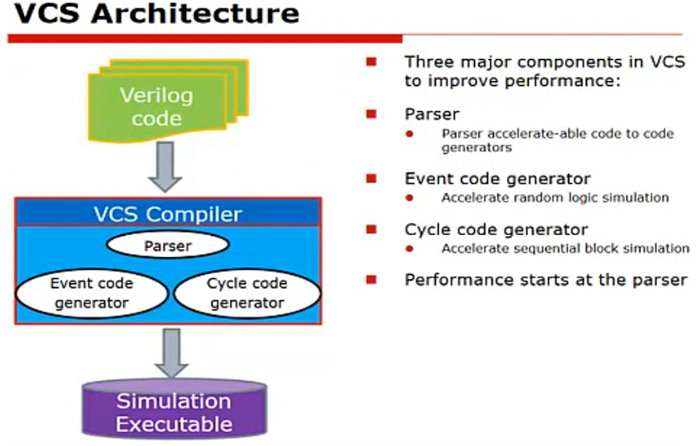

PPT2 VCS的架构

VCS处理代码的过程

第一遍就考虑把事情做好，一气呵成

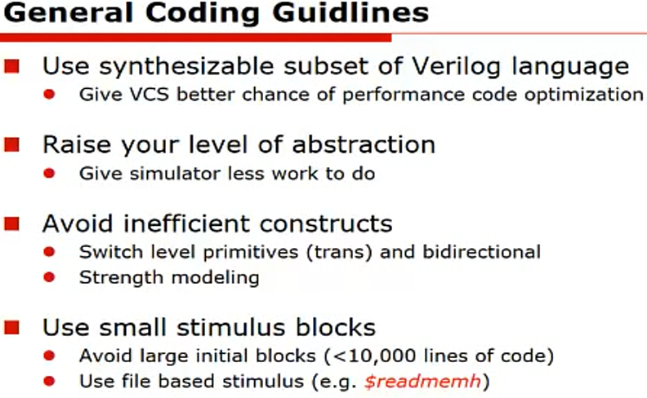

2. 通用代码建议

PPT1

• 可综合Verilog语法集
• 提升你的抽象层次，RTL级>门级>原语级。后仿真（门级）的速度很慢，适当的用状态机
• 避免效率的低的语句，原语级，双向口
• 使用小的激励块，module不要写的太大，不利用维护，激励多用task去包装。
• 使用基于文本的激励输入readmemh，是否dump数组到波形

 readmenh和writemenh用的最多，最后把结果保存到文本文件中

PPT2

在设计里面避免

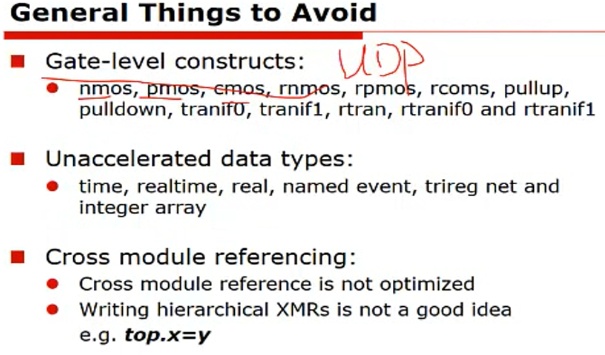

PPT3

• 避免门级结构 （gate-level UDP）
• 数据类型，常用reg wire 和integer
• 跨模块的引用

3. VCS优化代码方法

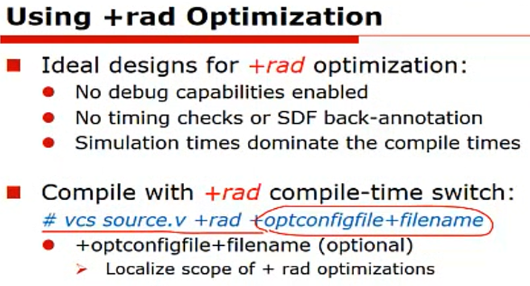

PPT1

PPT2 使用rad优化的例子1

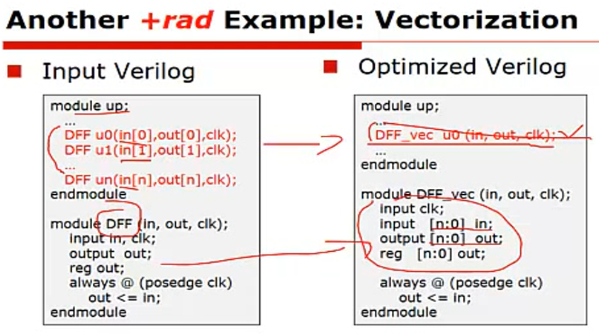

PPT3 使用rad优化例子2

PPT4

PPT5 配置文件

4. prof性能分析

PPT1

统计分析哪个模块占用资源比较多

PPT2

PPT3

PPT4 报告的内容

PPT5

5. 实验环节

• 没有加的仿真时间

加上了+rad的仿真时间

• 加上了编译型的开关+prof，多出了vcs.prof文件

warning可以看看，有帮助

性能分析，往往是针对大型的项目

gVim下删除一行的快捷键的连线敲两个d

• +prof未来的版本不支持该命令改用+simprofile

• 例化多个模块，generate

  例化module是不能用数组的

  例如1000个计数器下



  后面讲了

• 打印出带颜色的字体
