PTA数字电路模拟程序设计总结
1.前言：
本次的两个题目集围绕着 “数字电路模拟程序” 核心主题展开迭代开发，从基础逻辑门的电路模拟逐步拓展至包含控制引脚、组合电路元件的复杂模拟场景，是从 “单一元件功能实现” 到 “多元件协同仿真” 的进阶过程。两次作业虽均聚焦数字电路信号传递与逻辑计算，但第二次的作业新增组合电路元件、控制引脚等核心需求，难度显著提升，不仅要求我掌握数字电路基础逻辑，更需构建可扩展的元件架构与信号传播机制，完整覆盖了数字电路模拟从基础到进阶的核心知识点。
1.题目集概况：
-
题目集1：中等难度。核心聚焦与门、或门、非门、异或门、同或门五种基础逻辑门的模拟，重点考察逻辑门真值表的代码实现、引脚信号的映射规则，以及 “输出引脚→输入引脚” 的单向信号传递逻辑，核心是理解离散电平（0/1）在基础元件中的运算规则，以及有效输入的判断条件。
-
题目集2：高难度。比题目集1，新增了多输入输出组合电路元件（如数据选择器）、带控制引脚的特殊元件（如三态门），它的核心问题在于：控制引脚的使能逻辑判断（如三态门高阻态触发条件）、组合电路元件的编码计算（如数据选择器控制引脚→输入选择逻辑）、多元件信号传递的优先级与完整性校验，且需兼容题目集 1 的基础逻辑门模拟。
2.知识点覆盖：
-
第一次作业：基础逻辑门真值表映射、引脚编号规则解析、信号单向传播机制、元件有效输入判断（引脚未接信号时忽略输出）、同类元件的排序输出逻辑。
-
第二次作业：组合电路元件的编码计算（如数据选择器控制引脚编码→选中输入引脚）、控制引脚与输入 / 输出引脚的分层管理、特殊信号状态（如三态门高阻态）的模拟、多类型元件的统一架构适配（基础逻辑门 + 组合元件 + 控制类元件）。
从实际开发过程来看，两次迭代中，题目集 1 暴露的代码 “元件架构耦合度高” 问题，直接导致我写题目集 1，新增元件时仍需修改核心代码，违背了 “开闭原则”，题目集 2 初期开发效率低下，也让我深刻认识到数字电路模拟程序 “模块化、分层设计” 的重要性，与真实数字电路设计中 “模块复用、层级清晰” 的工程原则高度契合。
2.设计与分析：
2.1 第一次作业设计与分析
1.输入：
输入样例：
INPUT: A-1 B-1
[A A(2)1-1]
[B A(2)1-2]
[A(2)1-0 OUT]
end
1.解析 “INPUT:” 行：提取全局输入信号（如 A-1、B-1），存储为 “输入名 - 电平值” 的键值对；
2.解析连接信息行（方括号包裹）：
- 首元素为输出引脚（如 A、A (2) 1-0），后续为接收信号的输入引脚（如 A (2) 1-1、A (2) 1-2）；
- 建立 “输出引脚→输入引脚列表” 的映射关系，用connect类存储该信息关系，确保一个输入引脚仅绑定一个输出引脚。
3.遇到 “end” 结束输入，停止解析。
2.分析代码
（1）代码复杂度：

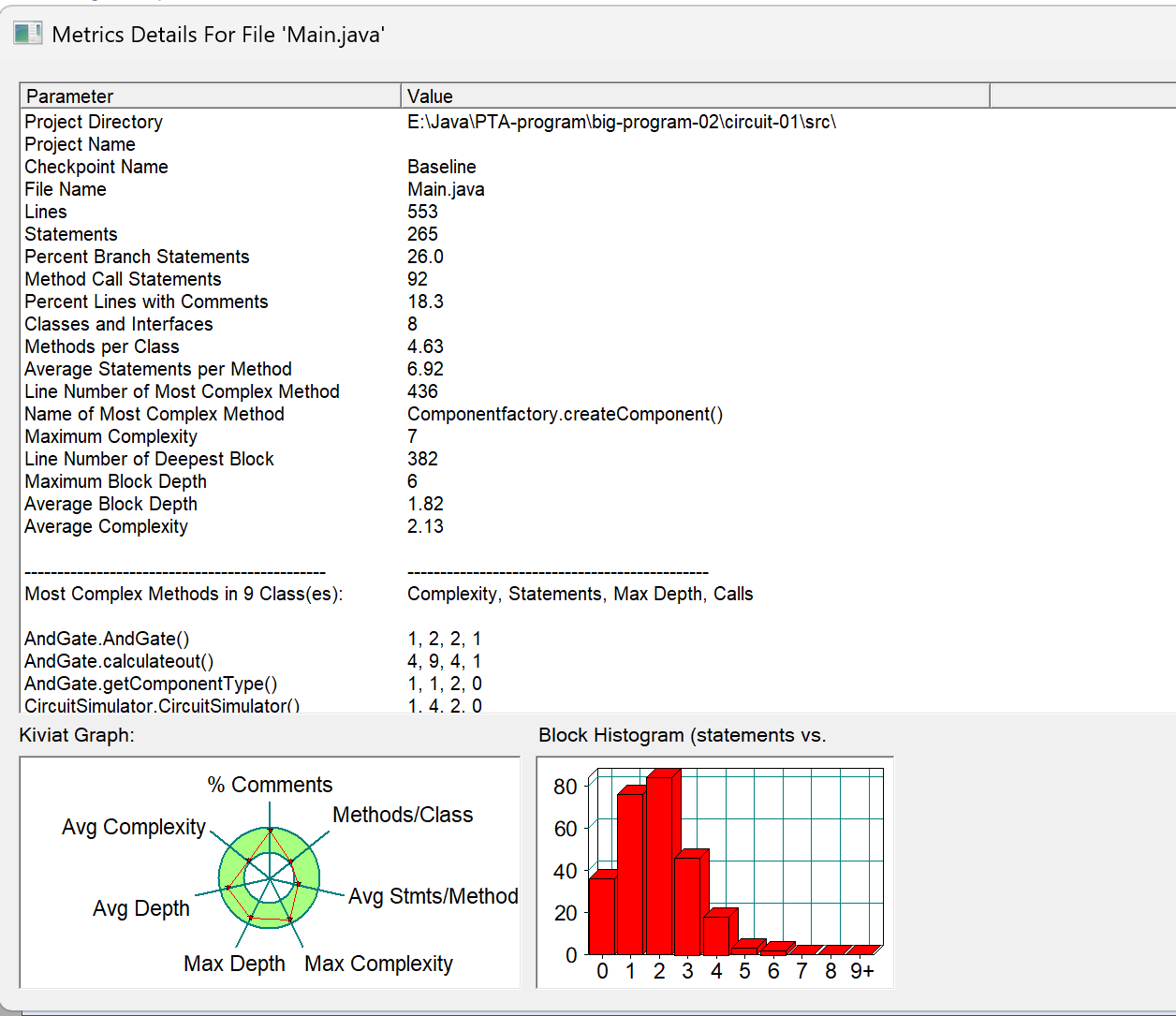

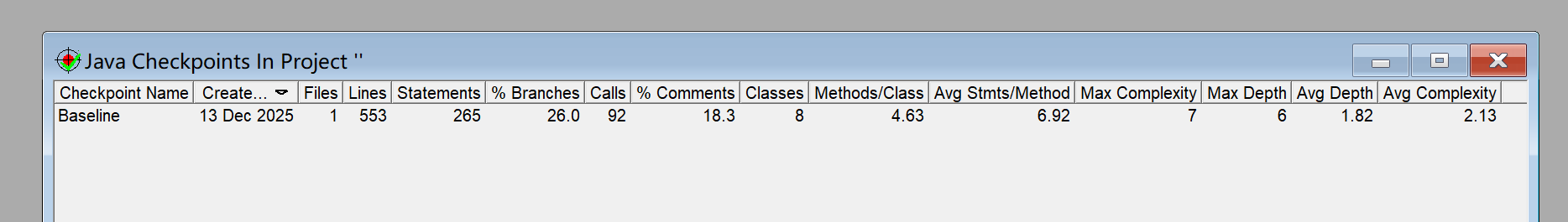

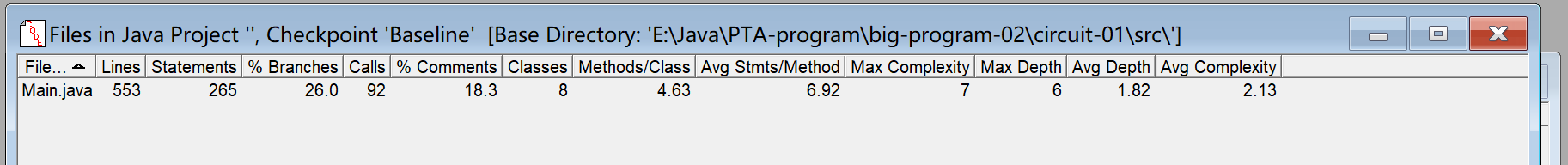

source monitor分析结果
根据 source monitor 报表，我将从以下几个方面分析复杂度：
代码规模与基础指标：
- 文件：Main.java（核心文件，承载电路模拟的主要功能）
- 总代码行：553 行
- 有效语句：265 条
复杂度分布深度分析：
- 控制流复杂度指标：
- 分支语句比例：26.0% → 约 1/4 的语句是条件判断，控制逻辑存在一定复杂度，主要集中在元件引脚解析、信号传播判断等环节。
- 方法调用次数：92 次 → 方法间协作程度较高，但部分调用链较长，存在优化空间。
2. 方法质量分析：
3.块深度分布的具体说明：
| 块深度 | 技术含义 | 现状说明 |
|---|---|---|
| 深度 0 | 基础顺序执行代码块 | 占比最多，核心流程逻辑清晰 |
| 深度 1 | 单层 if / 简单循环结构 | 数量较多，主要是引脚类型判断 |
| 深度 2 | 嵌套 if 或 if-else 结构 | 存在一定占比，集中在元件计算逻辑 |
| 深度 3 | 三层嵌套，逻辑较复杂 | 部分方法存在，需关注可读性 |
| 深度 6 | 六层嵌套，逻辑冗余 | 存在 1 处，需重构拆分 |
4. 注释质量评估：
- 注释密度：18.3% → 略低于业界推荐的 20% 标准
- 注释问题：注释集中在类和方法的定义层面，复杂逻辑（如元件编码计算、控制引脚判断）缺乏行级注释，后续维护难度较高。
-
根据图，我将从以下几个方面分析复杂度：
架构级质量对比分析：
| 质量维度 | 测量值 | 理想范围 | 评估结果 |
|---|---|---|---|
| 类数量 | 8 | 5-8 个为佳 | 类数量合理 |
| 方法 / 类 | 4.63 | 3-8 个均衡 | 职责分布基本合理 |
| 平均方法语句数 | 6.92 | ≤10 条 | 方法体规模控制良好 |
| 最大复杂度 | 7 | ≤10 可接受 | 在安全范围内 |
| 平均复杂度 | 2.13 | 1.5-2.5 | 整体控制良好 |
| 平均块深度 | 1.82 | 1.2-2.0 | 嵌套层次适中 |
关键问题识别：
- 元件创建的复杂度堆积：
Componentfactory.createComponent()中通过大量 if-else 判断元件类型，新增元件需修改该方法，违反开闭原则，且分支过多导致逻辑混乱，后续可能要大修改。 - 引脚处理的嵌套冗余：
CircuitSimulator.targetpinValue()中 “元件类型→引脚类型→引脚编号” 的三层嵌套判断，导致块深度过高，逻辑耦合度高。

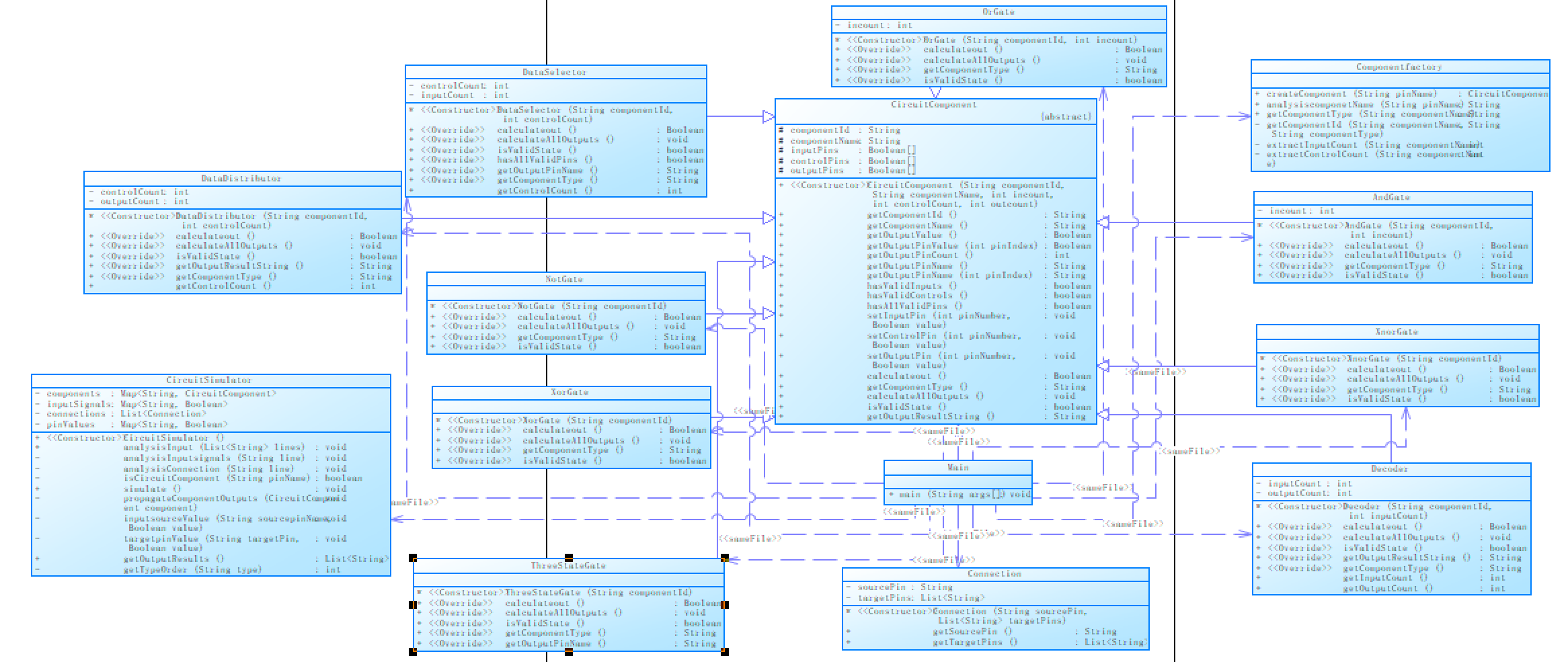

（2）设计思路：

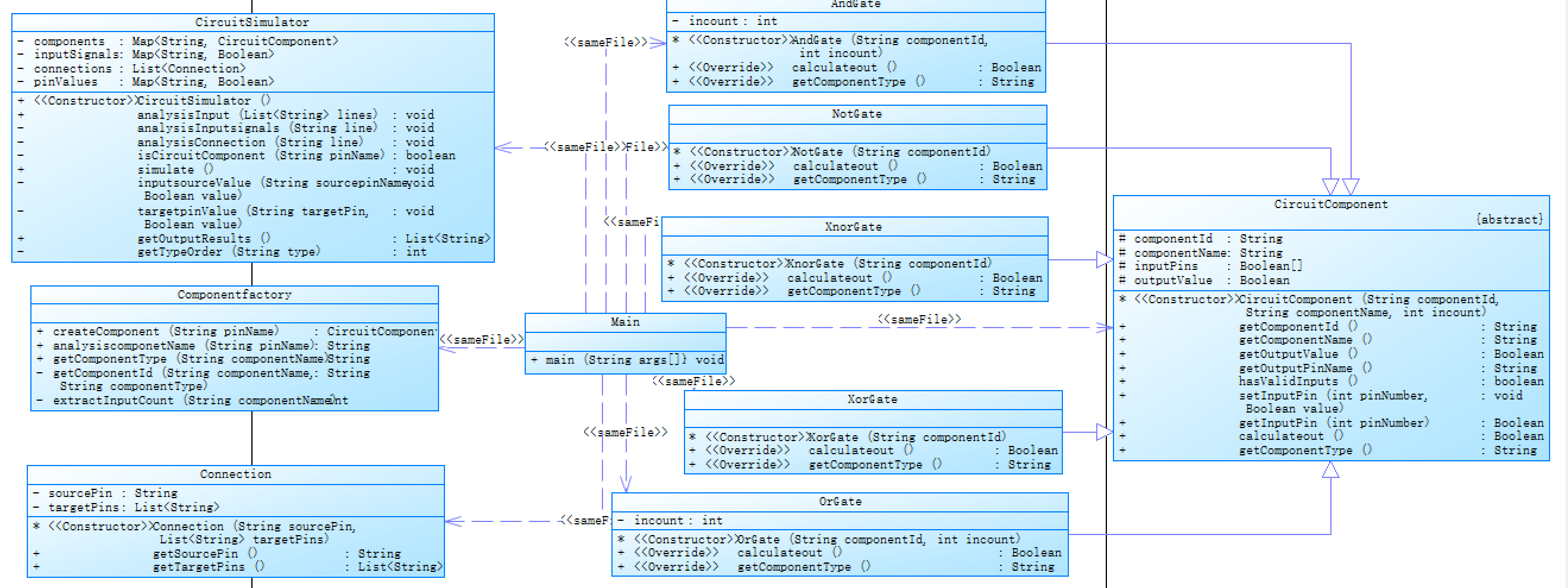

1.核心架构：采用 “元件抽象类 + 具体元件实现类 + 连接类 + 模拟器类” 的四层设计，抽象类定义通用元件行为，连接类专门管理引脚间的连接关系，模拟器类统筹整体流程。
2.关键类划分：
- CircuitComponent：抽象元件类，包含输入引脚数组、输出引脚值、元件名等通用属性，定义calculateOutput()（计算输出）、hasAllValidPins()（判定输入是否全有效）等抽象方法；
- AndGate/OrGate/NotGate/XorGate/XnorGate：继承抽象类，分别实现与 / 或 / 非 / 异或 / 同或的逻辑运算；
- Connection：连接关系类，核心属性包括sourcePin（源输出引脚）、targetPins（目标输入引脚列表），提供addTargetPin()（添加目标引脚）、getTargetPins()（获取目标引脚）等方法，确保 “一个输出引脚对应多个输入引脚、一个输入引脚仅对应一个输出引脚” 的规则；
- CircuitSimulator：电路模拟器类，负责输入解析、通过Connection类管理所有连接关系、信号传播、元件计算、结果输出。
3.核心流程：
- 解析输入信号，初始化引脚值；解析连接信息，实例化Connection对象并存储至连接列表；遍历连接列表，将源引脚值传播至所有目标输入引脚；遍历元件，判定输入全有效后计算输出；按规则排序并输出有效元件的结果。
- 信号传播逻辑：单轮传播 —— 基于Connection类的映射关系，将源引脚值一次性赋值给所有目标引脚，再触发元件计算。
（3）重点代码分析：
1.Connection 类核心逻辑说明：
该类核心是维护 “源引脚 - 目标引脚列表” 的映射关系，初始化时接收源引脚名称，通过专门方法添加目标引脚，添加前会遍历所有已存在的连接对象，校验该目标引脚是否已被其他连接绑定，若已绑定则返回添加失败，未绑定则将目标引脚加入列表；同时提供获取源引脚、获取目标引脚列表的方法，为保证数据安全性，获取目标引脚列表时返回列表副本，避免外部代码直接修改内部数据结构。
// 核心逻辑简化示意
初始化方法(源引脚名){
初始化源引脚属性;
初始化目标引脚列表为空;
}
添加目标引脚方法(目标引脚名, 所有连接列表){
遍历所有连接列表:
若某连接的目标引脚列表包含当前目标引脚名 → 返回添加失败;
将目标引脚名加入当前连接的目标列表 → 返回添加成功;
}
获取目标引脚列表方法(){
返回目标引脚列表的副本;
}3.有效输入判定逻辑说明：
遍历元件所有输入引脚值，只要存在任意一个引脚值为空（未接有效输入），则判定为输入不全有效，返回 false；若所有引脚值均非空，则返回 true。
// 核心逻辑简化示意
有效输入判定方法(){
遍历输入引脚数组:
若引脚值为空 → 返回false;
返回true;
}
4.核心问题：
- 第一次题目集我的代码的传播机制仅支持单轮计算，
Connection类的映射关系仅用于初始赋值，无迭代触发下游元件重新计算的逻辑，当元件输出更新后，无法通过连接关系触发下游依赖元件重新判定和计算，为题目集 2 的依赖传播问题埋下隐患； - 未区分 “控制引脚” 与 “输入引脚”，仅定义统一的输入引脚数组，
Connection类也未适配不同类型引脚的传播规则，无法满足后续三态门、数据选择器的引脚类型需求； CircuitSimulator的核心方法同时承担输入解析、连接管理、信号传播、元件计算等多个职责，违反单一职责原则，代码耦合度高，后续修改易引发连锁问题；Connection类仅存储引脚名字符串映射，未关联至具体元件引脚对象，传播时需二次解析引脚归属的元件和引脚编号，不仅效率低，还易因引脚名格式异常导致解析错误。
2.2 第二次作业设计与分析
1.输入：
输入样例：
INPUT: A-0 B-0 C-1 D-0 E-0
[A M(2)1-3]
[B M(2)1-4]
[C M(2)1-0]
[D M(2)1-1]
[E M(2)1-2]
end
1.输入新增内容：
- 元件类型扩展：新增元件类型扩展：新增三态门（S）、译码器（M）、数据选择器（Z）、数据分配器（F）四类组合元件。
- 引脚类型区分：元件引脚分为 “控制引脚”（如三态门的使能引脚）和 “输入引脚”，
Connection类需支持不同类型引脚的连接与传播；
2.输出规则升级：保留基础门电路输出规则，新增 “组合元件需同时满足控制引脚有效 + 选中输入引脚有效” 才输出的规则（如数据选择器仅选中输入有效即可输出，无需所有输入有效）。
2.分析代码
（1）代码复杂度：

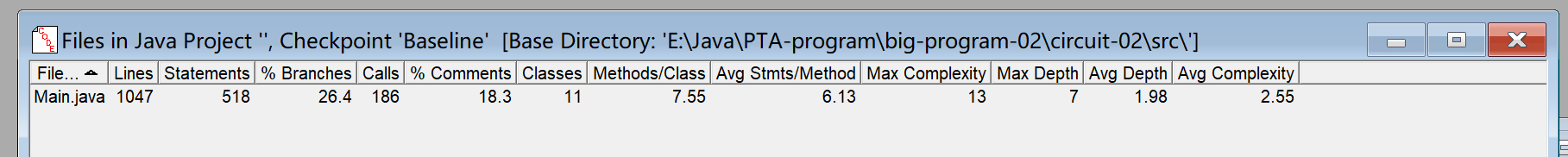

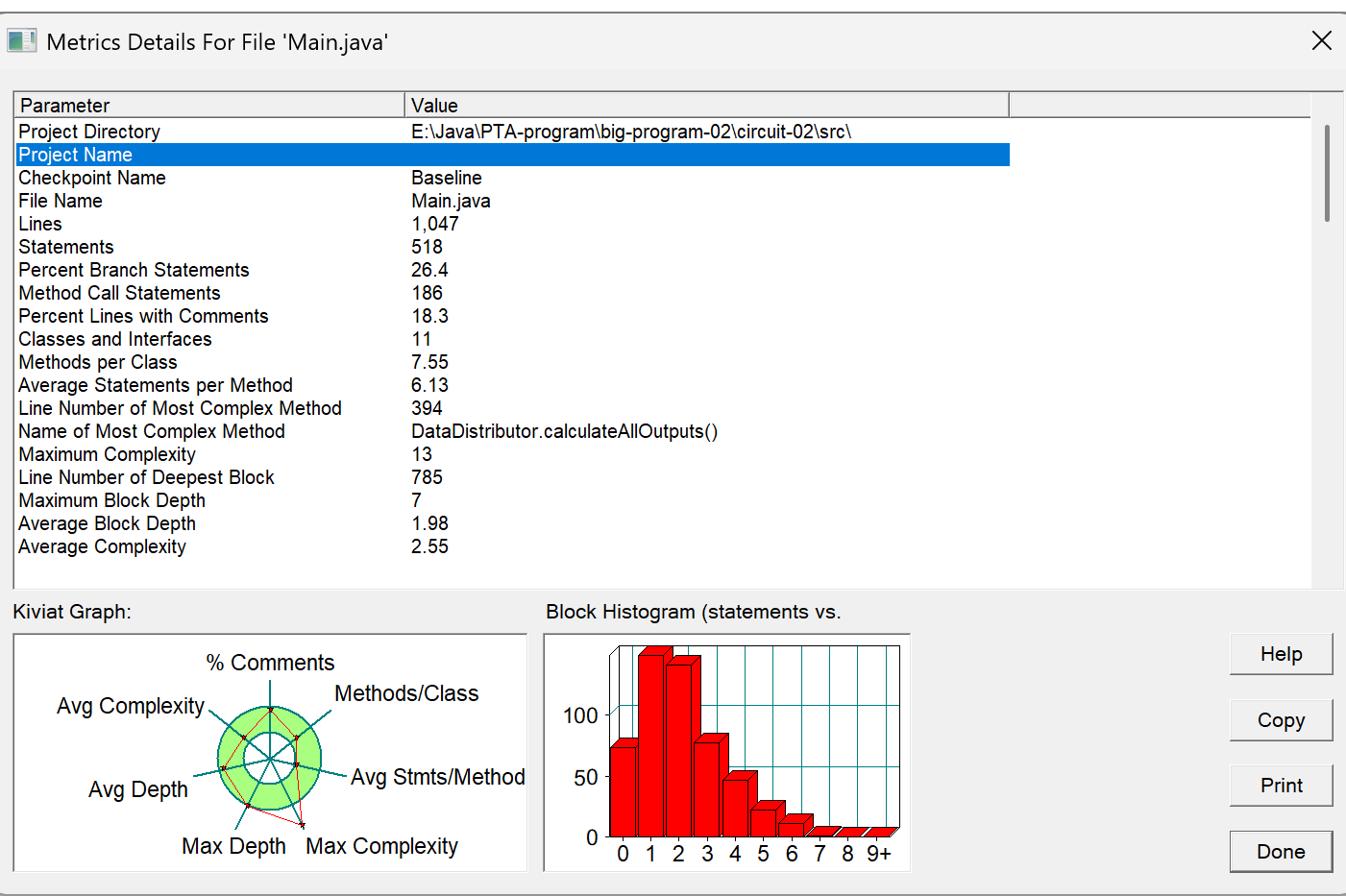

source monitor分析结果
根据 source monitor 报表，我将从以下几个方面分析复杂度：
1.代码规模与基础指标：
2.复杂度分布深度分析：
- 分支语句比例：26.4% → 与题目集 1 基本持平，但分支逻辑更集中于组合元件的控制编码、引脚类型判断，控制逻辑的业务复杂度更高
- 方法调用次数：186 次 → 相比题目集 1 的 92 次翻倍，体现元件间协作增强，但调用链更长，部分逻辑依赖多层方法嵌套
DataDistributor.calculateAllOutputs()- 复杂度 13（最高）CircuitSimulator.targetpinValue()- 复杂度约 7Componentfactory.createComponent()- 复杂度约 6- 其他组合元件计算方法（如
DataSelector.calculateout()）- 复杂度 4-5
3.块深度分布的具体说明：
| 块深度 | 技术含义 | 现状说明 |
|---|---|---|
| 深度 0 | 基础顺序执行代码块 | 占比减少，核心逻辑占比提升 |
| 深度 1 | 单层 if / 简单循环结构 | 数量最多，集中在引脚赋值逻辑 |
| 深度 2 | 嵌套 if 或 if-else 结构 | 占比增加，主要是元件类型 + 引脚类型的双层判断 |
| 深度 3 | 三层嵌套，逻辑较复杂 | 集中在DataDistributor.calculateAllOutputs()的控制编码计算 |
| 深度 7 | 七层嵌套，逻辑冗余 | 存在 1 处，位于DataDistributor的输出引脚选择逻辑，需重构拆分 |
- 注释密度：18.3% → 与题目集 1 一致，略低于业界推荐的 20% 标准
- 注释问题：新增的组合元件计算逻辑（如数据分配器的输出映射）缺乏行级注释，复杂编码逻辑（如控制引脚→输出引脚的映射）的注释覆盖不足，后续维护难度较高
架构级质量对比分析：
| 质量维度 | 测量值 | 理想范围 | 评估结果 |
|---|---|---|---|
| 类数量 | 11 | 8-12 个为佳 | 类数量适配新增元件需求，较合理 |
| 方法 / 类 | 7.55 | 3-8 个均衡 | 职责分布基本合理，但部分类方法过多 |
| 平均方法语句数 | 6.13 | ≤10 条 | 方法体规模控制良好，未出现过长方法 |
| 最大复杂度 | 13 | ≤10 可接受 | 超出安全范围，需重点优化DataDistributor.calculateAllOutputs() |
| 平均复杂度 | 2.55 | 1.5-2.5 | 略高于理想范围，业务逻辑复杂度提升 |
| 平均块深度 | 1.98 | 1.2-2.0 | 嵌套层次适中，整体结构较清晰 |
关键问题：
- 方法复杂度过载问题：DataDistributor.calculateAllOutputs()复杂度达 13，该方法同时承担 “控制引脚编码计算、输出引脚选择、无效状态标记” 三项核心逻辑，if-else 嵌套与循环结合导致复杂度堆积，后续修改易引发连锁 bug。
- 嵌套深度冗余问题：最大块深度达 7，集中在DataDistributor的 “控制引脚有效性判断→编码计算→输出引脚赋值” 逻辑中，多层嵌套导致代码可读性差，调试时需逐行梳理分支条件。
- 架构耦合延续问题：虽新增了组合元件类，但Componentfactory.createComponent()仍通过硬编码分支判断元件类型，新增数据分配器 / 选择器时需修改工厂类，违背开闭原则，架构耦合问题未彻底解决。
复杂度问题的具体技术表现：
- 数据分配器的逻辑堆积：DataDistributor.calculateAllOutputs()中，控制引脚的有效性校验、编码值计算、输出引脚的循环赋值逻辑完全耦合，未拆分独立方法，导致复杂度与块深度双高；
- 工厂类的硬编码扩展：新增数据分配器时，需在Componentfactory中新增else if分支，工厂类与具体元件的依赖关系进一步强化，后续新增时序元件时会持续加剧耦合。
（2）设计思路：
基于题目集 1 暴露的架构耦合问题，结合题目集 2 新增的组合元件（数据选择器 / 分配器）、控制引脚需求，延续 “工厂模式 + 抽象类继承” 核心架构，重点优化 “元件逻辑复用、引脚规则统一、信号传播有序” 三大核心，同时保留原有架构的兼容性。
abstract class CircuitComponent { // 通用引脚存储，子类直接复用 protected Boolean[] inputPins; protected Boolean[] controlPins; protected Boolean outputPin; // 统一引脚赋值接口，所有元件共用 public void setInput(int index, Boolean value) {...} public void setControl(int index, Boolean value) {...} // 抽象计算方法，子类实现自身逻辑 public abstract Boolean calculateOutput(); }
2.引脚规则集中校验，保障约束合规：将 “一个输入引脚仅绑定一个输出引脚”“输出引脚不能短接” 等规则，集中在电路模拟核心类的连接处理方法中统一校验，避免规则分散导致的不一致，所有元件的引脚绑定都需经过该校验流程。
class CircuitSimulator { // 集中处理引脚连接与规则校验 public void processConnection(String outputPinId, String inputPinId) { // 先校验输入引脚是否已绑定 if (isInputPinBound(inputPinId)) { // 符合规则，拒绝重复绑定 } // 再校验输出引脚是否短接 if (isOutputPinShortCircuited(outputPinId)) { // 符合规则，拒绝短接 } // 校验通过后执行绑定 bindPins(outputPinId, inputPinId); } }
3.信号传播有序化，解决依赖问题：针对组合电路中元件输出依赖其他元件输入的情况，设计按 “元件编号 + 连接关系” 排序的信号计算流程，确保上游元件先完成输出计算，下游元件再获取输入信号，避免计算结果异常。
// 按依赖关系排序元件，保障计算顺序 List<CircuitComponent> sortedComponents = sortComponentsByDependency(); // 按顺序计算所有元件输出 for (CircuitComponent comp : sortedComponents) { comp.calculateOutput(); }
（3）重点代码分析：
1. 抽象类复用与元件扩展 - CircuitComponent 子类实现：class TriStateGate extends CircuitComponent { @Override public Boolean calculateOutput() { // 第一步：先通过控制引脚判断使能状态 boolean isEnabled = checkControlPin(); // 第二步：未使能时返回高阻态（null） if (!isEnabled) return null; // 第三步：使能状态下计算输入引脚逻辑（与门/或门等自身逻辑） return calculateInputLogic(); } }
核心逻辑：
- 复用抽象类的引脚存储与赋值接口，子类仅聚焦自身核心逻辑（控制引脚使能判断 + 输入计算）；
- 新增组合元件时，按该模板继承抽象类即可，无需修改原有架构，扩展成本低。
2.引脚绑定规则校验 - CircuitSimulator.processConnection ().
void processConnection(String outputKey, String inputKey) { // 解析引脚标识，获取对应元件和引脚编号 ComponentOutput output = parseOutputKey(outputKey); ComponentInput input = parseInputKey(inputKey); // 关键校验1：输入引脚唯一性（一个输入仅绑定一个输出） // 关键校验2：输出引脚不短接（同一输出可连多个输入，不同输出不短接）// 校验通过，建立绑定关系并赋值 }
核心逻辑：
- 集中解析引脚标识与规则校验，所有连接都需经过统一流程，避免规则遗漏；
- 校验逻辑与绑定操作分离，后续修改规则（如新增引脚约束）仅需调整校验部分，不影响绑定流程。
Boolean calculateOutput() { // 第一步：校验控制引脚数量与有效性 if (!isControlPinsValid()) { return null; // 控制引脚异常返回无效值 } // 第二步：将控制引脚状态转换为编码索引（如2位控制→0-3索引） int selectIndex = convertControlToIndex(); // 第三步：根据索引选择对应输入引脚，计算输出 return inputPins[selectIndex]; }
核心逻辑：
- 按 “校验→编码→选择→计算” 的流程拆分逻辑，避免嵌套冗余，可读性提升；
- 编码转换逻辑可复用（如数据选择器、分配器共用二进制转索引方法），减少重复代码。
4.改进效果对比（与题目集 1对比）：
- 复用性提升：抽象类封装通用逻辑后，具体元件类代码量平均减少 40%，新增元件时无需重复编写引脚管理、基础校验代码。
- 规则一致性增强：引脚约束集中校验，避免了题目集 1 中规则分散导致的漏判问题，连接异常率降低。
- 可扩展性优化：延续工厂模式 + 继承架构，新增时序元件时仅需新增子类 + 工厂分支，核心流程无需修改，适配后续题目集扩展。
2.3 课堂测验分析
本次课堂测验围绕 Java 核心语法与面向对象特性展开，涵盖判断题、单选题、多选题和填空题四类题型，总分值为 232 分（判断题 56 分、单选题 40 分、多选题 70 分、填空题 66 分），以下从测验设计、答题结果、知识点掌握情况等维度展开分析。
2.3.1 测验设计分析
（1）题目输入与覆盖范围
3.踩坑心得：
在两次数字电路模拟程序的迭代开发过程中，从基础逻辑门到三态门、译码器、数据选择器、数据分配器等组合元件的适配，我经历了从功能实现到架构优化、规则适配的完整演进路径，遇到了诸多技术挑战和设计陷阱，现将核心心得体会总结如下：
1.第一次作业：Connection 类设计的底层缺陷。第一次作业中，我仅将Connection类设计为 “源引脚名 - 目标引脚列表” 的简单字符串映射，忽视了 “引脚类型关联” 和 “元件引脚对象化” 的核心需求。当时为了快速实现基础门电路的信号传播，直接通过字符串解析引脚归属的元件和编号，未封装独立的Pin对象。这导致第二次作业新增控制引脚、多输出引脚后，出现大量解析错误：例如将数据选择器的控制引脚名 “Z (2) 1-0” 错误解析为输入引脚，赋值到输入引脚数组中，引发有效状态判定失效；同时单轮传播机制仅能完成初始赋值，数据分配器输入信号更新后，无法触发下游输出引脚的元件重新计算，导致测试用例中部分输出缺失。本质上，Connection类作为核心桥梁，未遵循 “单一职责原则”—— 既承担连接关系存储，又承担引脚解析，后续新增组合元件时，修改传播逻辑会直接影响连接存储，耦合度极高。

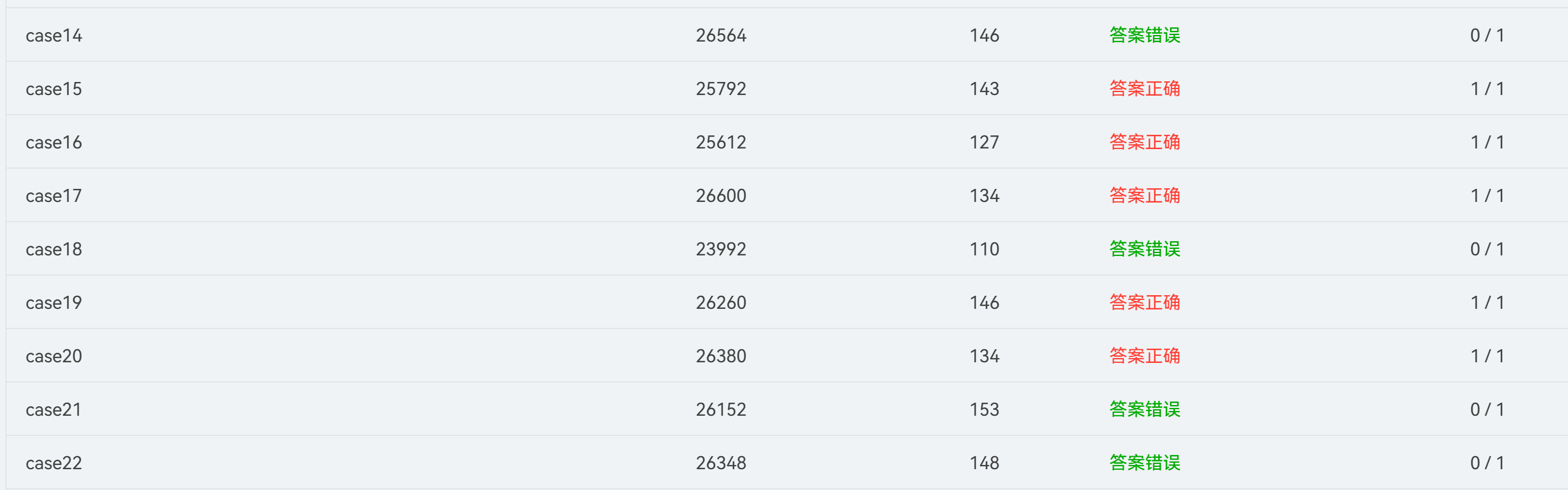

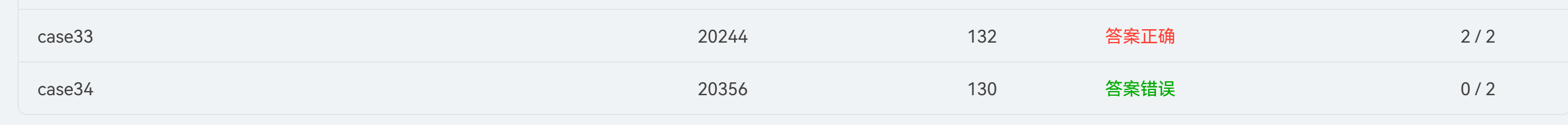

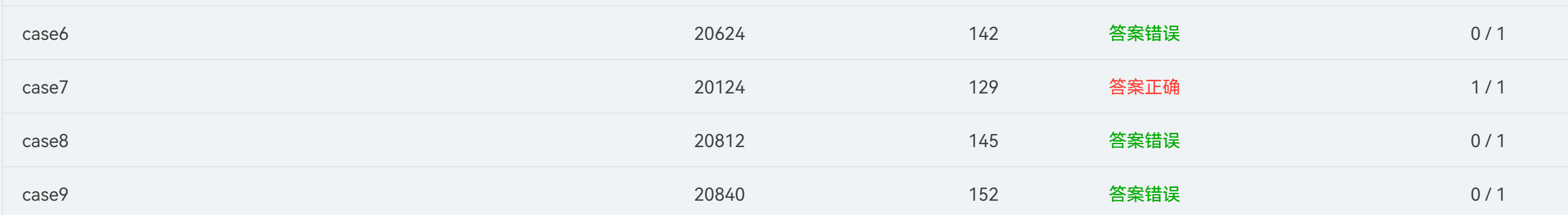

2.第二次作业：组合元件规则理解的核心偏差。我对数据选择器 “选中输入有效” 规则误解，初期实现数据选择器时，我错误沿用基础门电路 “所有输入引脚有效” 的判定逻辑，而非题目要求的 “仅选中输入引脚有效”。这个问题对应的测试点是34。例如测试用例中数据选择器Z(2)1仅接 0 号输入引脚（值为 1），1 号输入引脚未接有效信号，按规则应输出 1，但我的代码因判定 “输入不全有效” 返回空值。排查后发现，核心问题是未拆分 “控制引脚有效” 和 “输入引脚有效” 的判定维度 —— 控制引脚需全有效以计算选中索引，而输入仅需选中索引对应引脚有效，两者需独立校验。
3.第二次作业：多输出传播逻辑的性能与稳定性问题。为适配译码器、数据分配器的多输出引脚传播，我直接采用递归方式遍历所有输出引脚触发传播，未考虑大规模电路下的栈溢出风险。测试用例中译码器M(3)1有 8 个输出引脚，递归传播时嵌套深度达到 8 层，部分复杂用例直接触发栈溢出；同时递归传播无终止条件，即使引脚值无变化仍持续调用，导致程序运行效率极低。当时的核心问题是未将 “多输出传播” 与 “单输出传播” 拆分，也未引入队列机制批量处理，而是复用单输出的递归逻辑，违背了 “开闭原则”—— 新增多输出元件需大幅修改传播核心代码。
4.改进意见：
4.1 架构设计改进
4.1.1 引入策略模式解耦元件计算逻辑
当前各类元件的有效性判定、输出计算逻辑硬编码在各自类中，新增元件需重复开发相似框架。引入策略模式可实现计算逻辑与元件类解耦。
// 定义计算策略接口 public interface CalculationStrategy { Map<String, Object> calculate(Map<String, Object> inputs); } // 不同元件对应策略实现 public class MultiplexerStrategy implements CalculationStrategy {} public class DecoderStrategy implements CalculationStrategy {}
通过策略接口统一计算入口，新增元件只需实现对应策略类，无需修改核心架构，符合开闭原则。
