三菱QJ71C24N modbus通讯

在上一篇QJ71C24N中有提到QJ71C24N有两个口，一个是RS232,一个是RS485

本篇文章中讲到的是QJ71C24N与从站进行modbus rtu通讯

1.硬件准备:Q02H+QJ71C24N;支持MODBUS RTU的从站设备，我这里用的是一个称重表头，可以读取重量

2.通讯协议以及各种开关的设置可以参考上一篇文章，协议内容必须一致，我这里设置的是9600，8，n,1

3.要使用这个功能，必须要设置协议，具体设置方法如下:

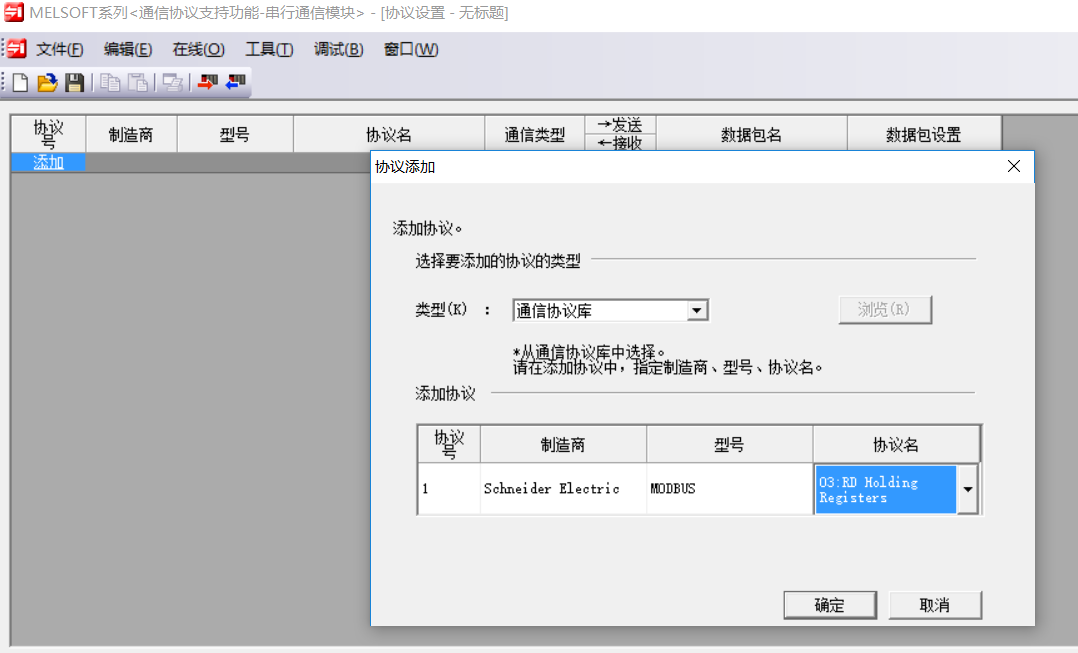

     3.1.点击gx-works2“工具”-”通讯协议支持功能“-“串行通讯模块”，选择协议，这里选择施耐德-modbus,后面用的最多是03,读取保持寄存器。当然如有需要也可以使用其他的功能当然，使用前请把modbus通讯了解清楚，不然会出现不知名的错误







  3.2.读取数据设置有三条，发送数据。正常接收的数据，异常接受的数据

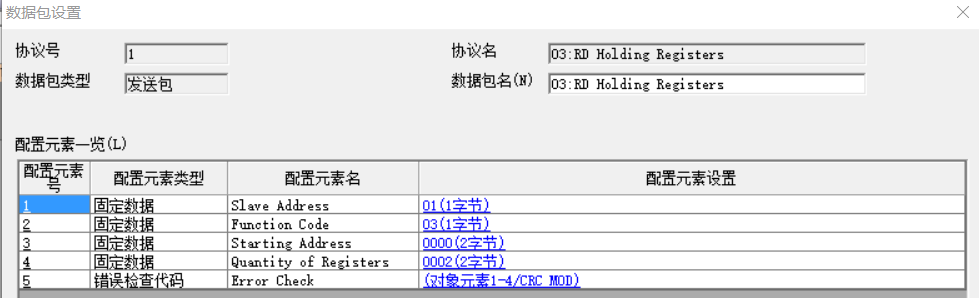

          3.2.1为了避免错误我这里直接设置发送数据为固定数据

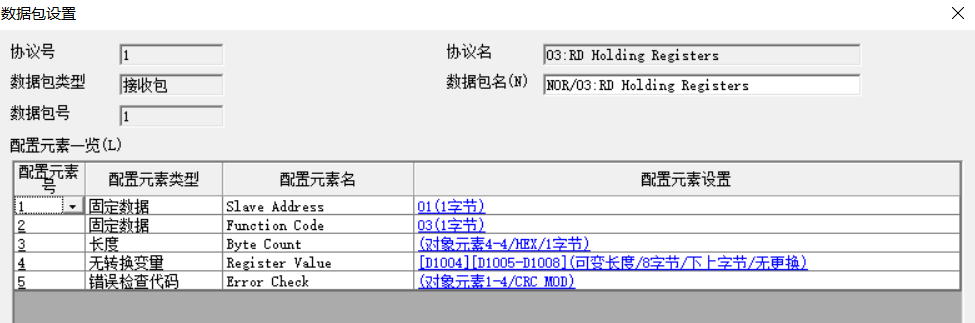

    3.2.2为了避免错误我这里直接设置发送数据为固定数据



 寄存器的值必须设置为变量，方便在程序中使用

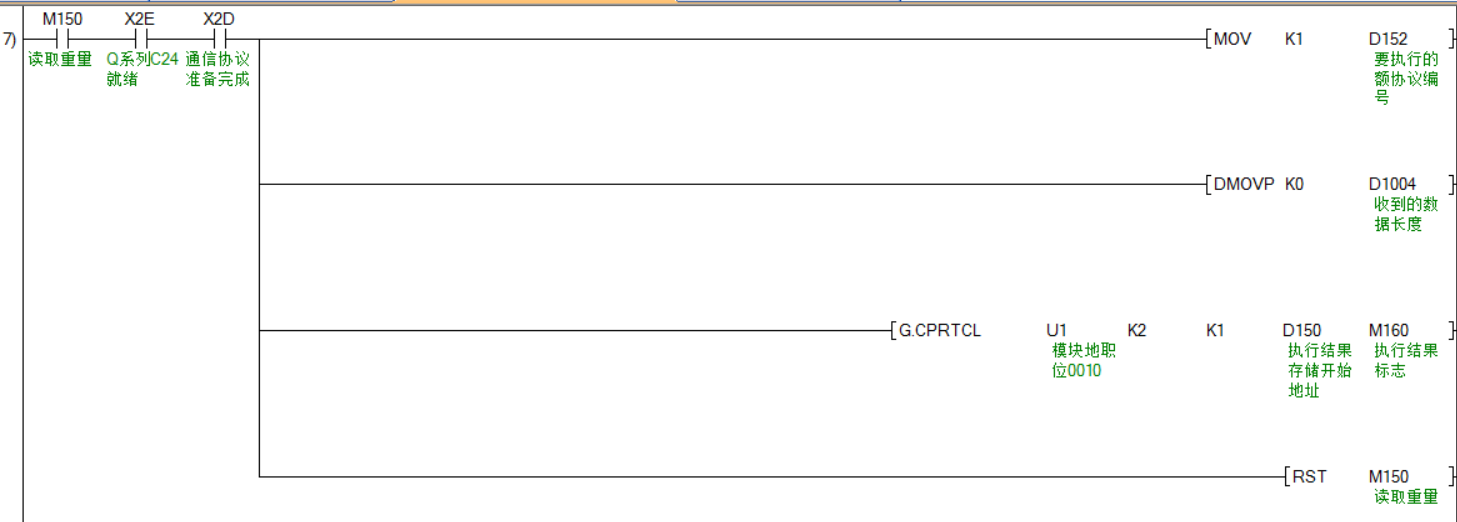

 4.要使用这个协议，还必须要配合PLC程序，相关程序如下：





 注意事项:在协议没有设置正确的时候，这个X2D(协议准备完成)是不会亮的，记录至此，以供后续使用参考
