立创EDA 3D模型与Blender联用

概述

立创EDA导出step文件，Freecad打开并选中需要导出模型，导出gltf文件，Blender导入该文件。

说明：此方法可以保存原模型的颜色

步骤：

STEP1:

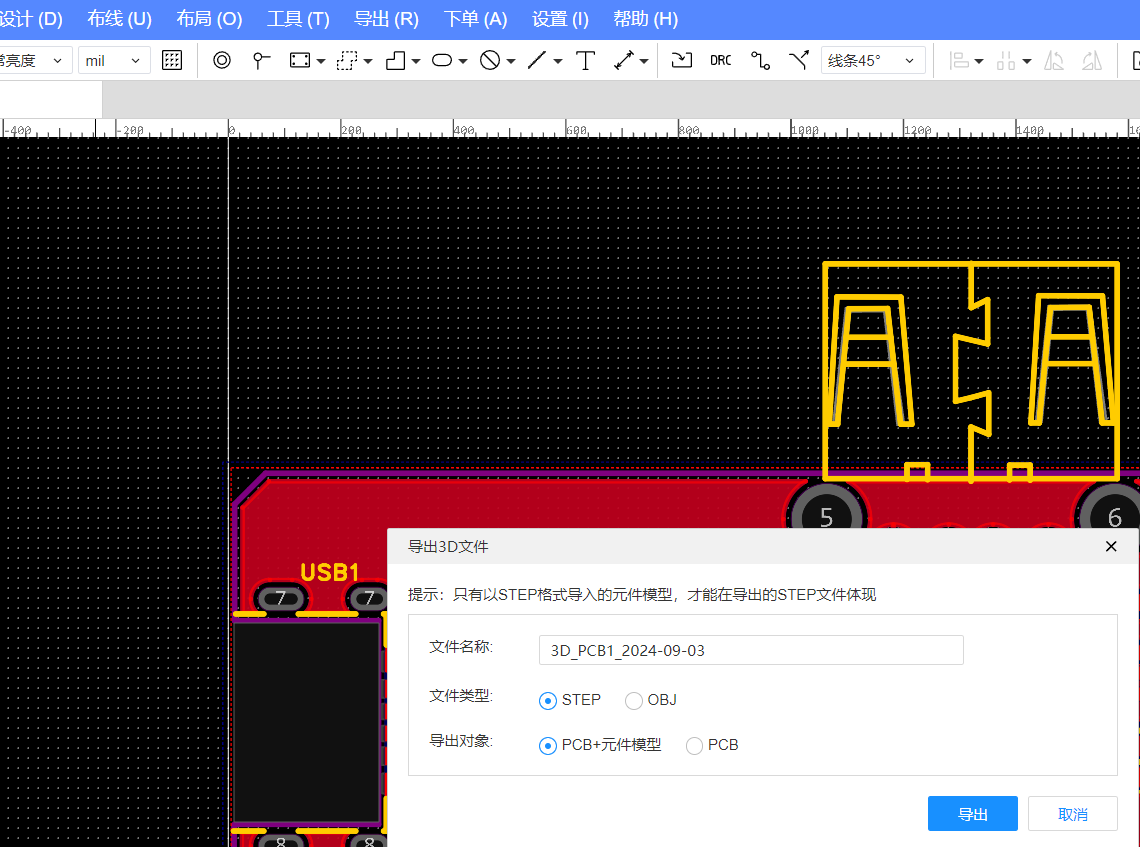

立创EDA导出STEP文件

STEP2:

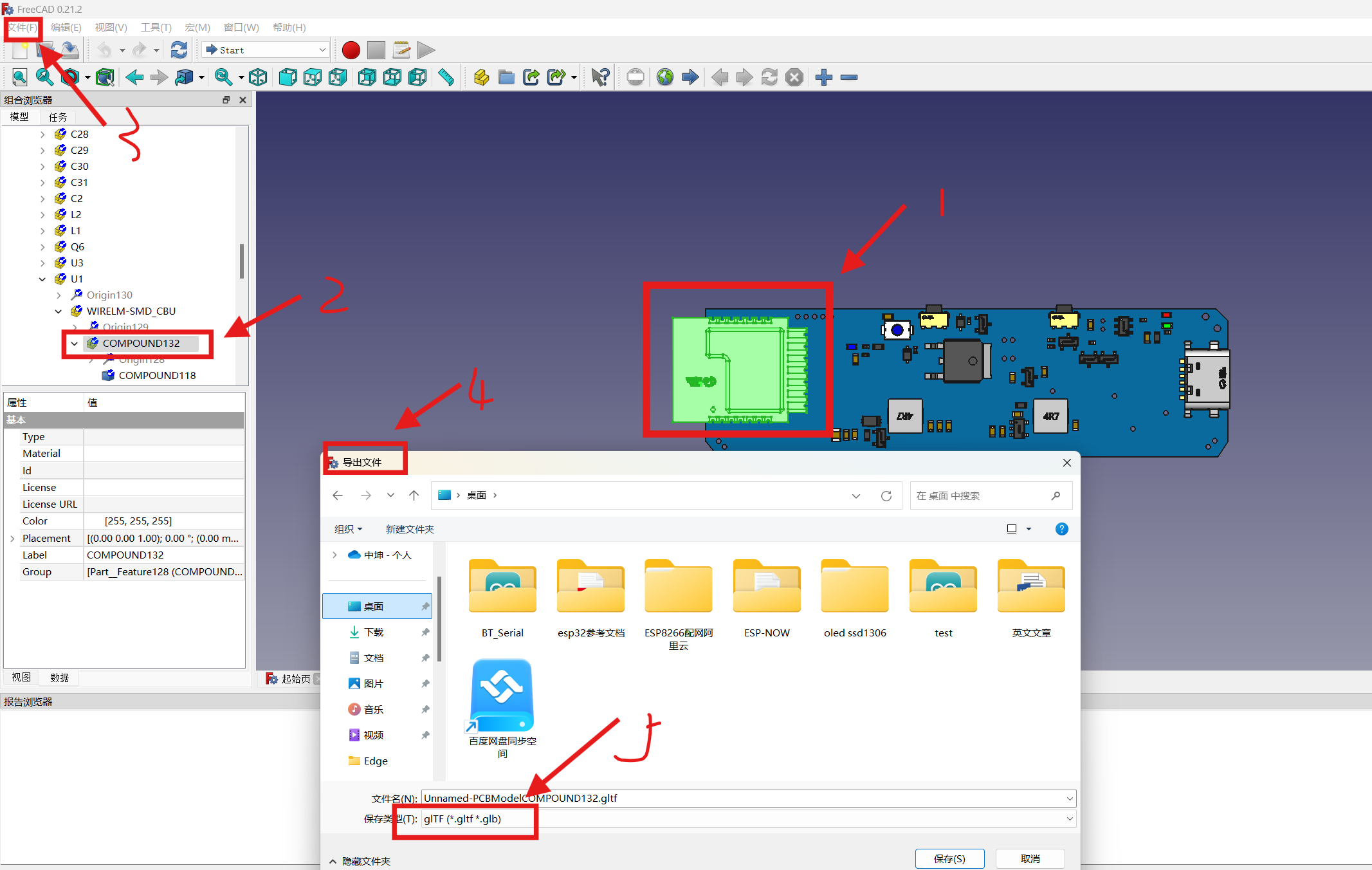

Freecad打开并选中需要导出的模型。也可以选择全部。

STEP3:

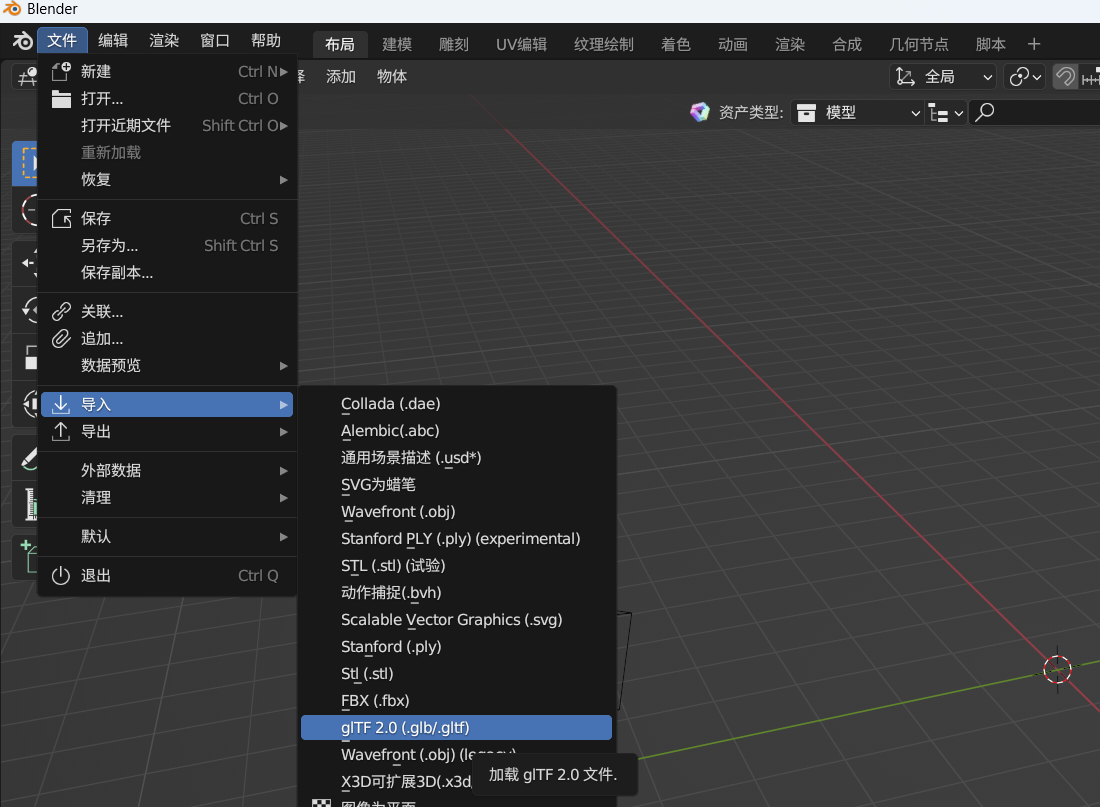

Blender导入该文件（文件按实际比例导入很小，快捷键S拉大即可看到）

　　

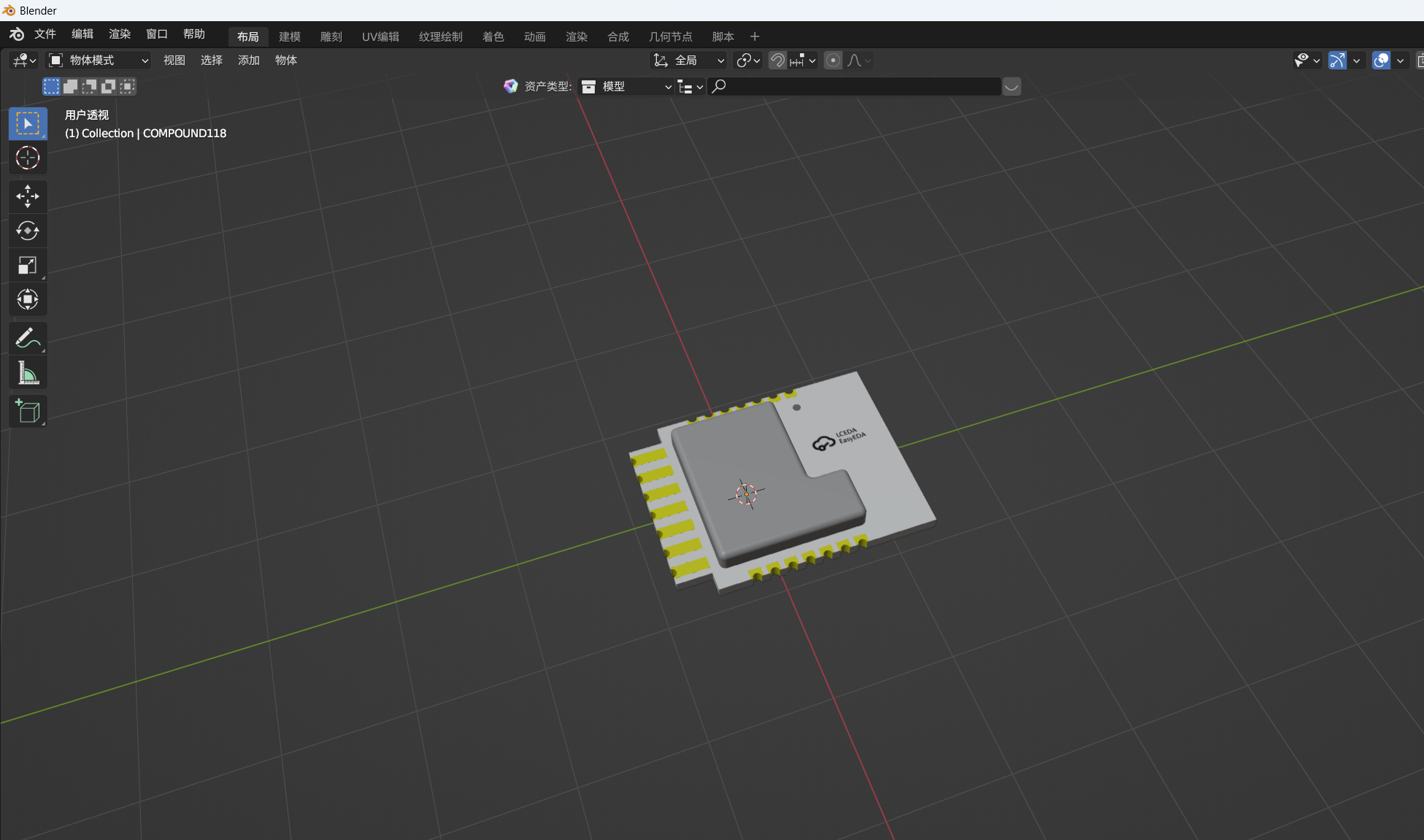

结果：
