对比用集线器和交换机组网的不同

ps：使用思科模拟器进行试验

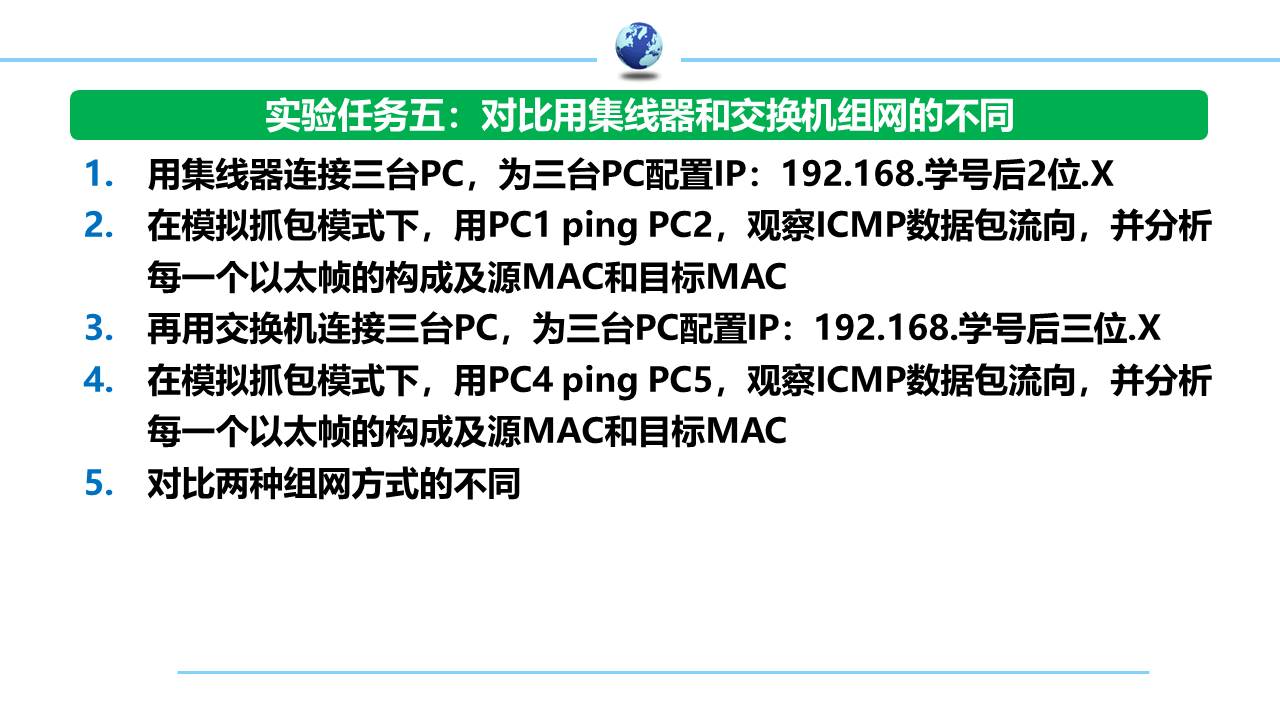

任务要求

---

一、采用集线器的情况：

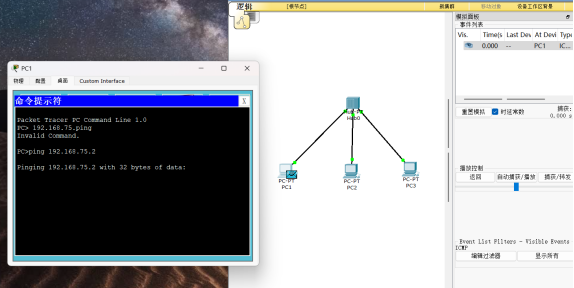

1. 启动思科模拟器，添加三台PC，一个集线器。并分别配置三台PC的IP


---

2. PC1 ping PC2!开始抓包（icmp）

   2.1 可见：pc1向集线器发送数据

   2.2 集线器接收到数据后，以对其余设备进行广播

   2.3 目标设备pc2返回数据给集线器

   2.4 集线器再次进行广播，但只有pc1会成功接收，pc3丢弃数据包


---

ping命令执行完毕；由上可知：集线器是只会进行广播。
分析：Pc1发往pc2的包，在经过的hub时，包里记录了源地址和目的地址。

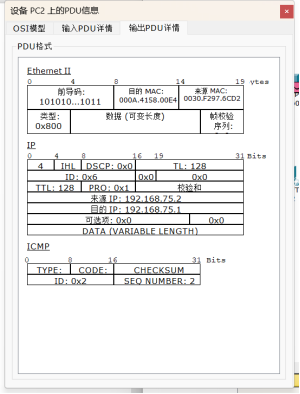

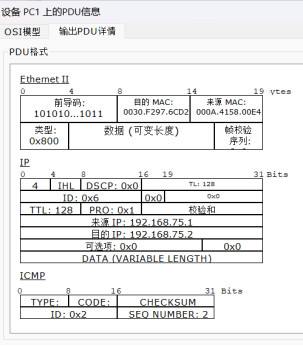

图中可见：pc1输出PDU的目的MAC和来源MAC和pc2输出PDU的MAC是相反的。

---

二、采用交换机的情况：

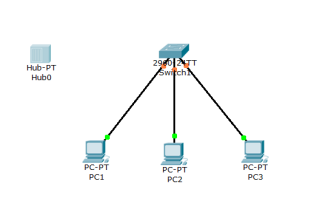

1. 切换成交换机，然后重复ping命令pc1--->pc2

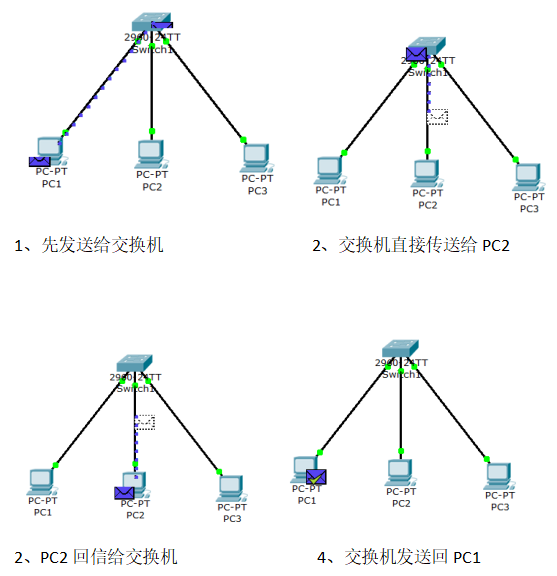

2. 结果演示：

   由此可知，交换机是不是广播的。

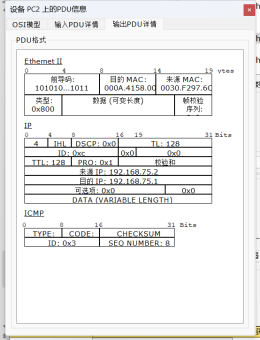

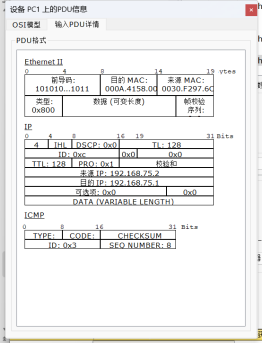

   发送的数据帧没有区别。
