实验 2：Mininet 实验——拓扑的命令脚本生成

一、实验目的

掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写



二、实验任务

通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。



三、实验步骤

1. 实验环境

安装了 Ubuntu 16.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）针对特定拓扑的命令行快速创建

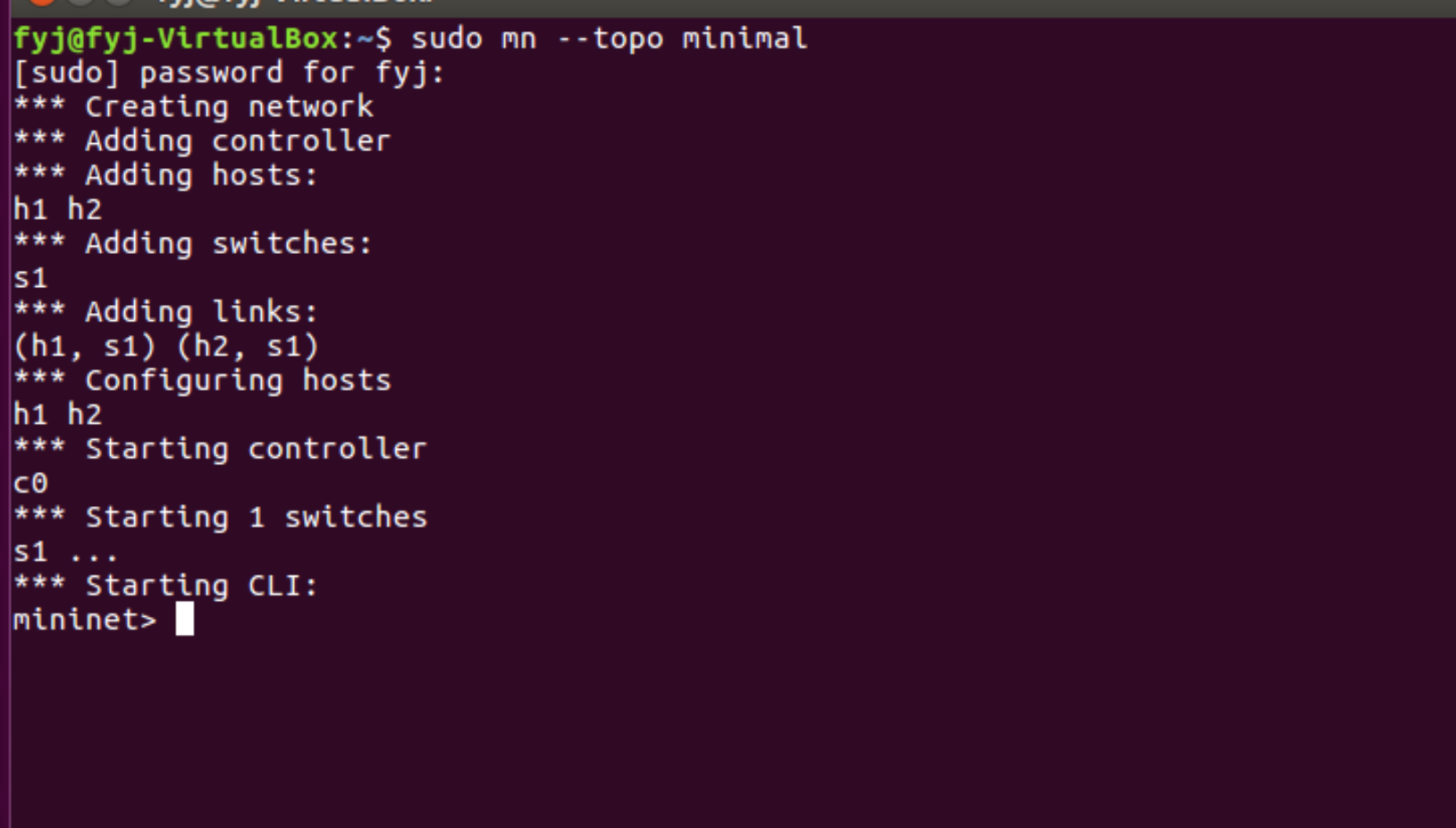

$ sudo mn --topo minimal // 最小拓扑，1 台交换机下挂 2 台主机

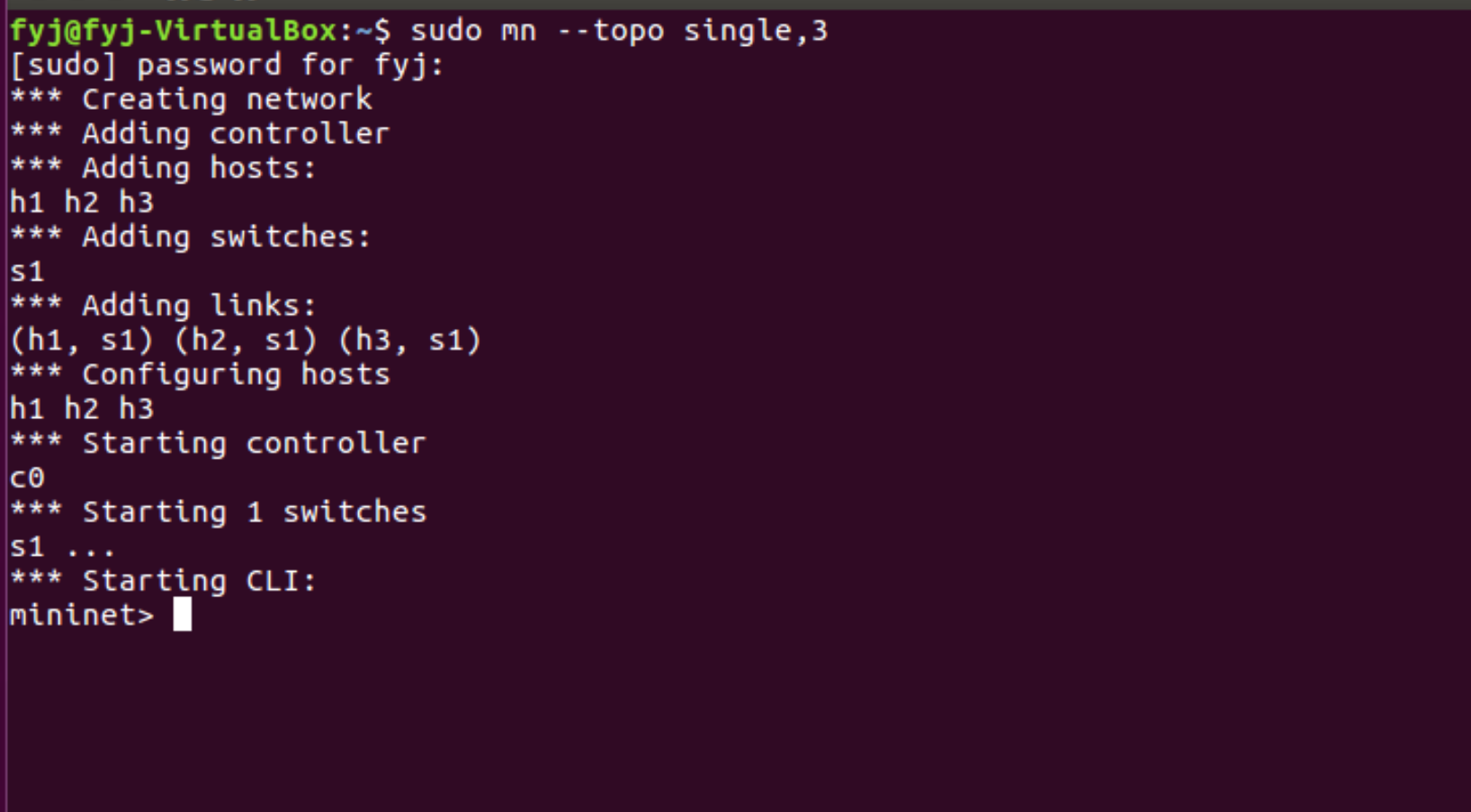

$ sudo mn --topo single,3 // 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑





$ sudo mn --topo linear,3 // 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

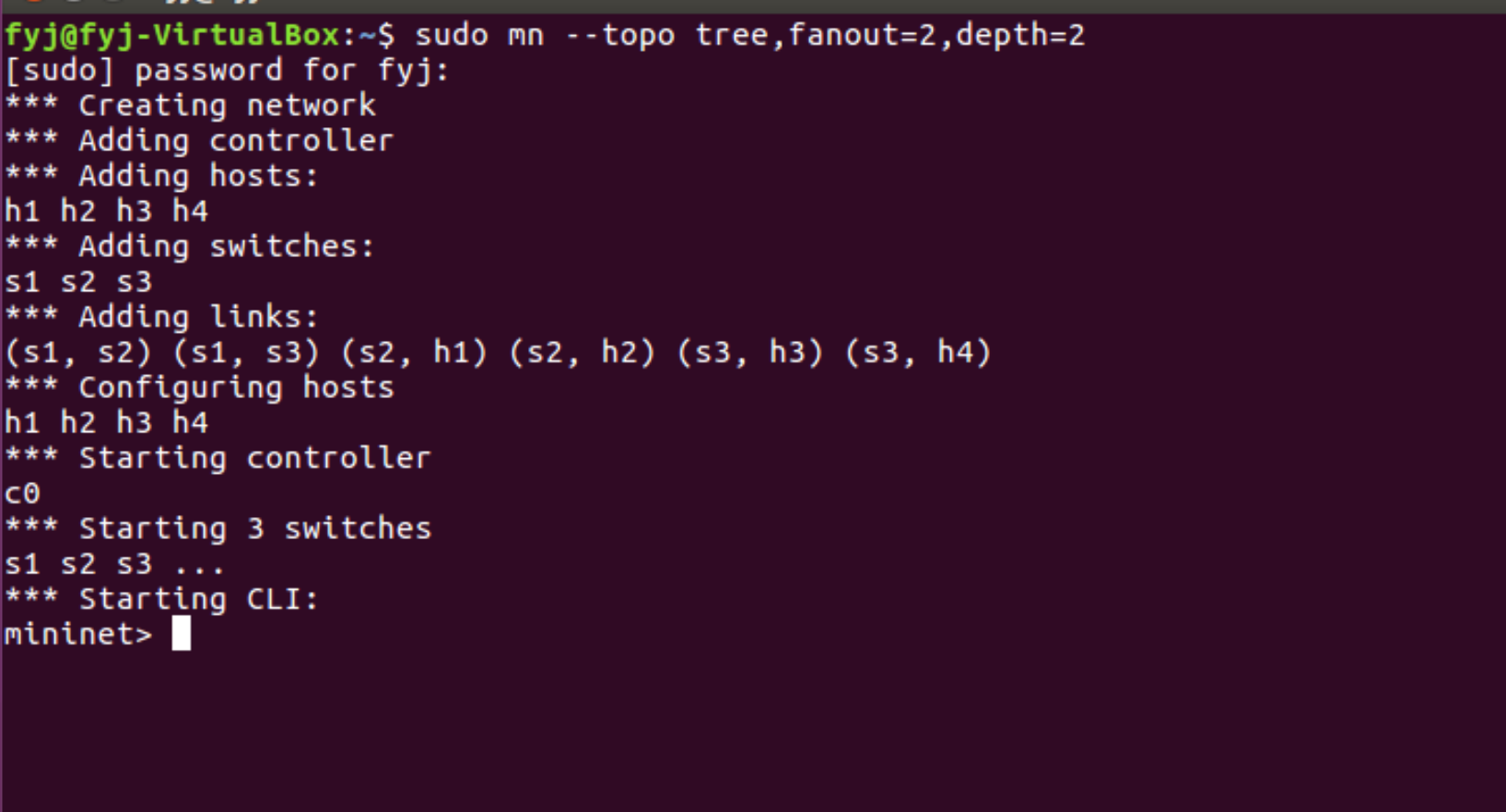

$ sudo mn --topo tree, fanout=2,depth=2 // 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2





（2）通用情形的 Python 脚本自定义创建一个线性拓扑（交换机和主机数均为3）

# coding=UTF-8

from mininet.net import Mininet
from mininet.node import CPULimitedHost
from mininet.link import TCLink
net = Mininet(host=CPULimitedHost, link=TCLink)

c0 = net.addController()
h1 = net.addHost('h1', cpu=0.5)
h2 = net.addHost('h2', cpu=0.5)
h3 = net.addHost('h3')
s1 = net.addSwitch('s1')
s2 = net.addSwitch('s2')
s3 = net.addSwitch('s3')

net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(s2, s1)
net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(h3, s3, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(s3, s2)

h1.setIP('10.0.0.1', 24)
h2.setIP('10.0.0.2', 24)
h3.setIP('10.0.0.3', 24)

net.start()
net.pingAll()
net.stop()

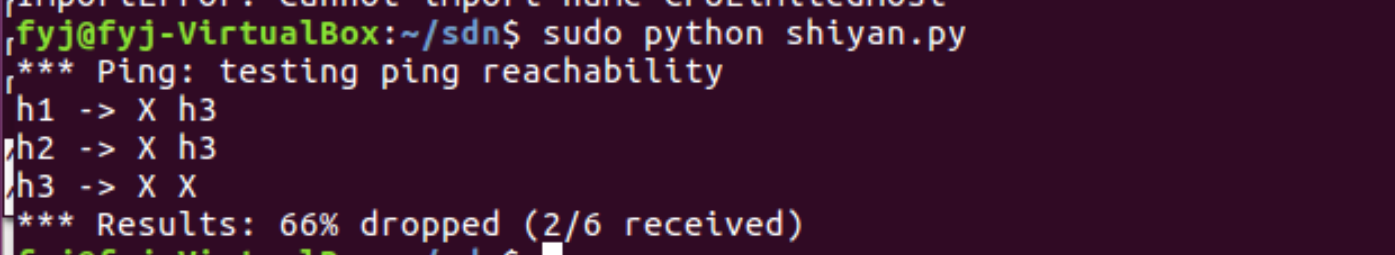

运行结果如下



（3）修改上述 Python 脚本，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽

# coding=UTF-8
#!/usr/bin/python

from mininet.net import Mininet
from mininet.node import CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
from mininet.log import setLogLevel
def IperfTest():
    net = Mininet(host=CPULimitedHost, link=TCLink)
    c0 = net.addController()
    h1 = net.addHost('h1', cpu=0.5)
    h2 = net.addHost('h2', cpu=0.5)
    h3 = net.addHost('h3')
    s1 = net.addSwitch('s1')
    s2 = net.addSwitch('s2')
    s3 = net.addSwitch('s3')

     net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
    net.addLink(s2, s1)
    net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
    net.addLink(h3, s3, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
    net.addLink(s3, s2)

    h1.setIP('10.0.0.1', 24)
    h2.setIP('10.0.0.2', 24)
    h3.setIP('10.0.0.3', 24)

     net.start()
    print "Dumping host connections"
    dumpNodeConnections(net.hosts)
    print "Testing network connectivity"
    net.pingAll()
    print "Testing bandwidth"
    h1, h2, h3 = net.get('h1', 'h2', 'h3')
    net.iperf((h1, h2))
    net.iperf((h2, h3))
    net.iperf((h3, h1))
    net.stop()

if __name__=='__main__':
    setLogLevel('info') #print the log when Configuring hosts, starting switches and controller
    IperfTest()

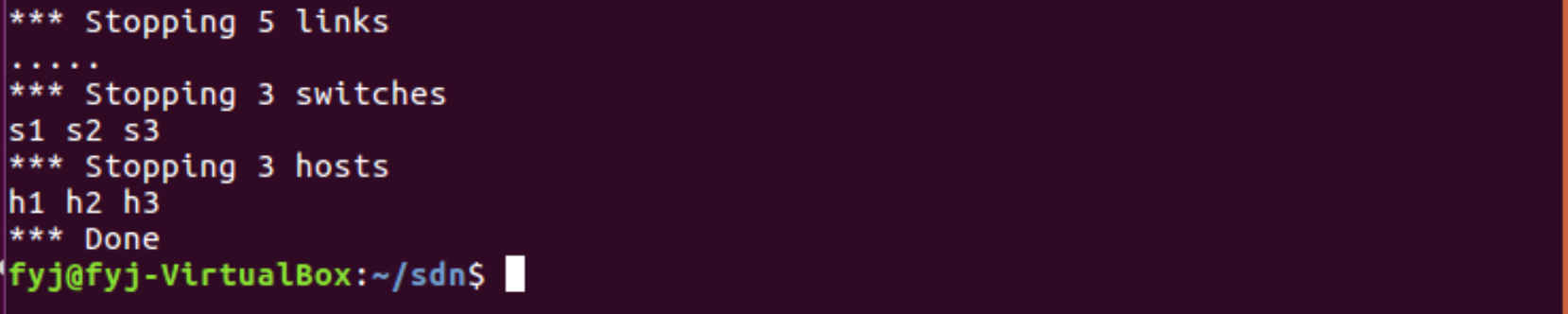

运行结果如下
