作业所属课程 https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering/
作业要求 https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering/homework/14580
作业的目标 原型设计+概要设计
团队名称 404:Team Not Found
团队成员学号-名字 172309055 张誉怀
102301122 吴飞龙
102301134 李泽
102301125 涂世为
092300124 杨佳峻
022301121 林军
102301120 吴政君
102301123 魏星
162304118 刘斌瑞
152301204 林宏凯
102301403 林舒欣
102301404 林祺

一、原型设计

https://modao.cc/proto/I14NxFaIt5kknzyqZjzsmR/sharing?view_mode=read_only&screen=rbpV2G4YuBSQLwf6t #水源-分享

二、概要设计

（一）UML设计

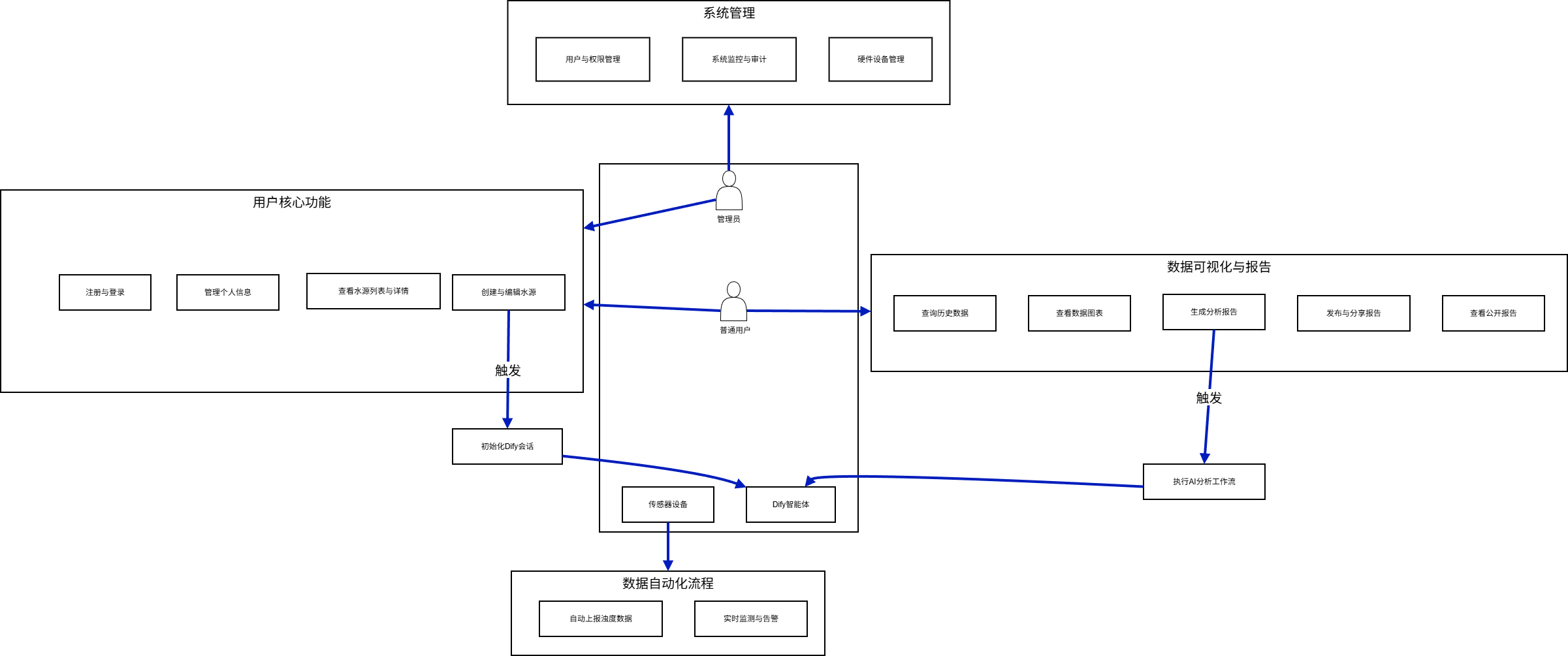

1.用例图

image (3)

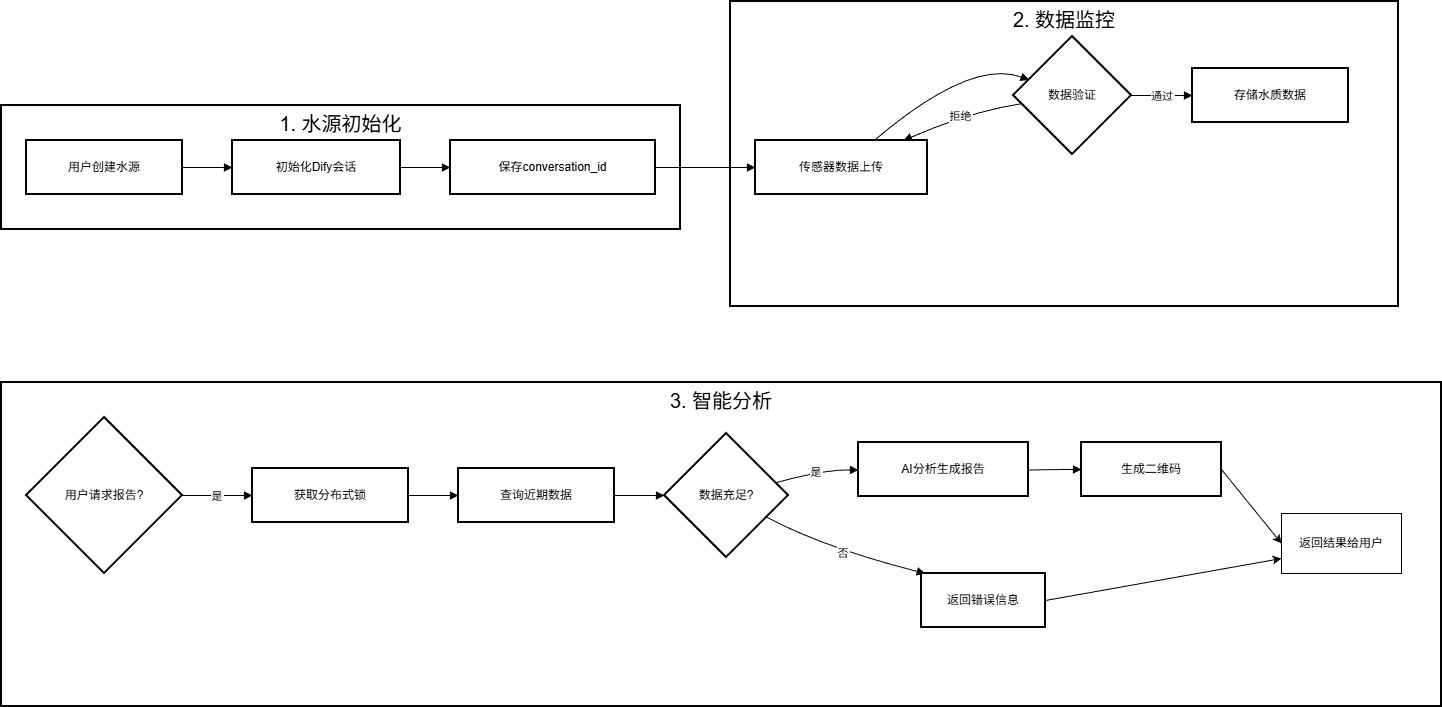

2.活动图

image (2)

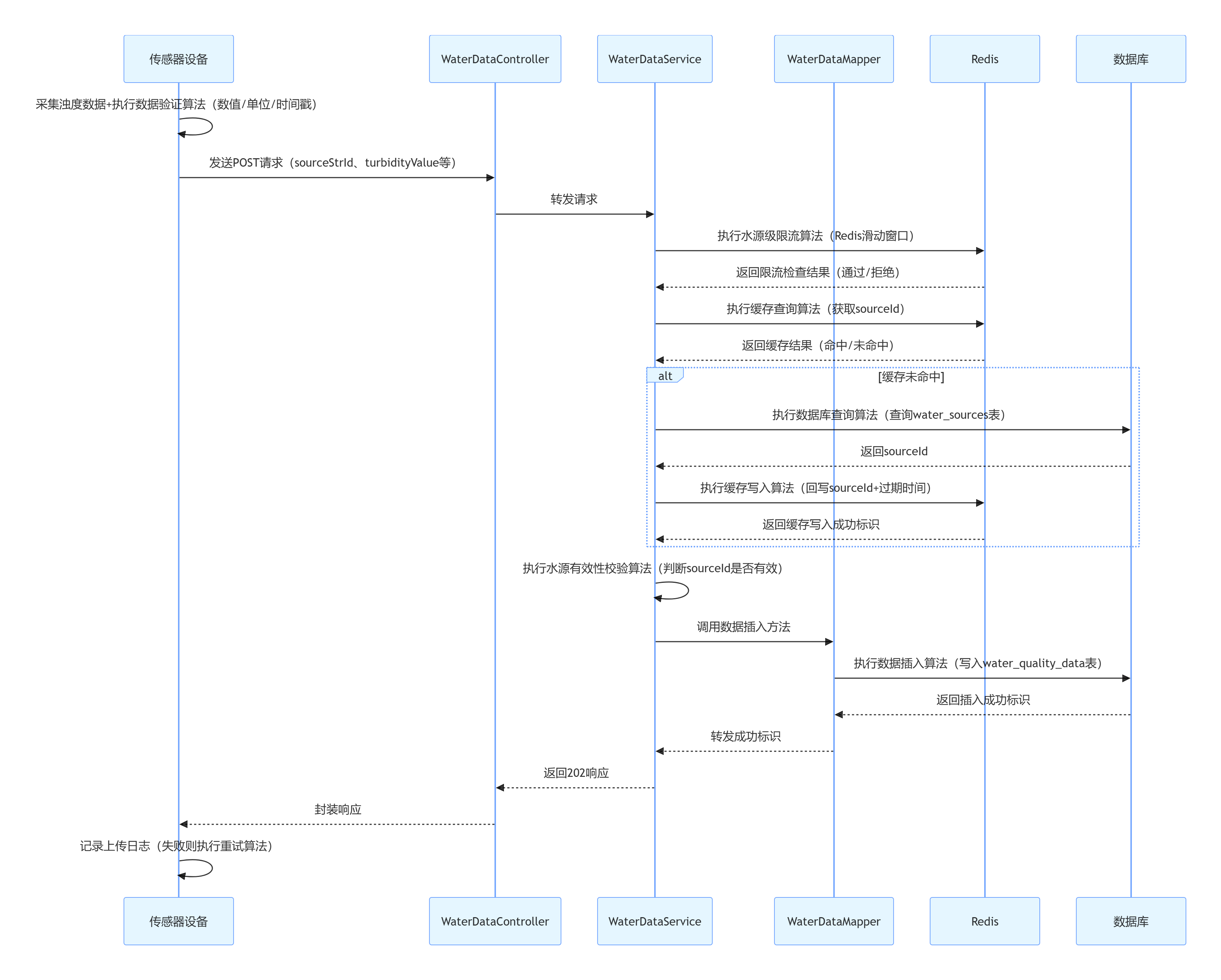

3.时序图

image (1)

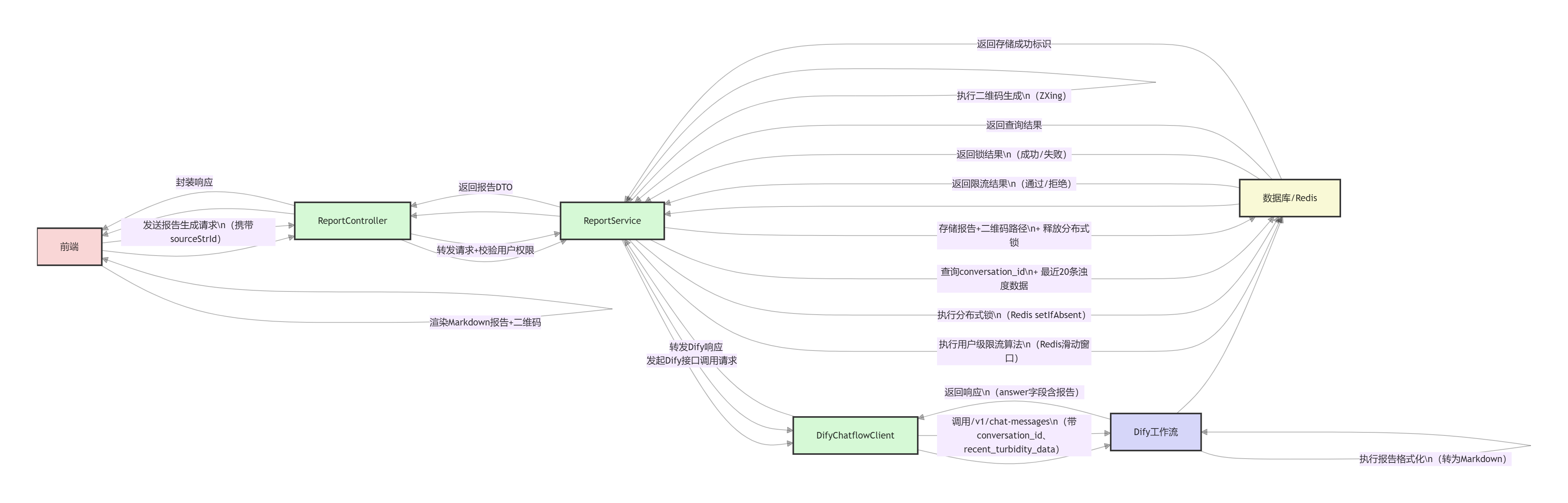

4.协作图


（二）数据库设计

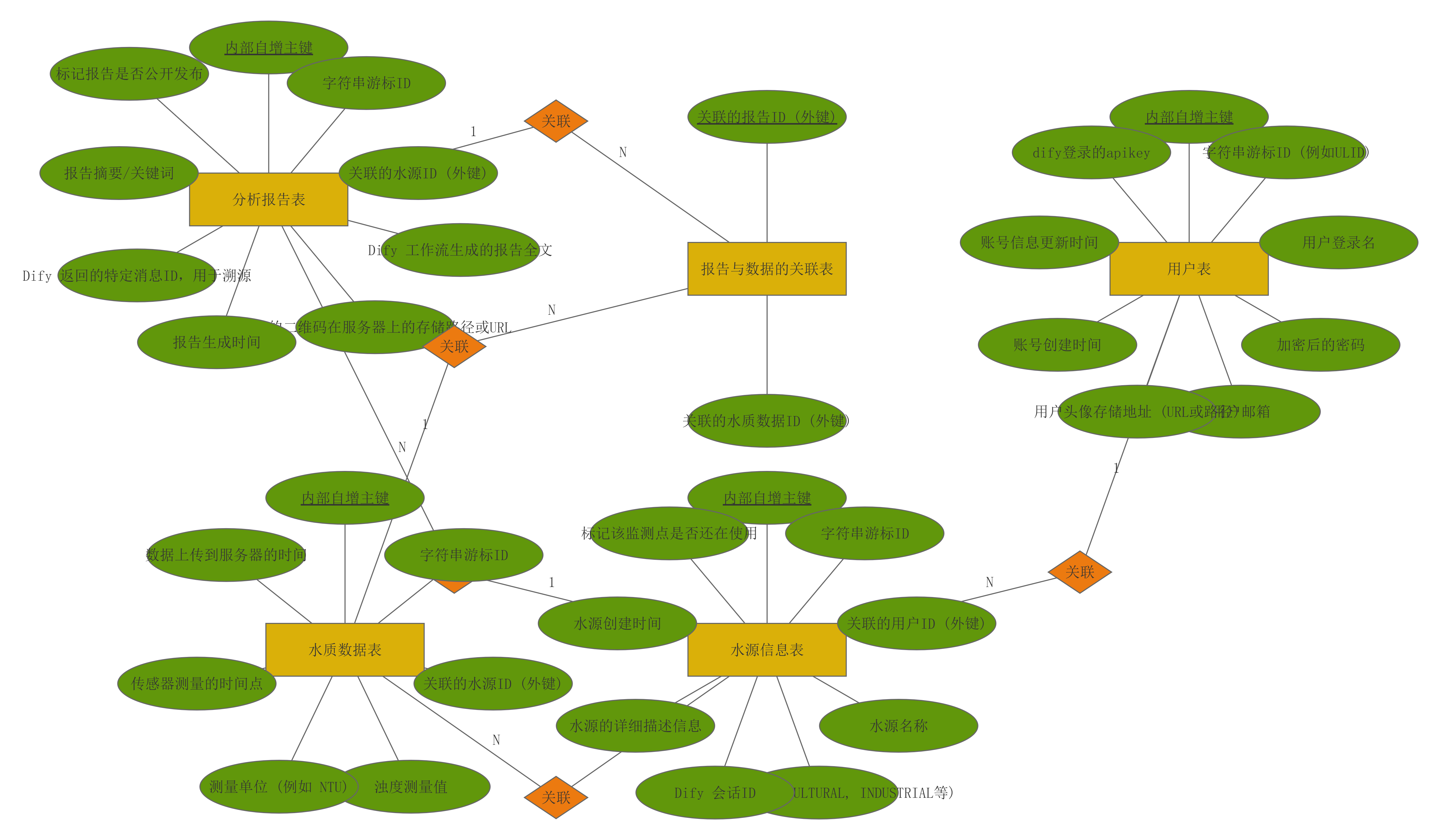

1.ER图

image (4)

2.关系数据模型

image (5)

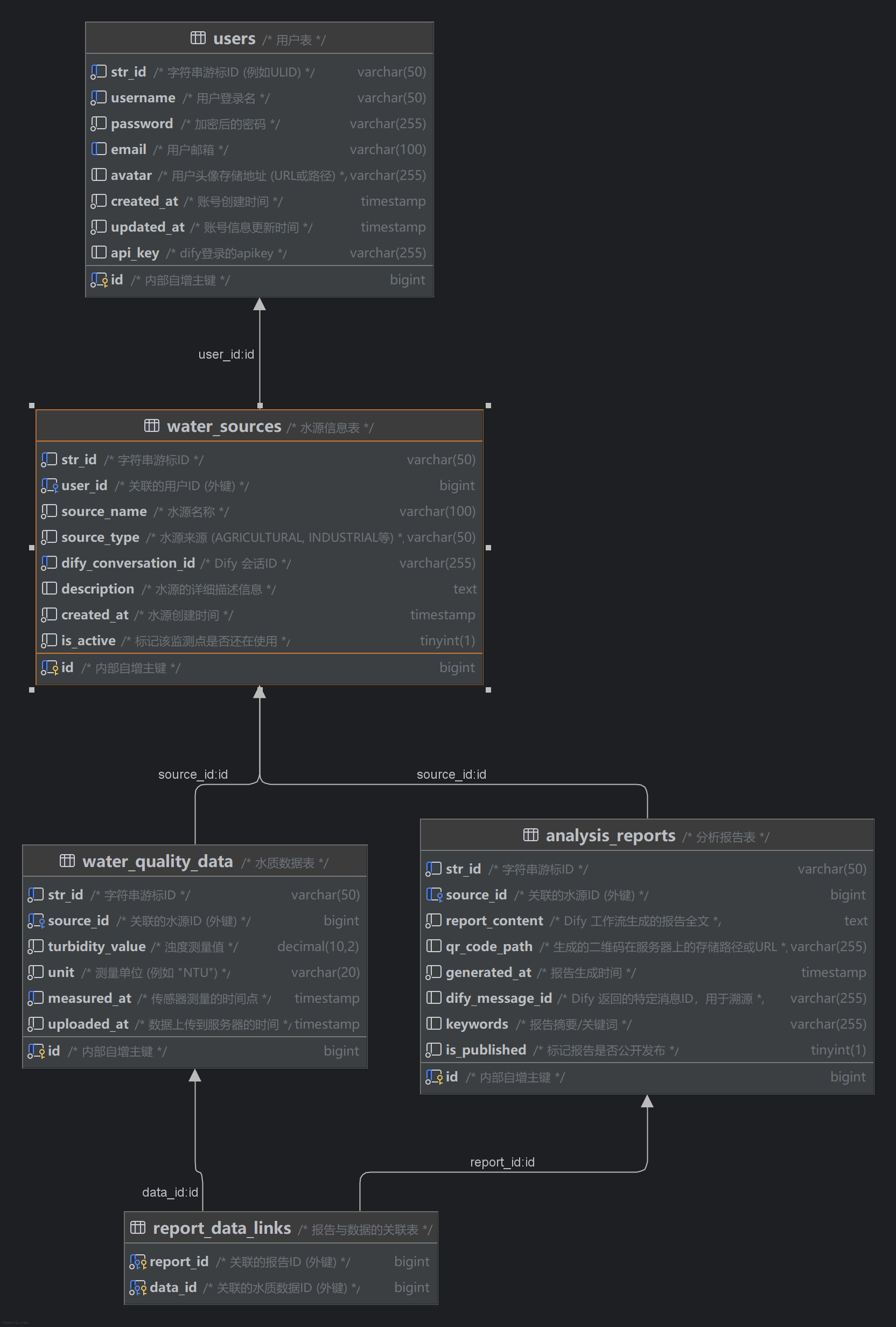

3.对象关系映射

image (6)

三、团队协作记录

1. 团队项目的预期开发计划时间安排

实施步骤 时间 里程碑 产出物
前期调研与方案细化 第 1-2 周 明确监测需求，完成系统架构设计与方案细化 调研报告、硬件选型清单、系统架构设计文档
硬件搭建与调试 第 3-4 周 硬件平台搭建完成，传感器数据采集功能调试成功 系统联调通过，多场景测试完成并优化系统性能
软件与算法开发 第 5-6 周 监控界面开发完成，实现与硬件平台的通信对接 监控界面软件、硬件 - 软件通信对接文档
系统集成与测试 第 7-8 周 系统联调通过，多场景测试完成并优化系统性能 系统集成测试报告（含监测精度、响应时间、异常预警准确率等指标）、系统性能优化方案

2. 团队项目的预期开发计划分工安排

组别 姓名 角色 负责详细开发 / 工作部分
管理组 张誉怀 PM 负责制定项目整体计划与里程碑，明确硬件与智能体协同节点。协调人力、物料、预算资源，保障跨团队（硬件 / 智能体）沟通。跟踪进度、预判风险，对接客户与决策层，推进验收交付。转化需求为硬件技术指标，完成传感器核心方案。完成硬件部分搭建，联合智能体团队完成联调与全流程测试。输出量产技术文档，对接生产，提供后续技术支持。
需求组 吴飞龙 需求组负责人 核心负责学生宿舍用水监测系统的前期需求工作。通过深入调研，我梳理了实时监测、异常预警、数据可视化等核心诉求，并参考相关国标界定了浊度精度、响应时间等关键技术指标，为开发提供了明确依据。在此基础上，我利用墨刀工具完成了交互式原型设计，将需求转化为直观的产品蓝图，清晰展示了界面布局、用户流程及交互逻辑。该原型有效促进了团队内部以及与用户的沟通验证，确保了需求理解的准确性与一致性，为后续开发奠定了坚实基础。
需求组 李泽 需求组组员 主要负责前期需求调研与分析工作：梳理学生宿舍用水监测的核心诉求，结合浊度监测技术规范与智能体应用场景，明确系统实时监测、异常预警、数据可视化等功能需求；参考相关国标与行业标准，界定浊度精度、响应时间等关键指标；协助编写需求分析文档，细化用户角色权限、前后端交互逻辑等内容，为后续系统设计与开发提供精准的需求依据。
需求组 涂世为 需求组组员 聚焦于学生宿舍用水场景，去收集了高校学生对水质检测的诉求，然后调研了《生活饮用水卫生标准》等等行业相关标准，最后整理资料，与前端后端开发团队对接，参与需求分析文档的编制，还参与了uml的设计。
开发组 杨佳峻 开发组负责人（工作流） 是负责 Dify 工作流搭建的工程师，核心是搭建并维护稳定高效的智能报告生成流水线，基于 Dify 可视化引擎，通过数据接入、RAG 组件配置、提示词工程，结合大模型测试调优，输出规范准确的水质分析 Markdown 报告。同时拆分项目任务，协调前后端及测试协作，通过站会同步、代码审查保障项目质量，沉淀技术文档并共享相关技术能力。
开发组 吴政君 开发组组员（工作流） 主要负责的内容是dify平台上工作流的搭建，根据开发需求设计智能体，实现数据一步步变成水质分析报告的自动化流程。 此外目前还参与了部分的系统设计，绘制了UML用例图和活动图，并完善了执行概念和运行设计板块的说明方案。
开发组 刘斌瑞 开发组组员（前端） 主要负责前端部分，这次小组任务完成了原型设计和相关文档的填写工作，在前端工作内容中主要负责使用Vue框架搭建前端界面，完成Axios与后端接口请求连接的开发，调用Dify数据呈现报告内容返回到界面，以及负责生成较美观、直观的UI界面。
开发组 魏星 开发组组员（前端） 负责前端的部分，工作内容主要是代码开发与编写，审查与调试，我也参与了需求文档中技术相关内容的填写。我还参与了本次项目开发中的原型设计，设计了相关的页面展示。最后，还负责和后端相关人员的协调，共同建设项目。
开发组 林宏凯 开发组组员（前端） 主要负责用户认证系统、水源管理模块的完整实现及前端数据模型设计。具体包括开发安全的登录注册流程、个人信息管理、水源列表与详情展示、数据创建编辑功能，同时负责绘制前端ER图、定义数据结构接口和构建状态管理架构，确保系统安全性、数据一致性和优质用户体验。
开发组 林军 开发组组员（后端） 负责STS系统后端全生命周期开发。独立设计MySQL数据库，基于Spring Boot构建核心业务，集成Dify AI与Redis缓存机制，实现用户管理、水质监测与智能报告生成。完成云端部署与运维，确保系统高效稳定运行。
文档组 林舒欣 文档组负责人 主要负责整合开发组与需求组输出的各类成果（如需求分析、数据库设计等），按统一规范进行排版校对，确保文档逻辑连贯、格式一致。采用Markdown格式编辑后，同步发表至博客园，形成项目过程文档库，支撑团队协作与成果追溯。
文档组 林祺 文档组组员 主要负责对接需求组、开发组，精准收集项目各阶段产出的需求说明、技术方案、实现细节等资料，针对性补充共享文档的缺失模块与关键信息。聚焦文档内容的完整性与可读性优化、补充流程说明备注，协助完善文档逻辑链条。以 Markdown 规范完成独立模块的文档撰写与格式适配，参与博客园文档的编辑，助力团队高效查阅与成果沉淀。

3. 本次作业团队的协作过程记录

任务管理平台：https://hcn652yflx4p.feishu.cn/wiki/NfeBwGyY9ikzpRkcUkwc1GCjnnh?from=from_copylink

四、原型记录展示

1. 原型展示在线链接

https://modao.cc/proto/I14NxFaIt5kknzyqZjzsmR/sharing?view_mode=read_only&screen=rbpV2G4YuBSQLwf6t

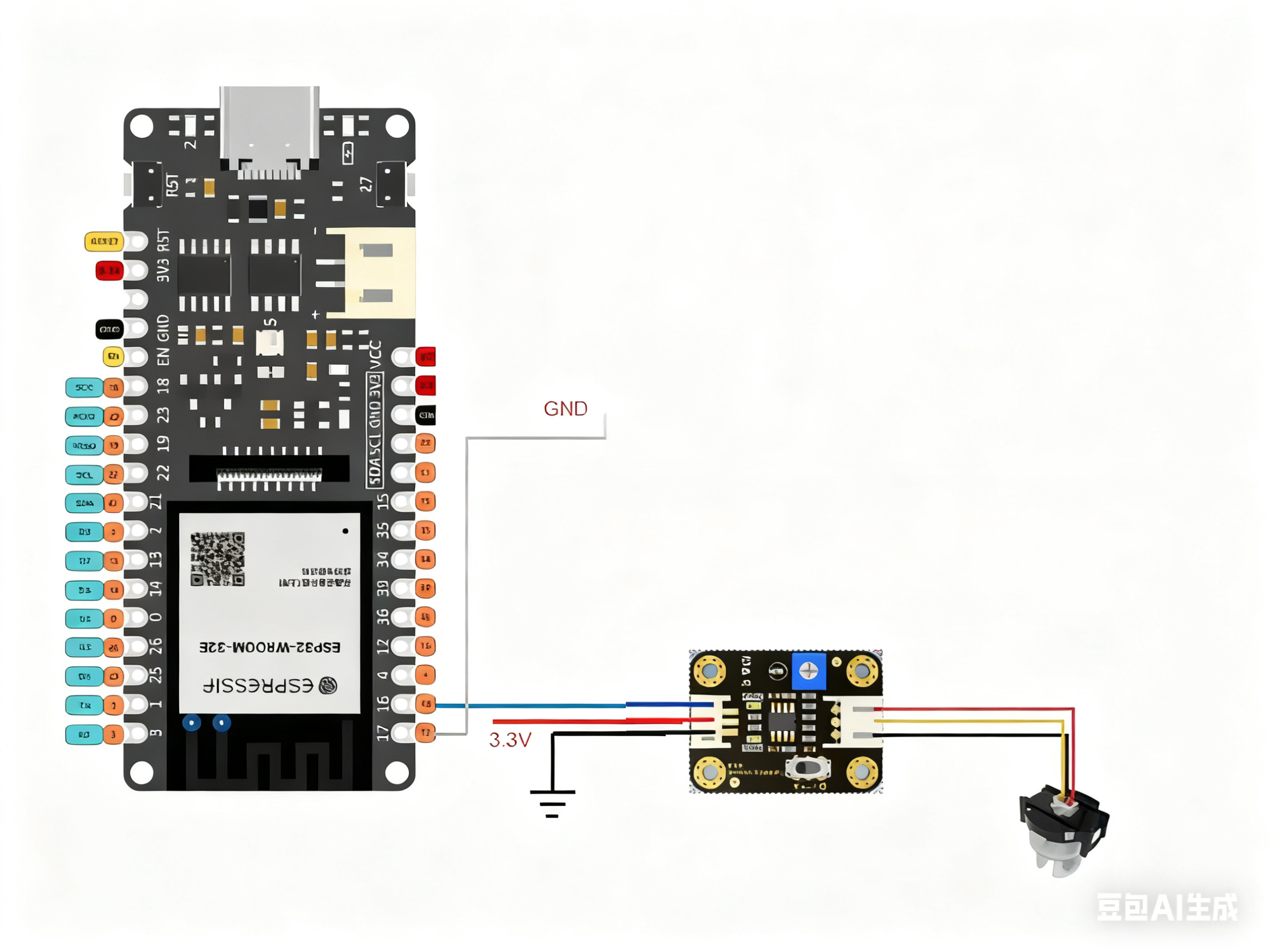

硬件原型设计

43359c7b12c14176bf1a26ffd3b9a73d

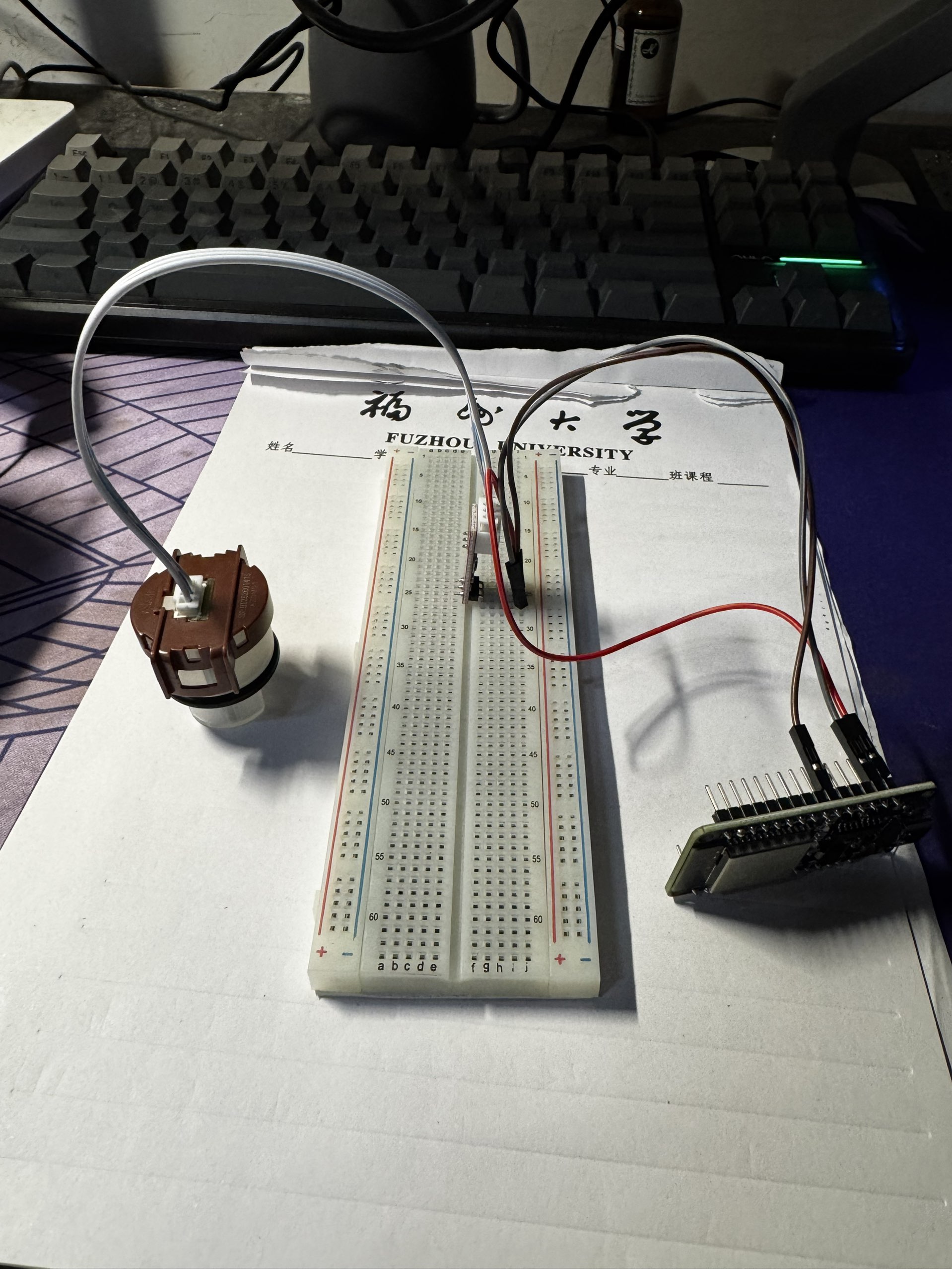

实物图

0493275132011fb2e8b83e7ac6edb587

2. 重要突出特点

现代化UI/UX设计特点

  1. 玻璃拟态设计风格
  • 采用半透明玻璃质感的UI元素，如登录界面的卡片组件使用 background: rgba(255, 255, 255, 0.15) 和 backdrop-filter: blur(5px) 实现玻璃拟态效果
  • 界面元素边缘圆润，阴影效果自然，营造出层次感和现代感
  1. 渐变色彩应用
  • 按钮、图标背景等元素使用线性渐变色彩，如logout-btn的渐变背景
  • 状态指示器、功能图标等采用鲜明的渐变色，提升视觉识别度
  1. 水波纹动效背景
  • 登录/注册界面采用水波纹背景动画，与水资源主题相呼应
  • 使用SVG波浪效果增强视觉体验，提升品牌一致性
  1. 响应式布局设计
  • 全面支持移动端和桌面端适配，通过媒体查询调整布局结构
  • 关键组件如用户资料页、水源管理页面均实现了响应式设计，在小屏幕上重新排列元素
  1. 微交互与动画效果
  • 状态指示器采用脉冲动画效果，提升用户感知
  • 按钮悬停时有平滑的缩放和阴影变化，增强交互反馈
  • 功能卡片在hover状态下有轻微上浮效果，提升用户体验

五、后端设计展示

1. 系统架构图

系统架构图 (2)_01

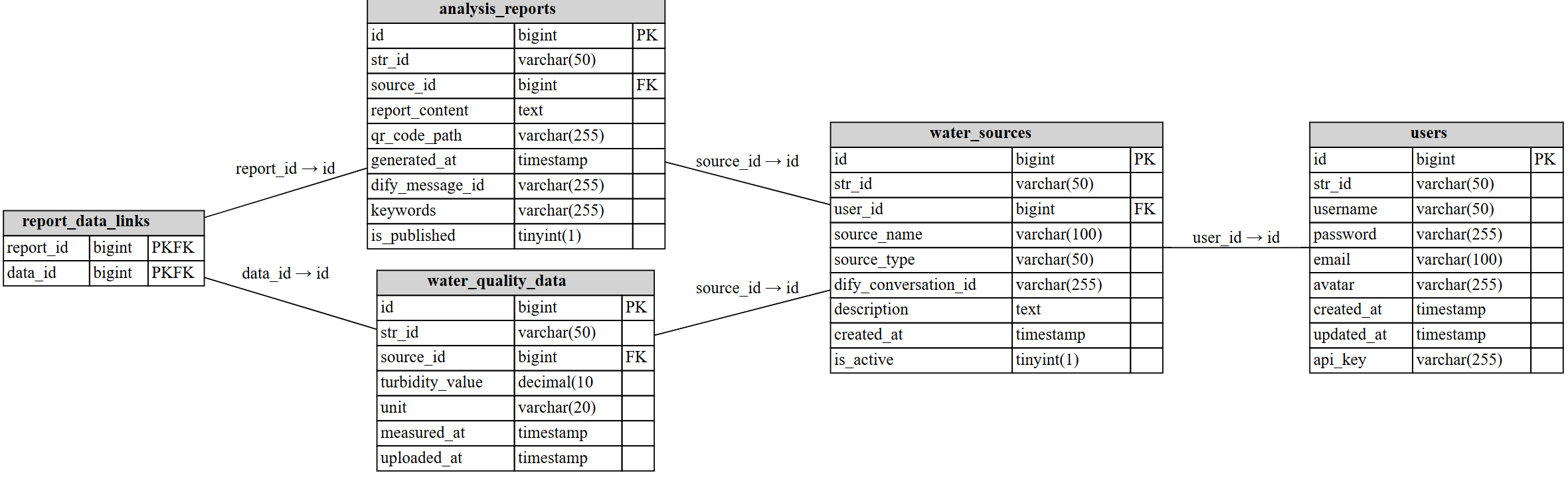

2. 关系数据模型

此关系数据模型定义了“用户-水源-数据-报告”的核心数据流，通过清晰的表结构与关联设计，为水质数据的采集、分析与报告生成提供了完整的数据底层支撑。
image (5)

3. api文档

http://47.92.234.121:8080/swagger-ui/index.html#/

六、其他要求
