实验5：OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

    回顾 JDK 安装配置，了解 OpenDaylight 控制的安装，以及 Mininet 如何连接； 通过抓包获取 OpenFlow 协议，验证 OpenFlow 协议和版本，了解协议内容。

二、实验任务

    Mininet 生成拓扑连接 OpenDaylight，在 Mininet 上通过 ping 抓包验证 OpenFlow 1.3 协议

三、实验步骤

1.实验环境

     安装了Ubuntu 16.04.7 Desktop amd64的虚拟机

2.实验过程

     (1)安装 OpenDaylight 控制器(碳版)

• 由于 OpenDaylight 是基于 Java 运行的，因此需要先安装 jdk 8 环境

  $ sudo mkdir /usr/local/java
  $ sudo tar -zxvf jdk-8u211-linux-x64.tar.gz //需将 jdk 压缩包提前放在相应目录下
  $ gedit ~/.bashrc

  在文件末尾追加内容如下：

  $ export JAVA_HOME=/usr/local/java/jdk1.8.0_211
  $ export JRE_HOME=${JAVA_HOME}/jre
  $ export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
  $ export PATH=${JAVA_HOME}/bin:$PATH

  保存退出，然后运行命令：

  $ source ~/.bashrc
  $ java -version //验证安装版本





   解压安装

  $ tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz //Carbon 版本

  运行 karaf（不能用超级权限）

  $ ./distribution-karaf-0.6.4-Carbon/bin/karaf //Carbon 版本





   第一次启动需要安装插件

  $ feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-servicesui odl-mdsal-apidocs odl-dluxapps-applications





   至此ODL控制器启动完毕。

       **（2）启动 Mininet 虚拟机，生成一个最简拓扑并连接 OpenDaylight **

      连接前应确认 Mininet 和 OpenDaylight 的网络互通，如果是安装在同一台虚拟机上，那么可以忽略。

运行命令生成拓扑并连接控制器：

$ sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=[此处填入控制器所在
虚拟机的 IP],port=6633

使用ifconfig查看虚拟机的IP



通过测试建立网络拓扑





 (3)Wireshark 抓包分析 OpenFlow 1.3

     sudo wireshark 命令开启 wireshark，选择 any，抓取所有数据包。
     HELLO 消息抓取



 FEATURES_REPLY 消息抓取（交换机流表数量）



 SET_CONFIG 消息抓取（控制器向交换机下发两个配置）

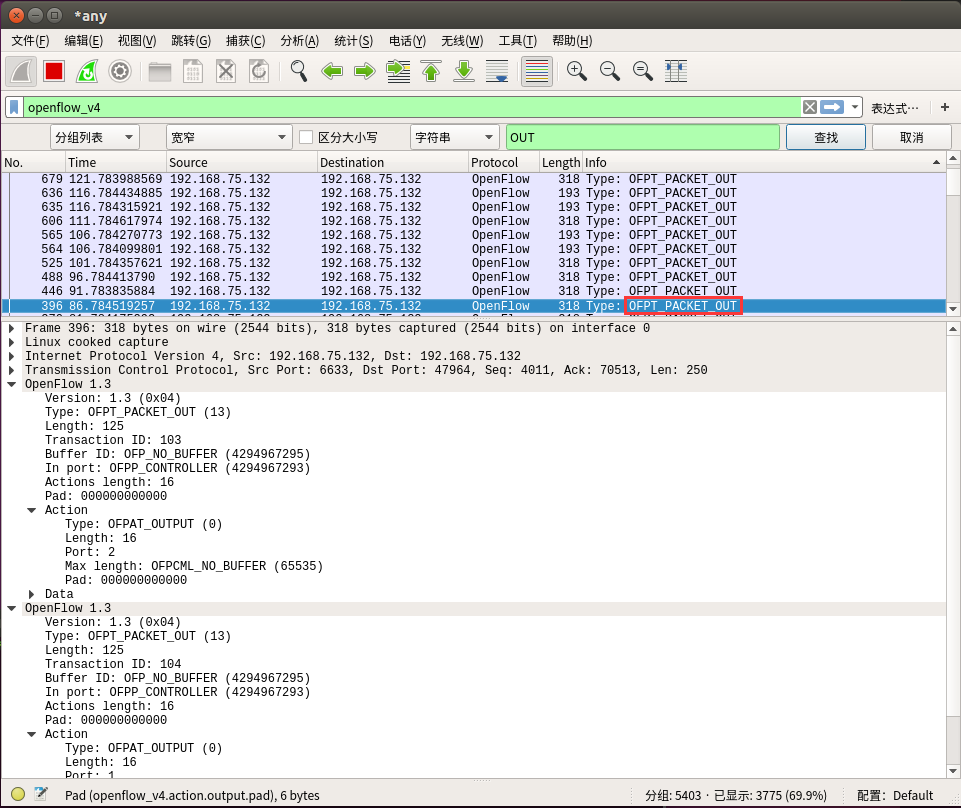

 PACKET_OUT 消息抓取（对控制器来的消息转发到 1 和 2 端口）



 FLOW_MOD 下发两条流表 cookie 不同







 用 OVS 命令查看交换机中确实存在相应版本的流表，cookie、priority 等信息可以上面的抓包能够对应上。



 如果 wireshark 未安装，那么执行下面的命令安装。

$ sudo apt-get install wireshark
