CAD车位信息统计软件使用说明

 本插件适用于CAD2014及以上更高版本；

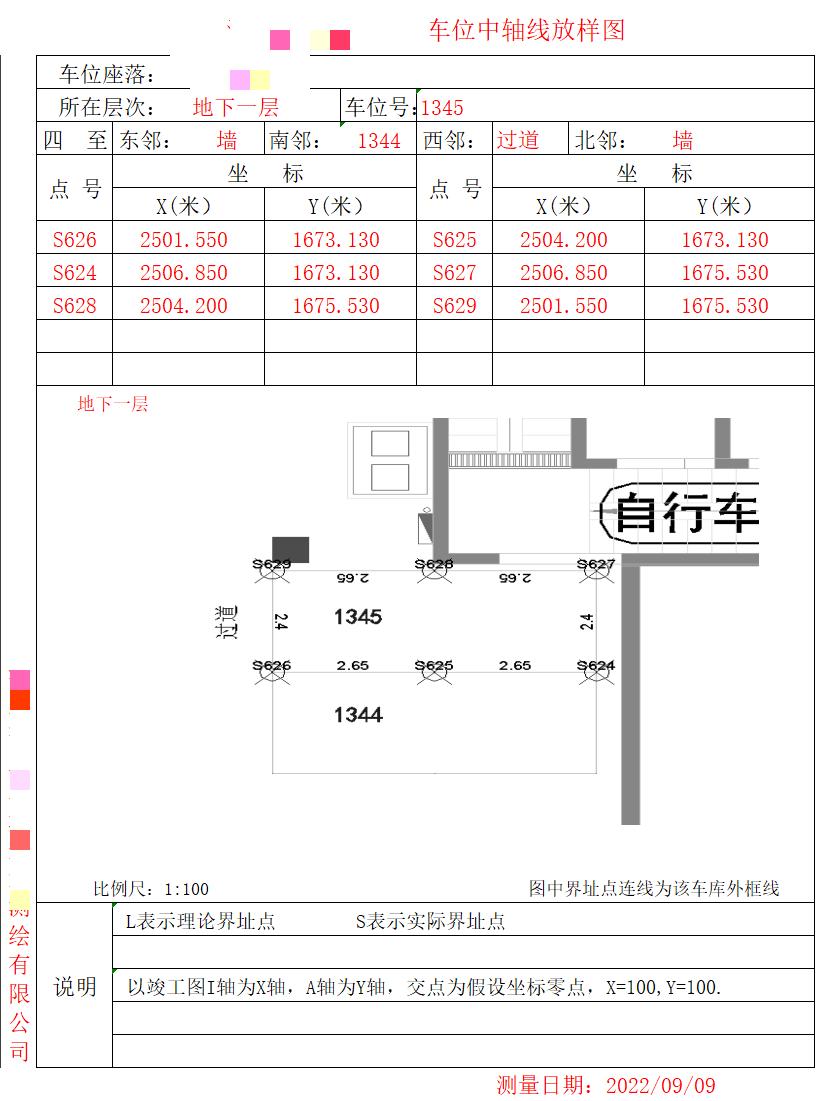

1.插件说明，本插件用于快速统计CAD图纸中车位信息到excel表格中（如下图所示），可根据图层识别相应车位号，车位坐标点位置，车位东南西北处物体等，同时截取车位处图形到excel表格中，实测1600个车位只需20分钟即可将所有信息保存到excel中。

2.插件使用注意事项（V1.000）

2.1 车位默认采用块进行布置，并且所有车位在同一个单独图层，如果不在同一个图层，请事先进行相应处理

2.2车位编号需在同一个单独图层，且车位编号需放置在车位图块方框以内

2.3车位的周围信息如 墙柱是通过识别周围的图层进行的相应判断，请想将墙柱放在各自单独的图层中

2.4使用前需使用ZOOM e命令使得所有图形都在界面范围以内。

2.5截图采用灰白颜色，请先将背景颜色调成白色

2.6默认excel采用上图模板（如需更换其他模板，请私聊VX:zh-6470）

2.7车位长轴放大系数和短轴放大系数是指，本软件可以自动识别车位的长轴尺寸和短轴尺寸，在此基础上乘以对应的系数即为最终截图大小

（如原车位长轴长200，短轴长80，如果长轴放大系数和短轴放大系数都为1，则截取的照片只包含改车位，如果放大系数大于1则可包含到其他车位，具体数值可根据图纸确定，默认长轴放大系数为2，短轴放大系数为4）

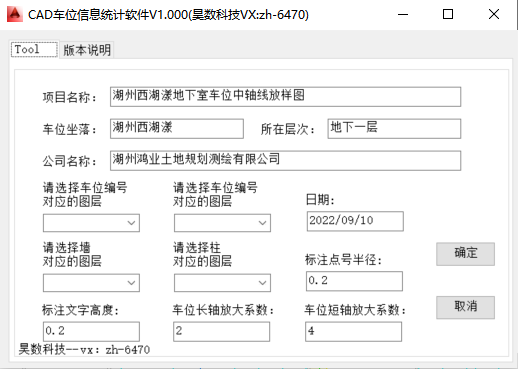

2.7使用时，打开CAD2014，输入netload命令，选择ParkingInformationTool.dll文件，然后输入PIT命令，初次使用需要填写注册码，联系我即可。填入对应输入框活下拉框信息点击确定即可识别图上所有的车位信息

2.8输出结果保存在上述dll文件同一目录下，并且记载对应的时间信息
