项目动机

8月7日打完了电赛，折戟在电流采集，胡思乱想了很多东西，于是又开始看《女神异闻录3》。

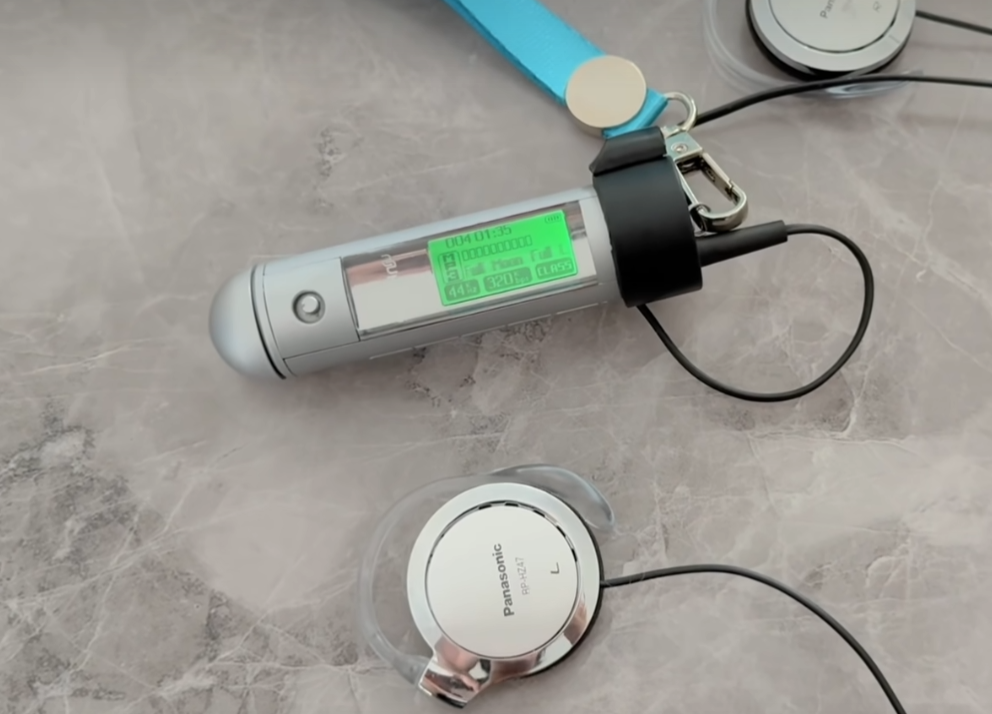

而其中牢理用了一款Sony的Mp3，我挺喜欢那个外观的，一支录音笔一样的圆柱形设计，加上 性压抑二次元嵌入式绿帽长发文艺卢瑟龟男 幻想着能够在长途旅行使用一款复古的小巧的Mp3和喜欢的人一起用耳机听歌，就开始幻想了这个计划。（别人复刻的实物图如下）

---

其实总感觉这个还是不太像原版，尤其是令人担忧的半径，这款MP3设计的初衷应该是纤细优雅、便携的。
于是乎我觉得是不是自己也可以尝试做一个呢？
8/10开始，我在上班做黑奴，下班就开始尝试构思这个小巧的MP3如何实现

目标功能

仅仅是一个mp3吗？我觉得是的，没错这就TM是个MP3，而且是一个PCB要求细长的MP3（我**，30mm50mm的板子）于是我对其的设想功能是支持TF卡和Nand FLASH两种方式存储，本地和蓝牙两种方式播放 ，可以使用TYPEC存歌曲，无需读卡器，这样做出来的的东西B格就会很高（bushi。
那按理说就应该快乐的进入选型环节了。

选型

主控

一开始做加法，什么都要，
最初的设想是用杰理的芯片，这样蓝牙＋TF卡＋音频处理就一个芯片收工了。然而，在开发环境上杰理封闭的SDK让我找经销商要资料处处碰壁，唉资本，“So JieLi ，F**u”。

开发环境基本封闭，这让很久没写程序的主包泛起了难，随后又逛起了淘宝，看到G431时候灵机一动，突然觉得摆烂了吧，快去请32老祖。出于低功率的考虑，于是乎选择的主控是STM32L431rct6，431的FPU太香了。
选L系列是图低功耗能省一点是一点，毕竟电池容量不多，而rct6的选择则是他有SDIO，而小一些的cbt6没有。

外置DAC

起初我是想着直接用32内部的DAC功能，然而这无疑是增加了芯片工作量，而且引脚也不够用了。于是选择了pcm5012这个芯片，网上看到有人说ess的芯片会更好更hifi，但是资料少和价格高成功劝退了我。因为之前也没有相关的经验，这个芯片32位的DAC，384K采样频率，128dB音频响应范围，应该也是不错的，先做一个出来看看先吧。

功放

功放瞎选的，不认识，选了max97220，原道那个小尾巴同款的功放

WIFI/蓝牙方案

由于不会画天线，直接选模块了，AI-WB2-12F淘宝也就九块钱，支持蓝牙和WIFI。但是体积确实不小，后续再想想办法优化一下吧

TF卡 or Nand

肯定是想用Nand的，因为更加的小巧，而且不用买卡，由于是测试板，还是保险点搞个TF卡。

目前进度

还在画原理图，不是那么熟悉32的SDIO、SAI外设，画的有点慢，未完待续。
