Multisim电路分析仿真-叠加原理

叠加原理

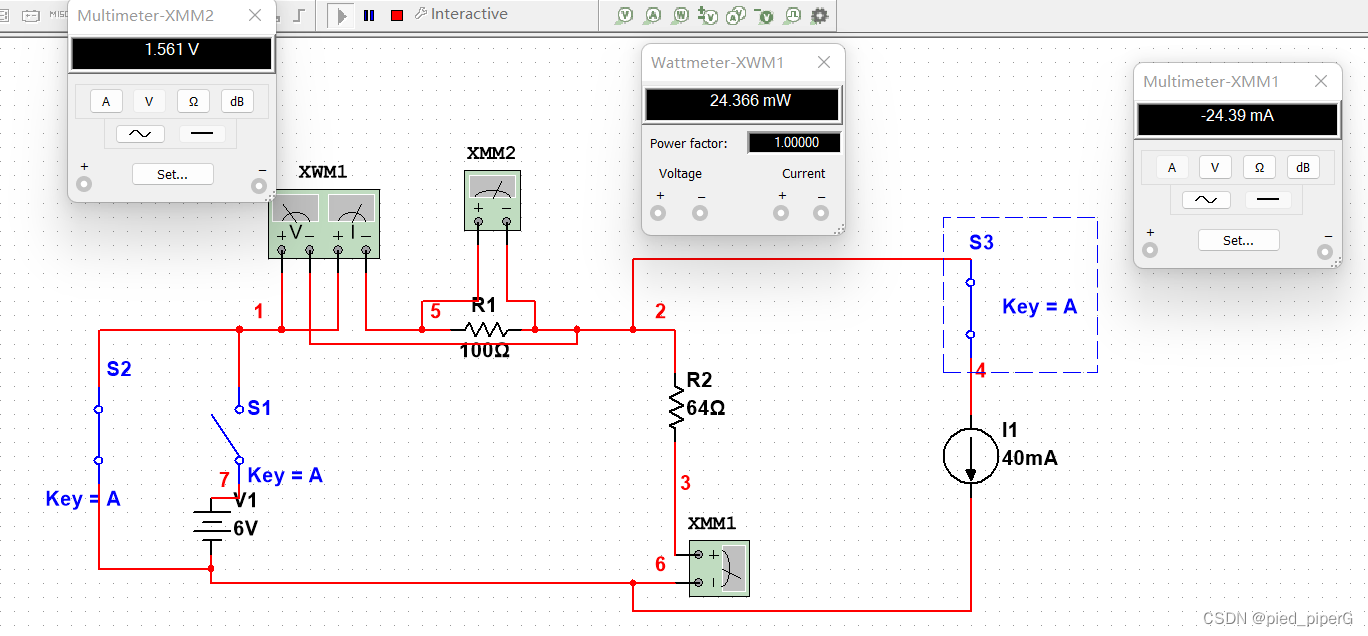

电路如图：

步骤如下：

1. 打开开关S2,S3,闭合开关S1

此时只有电压源作用

观察此时电压3.659V，电流36.601mA，功率133.858mW

1. 闭合S2,S3，断开S1

此时只有电流源作用

观察此时电压1.561V，电流24.39mA，功率24.366mW

1. 闭合S1，S3，断开S2

此时电压源，电流源同时作用

观察电压5.22V，电流12.195mA，功率272.433mW

总结发现：

电流源与电压源分别作用时的电压与电流之和=共同作用时的电压电流

功率不相等

结论

电压与电流满足叠加原理，功率不满足
