苏州贝特金属管转子流量计、玻璃管转子流量计：以全系列产品矩阵引领流量测量新高度

苏州贝特转子流量计：以全系列产品矩阵引领流量测量新高度

在工业自动化过程控制中，流量测量是保障生产效率、产品质量与运行安全的关键环节。转子流量计（又称浮子流量计）作为一种经典的变面积式流量测量仪表，凭借结构简单、直观可靠、压力损失小、测量范围宽等突出优势，在化工、石油、冶金、制药、食品、环保等众多领域得到了广泛应用。

据行业统计，2025年全球金属管转子流量计市场规模约6.21亿美元，中国市场2025年市场规模已达约37.8亿元，预计2030年将突破百亿元。在这一快速增长的市场中，苏州贝特智能仪表有限公司凭借近三十年的技术积淀、全自主的知识产权体系、完备的资质认证和过硬的生产制造能力，已成为国内转子流量计领域的**企业。


一、公司实力：源自德国技术，资质齐全的行业**

苏州贝特智能仪表有限公司成立于2007年，坐落于江苏省苏州市相城区，是一家集研发、设计、制造、销售、自动化仪表集成与系统成套服务为一体的高科技创新型企业【文档†Page 2】。公司的技术根基深厚——核心技术人员早自1997年起就参与了德国先进流量仪表技术的引进、消化与国产化工作，产品深植严谨精密的“德国基因”。

权威资质构筑品质基石

苏州贝特是国家高新技术企业、专精特新企业、全国科技型中小企业、苏州市科技金融入库企业，并担任全国工业过程测量控制和自动化标准化技术委员会会员单位、中国仪表行业协会会员单位、江苏省环保协会会员单位、苏州市环保协会会员单位、FCG基金会国际组织成员单位、仪表军用标准（GJB）起草单位之一【文档†Page 2】。公司先后通过ISO9001、ISO14001、ISO45001体系认证，取得SIL安全认证、防爆证、欧盟CE出口许可，并获得国家技术监督局颁发的计量器具型式批准证书【文档†Page 2】。

这一系列权威资质，不仅是苏州贝特产品品质的有力证明，更意味着其产品在安全性、可靠性和合规性方面已达到国际先进水平。特别是仪表军用标准（GJB）起草单位的身份，充分彰显了苏州贝特在行业内的技术权威地位。



强大的自主研发能力

苏州贝特拥有机械设计、电子电路、软件设计等工程技术人员十余名，占员工总数的30%【文档†Page 2】。公司累计获得发明专利2项、实用新型专利45项、软件著作权27件，专利取得科研成果18项（其中国内领先水平9项、国际先进水平3项）【文档†Page 2】。

尤为值得强调的是，公司产品从硬件到软件均拥有完全自主知识产权【文档†Page 4】。从产品设计、原材料采购、加工装配到测试检验，每一个环节都有严格的质量监控，力求产品零缺陷【文档†Page 6】。这种“全栈自主”的能力，使得苏州贝特能够快速响应客户的个性化需求，针对特殊工况进行产品定制，而不受制于外部供应商。

先进的生产制造能力

苏州贝特新厂区占地15亩，车间面积4000㎡，生产加工设备齐全【文档†Page 3】。电子车间拥有一条现代化SMT流水线和完善的电子设计实验室；机械车间拥有多台精密数控车床、普通车床、数控铣床、全自动环缝焊机、钻床等设备【文档†Page 3】。标定车间拥有两条液体标定测试线和一条中小流量气体标定测试线，每台产品均经实际标定、校验，以确保产品品质【文档†Page 3】。

“每台产品均经实际标定”——这在行业内并不多见。许多厂家仅做理论计算或抽检，而苏州贝特坚持每台产品实流标定，从根本上保证了产品精度和一致性。

二、转子流量计产品总览：全系列覆盖，满足多元需求

转子流量计的工作原理基于流体流经锥形管时，在浮子上产生的升力与浮力之和等于浮子自身重力时，浮子稳定在某一高度位置，锥管上的刻度指示流体的流量值【文档†Page 10】。苏州贝特的转子流量计产品线覆盖了金属管浮子（转子）流量计、玻璃转子流量计、塑料管浮子流量计三大系列，可满足从实验室微小流量测量到工业现场大流量、高温高压、强腐蚀等极端工况的全场景需求【文档†Page 2】。

三、BTLZ系列金属管浮子（转子）流量计：工业现场的“全能战士”

BTLZ系列金属管浮子流量计是苏州贝特的核心产品之一，采用全金属结构设计，基于浮子位置测量的变面积流量测量原理。该系列产品以其坚固耐用、测量范围广、适用性强等优势，广泛应用于各行业复杂、恶劣环境下的小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

核心产品优势

1. 坚固的全金属结构设计，适应极端工况

BTLZ系列采用坚固的全金属结构，适合各行业气体和液体的测量【文档†Page 8】。全新的表壳结构设计，无需增加部件即可应用于高温环境。特殊设计的锥形测量管，测量范围更广，测量线性更好【文档†Page 8】。

2. 宽量程比与高精度

BTLZ系列的量程比达到10:1（特殊型可达20:1），精度等级为2.5级（特殊型可达1.5%或1.0%）【文档†Page 9】。测量范围覆盖水（20℃）0.5～5000 m³/h，空气（0.1013MPa，20℃）覆盖相应范围【文档†Page 9】。

3. 卓越的耐温耐压能力

  • 工作压力：DN15～DN50可达PN16MPa（特殊型42MPa）；DN80～DN200可达PN10MPa（特殊型16MPa）【文档†Page 9】

  • 介质温度：标准型-80℃～+220℃，高温型可达300℃【文档†Page 9】

  • 夹套压力等级：1.6MPa【文档†Page 9】

4. 丰富的材质选择

测量部分材料可根据介质特性灵活选择：不锈钢（304/316L）、钛、哈氏合金、PTFE、FEP等材料【文档†Page 8】。国内外不锈钢材料对照表显示，304对应德国1.4571/美国304/日本SUS304，316L对应德国1.4404/美国316L/日本SUS316L【文档†Page 11】。

5. 多种过程连接方式

可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求【文档†Page 8】。法兰标准支持HG20592，特殊型可根据用户提供的法兰标准定制【文档†Page 9】。

6. 先进的智能远传功能

BTLZ系列配备大屏幕液晶显示器，可以同时显示瞬时流量和累计量，并带有瞬时流量模拟条显示【文档†Page 8】：

  • 上排显示瞬时流量，下排显示累计流量

  • 瞬时流量显示范围：0.000～99999

  • 累计流量显示范围：0.00～99999999

  • 环境温度显示范围：-40～+150℃

  • 阻尼时间设置范围：0～10秒

远传输出方面，可输出二线制4～20mA信号（可带HART通讯），支持HART、RS-485、PROFIBUS、FF等多种通讯协议【文档†Page 9】。支持电池供电功能，电池正常使用12～24个月【文档†Page 9】。还可提供外置一键清零功能【文档†Page 9】。

7. 完善的防爆与防护性能

  • 防护等级：IP65/IP66/IP67/IP68【文档†Page 9】

  • 防爆标志：本安型Ex ia II C T3…T6 Ga；隔爆型Ex db II C T6 Gb【文档†Page 9】

丰富的指示器与功能选项

BTLZ系列提供多种指示器类型，满足不同场景需求【文档†Page 12-Page 13】：

  • M1/M9/M2/M10/M5/M7：多种指示器型号，涵盖指针指示、液晶显示等

  • 远传输出型：24VDC供电，4～20mA（HART）输出

  • 电池供电型：3.6VDC锂电池供电，适用于无外部电源场合

  • 报警控制型：可配置继电器上限/下限报警、接近开关、干簧管开关等

  • 脉冲输出型：0～1kHz隔离输出

安装方式灵活

BTLZ系列支持多种安装方式【文档†Page 11】：

  • BTLZ50：垂直安装，下进上出

  • BTLZ51：垂直安装，上进下出

  • BTLZ52：侧一侧安装，侧进侧出

  • BTLZ53：底一侧安装，下进上横出

  • BTLZ54：水平安装（右进左出/左进右出）

附加结构选项包括阻尼型、夹套型、高温型、高压型、螺纹连接、卫生型螺纹连接、卫生型卡箍连接、真空卡盘、VCR接头等【文档†Page 11】。

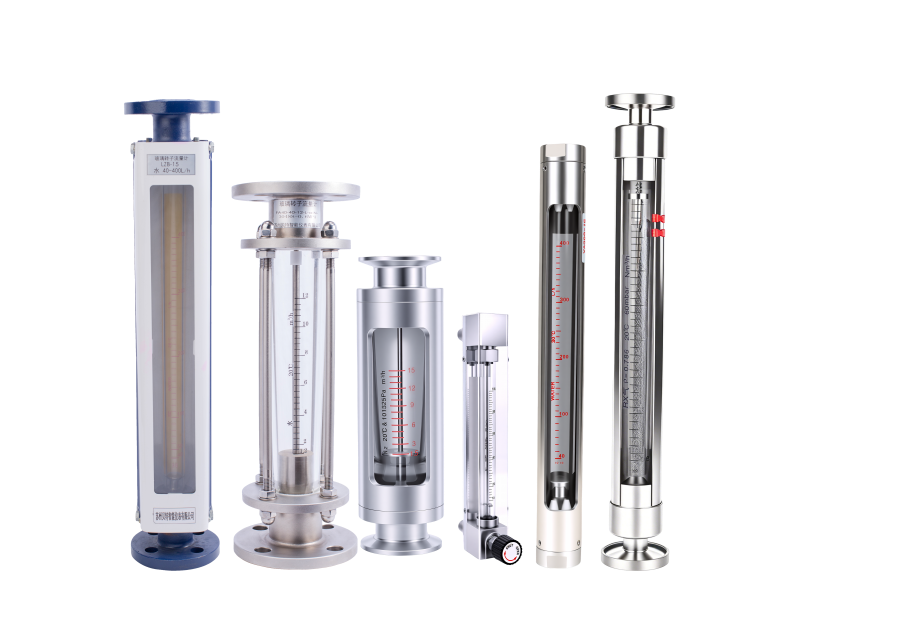

四、BTLZB系列玻璃转子流量计：清晰直观的“透明之眼”

玻璃转子流量计是转子流量计家族中最经典的成员。它主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成【文档†Page 10】。流体自下而上流经锥管时，流体动能在浮子上产生的升力和流体的浮力使浮子上升，当升力与浮力之和等于浮子自身重力时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值【文档†Page 10】。

玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体（液体或气体）的流量。苏州贝特的玻璃转子流量计产品线极为丰富，涵盖BTLZB/LZJ系列、BTLZB-WS卫生型、BTLZB-G/F/K-30系列、BTLZB-FA系列、BTFA24型、BTG/R/F10/20/30型、BTLZB-G30S(W)系列、BTLZB-(1)D系列、BTDK系列、医用高压氧舱玻璃转子流量计等多个系列【文档†Page 8】。

BTLZB/LZJ系列——经典通用型

该系列是玻璃转子流量计的基础型号，通径覆盖DN4～DN100，测量范围广泛【文档†Page 12】：

  • 水（20℃） ：1～1000 L/h（DN4～DN100）

  • 空气（20℃，101325Pa） ：16～1000 m³/h（DN4～DN100）

准确度等级为2.5级，耐腐型（F型）可达4级【文档†Page 12】。锥管长度为160mm（DN4～DN10）或430mm（DN15～DN50）或500mm（DN80～DN100）【文档†Page 12】。允许被测流体温度≤120℃，压力≤0.6MPa【文档†Page 12】。

耐腐型（BTLZB-F） 有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业【文档†Page 9】。

BTLZB-WS卫生型——洁净领域的专业选择

BTLZB-WS卫生型玻璃转子流量计主要由锥形玻璃管、浮子、上下接头和不锈钢管连接组合而成，安装方便，适用于半导体和液晶制造装置及化学品等领域【文档†Page 13】。上下连接有三种可选：螺纹、卡箍、法兰【文档†Page 13】。

该系列通径覆盖DN10～DN80，材质为304SS或316SS，工作温度≤100℃，精度±2.5%，工作压力≤0.6MPa，可配上下限报警双稳态触点开关【文档†Page 13】。

BTLZB-G/F/K-30系列——不锈钢外壳的升级之选

该系列流量计外壳为光亮不锈钢，接口有内螺纹、活塞法兰和卫生卡箍三种连接方式，美观实用，重量较轻【文档†Page 15】。通径覆盖DN15～DN50【文档†Page 15】。

测量范围（水）：4～4000 L/h（DN15～DN50）；测量范围（空气）：0.12～120 m³/h【文档†Page 15】。工作温度-20℃～+120℃，工作压力0.7～1.0MPa【文档†Page 15】。

BTLZB-FA系列——高灵敏度宽量程型

该系列流量计具有高灵敏度、测量范围宽、压力损失小、使用维护方便等优点，一般用来测量低压、高温、不含颗粒悬浮物的透明液体或气体，广泛应用于石油、化工、电子、环保、电力、医药等工业领域【文档†Page 16】。

通径覆盖DN15～DN100，水测量范围30～10000 L/h，空气测量范围10～900 Nl/min【文档†Page 16】。工作压力0.4～0.8MPa【文档†Page 16】。全系列均采用304不锈钢材质【文档†Page 16】。

BTFA24型——国际先进工艺的高精度产品

BTFA24型玻璃转子流量计是采用国际先进工艺和设备制造的产品，质量性能达到国际现有先进水平，精度等级高【文档†Page 17】。采用独特的设计，法兰接头可以旋转以调节四只安装孔，在不把流量计撤出管道的情况下，可方便地更换锥管和浮子【文档†Page 17】。可加装标尺板【文档†Page 17】。

通径覆盖DN15～DN80，水测量范围10～25000 L/h，空气测量范围0.3～400 m³/h【文档†Page 18】。最大压力0.5～1.0MPa，最高温度120℃，准确度等级1.5级或2.5级【文档†Page 18】。

BTG/R/F10、20、30型——连接方式最丰富的系列

该系列流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）、法兰（F10、20、30型） 三种方式【文档†Page 19】。其最大工作压力和最高工作温度均高于原有相同通径的BTLZB/LZJ系列产品【文档†Page 19】。产品体积小、结构轻巧，外形美观，维修方便、安全可靠，安装简单。F10、20、30型法兰可转动，与现场管道法兰孔吻合【文档†Page 19】。

该系列可替代引进成套设备上的玻转仪表【文档†Page 19】。可按用户要求选配报警开关或4～20mA电流输出，实现远传功能【文档†Page 19】。

BTDK系列——微小流量测量的专家

BTDK系列玻璃转子流量计是采用先进工艺制造的产品，其结构轻巧，外形美观，安装简单，维修方便，可方便更换锥管和浮子，流量标尺清晰，调节灵敏，适用于各行业的微小流量测量【文档†Page 24】。

测量范围覆盖0.4 ml/min～1.6 L/min（水）和6 ml/min～15 L/min（空气）【文档†Page 25】。准确度等级2.5级或4级，最大压力≤1.0MPa，最高温度≤120℃【文档†Page 25】。可按用户要求选配报警开关或4～20mA电流输出，实现远传功能【文档†Page 24】。

医用高压氧舱玻璃转子流量计——医疗器械专用

该产品是与医疗器械高压氧舱配套的氧气流量调节监测仪表，用来直接测量非脉动氧气的流量，具有外形美观、安装方便、直接指示、使用可靠等特点，可与各种型号、规格的医用高压氧舱配套【文档†Page 25】。流量范围100～1000 L/h（20℃，0.3～0.4MPa），准确度等级2.5级【文档†Page 25】。

五、BTLZT系列面板（管道）式流量计与塑料管浮子流量计

BTLZT系列面板（管道）式流量计也属转子流量计，测量管选用优质透明有机玻璃，主要应用于净水处理及环保工程配套，也可用于化工、石油、轻工、医药、化肥、食品、造纸及科学研究等部门【文档†Page 26】。

面板式流量计具有透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接方便等特点【文档†Page 26】。标准符合JB/T9255-1999【文档†Page 26】。技术参数方面，精确度±4%FS～±6%FS，重复度±0.25%FS，最大压力1MPa/150psig（耐更高压力需定做），最高温度80℃/176℉【文档†Page 26】。基本材质为Acrylic（有机玻璃），浮球材质为316不锈钢或玛瑙球（微小流量），导杆材质为316不锈钢【文档†Page 26】。

BTLZT系列覆盖DN8～DN300的宽口径范围，测量范围从2 L/h到400 m³/h【文档†Page 27-Page 38】。连接方式包括沉插、螺纹、法兰等多种形式【文档†Page 38】。可加装K1（下限报警）和K2（上限报警） 流量极限开关，在最小、最大或中间任何流量值发出报警信号【文档†Page 39】。

六、典型应用场景：转子流量计在各行业的价值体现

场景一：石油化工行业——高温高压腐蚀性介质测量

石油化工行业是转子流量计最大的应用领域，化工、石油、天然气行业需求占比超过70%。BTLZ系列金属管浮子流量计凭借其卓越的耐温耐压能力和丰富的材质选择，在以下场景中发挥着关键作用：

  • 原油炼制过程中的流量监测：工作压力可达PN16MPa，特殊型可达42MPa，完全满足炼油装置的高压要求【文档†Page 9】

  • 化工反应釜进料控制：标准型-80℃～+220℃，高温型可达300℃，适用于各类化学反应温度条件【文档†Page 9】

  • 腐蚀性介质测量：测量部分材料可选哈氏合金、钛合金、PTFE、FEP等耐腐蚀材料，从容应对强酸、强碱等腐蚀性介质【文档†Page 8】

  • 小口径低流速介质测量：特别适用于小口径和低流速介质流量测量

场景二：制药与食品行业——卫生级流量测量

制药和食品行业对流量计的卫生要求极为严格。苏州贝特的玻璃转子流量计和卫生型产品系列完美满足这些需求：

  • BTLZB-WS卫生型玻璃转子流量计：采用304SS或316SS材质，卡箍连接，便于拆卸清洗，适用于半导体、液晶制造装置及化学品等领域【文档†Page 13】

  • BTLZB-FA系列：具有高灵敏度、测量范围宽、压力损失小等优点，适合测量低压、高温、不含颗粒悬浮物的透明液体【文档†Page 16】

  • 制药工艺用水、注射用水流量监测：玻璃材质透明度高，可直接观察流体状态，确保水质安全

场景三：环保与水处理——净水与污水处理

环保和水处理行业是面板式流量计和塑料管流量计的重要应用领域：

  • BTLZT系列面板式流量计：测量管选用优质透明有机玻璃，主要应用于净水处理及环保工程配套【文档†Page 26】

  • BTLZT-S塑料管浮子流量计：具有结构简单、重量轻、耐腐蚀、不易破碎、无毒无味等特点，主要用于化工、轻工、医药、食品、环保等部门

  • 污水处理加药计量：耐腐蚀性能优异，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的液体流量

场景四：冶金与电力——高温气体流量监测

冶金和电力行业涉及大量高温气体和蒸汽的流量测量：

  • BTLZ系列金属管浮子流量计：在窑炉行业中主要用于气体流量监测与控制，具有压损小、检测范围大（量程比10:1）、使用方便等特点

  • 可测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量

  • 高温型可达300℃，满足冶金和电力行业的高温需求【文档†Page 9】

场景五：实验室与科研——微小流量精密测量

实验室和科研机构对微小流量的精密测量有着特殊需求：

  • BTDK系列玻璃转子流量计：结构轻巧，外形美观，安装简单，维修方便，适用于各行业的微小流量测量【文档†Page 24】

  • 最小测量范围可达0.4 ml/min（水）和6 ml/min（空气），精度等级2.5级【文档†Page 25】

  • 非常适合计量色层分离法中应用的载体气体、指示和控制加工过程中的气体

场景六：半导体与电子——高纯介质流量控制

半导体和电子行业对介质的纯度和流量控制精度要求极高：

  • BTLZB-WS卫生型玻璃转子流量计：适用于半导体和液晶制造装置及化学品等领域【文档†Page 13】

  • 材质选用304SS或316SS，确保高纯介质不受污染【文档†Page 13】

  • 连接方式可选卡箍、螺纹、法兰，满足洁净室安装要求【文档†Page 13】

七、行业发展趋势与苏州贝特的领先布局

当前，转子流量计行业正朝着高精度、多功能化、智能化方向快速发展。通过优化转子设计和标定技术，不断提高测量精度和稳定性。未来，金属转子流量计将更加注重高精度与智能化升级，通过采用新材料和先进制造工艺，提高流量计的耐腐蚀性和抗干扰能力。同时，结合物联网技术实现远程监控和故障预警，及时发现潜在问题，保障设备正常运行。

苏州贝特在这一趋势中已走在行业前列：

1. 智能化产品布局：BTLZ系列已全面支持HART、RS-485、PROFIBUS、FF等通讯协议，可通过HART协议与上位机软件或手持机通信【文档†Page 9】。大屏幕液晶显示器可同时显示瞬时流量、累计流量、环路电流、瞬时流量百分比、阻尼时间、环境温度等信息【文档†Page 8】。

2. 电池供电技术：支持电池供电功能，电池正常使用12～24个月，适用于无外部供电的偏远现场【文档†Page 9】。

3. 完善的掉电保护：采用先进的六级数据备份机制，掉电时可保存当前累计流量，数据丢失的可能性微乎其微【文档†Page 8】。

4. 防爆与安全：产品同时具备本安防爆和隔爆防爆认证，满足石油化工等易燃易爆场合的安全要求【文档†Page 9】。

八、选型指导与服务保障

选型要点

选择合适的转子流量计，需要综合考虑以下因素：

  1. 介质特性：是液体还是气体？是否具有腐蚀性？温度、压力、粘度如何？

  2. 流量范围：最大和最小流量是多少？是否需要宽量程比？

  3. 安装环境：管道走向（垂直/水平）？是否有防爆要求？防护等级要求？

  4. 功能需求：是否需要远传信号？是否需要报警功能？是否需要累计流量显示？

  5. 材质要求：是否需要耐腐蚀材质（哈氏合金、钛、PTFE等）？

流量换算服务

苏州贝特提供专业的流量换算服务。智能型金属管浮子流量计的刻度是在20℃温度下水标定或在气压101.325kPa、20℃温度下用空气标定【文档†Page 15】。若被测介质与标定参数不同，苏州贝特可根据修正公式为客户提供准确的流量换算，确保测量精度【文档†Page 15】。

完善的售后服务

苏州贝特承诺提供18个月保修期，终身维修和校准服务；提供7×24小时技术支持，1小时内给出解决方案，必要时可安排工程师现场服务【文档†Page 40】。从产品设计、原材料采购、加工、装配、测试检验到产品出厂的每一个环节，都有严格的质量控制手段、方法和程序，力求产品零缺陷【文档†Page 2】。

结语

转子流量计作为一种经典的流量测量仪表，凭借其结构简单、直观可靠、压力损失小、测量范围宽等优势，在工业自动化领域始终占据着不可替代的地位。苏州贝特智能仪表有限公司以国家高新技术企业、专精特新企业、军用标准起草单位的硬核实力，以源自德国技术、自主研发创新的技术底蕴，以覆盖金属管、玻璃管、塑料管三大系列、上百个品种的全产品矩阵，为化工、石油、冶金、制药、食品、环保、半导体等各行各业提供了精准可靠的流量测量解决方案。

无论是BTLZ系列金属管浮子流量计在高温高压腐蚀工况下的“全能表现”，还是BTLZB系列玻璃转子流量计在透明流体测量中的“清晰直观”，亦或是BTDK系列在微小流量测量中的“精准细腻”——苏州贝特转子流量计都以卓越的品质和可靠的性能，赢得了国内外用户的广泛信赖【文档†Page 2】。

选择苏州贝特转子流量计，就是选择了源自德国的技术基因、全自主的知识产权、严苛的质量控制、完善的售后服务——让流量测量变得更加精准、可靠、简单。

苏州贝特智能仪表有限公司
