欧标轮胎联轴器选型指南：结构原理与参数全解析

轮胎联轴器是一种以橡胶或聚氨酯轮胎体作为弹性元件的挠性联轴器，通过轮胎体的扭转变形传递扭矩并补偿两轴相对偏移，具有高弹性、大位移补偿、减震隔振、绝缘性好等特点，广泛应用于有冲击载荷和需要减震的中低速传动场合。无锡市汉森机械有限公司生产的欧标轮胎联轴器采用F系列型号体系（HF40~HF250），按DIN标准设计，配锥套或定径孔安装，支持天然橡胶和氯丁橡胶两种轮胎材质。

一、结构原理与组成

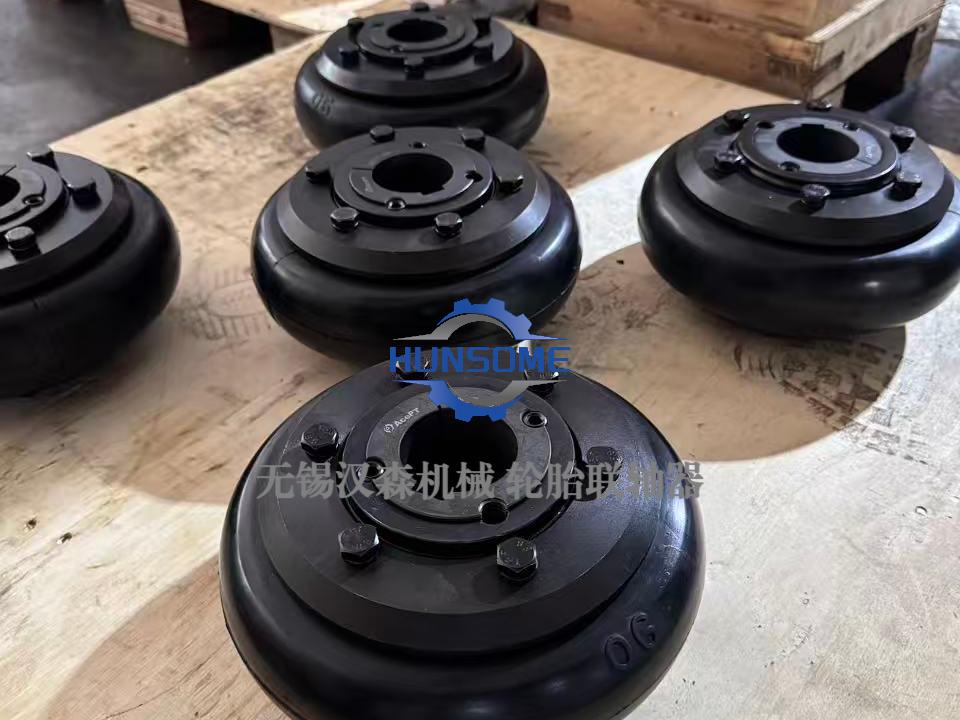

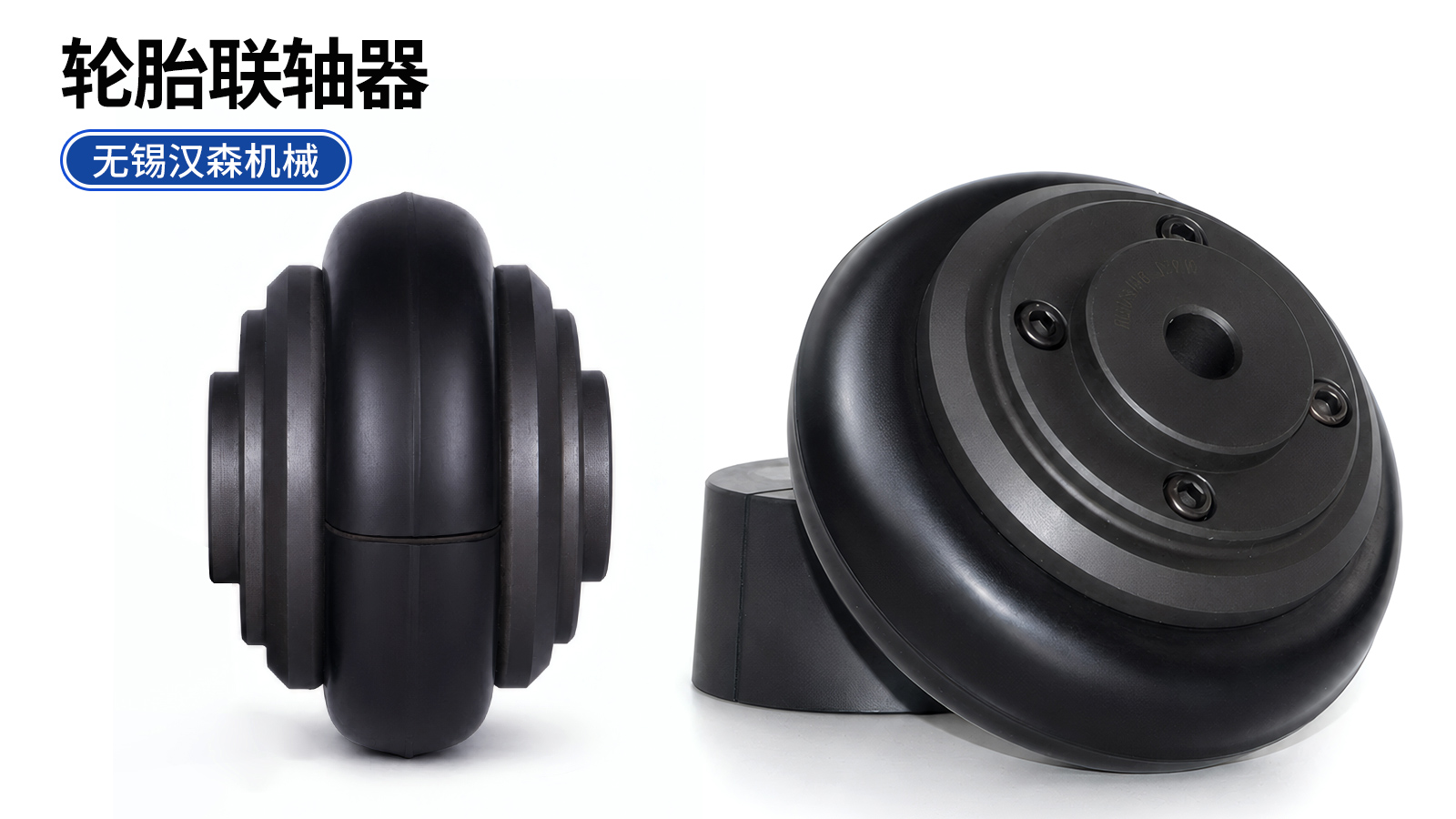

轮胎联轴器由两个金属法兰盘和一个环形轮胎体组成。法兰盘分别安装在主动轴和从动轴上，轮胎体通过压板和螺栓固定在两个法兰之间。传递扭矩时，轮胎体发生扭转变形，同时利用橡胶的高弹性吸收振动和冲击。轮胎体为整体环形结构，更换时无需移动两端设备，仅需松开螺栓即可轴向取出，维护极为便捷。

二、欧标型号与参数表

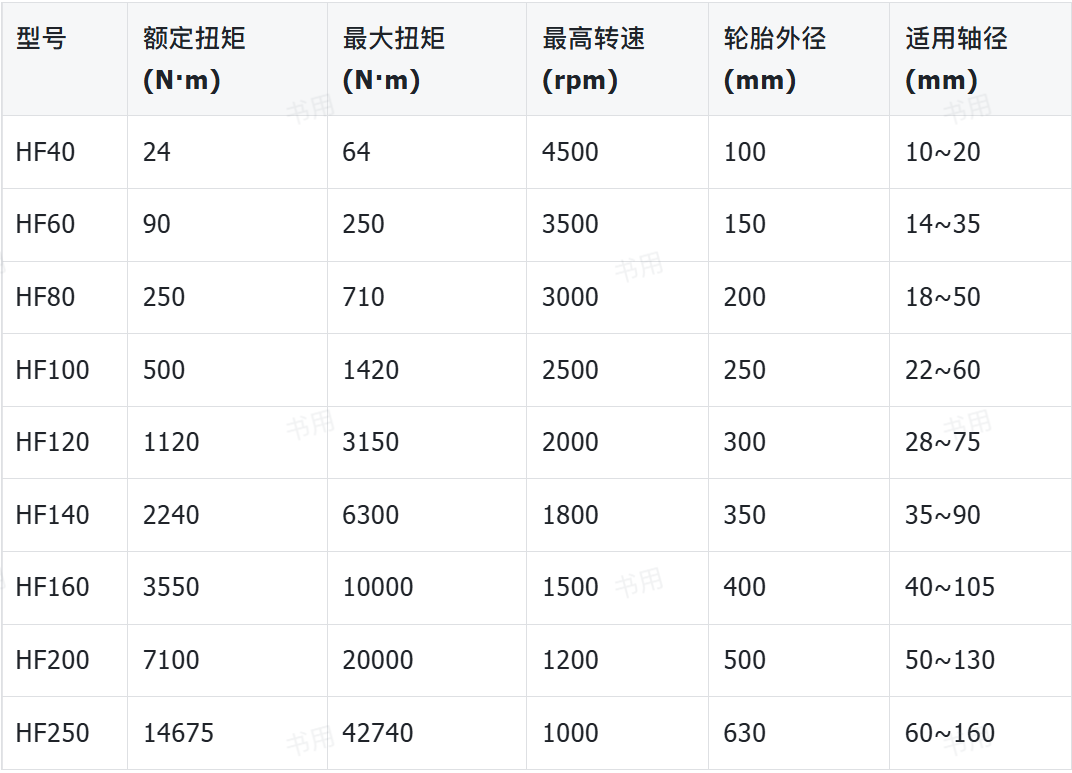

汉森F系列轮胎联轴器型号从HF40到HF250，覆盖中小扭矩到大扭矩全范围：

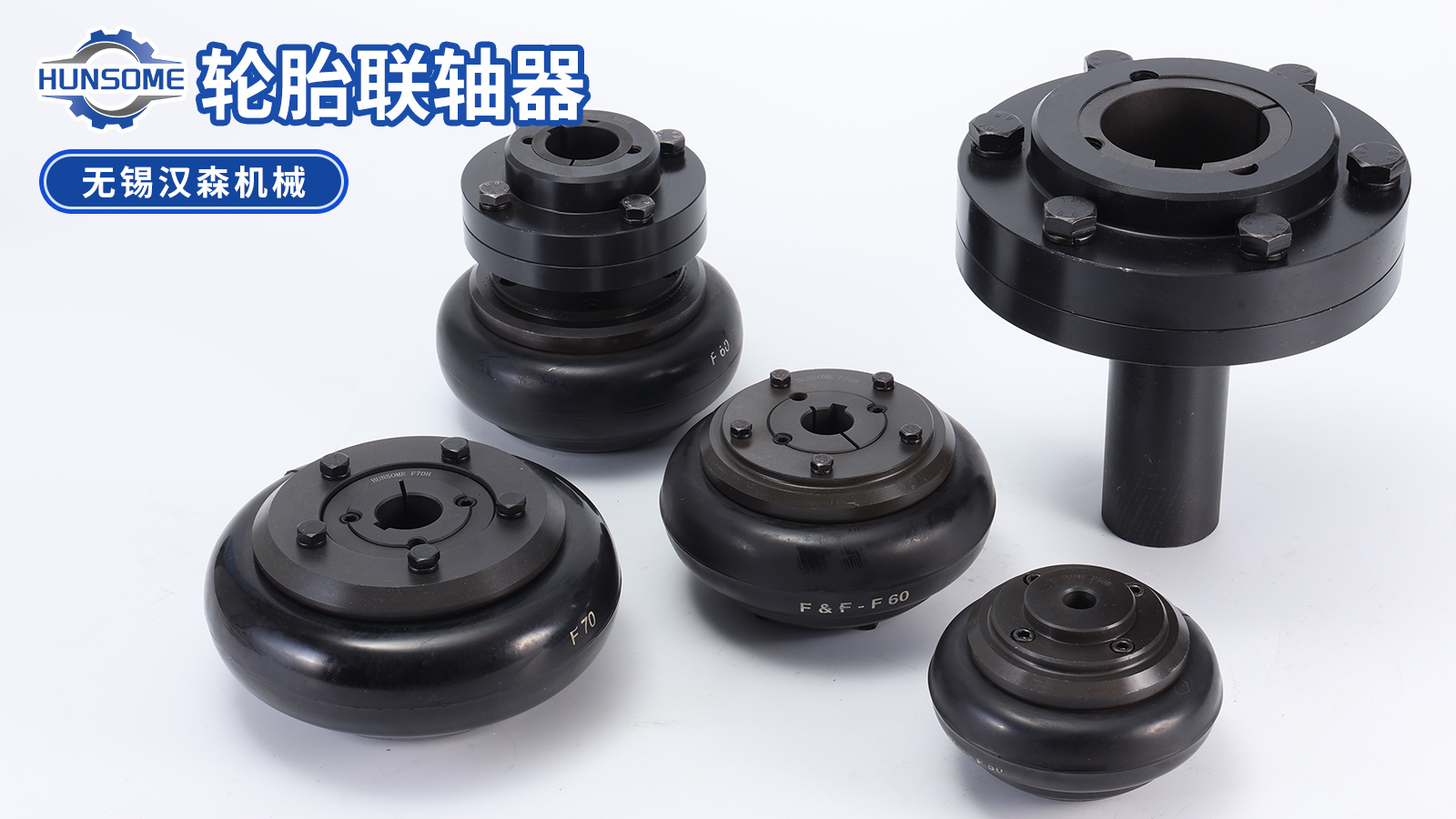

法兰类型有B型（法兰盘）、F型（锥套法兰）、H型（H锥套法兰）三种，可配1008~5050锥套实现无键连接。轮胎材质可选天然橡胶（-50℃~+50℃）或氯丁橡胶复合料（-15℃~+70℃，防火抗静电）。

三、选型五步法

1. 计算工况扭矩：T = 9550 × P / n × K，其中P为电机功率(kW)，n为转速(rpm)，K为工况系数（平稳载荷K=1.0，中等冲击K=1.5，重冲击K=2.0~2.5）。

2. 初选型号：使额定扭矩 ≥ 工况扭矩，同时最高转速 ≥ 工作转速。

3. 校核轴径：所选型号的适用轴径范围须覆盖实际轴径，轴径过大或过小均需调整型号。

4. 确认偏移补偿量：轮胎联轴器允许轴向偏移±2~5mm、径向偏移1~3mm、角向偏移1°~3°，需根据安装对中精度确认。

5. 选择法兰类型和材质：频繁拆装选锥套法兰（F/H型），固定安装选B型定径孔；有腐蚀或防火要求选氯丁橡胶轮胎体。

四、典型应用场景

矿山机械：破碎机、球磨机、提升机等冲击载荷大的设备，轮胎体的高弹性有效缓冲启动冲击和负载波动，保护电机和减速机。

冶金设备：轧钢机械、连铸设备、输送辊道等，减震降噪效果显著，氯丁橡胶材质适应高温多粉尘环境。

起重运输：起重机行走机构、提升机构、皮带输送机等，绝缘性好可防止电机轴电流传递，大位移补偿适应钢结构变形。

五、常见问题

Q：轮胎联轴器和梅花联轴器哪个减震更好？

A：轮胎联轴器的弹性变形量远大于梅花联轴器，减震隔振性能更优，但扭转刚度较低、定位精度差，适合有冲击的中低速场合；梅花联轴器适合需要一定定位精度的通用机械。

Q：轮胎体多久更换一次？

A：正常工况下天然橡胶轮胎体使用寿命3~5年，氯丁橡胶2~4年。若出现轮胎体开裂、变形严重、表面硬化或传动异响，应立即更换。更换无需移动两端设备。

Q：可以在高速场合使用轮胎联轴器吗？

A：不建议。轮胎联轴器为橡胶弹性元件，高速时离心力大、动平衡要求高，一般最高转速不超过4500rpm（小型号）。高速场合建议选用膜片联轴器。
