实验3 多个段的汇编源程序编写与调试

实验3 多个段的汇编源程序编写与调试

一、实验目的

1. 理解和掌握将数据、代码、栈放入不同逻辑段的程序的编写和调试
2. 理解具有多个段的汇编源程序对应的目标程序执行时，内存分配方式
3. 掌握大小写字符的转换方法、数字字符和数值之间的转换方法
4. 理解并掌握各种寻址方式的灵活应用
5. 掌握汇编指令loop, and, or，div, mul的用法

二、实验准备

复习教材chapter 6-8章。

三、实验结论

任务1

该段代码实际上实现了对指定显存的控制，将“2N”“2U”等组合存入显存，经过以前的实验我们可以知道，低位控制字符，高位控制显示格式，这里2就是以绿色显示。
具体分析如下:

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax  ;将ds设为data段

        mov ax, 0b800H
        mov es, ax ;将es段设为0b800h，为显存段

        mov cx, 5 ;循环5次
        mov si, 0
        mov di, 0f00h
s:      mov al, [si] ;ds:0(N)存入al，即data段的字节依次存入al
        and al, 0dfh   ;统统转为大写
        mov es:[di], al  ;al存入0b800:0f00，实际上是设置显示的字符
        mov al, [5+si]
        mov es:[di+1], al  ;ds:5(2)存入0b800:0f01，实际上是设置显示字符的颜色
        inc si    ;si+1,指向下一个字符
        add di, 2  ;di+2，指向下一个显存字
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

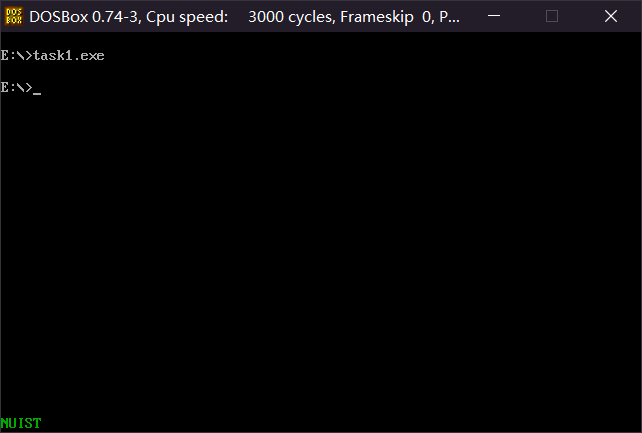

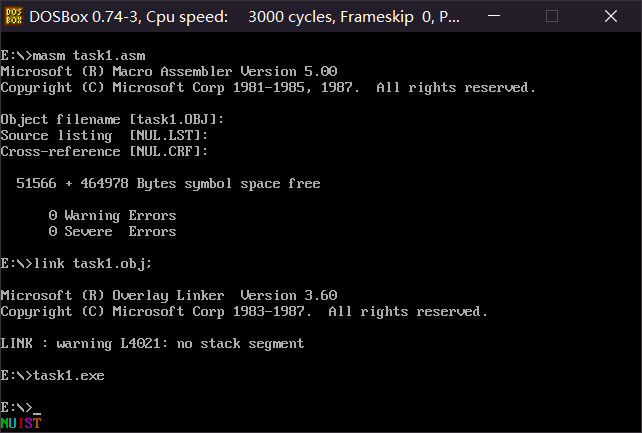

task1.exe执行结果如图，可以看到在左下角显示绿色的NUIST

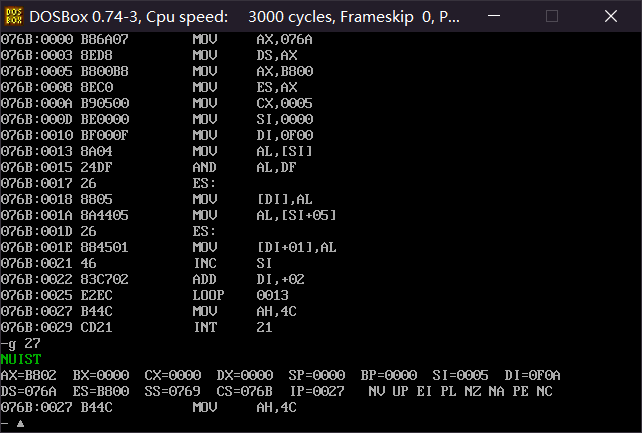

使用debug工具对程序进行调试，执行到程序返回前,可以看到NUIST出现且随着屏幕滚动上移

修改line4里5个字节单元的值，NUIST分别变成了不同的颜色，印证了开头的分析，数字控制显示模式

任务2

assume cs:code, ds:data
data segment
	     db 23,50,66,71,35
data ends

code segment
	start:
	      mov  ax,data
	      mov  ds,ax
	      mov  si,0
	      mov  cx,5
	s:    mov  ah,0
	      mov  al,ds:[si]
	      mov  bl,10
	      div  bl
	      mov  bh,ah  ;ah后面会用于输出被覆盖，先暂存至bh
	      add  al,30h ;al存放商，为高位，加30h变为对应字符

	      mov  ah,2
	      mov  dl,al ;输出高位
	      int  21h
              ;此前ah已经设定好，后面输出就不用重复设置
	      add  bh,30h
	      mov  dl,bh ;输出低位
	      int  21h

	      mov  dl,32 ;32为空格ASCII码（10进制）
	      int  21h

	      inc  si
	      loop s

	      mov  ah, 4ch
	      int  21h
code ends
end start

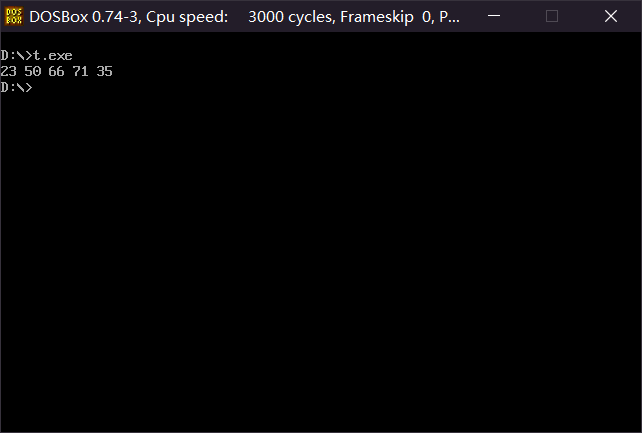

运行结果如图：可以看到数字依次输出

任务3

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

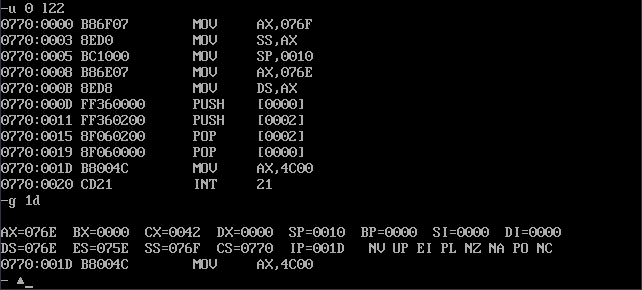

1. data段中的数据是：23 01 56 04 89 07 bc 0a ef 0d ed 0f ba 0c 87 09，观察到的结果和理论分析一致。

2. cs=0770,ss=076f,ds=076e

3. 程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1。

任务4

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

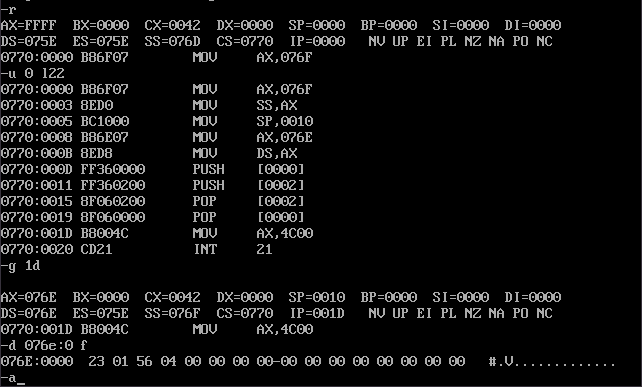

1. data段中的数据是：23 01 56 04 00 00 00 00 00 00 00 00 00 00 00 00，观察到的结果和理论分析一致。
2. cs=0770,ss=076f,ds=076e
3. 程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1。
4. 对于任意一个段，其大小为16的倍数，即数据占N个字节，加载后实际空间为16*ceil(N/16)
   任务5

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

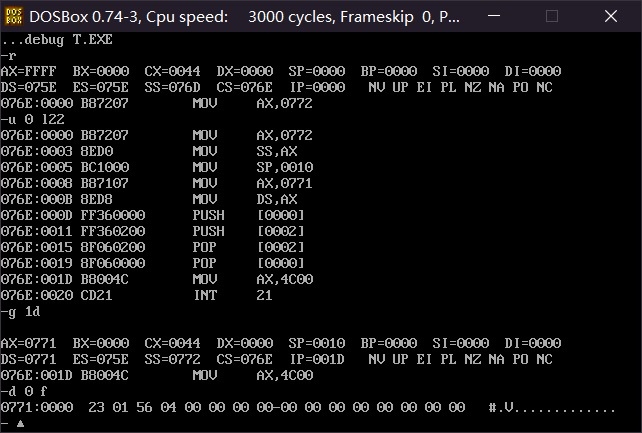

1. data段中的数据是：23 01 56 04 00 00 00 00 00 00 00 00 00 00 00 00，观察到的结果和理论分析一致。
2. cs=076e,ss=0772,ds=0771
3. 程序加载后，code段的段地址为X，则data段的段地址为X+3,stack段的段地址为X+4。

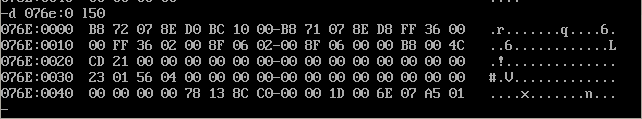

这里可以发现一个奇妙的现象，明明代码只是将数据、栈段与代码段交换了顺序，程序大小（CX）却变为44，增加了2，查看(初始ds+10)后的50h个字节

可以看出，40开始为栈段，但44后缺没有分配给栈段，反而代码结束，22后到数据段30前都空给了代码段，可以得到推论若程序有n个段，前n-1个段以16为单位分配，第n个段分配实际大小

任务6

如果将（1）、（2）、（3）题中的最后一条伪指令“end start”改为“end”（也就是说不指明程序的入口），则哪个程序仍然可以正确执行？请说明原因。

（3）仍然可以正确执行，因为没有指明程序入口时，cs设定为ds+10，即PSP后的位置作为程序入口，而（3）的代码段放在了最前面，刚好对应上

任务7

assume cs:code
a segment
	  db 1,2,3,4,5,6,7,8
a ends

b segment
	  db 1,2,3,4,5,6,7,8
b ends

c1 segment    		; 在集成软件环境中，请将此处的段名称由c→改为c1或其它名称
	   db 8 dup(0)
c1 ends

code segment
	start:
	      mov  ax,a
	      mov  ds,ax       	;a设为ds段
	      mov  ax,b
	      mov  es,ax       	;b设为es段
	      mov  ax,c1
	      mov  ss,ax       	;c设为栈段
	      mov  sp,8        	;栈底设为c:8
	      mov  cx,4        	;由于入栈只能为字数据，因此一次运算两个字，一并入栈，循环8/2次
	      mov  bx,6
	s:    mov  al,ds:[bx]  	;低位计算靠前的数
	      add  al, es:[bx] 	;高位计算靠后的数
	      mov  ah,ds:[bx+1]
	      add  ah,es:[bx+1]
	      push ax
	      sub  bx,2
	      loop s
	      mov  ax,4c00h
	      int  21h
code ends
end start

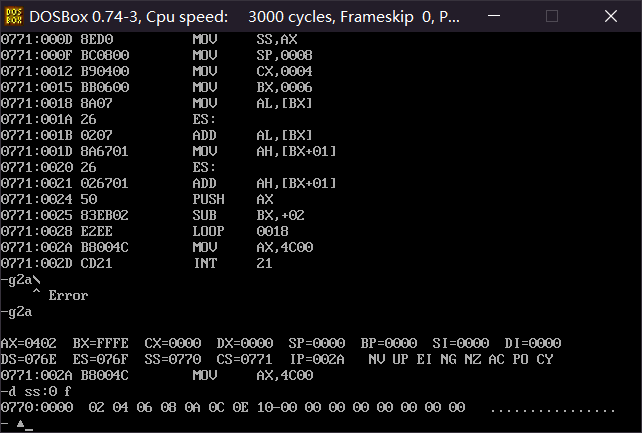

执行代码，观察c段，可以看到求解成功

任务8

assume cs:code
a segment
	  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
	  dw 8 dup(0)
b ends

code segment
	start:
	      mov  ax,a
	      mov  ds,ax   	;a设为ds段
	      mov  ax,b
	      mov  ss,ax   	;b设为栈段
	      mov  sp,16   	;栈底设为b:16
	      mov  cx,8    	;循环8次
	      mov  bx,0
	s:    push [bx]    	;从0开始依次入栈，即为逆序
	      add  bx,2
	      loop s
	      mov  ax,4c00h
	      int  21h
code ends
end start

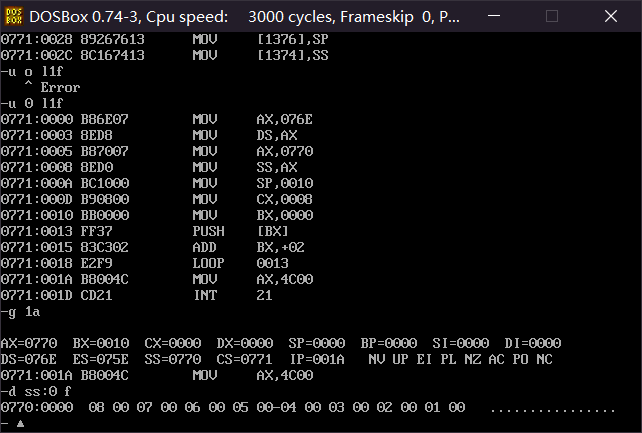

执行代码，观察b段，可以看到求解成功

四、实验总结

• 在分配段空间时，以16字节为一个单位，不足的部分以0填充，但是若程序有n个段，前n-1个段以16为单位分配，第n个段分配实际大小
• 80806中，栈寄存器有CS, SS, DS, ES，其中DS、ES可以相对随意使用，如果操作需要3个段，如果是顺序操作考虑利用栈段，不过需要注意栈段的操作顺序是从高到低，超出3个段据就需要考虑在循环中更改ds了
