一、实验目的

1. 理解并掌握汇编源程序组成与结构
2. 掌握汇编语言源程序编写→汇编→链接→调试的工具和方法
3. 理解汇编源程序中地址表示、段寄存器的用法
4. 理解和掌握寄存器间接寻址方式[bx]
5. 通过汇编指令loop的使用理解编程语言中循环的本质

二、实验准备

1. 学习/复习第5章使用[bx]和loop实现循环的编程应用示例（教材5.5节,5.8节）
2. 复习第3章「栈」的知识
3. 结合第4章课件，复习完整汇编源程序编写→汇编→连接→运行→调试的方法
4. 复习8086汇编中内存单元地址的表示，以及段寄存器DS, SS, ES, CS的用途

三、实验结论

1. 实验任务1

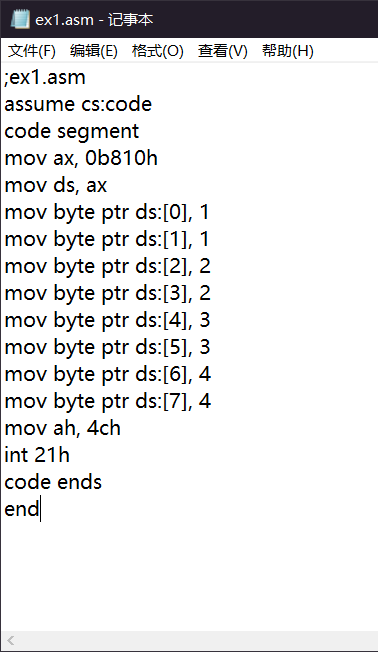

使用任意一款文本编辑器，编写8086汇编源程序ex1.asm。

这里我直接采用记事本：

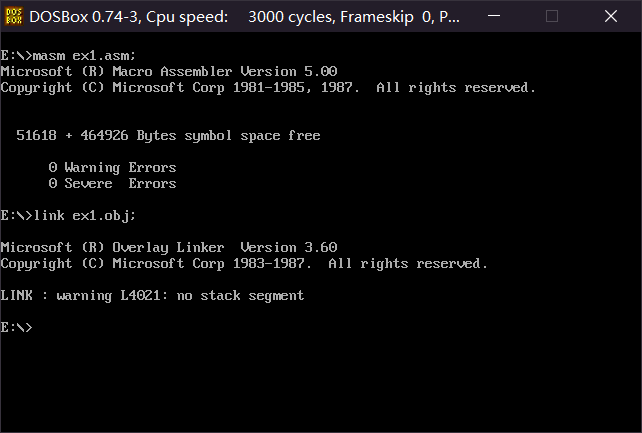

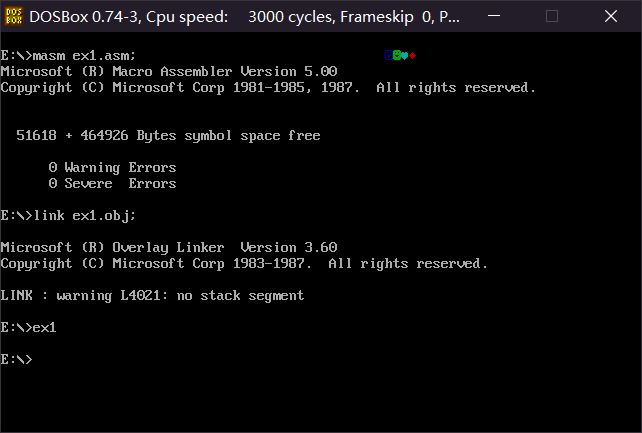

使用masm命令编译，link命令链接。

执行，发现屏幕右上方出现图案。

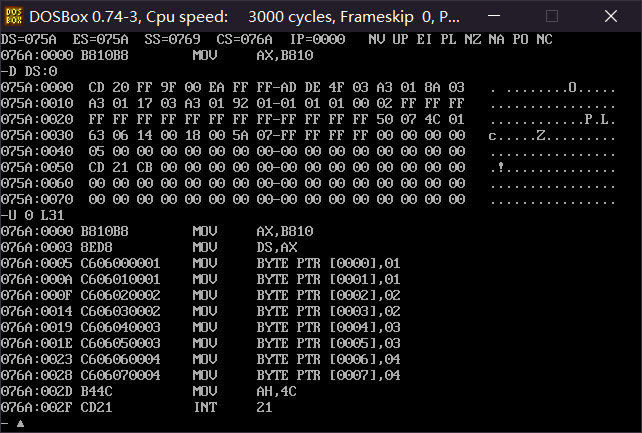

使用debug加载可执行文件ex1.exe后，使用d命令查看程序段前缀PSP所占的256个字节。程序载入后psp的段地址sa被存入ds，在ds被改变前查看ds:0即可查看psp。可以看到头两个字节为CD 20，操作正确。

结合可执行文件中寄存器CX的值，使用u命令对ex1.exe进行精确反汇编

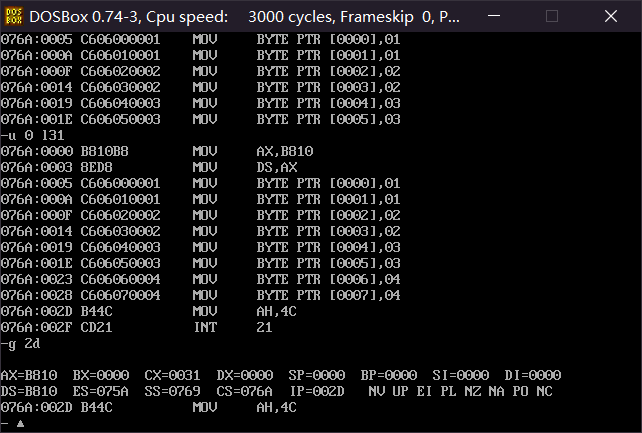

使用g命令执行到程序退出执行之前（即源码文件中line16之前)，观察结果。

这里我使用g 2d命令执行到mov ah,4c之前。注意这里程序执行完毕本应该出现图案但未出现，原因我将结合任务2的尝试结果在后面尝试解释

2. 实验任务2

使用任意一款文本编辑器，编写8086汇编源程序ex2.asm。使用masm、link对ex2.asm进行汇编、链接，得到可执行文件ex2.exe，运行并观察结果。

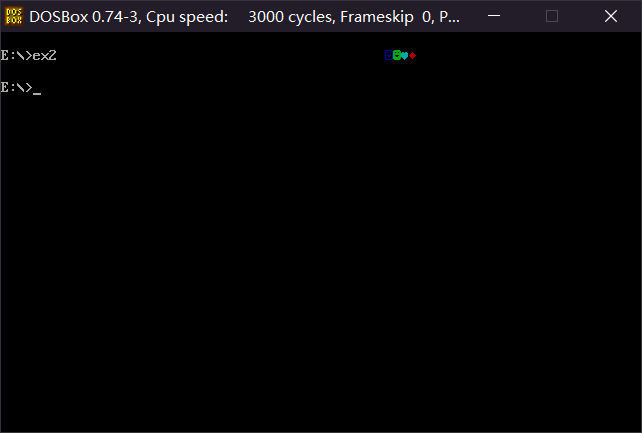

可以看到屏幕右上方出现图案。

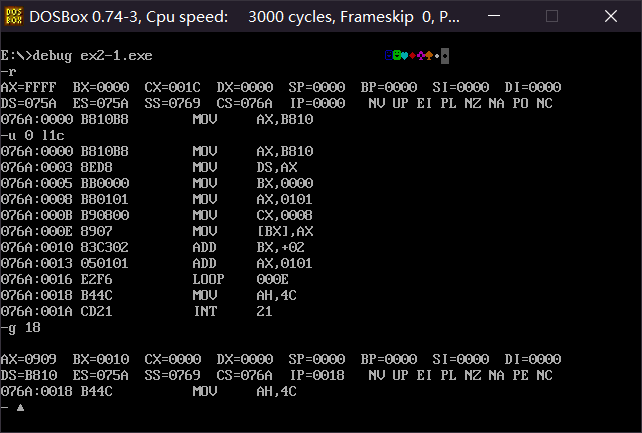

使用debug工具对程序进行调试。结合可执行文件中寄存器CX的值，使用u命令对ex2.exe进行精确反汇编

灵活使用t命令、p命令、g命令，对ex2.exe进行调试。

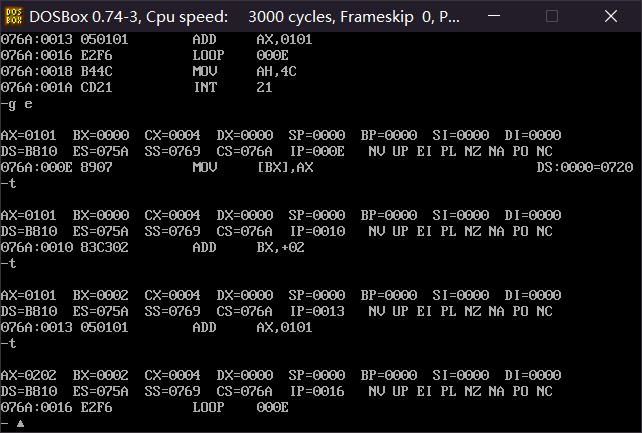

使用g命令运行到e，完成各寄存器的设置，再使用t命令单步调试到loop命令前

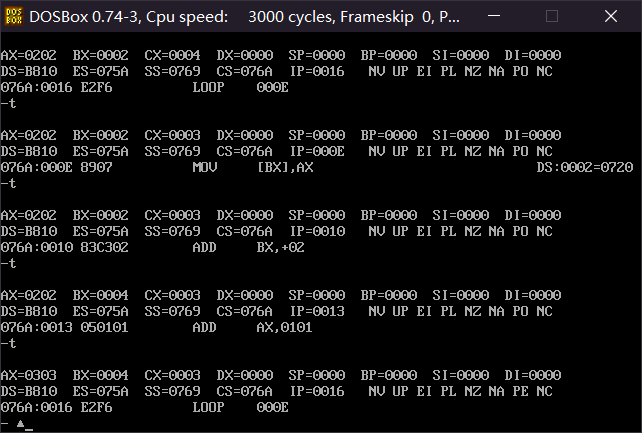

先尝试使用t命令继续调试，可以看到程序跳转至S位置，接下来情况同上次循环，继续运行至loop命令

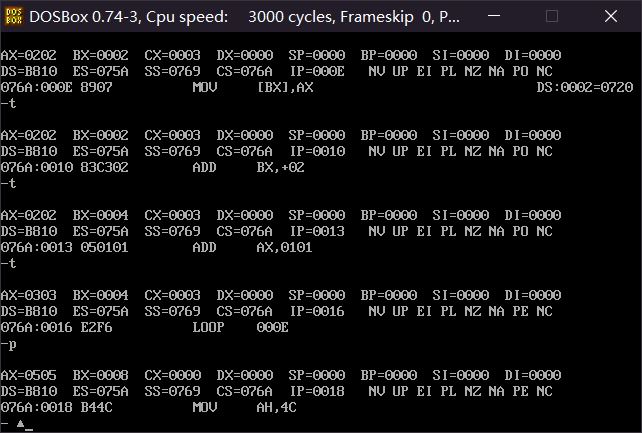

这次使用p命令，可以看到直接完成循环

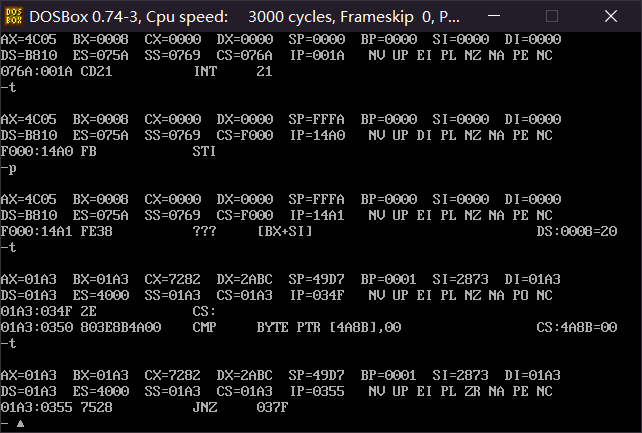

尝试使用t命令进入INT 21，可以发现进入了中断子程序。而p命令可以直接完成中断子程序，结束调试。

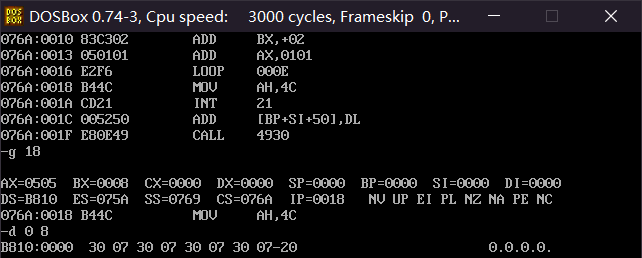

重新调试，使用g命令运行至程序退出前，查看ds:0~8，此时发现该段空间不符合预期，同时图案也未出现，原因我将结合下面的其他尝试结果尝试解释

把ex2.asm中line9 mov cx, 4 改成mov cx, 8 ，保存后重新汇编、链接、运行并观察结果。

; ex2.asm
assume cs:code
code segment
mov ax, 0b810h
mov ds, ax
mov bx, 0
mov ax, 101H
mov cx, 8
s: mov [bx], ax
add bx, 2
add ax, 101H
loop s
mov ah, 4ch
int 21h
code ends
end

可以看到随着循环次数增加，图案也增加。

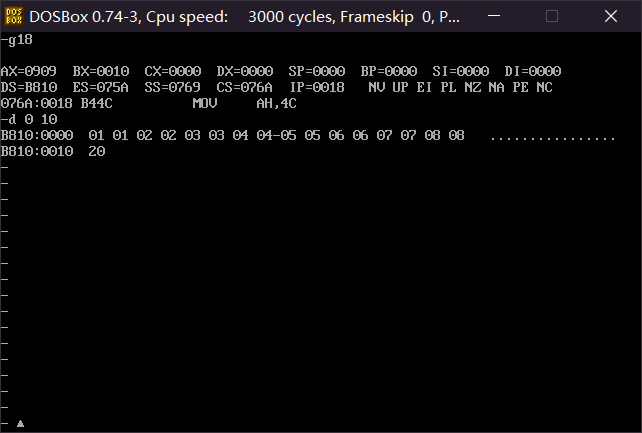

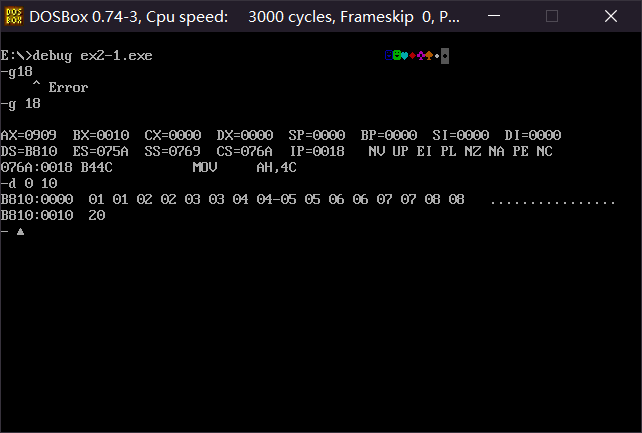

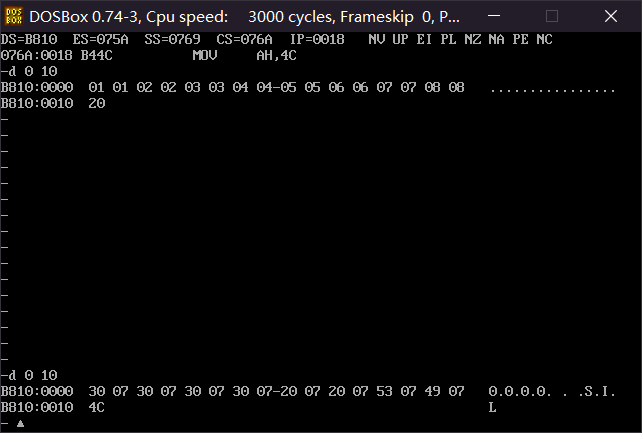

对该程序进行调试，直接使用g命令运行至程序退出前，避免屏幕滚动，查看ds:0~10，可以看到该段空间更改成功且有图案显示。

故意敲回车让屏幕滚动，此时图案消失

再次查看内存可以发现内容被改变。这里我们没有对内存进行任何操作，仅仅敲回车让屏幕滚动，而内存空间却发生了改变。

结合前面的实验情况跟，我做出如下推测：由于该段空间为显存空间，与显示的内容直接相关，且屏幕滚动后会覆盖之前的内容，上部分运行时由于已经到了屏幕底部，每进行一步操作都会刷新屏幕，因此更改都被屏幕滚动覆盖掉了，而第二次我特意使用较少的命令避免屏幕滚动，可以看到更改确实是生效的。也就是前面认为的“更改无效”实际上是生效的，只是生效后屏幕滚动，再次被修改。
当然，既然发生了修改，就应该会有短暂的图案出现，但是并没有，这里推测t命令调试时，是将所有指令完成，屏幕显示内容准备好后才进行输出，或者说之前的更改都在屏幕缓存中发生，即t命令->（改显存->生成调试信息->屏幕滚动）->显示，括号内都是在缓存中发生，这样就能解释为什么完全没有图案出现。

3. 实验任务3

综合使用loop,[bx]，编写完整汇编程序，实现向内存b800:07b8开始的连续16个字单元重复填充字数据
0237H。

编写汇编代码如下：

; ex3.asm
assume cs:code
code segment
mov ax, 0b800h
mov ds, ax
mov bx, 07b8h
mov ax, 0237H
mov cx, 16
s: mov [bx], ax
add bx, 2
loop s
mov ah, 4ch
int 21h
code ends
end

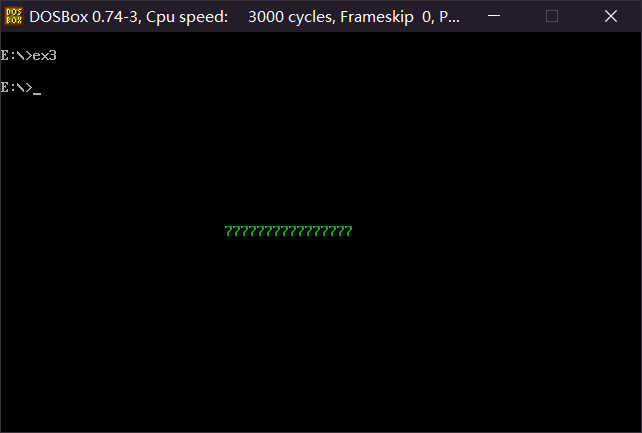

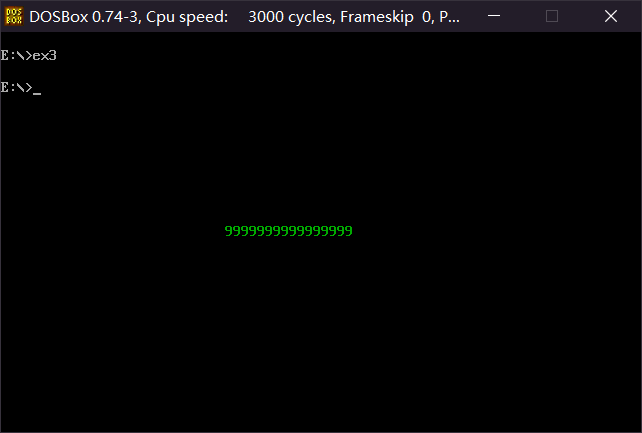

结果如下：

把填充的字数据，从0237H 改成0239H，发现字符改变

; ex3.asm
assume cs:code
code segment
mov ax, 0b800h
mov ds, ax
mov bx, 07b8h
mov ax, 0239H
mov cx, 16
s: mov [bx], ax
add bx, 2
loop s
mov ah, 4ch
int 21h
code ends
end

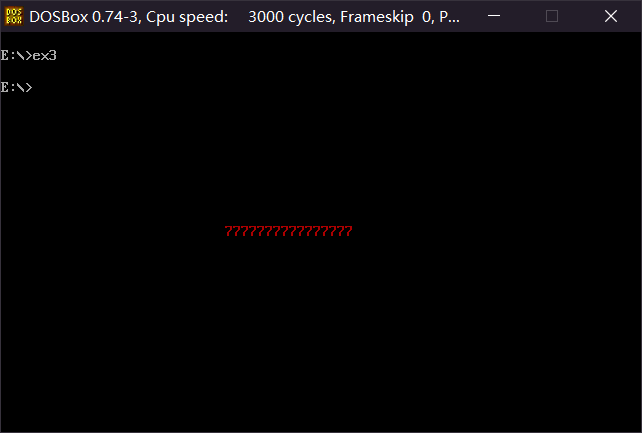

把填充的字数据，从0237H 改成0437H，发现颜色改变

; ex3.asm
assume cs:code
code segment
mov ax, 0b800h
mov ds, ax
mov bx, 07b8h
mov ax, 0437H
mov cx, 16
s: mov [bx], ax
add bx, 2
loop s
mov ah, 4ch
int 21h
code ends
end

即高位字节决定颜色，低位字节决定图案，内存空间决定位置。同时可以发现显示字符是低位字节的低4位，可以推测低位字节的高4位决定图案类型，低4位决定该类型下对应的内容。

4. 实验任务4

编写完整汇编源程序，实现向内存0:200~0:23F依次传送数据0~63(3FH)。

需要注意，本题要求向内存0:200~0:23F依次传送数据0~63(3FH)，也就是一个字存放一个数据，而不是字节，因此应该使用al或ah传递数据，并且bx每次加1，否则最终只能传到0~1F。
汇编代码如下：

; ex4.asm
assume cs:code
code segment
mov ax, 0
mov ds, ax
mov bx, 200h
mov al, 0  ;传送字节，采用al
mov cx, 40h
s: mov [bx], al
add bx, 1
add al, 1
loop s
mov ah, 4ch
int 21h
code ends
end

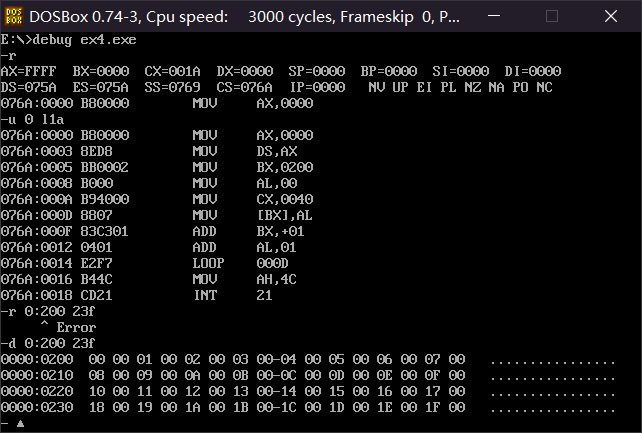

运行前内存情况

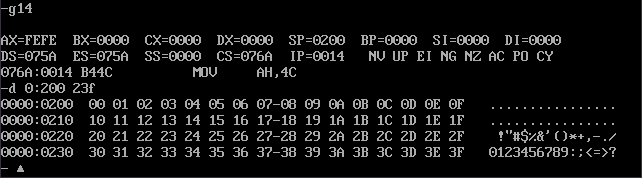

运行后内存情况，填充成功。

选做*：利用栈的特性，综合使用loop，push实现（限定仅使用8086中已学过指令实现），编写源程序

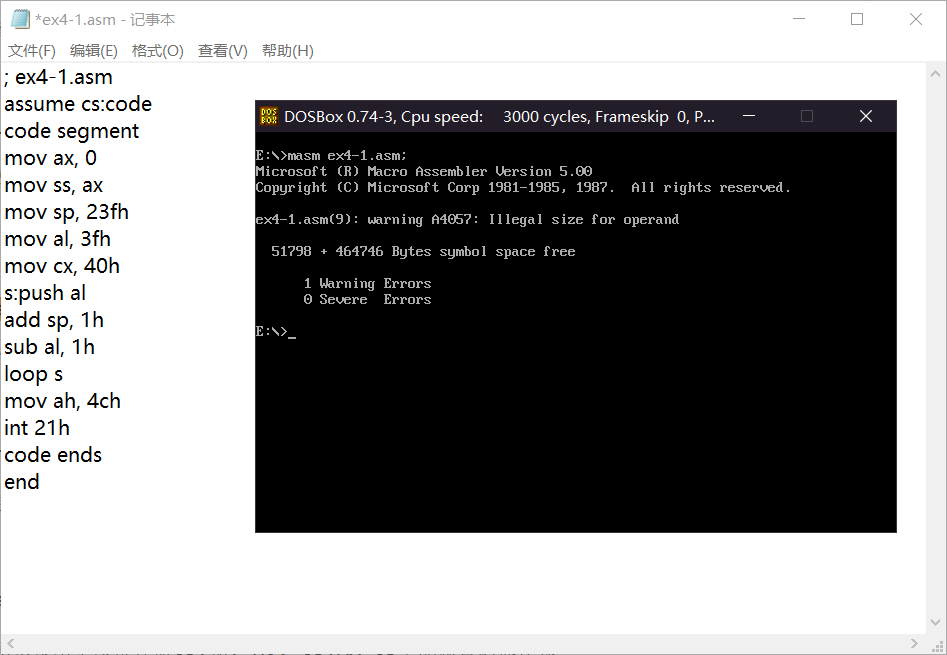

注意:栈只能对字进行操作，push al是将字节入栈，报错Illegal size for operand（使用操作数大小(字节数)出错）

尝试通过改sp实现字节入栈，但是会发生莫名其妙的错误，推测与t命令也需要使用栈有关，随意变更sp会产生问题

注意80806字的存放方式，ax需要设为3f3e，减的时候需要各减2才能保证正确循环
代码如下：

; ex4-1.asm
assume cs:code
code segment
mov ax, 0
mov ss, ax
mov sp, 240h ;栈底，第一次入栈位置为0:23e
mov ax, 3f3eh ;8086采用小端模式，低位3e存入低地址，高位3f存入高地址
mov cx, 20h
s:push ax
sub ax, 0202h ;一次存两个数，各减2才能正确循环
loop s
mov ah, 4ch
int 21h
code ends
end

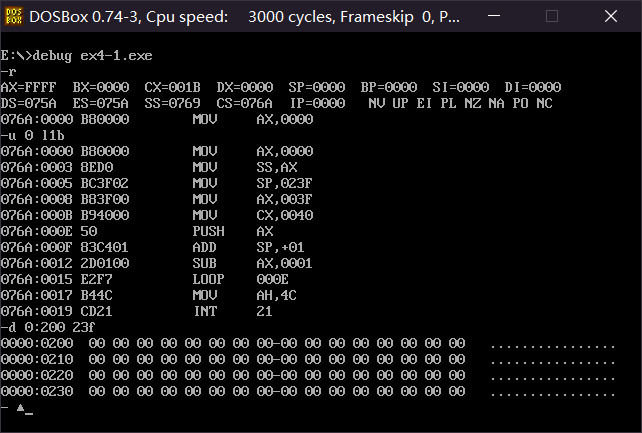

运行前内存状态如下：

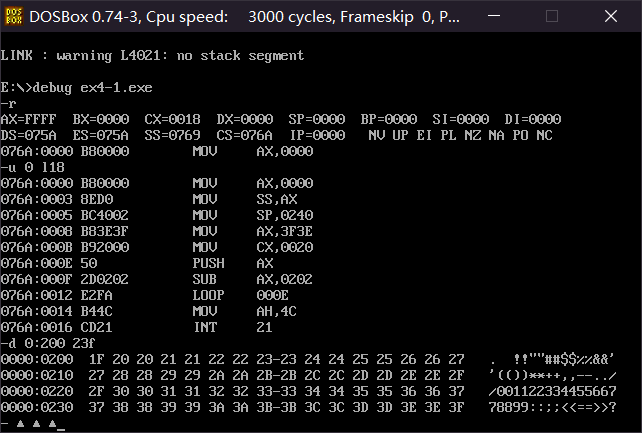

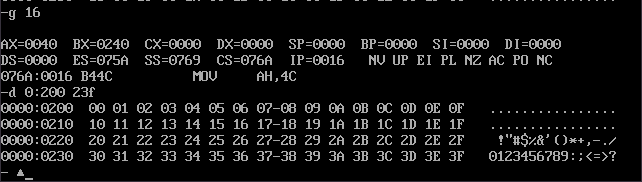

g命令调试，可以看到成功完成传送

5. 实验任务5

首先尝试填空，使用debug查看指令长度。

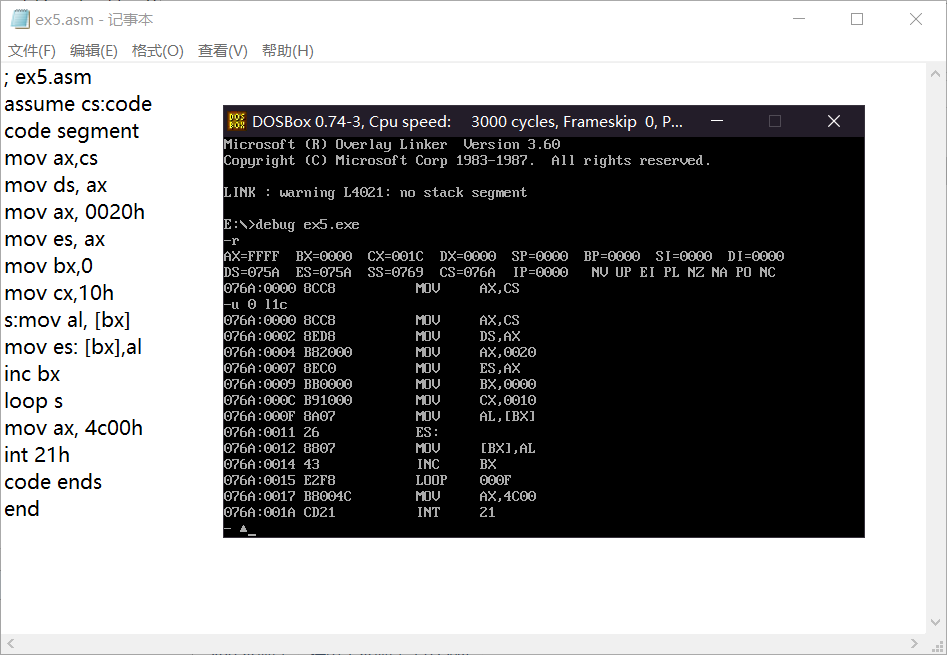

发现es:命令被单独存放，因此需要调整cx，同时注意每次只传送一个字节，即传送cs:0~cs:16。cx应填写17。
最终代码如下：

; ex5.asm
assume cs:code
code segment
mov ax,cs
mov ds, ax
mov ax, 0020h
mov es, ax
mov bx,0
mov cx,17h
s:mov al, [bx]
mov es: [bx],al
inc bx
loop s
mov ax, 4c00h
int 21h
code ends
end

运行前内存状态如下：

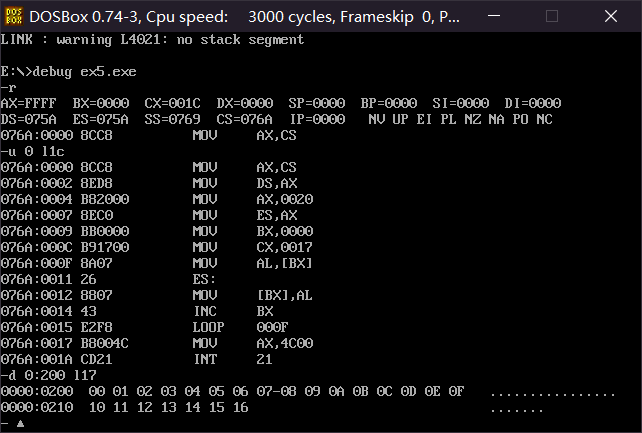

运行后使用u命令对0:200的17个字节进行反汇编，可以看到传送成功。

四、实验总结

• t命令调试时，是将所有指令完成，屏幕显示内容准备好后才进行输出，或者说之前的更改都在屏幕缓存中发生，即t命令->（改显存->生成调试信息->屏幕滚动）->显示，括号内都是在缓存中发生。
• 显存中的一个字高位字节决定颜色，低位字节决定图案，内存空间决定位置。同时可以发现显示字符是低位字节的低4位，可以推测低位字节的高4位决定图案类型，低4位决定该类型下对应的内容。
• 栈只能对字进行操作，如果push al，将字节入栈，会报错Illegal size for operand（使用操作数大小(字节数)出错）
• 如果是对字节进行操作，注意使用要使用al/ah，汇编程序是根据操作的寄存器长度决定操作数长度的，当然，如果两个操作数都不是寄存器，默认为字数据
• 尽量不要在程序中反复更改sp的值，因为调试及很多其他操作也会用到栈，很容易发生奇怪的错误
• 不同命令的字节长度是不同的，同时ex:[bx]在masm编译后会被拆分为两段：

;mov es:[bx],al
es:
mov [bx],al

• 在编辑器中写常数时，最后要加上h，并且如果该常数开头为字母，需要在开头加上0，否则无法正确识别。
• 使用debug命令时，需要跟上完整后缀，即.exe
• t命令与p命令的区别在于遇到遇loop循环或int这种子程序是会当做整体执行，不进入内部单步执行。
