CCNA课堂笔记7

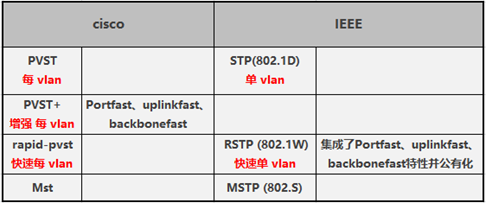

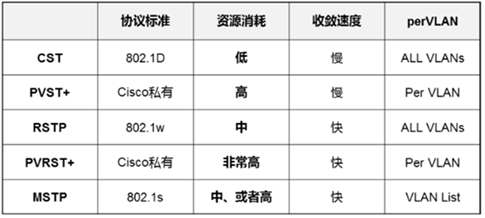

STP协议

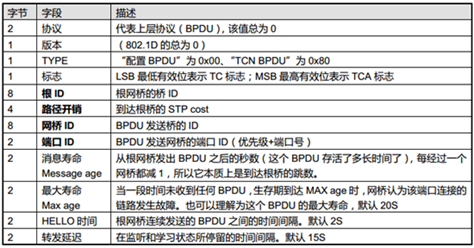

BPDU，网桥协议数据单元

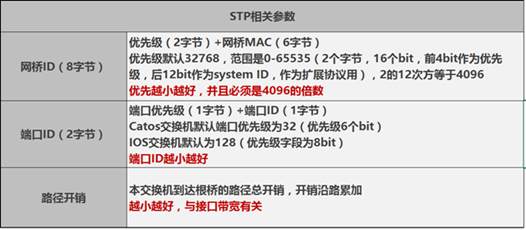

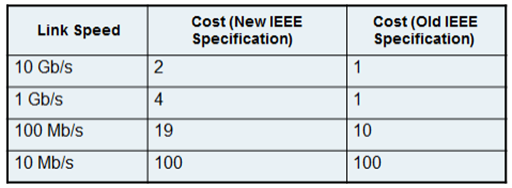

STP路径开销，以链路带宽为准，两个标准，现在主要以NEW为准



STP的选举：

• 每个广播域选举一个根桥
• 每个非根交换机选举一个根端口
• 每个段选举一个指定端口
• 选择一个非指定端口



需考虑的因素：

• 最低的根桥ID
• 到根桥的最低路径成本
• 最低的发送者网桥ID
• 最低的发送者端口ID





需要注意：

• 跟桥的角色是可抢占的
• 桥ID中的MAC是交换机的背板MAC，端口ID中的MAC是交换机端口的MAC。 Show int | in bia 可查看所有MAC，第一个就是背板MAC
• 选择根端口：比较接收到的BPDU；
• 选择指定端口：比较发送出BPDU

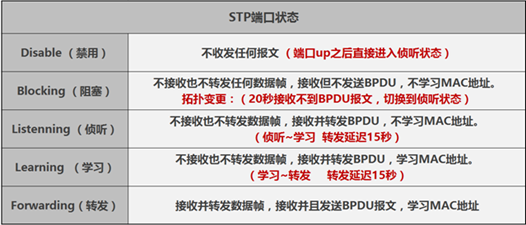

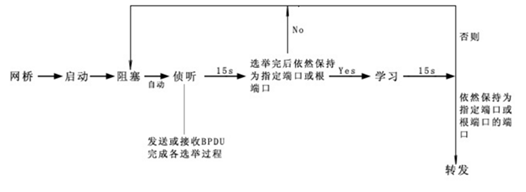

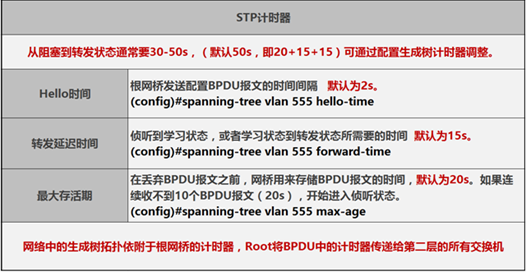

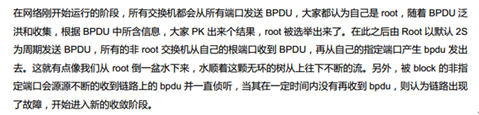

• 根桥向自身的所有接口发送BPDU，非根交换机会从自己的根端口接收BPDU，并从自身的指定端口转发出去，非指定端口不转发BPDU，只会侦听，默认20秒没收到BPDU包，则开始发送BPDU；

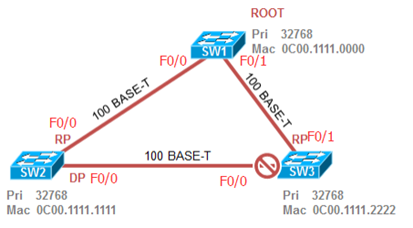

• 选举Root

比较所有网桥的优先级，优先级一致，比较MAC地址，SW1成为Root，Root所有端口为指定端口

• 非根交换机选举跟端口

如图所示，SW1的F0/0与SW2的F0/1为Root Port，因为这些端口到达跟桥的Cost值最小

• 每个段选举指定端口

Root所有端口为DP。比较SW2与SW3相连的接口，SW2会收到SW3发来的BPDU，SW3也会都到SW2发来的BPDU，各自比较自己和收到的BPDU报文中到根路径成本，也就是COST值，发现都为19，然后比较桥ID（比较发送者桥ID），明显SW2的MAC比较小，故成为DP，而SW3的F0/0被Block。



注意，这时如果试图在SW3上，将F0/1的COST调大，比如调整为200，那么在SW3上，F0/0就会成为RP。



一般在需改变的交换机上的端口做操作：

(config-if)#spanning-tree cost 10 //修改接口COST值，如果想让阻塞端口成为转发端口，

(config-if)#spanning-tree vlan 1 cost 10 //只针对某个vlan 修改接口COST值

 　　

• 选举Root

不再赘述

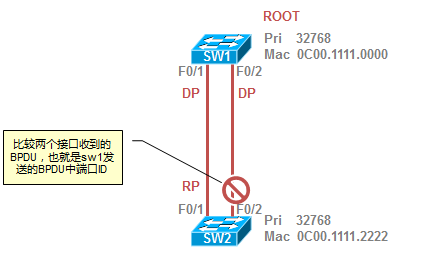

• 非根交换机选举跟端口

如图所示，SW2的两个接口都会收到BUDP报文，都是来自SW1，因此，两份BUDP中到Root的开销都是0，接着比较发送者桥ID，都是来自SW1，因此也比较不出来，再比较两份BPDU报文中的端口ID，假设SW1的端口优先级相等，则比较接口ID，明显SW1的F0/1接口ID比较小，故SW2的F0/1接口称为RP。

• 每个段选举指定端口

Root的每个端口都是指定端口，SW2的F0/1接口为RP，故SW2的F0/2接口被Block。



注意，这时如果试图在SW2上将F0/2的接口优先级改小，也是没用的，因为比较的是发送者的端口ID，所以如果在SW1上，将F0/2的端口优先级调小，那么在SW2上，F0/2就会成为RP。



当然，如果将SW2的F0/2 Cost值调小，也可以让F0/2成为RP





修改接口优先级，一般在需改变的交换机上联设备接口下做操作：

(config-if)#spanning-tree port-priority 64 //修改接口优先级，必须是16的倍数， Cisco默认128，

spanning-tree vlan 1 port-priority 64 //只针对某个vlan 修改接口优先级











SW1

配置Vlan的主根桥：

(config)#spanning-tree vlan 1 priority 0 //将vlan 1 的优先级配置为0，，默认为32768



SW2

配置Vlan的次根桥：

(config)#spanning-tree vlan 1 priority 4096 //将vlan 1 的优先级配置为4096，比主根桥小，思考一下为什么？
