GPIO点灯工程的详解

GPIO点灯工程的实现

1、时钟的选择

BYPASS Clock Source （旁路时钟源） 指无需使用外部晶体时所需的芯片内部时钟驱动组件，直接从外界导入时钟信号。

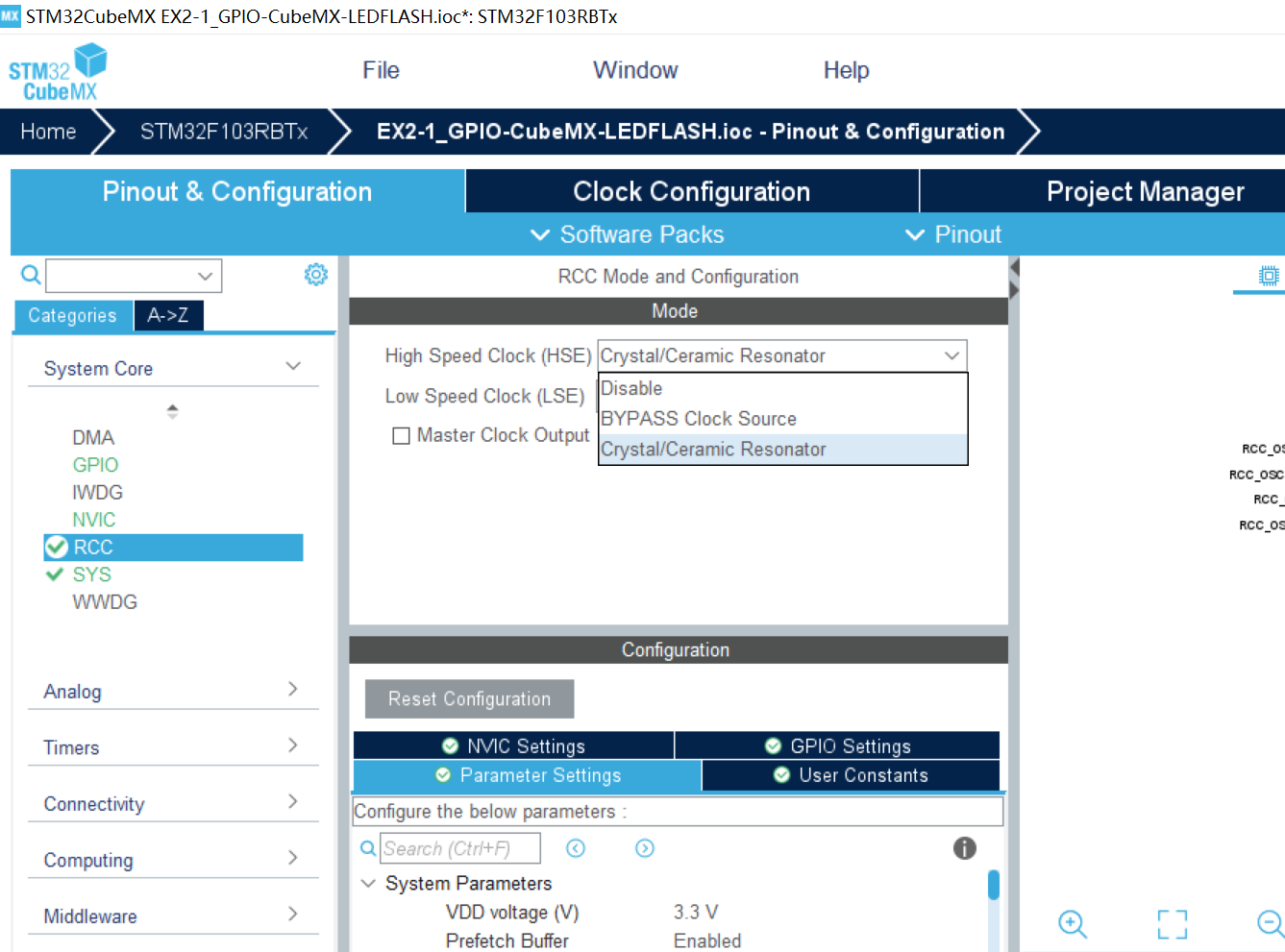

Crystal/Ceramic Resonator 外部晶振
我们选外部晶振

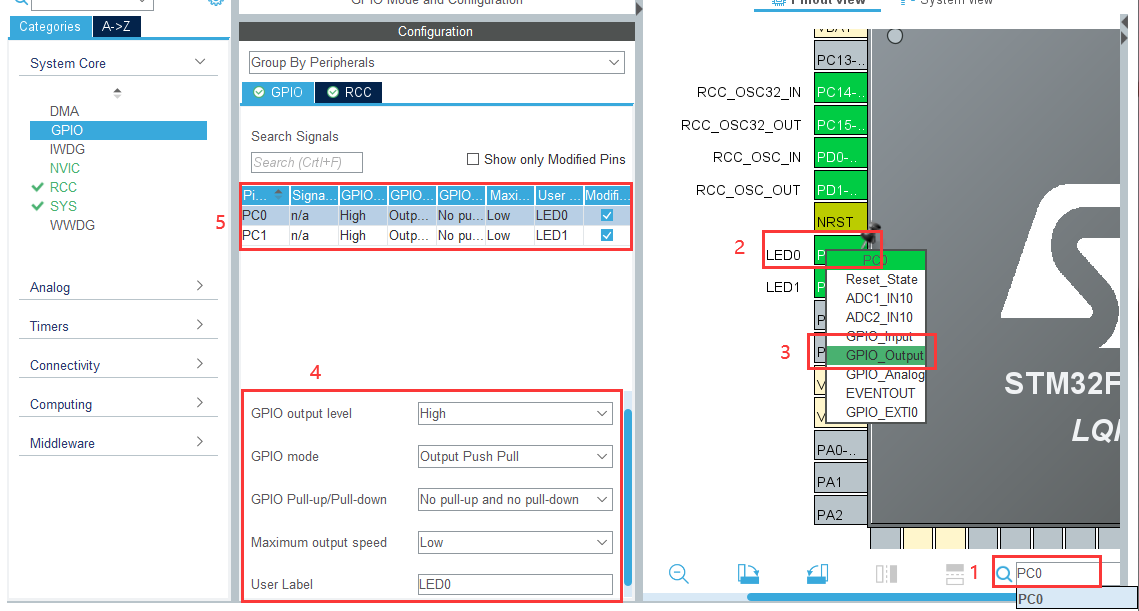

2、GPIO的选择

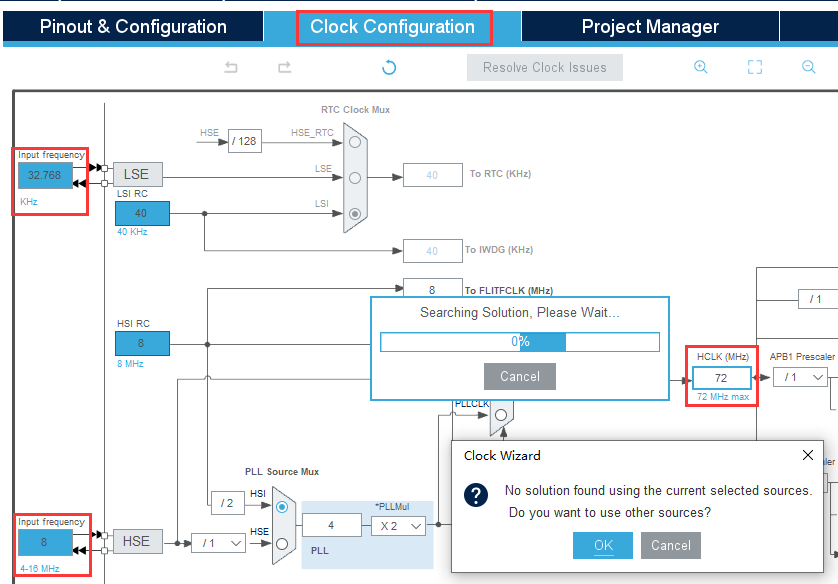

3、时钟的配置

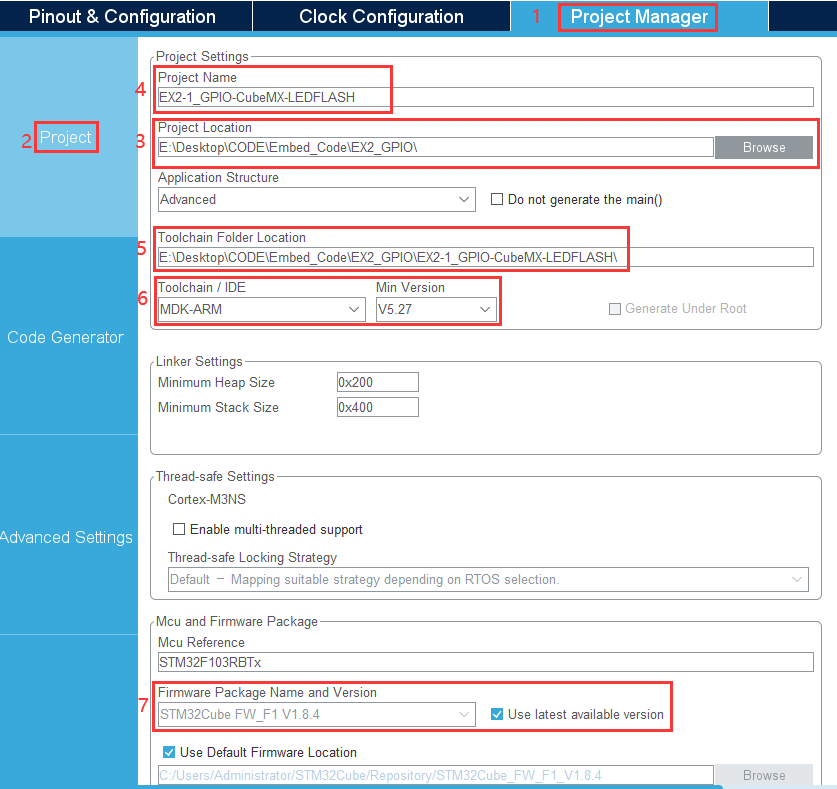

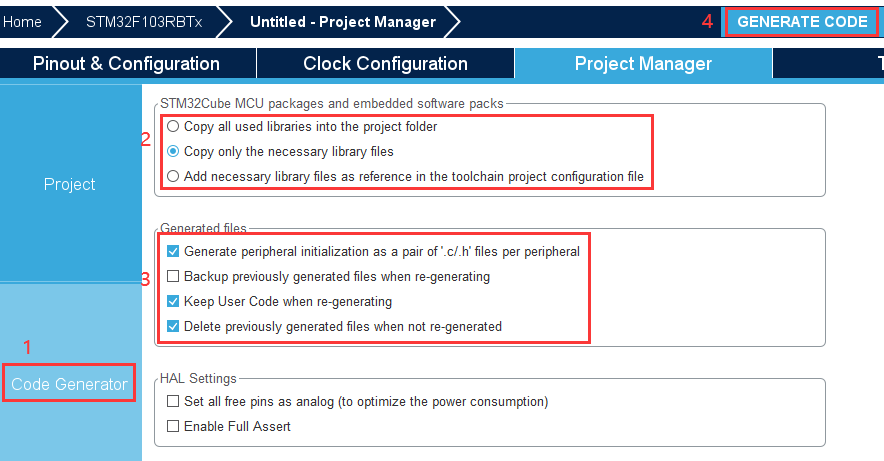

4、工程文件的创建


5、程序部分：

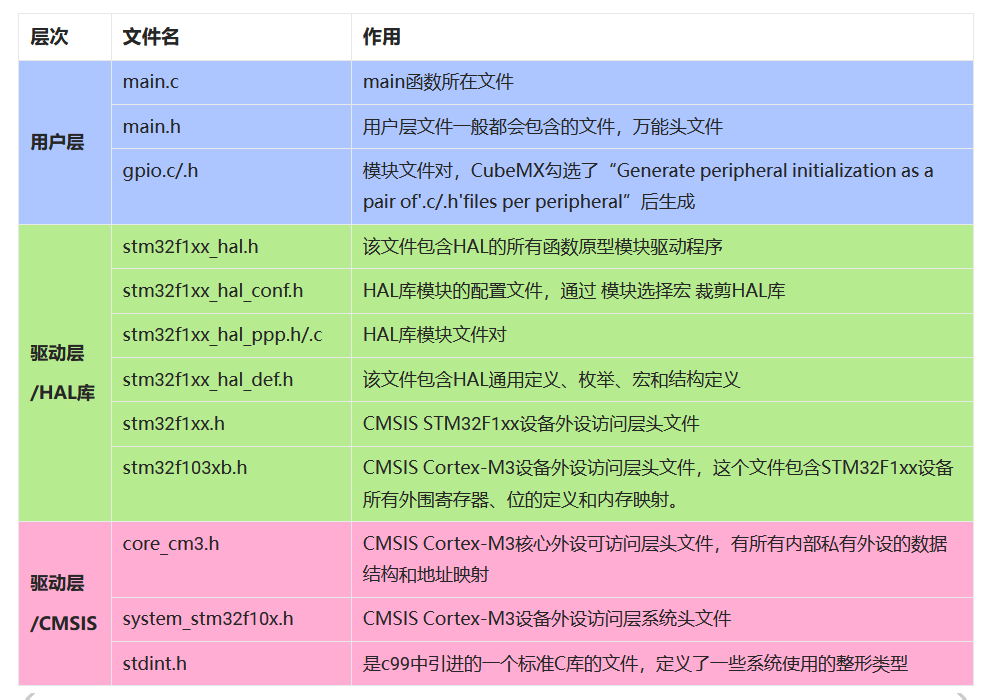

（1）重要文件的说明

（2）工程实现的源码

点击查看代码

 /* USER CODE BEGIN WHILE */
  while (1)
  {
	  HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET);
	  HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
	  HAL_Delay(500);
	  HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET);
	  HAL_Delay(500);
	/* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

其他的详细介绍

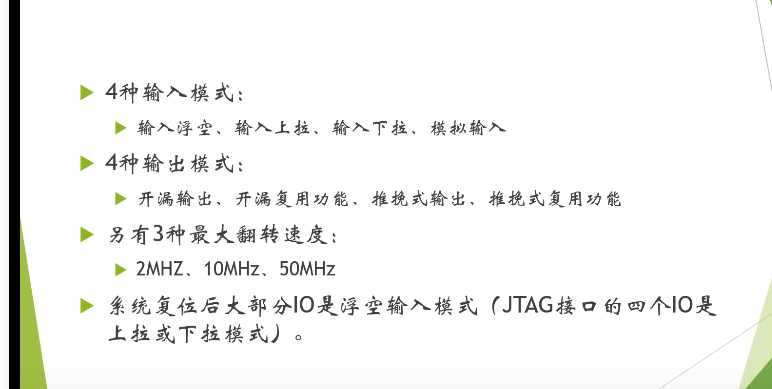

1、GPIO的八种工作模式

（1）GPIO_IN_FLOATING浮空输入
（2）GPIO_IPU 带上拉输入
（3）GPIO_IPD 带下拉输入
（4）GPIO_AIN 模拟输入
（5）GPIO_OUT_OD 开漏输出
（6）GPIO_OUT_PP推挽输出
（7）GPIO_AF_OD开漏复用输出
（8）GPIO_AF_PP推挽复用输出

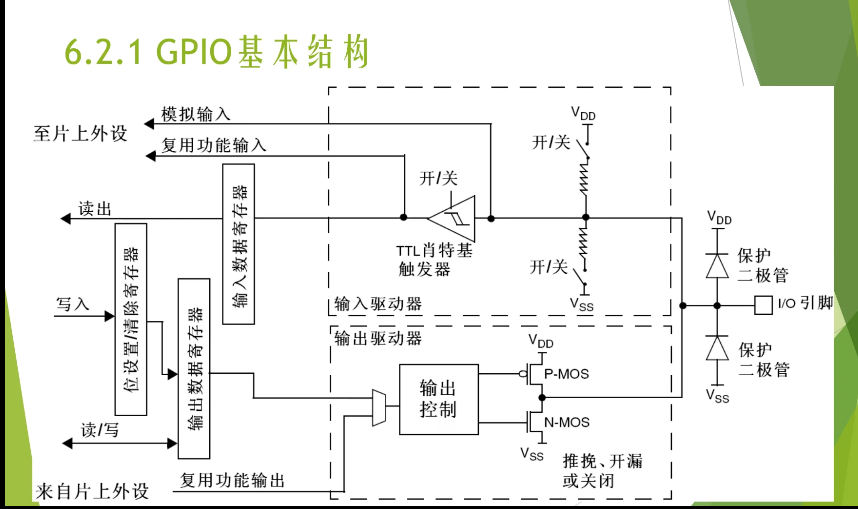

3、开漏和推挽的区别

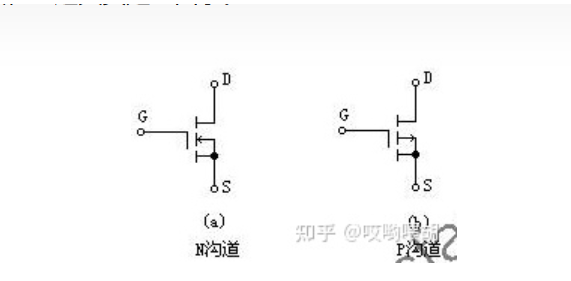

一些元件的拓展：
P_MOS管栅极低电平导通
N_MOS管栅极高电平导通

参考链接
https://zhuanlan.zhihu.com/p/368263926?utm_medium=social&utm_oi=35397107187712
开漏和推挽区别在于：
开漏：输出端相当于三极管的集电极，只能输出低电平，只有N_mos管有用，要得到高电平状态需要上拉电阻才行。 适合于做电流型的驱动，其吸收电流的能力相对强(一般20ma以内)。
推挽输出：输出高电平另一边mos管断开，输出低电平，另一边开关断开，就是哪边需要用哪边，可以输出高电平和低电平（推挽结构一般是指两个mos管联合作用，分别受两互补信号的控制，总是在一个mos管导通的时候另一个截止）
开漏电路:指以MOS FET的漏极为输出的电路。一般的用法是会在漏极外部的电路添加上拉电阻。完整的开漏电路应该由开漏器件和开漏上拉电阻组成。

另外：输出配置为开漏模式时，对输入数据寄存器的读访问可得到端口状态；输出配置为推挽式模式时，对输入数据寄存器的读访问得到最后一次写入输出寄存器的值(在外部电路正常情况下，假如端口短路应该是不会一致的)所以开挽输出一般不能同时读取端口状态
