Flink源码解析(三)——DataStream和Transformation解析

一、DataStream介绍

1、DataStream是一个面向Flink应用开发人员的逻辑概念，它提供了map()、filter()、flatMap()等常见的api接口。Flink应用开发人员通过自定义UDF Function逻辑来表达业务逻辑。

2、DataStream类包含2个重要的成员变量StreamExecutionEnvironment environment和Transformation<T> transformation。DataStream的Transformation成员表示该DataStream从上游的DataStream使用该Transformation而来。

3、常见的DataStream实现类包括：DataStream、DataStreamSource、DataStreamSink、KeyedStream、WindowedStream、ConnectedStreams、BroadcastStream、BroadcastConnectedStream等，分别由特定api调用生成。

二、Transformation介绍

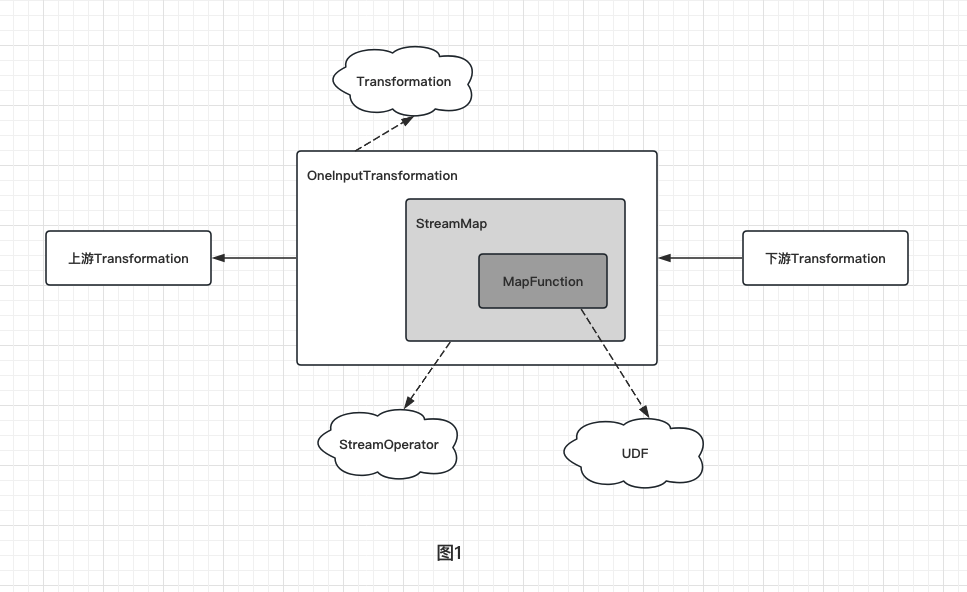

1、Transformation是衔接DataStream API和Flink内核的逻辑结构。DataStream的api调用只是表达每个步骤的业务逻辑处理，并不关心各个业务逻辑之间的数据上下游关系。Flink引入Transformation概念来表达上下游关系，将各个步骤的业务逻辑组织成一个流水线。但Transformation不关心数据执行时刻涉及的物理来源、序列化、转发等行为，运行时刻的行为交由Flink算子概念去处理。Flink算子负责从上游获取数据、交给UDF执行、转发UDF结果数据给下游等具体行为，并负责容错方面的支持。以下为api调用UDF、算子、Transformation的关系图。

2、Transformation分两大类：物理Transformation和虚拟Transformation。物理Transformation在运行时刻会转换为具体的算子，主要包括SourceTransformation、OneInputTransformation、TwoInputTransformation、SinkTransformation等。虚拟Transformation在运行时刻不会转换为算子，主要包括SideOutputTransformation、PartitionTransformation、UnionTransformation等。

3、Transformation关键成员变量说明：

protected final int id;　　//每个Transformation唯一id标识，基于AtomicInteger ID_COUNTER静态累积器生成
protected String name;　　//Transformation名称，主要用户可视化展示及日志打印
protected TypeInformation<T> outputType;　　//输出类型，用于序列化数据
private int parallelism;　　//并行度
private int maxParallelism = -1;　　//状态分组key group有关
private String uid;　　//用户指定的uid值，主要目的是在job重启时再次分配跟之前相同的uid
private String userProvidedNodeHash;　　//用户提供的node hash，用户生成JobGraph图节点JobVertex的JobVertexID属性值。
protected long bufferTimeout = -1;　　//数据缓冲时间
private Optional<SlotSharingGroup> slotSharingGroup;　　//Slot共享组标识

三、API调用到Transformation转换过程

1、SourceTransformation转换过程

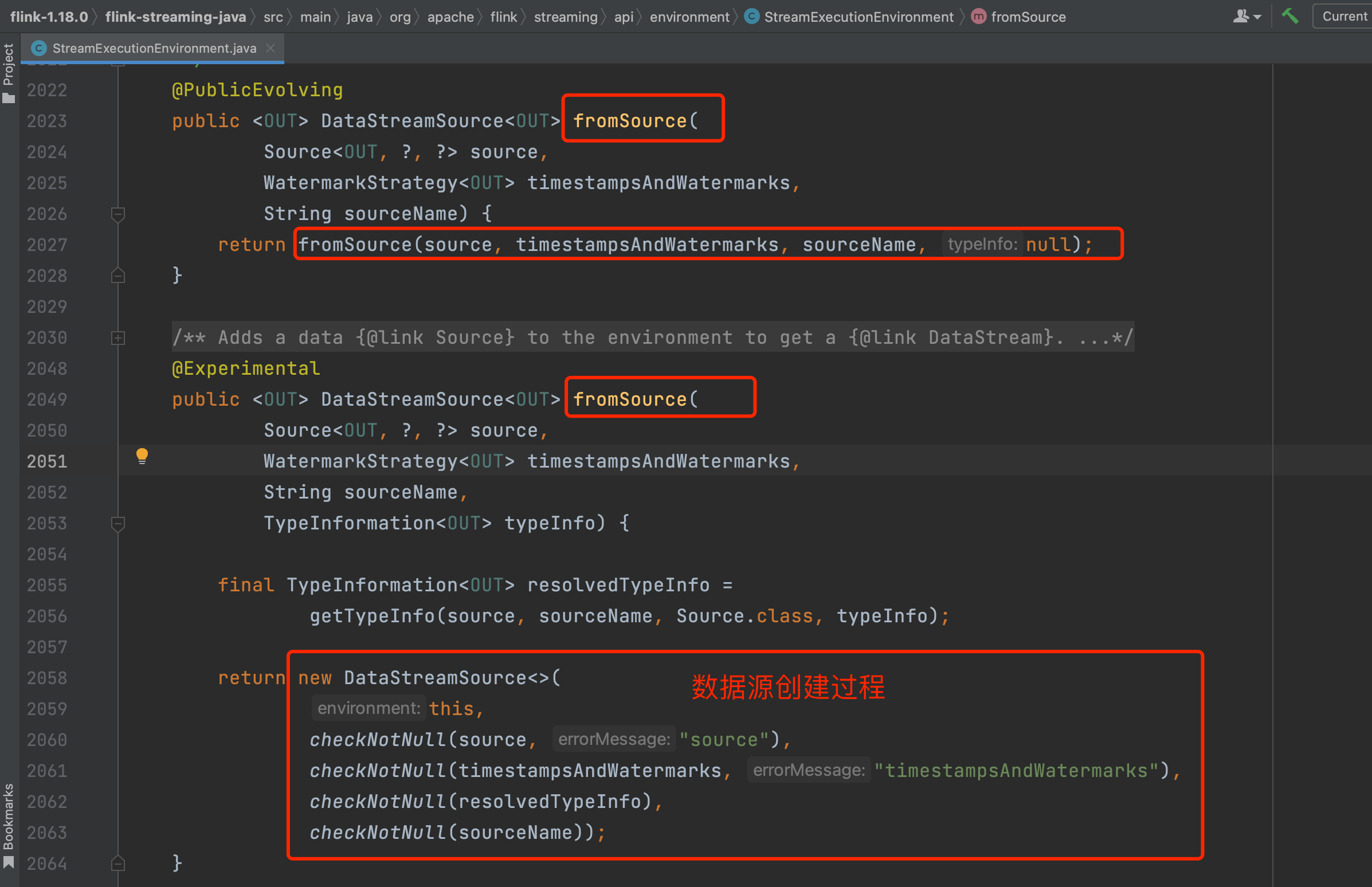

首先调用StreamExecutionEnvironment.fromSource()方法创建DataStreamSource类型的DataStream。

其次在创建DataStream过程中，会创建SourceTransformation，并设置DataStream的2个关键成员变量environment和transformation。

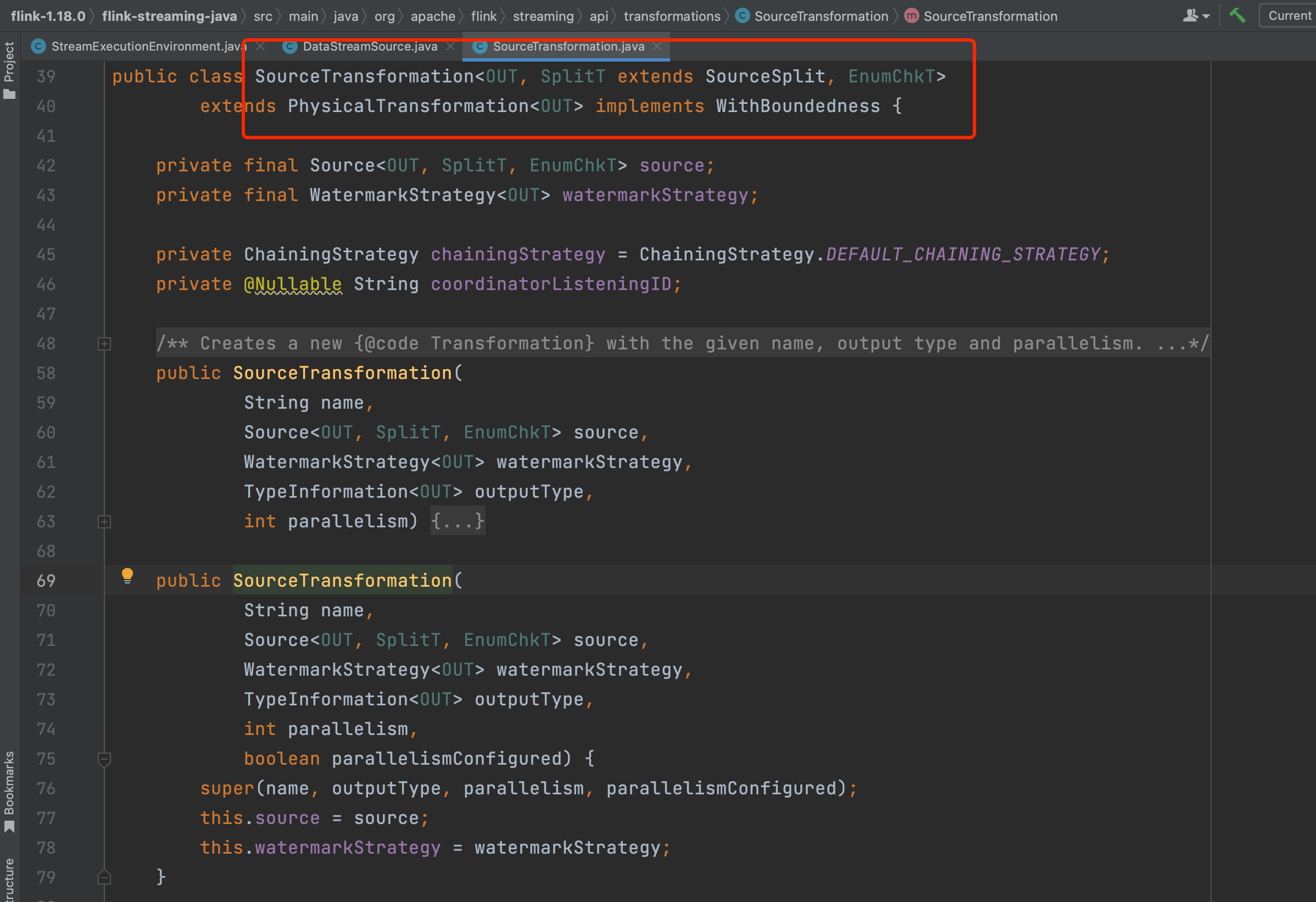

如图可见SourceTransformation继承于PhysicalTransformation。

2、OneInputTransformation转换过程

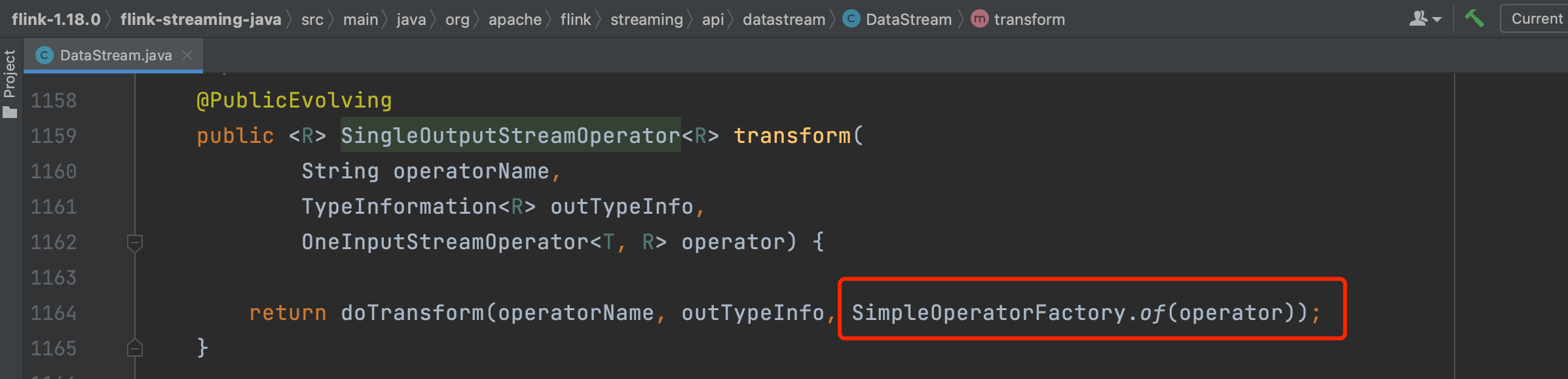

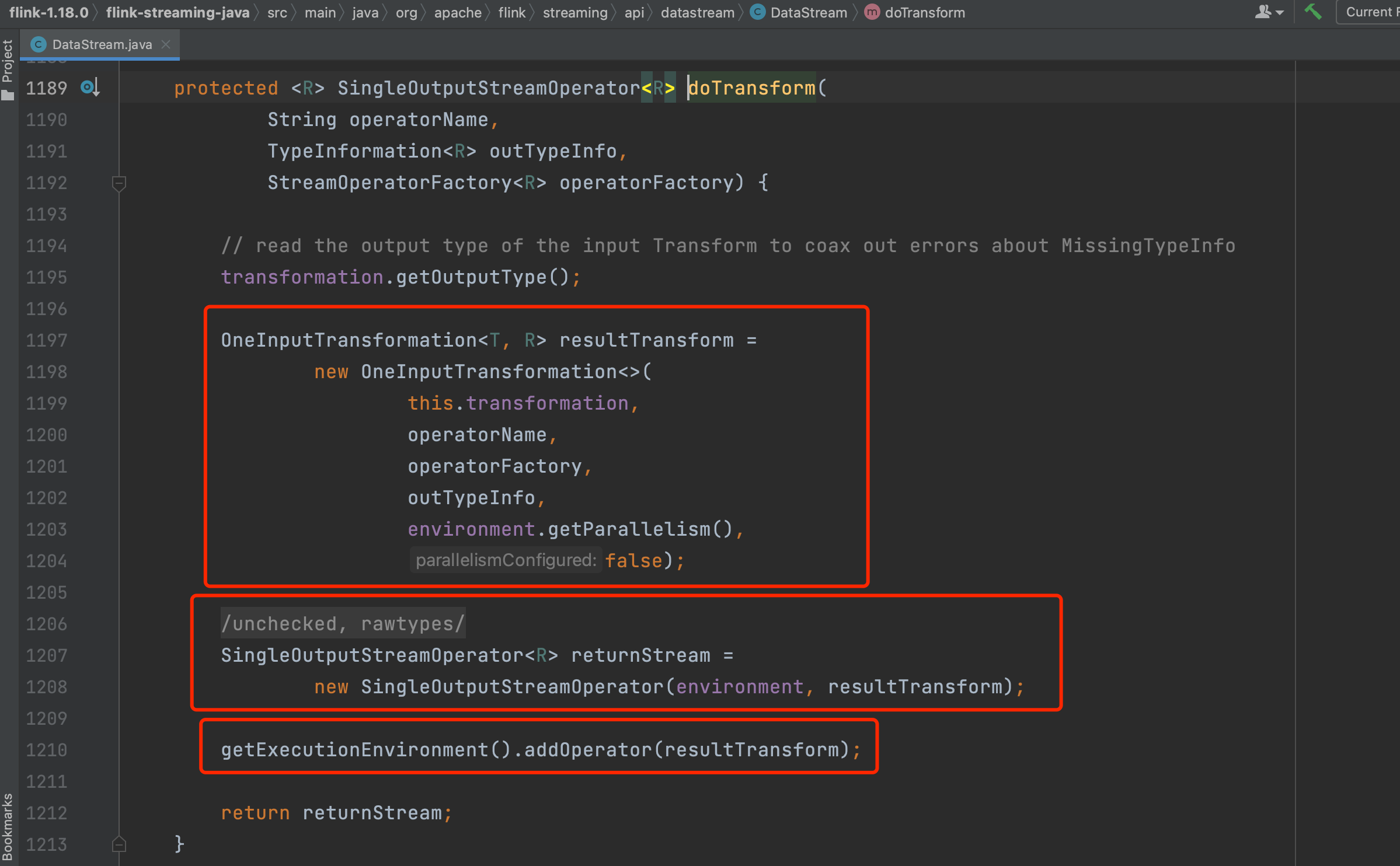

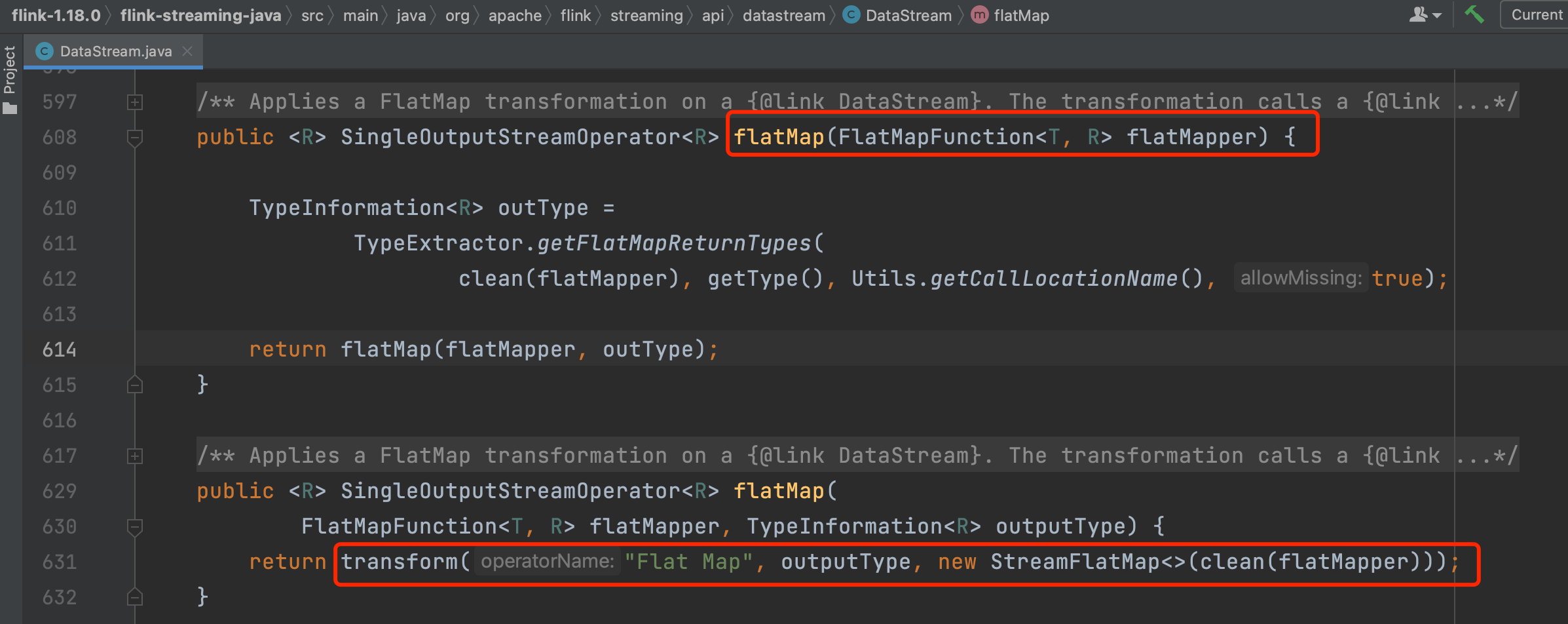

DataStream的map()、flatMap()、filter()、process()等api调用会生成OneInputTransformation，以flatMap()为例说明OneInputTransformation转换过程。调用flatMap()方法后会生成"Flat Map"、outType等内容为transformation成员变量赋值。不同api调用最后都会统一到transform()方法和doTransform()方法调用上。

OneInputTransformation有一个Transformation<IN> input成员变量，代表本Transformation由上游Transformation生成而来。每个DataStream都有一个Transformation对象，表示该DataStream从上游的DataStream使用该Transformation而来。DataStream flatMapS = ds.flatMap(new FlatMap(){xxx});。DataStream ds通过flatMap调用生成resultTransform，将resultTransform赋值给returnStream的transformation变量，并返回returnStream。

getExecutionEnvironment().addOperator(resultTransform);//此行代码调用会将resultTransform添加到StreamExecutionEnvironment的transformations集合列表中，transformations收集每个DataStream api调用生成的Transformation，将业务逻辑串联起来。后续生成StreamGraph、JobGraph时会用到该集合列表。

3、TwoInputTransformation转换过程

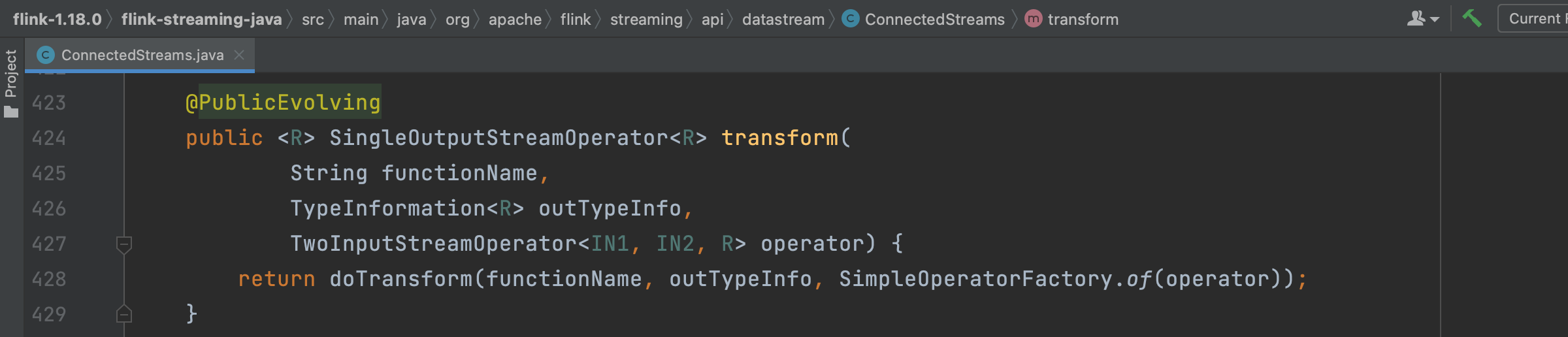

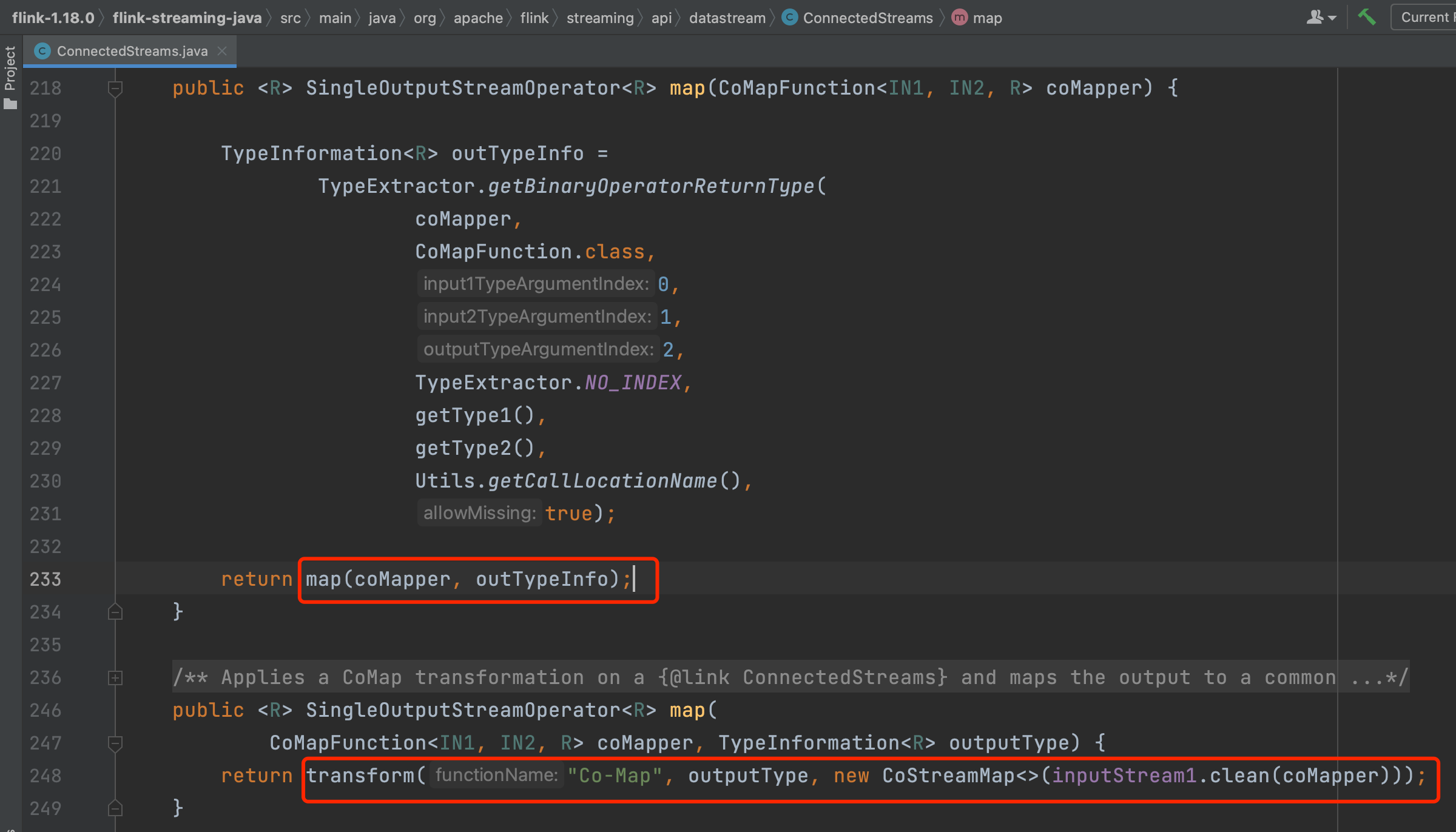

2个DataStream的connect方法调用会生成ConnectedStreams实例，在该实例上调用map()、flatMap()、process()等api会生成TwoInputTransformation。以map()调用为例，最终会调用transform()方法和doTransform()方法。

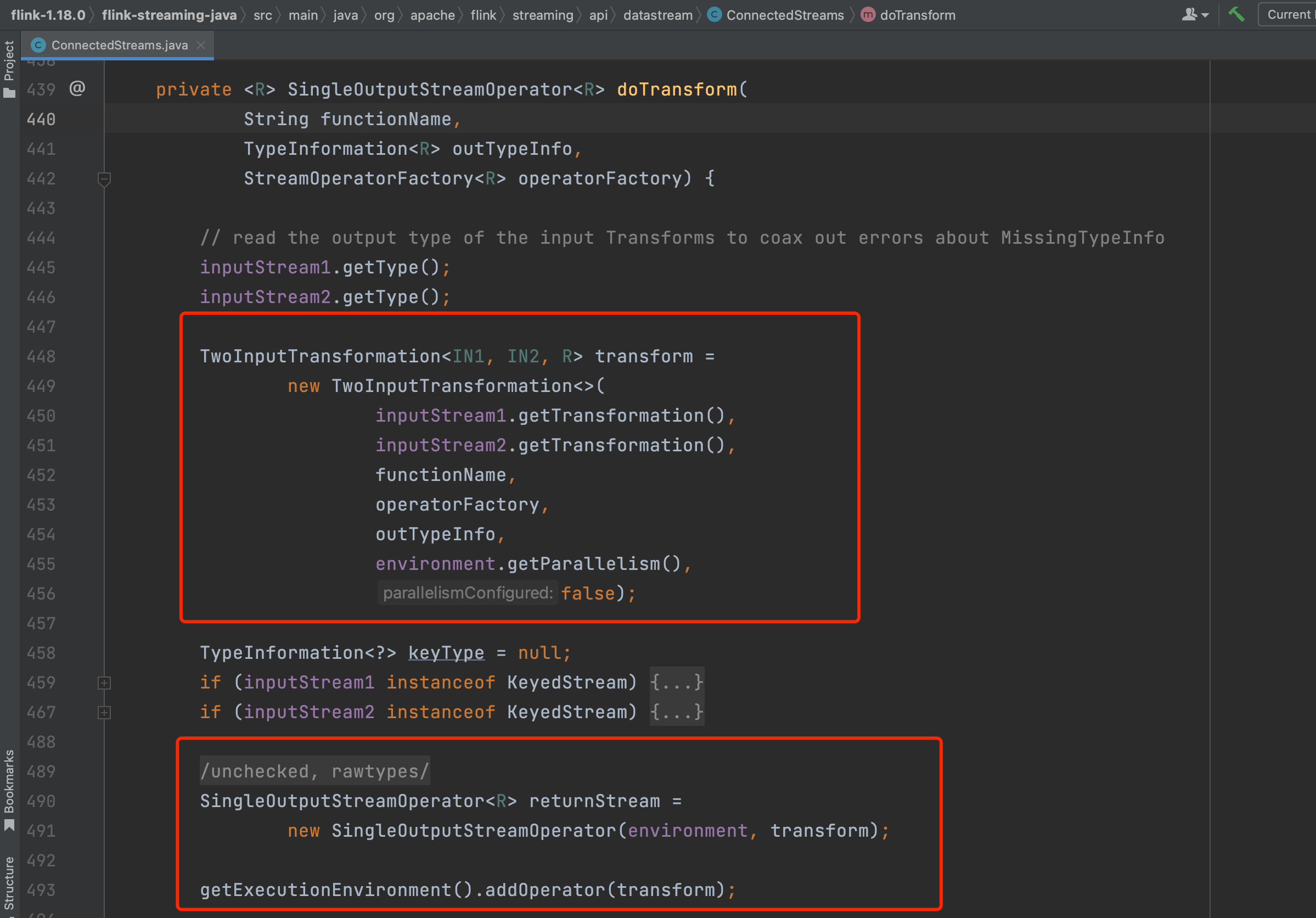

doTransform()方法调用会生成TwoInputTransformation实例进而生成DataStream returnStream实例并返回。

getExecutionEnvironment().addOperator(transform);//会将transform添加到StreamExecutionEnvironment的transformations集合列表中。

4、SinkTransformation转换过程

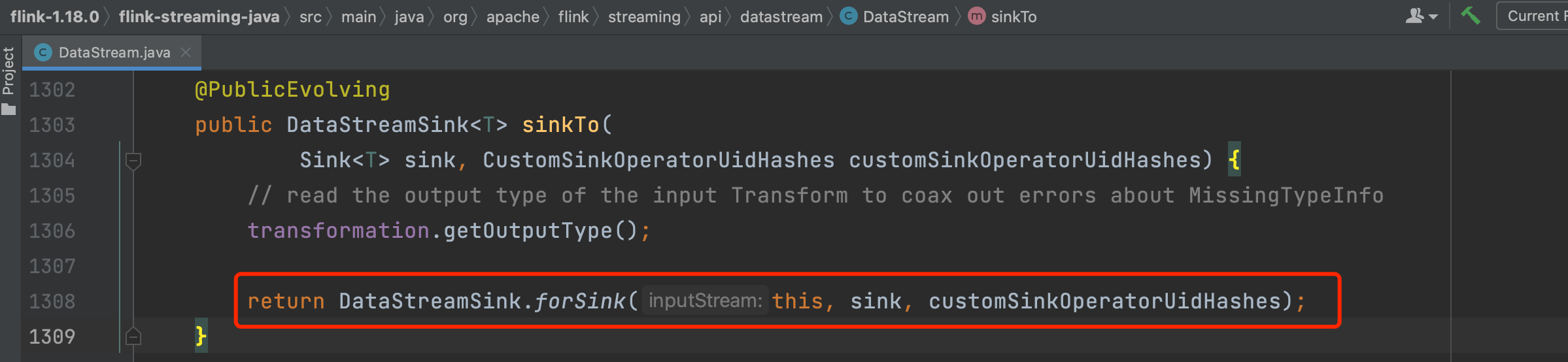

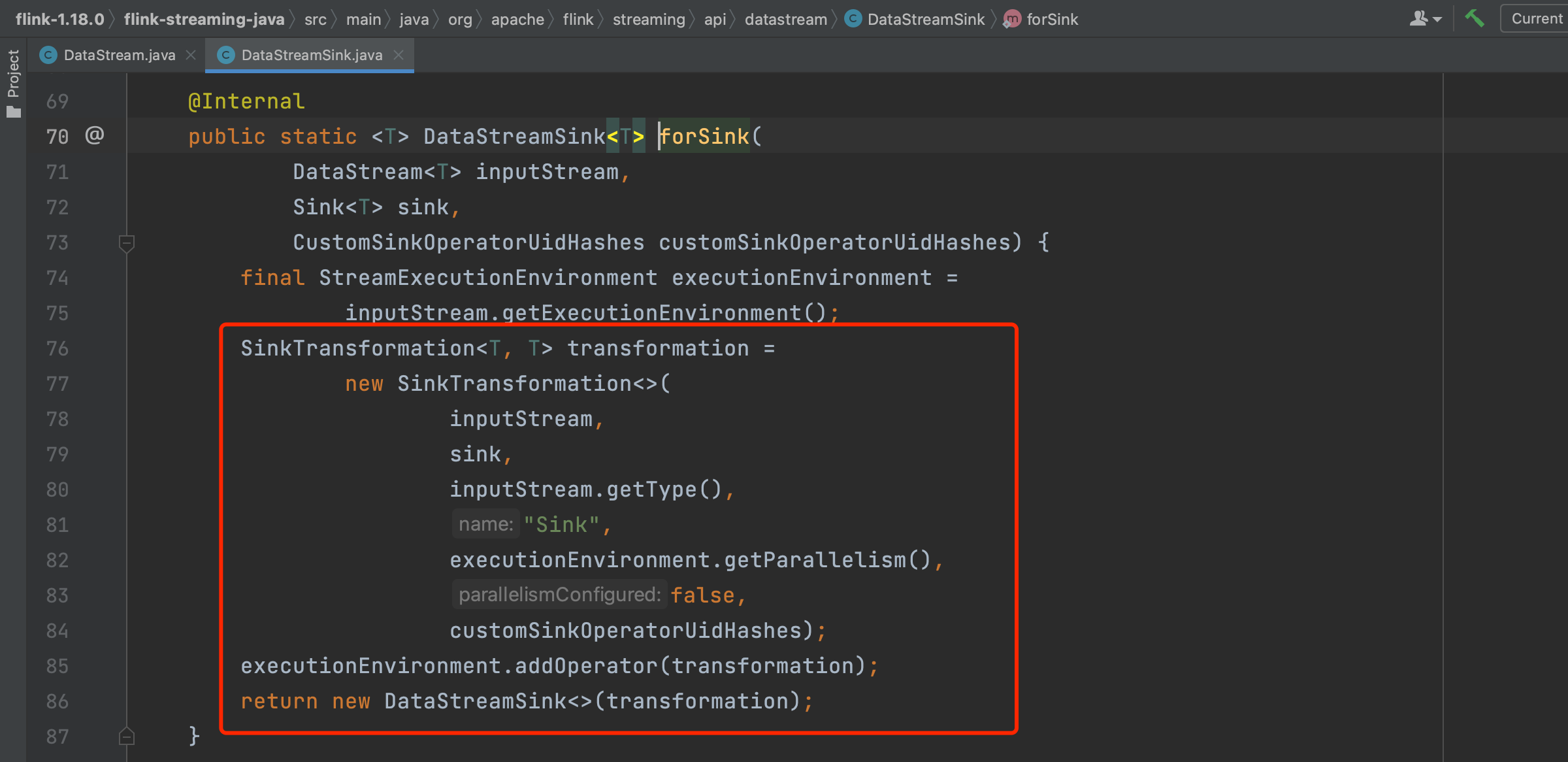

调用DataStream.sinkTo()方法会生成DataStreamSink实例，在生成过程中会创建SinkTransformation实例并赋值给DataStreamSink.transformation成员变量。并且依旧会将transform添加到StreamExecutionEnvironment的transformations集合列表中。

5、UnionTransformation转换过程

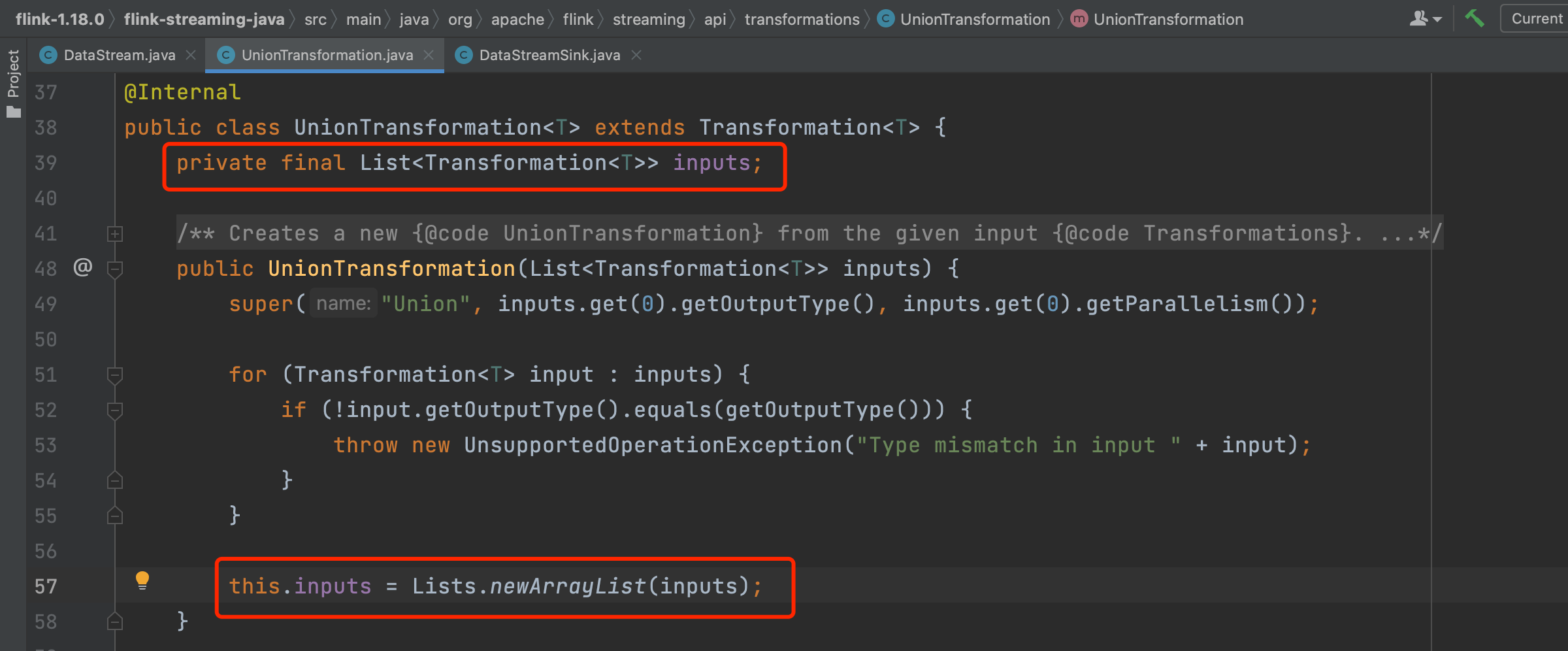

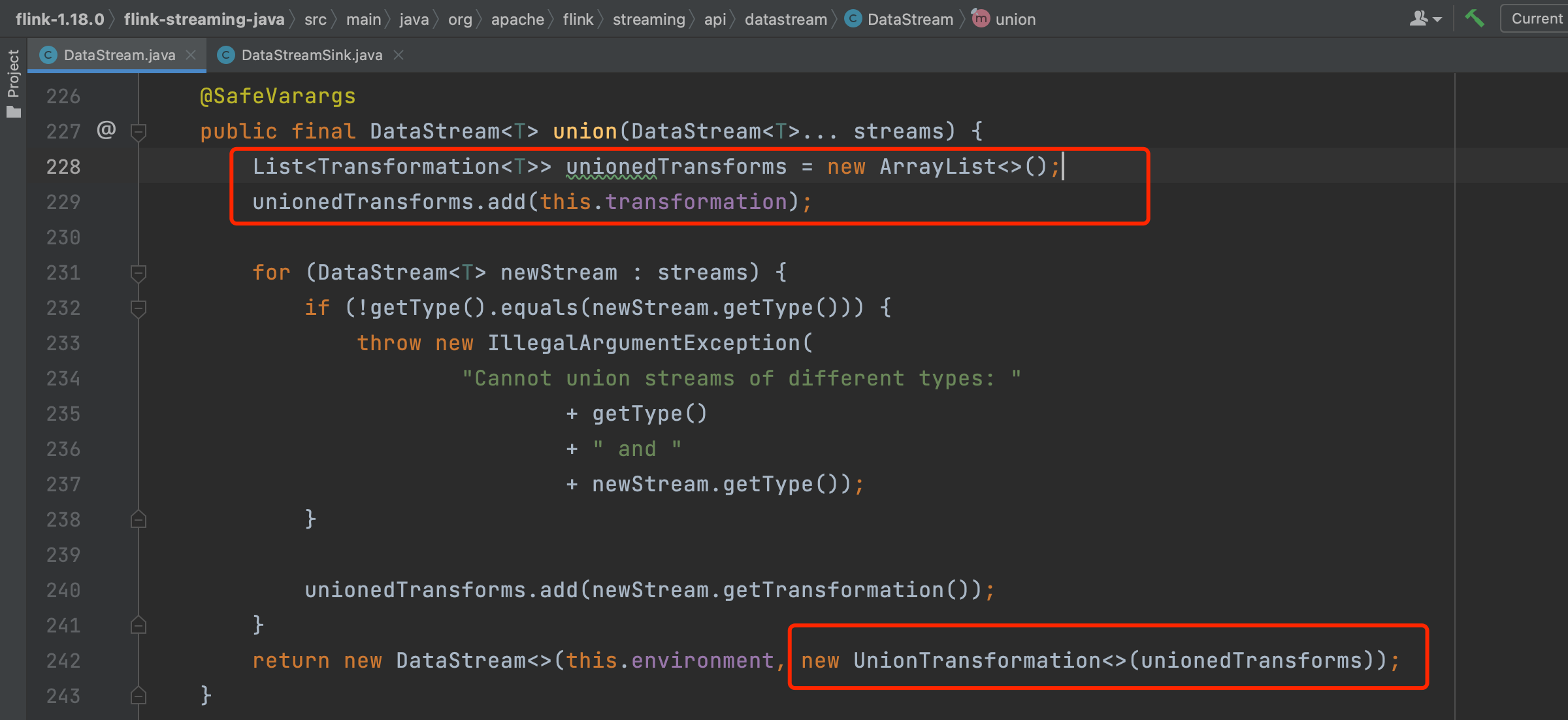

以UnionTransformation为例展示虚拟Transformation转换过程。调用DataStream.union(...)方法时，方法内部会生成一个Transformation集合变量，将union(...)入参涉及的多个DataStream的transformation成员加入该集合并利用该集合生成UnionTransformation实例，最后设置到结果DataStream的transformation成员中。

由此可见虚拟Transformation只是借用上游DataStream的transformation成员封装而来，在生成过程中不会实例化算子变量，而物理Transformation在生成过程中会生成算子变量。
