半导体生态：七层供应链揭秘

“芯片背后，是一个庞大且脆弱的生态系统。”

今天我们从高处俯瞰芯片产业：从蓝图诞生，到晶圆生产，再到包装测试，贯穿设计、材料、工具、IP。每一个环节都有关键角色参与。认识这七层，你才能真正理解“芯片为何如此珍贵、为何生产一断就慌乱”的背后逻辑。

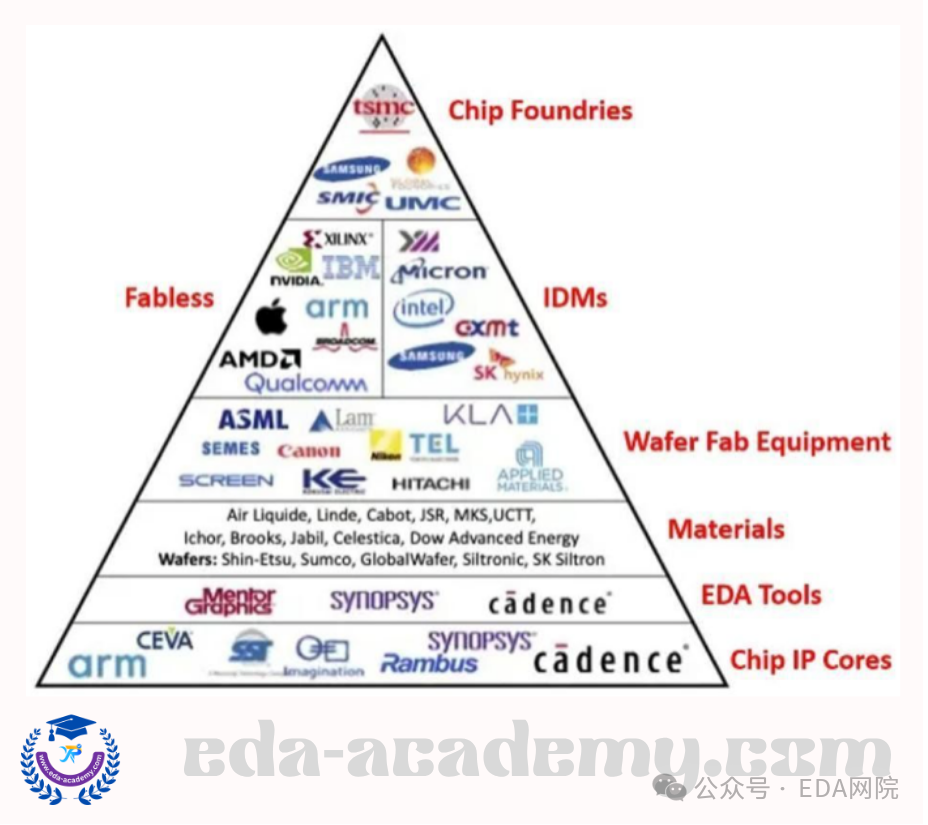

下面按照七层结构，一层一层地展开解读。

✤ 1 ✤ 晶圆代工厂
在这一级，典型代表包括 TSMC、Samsung、UMC、SMIC。这些厂商负责将芯片设计蓝图 （通常为电路图、布局、掩膜等）转化为物理的硅晶圆，利用纳米级光刻、离子注入、薄膜沉积等工艺。

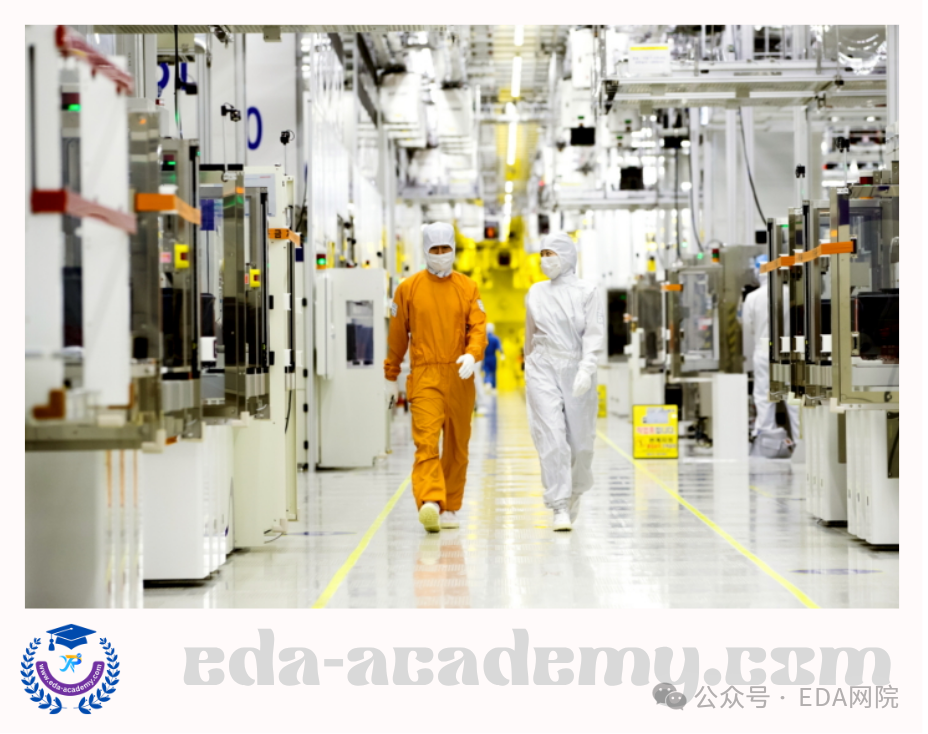

晶圆代工的难度极高：洁净室环境、蝇头大小的缺陷都可能让一整片晶圆报废。此层被视为“制造核心”，但也正因其高度集中与复杂，使得整条链条容易产生瓶颈。

✤ 2 ✤ 整合器件制造商
这一层代表是像 Intel、Micron、SK Hynix 这样的公司，它们既设计芯片又自己制造。相比只设计或只代工的公司，IDM 拥有从前端设计到后端封装测试的完整能力。优点：供应链可控性强、技术积累深。缺点：投资门槛极高、灵活度较低。IDM 在产业链中起的是“全方位角色”，但并非所有芯片公司都能走这条路。

✤ 3 ✤ 无厂房公司
代表包括 Apple、AMD、NVIDIA、Qualcomm。这些公司专注于芯片的设计与逻辑架构，而将制造委托给晶圆代工厂。这种模式的优势在于：资本投入相对较低、设计灵活性高；但也意味着对代工层极度依赖。若代工厂产能受限或设备升级延迟，fabless 型公司就容易陷入“等待晶圆”的窘境。在当前芯片缺货、产能瓶颈频出的环境下，无厂房公司的挑战被放大。

✤ 4 ✤ 晶圆制造设备

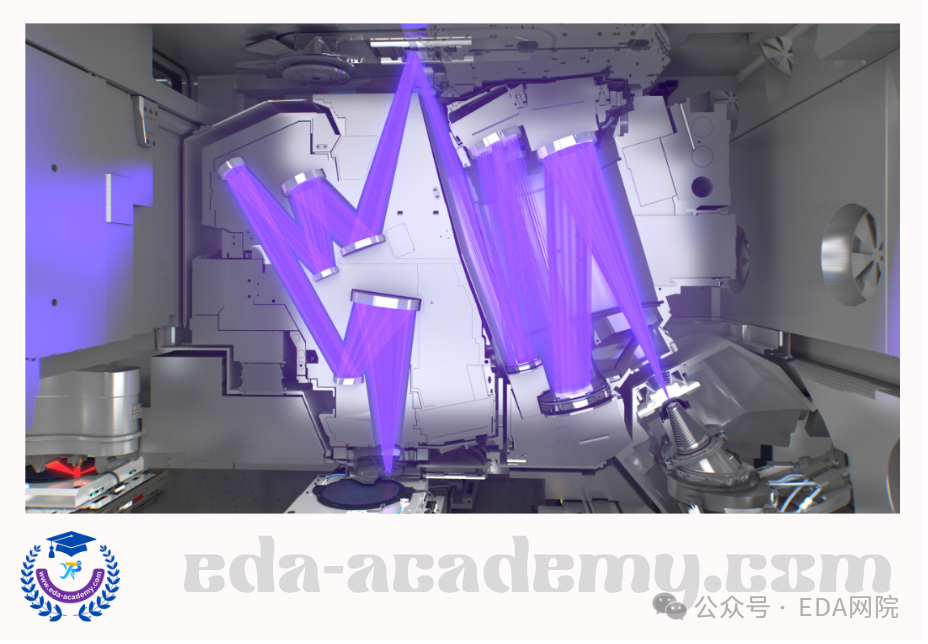

这一级别包括诸如 ASML、Lam Research、KLA 这类制造晶圆所必需的设备厂商。他们生产极其昂贵、技术最尖端的机器，比如用于紫外光刻（EUV，极紫外线光刻）、沉积、刻蚀、离子注入等。

没有这些设备，就没有先进节点芯片。也正因为设备高门槛、研发周期长、产业集中，该层也成为全球地缘政治、技术封锁的重要战场。

✤ 5 ✤ 材料与晶圆
在这一层出现的角色包括气体供应商（如 Linde）、硅晶圆厂商（如 Shin‑Etsu、Sumco）等。材料是芯片制造的“物质基础”——如果原料纯度、夹杂物、晶圆平整度出问题，那么后面的光刻、刻蚀、金属互连都可能失败。常被忽视，却极其关键。比如某些稀有气体流量受限、晶圆厂商供应紧张，就可能引发整个芯片制造节点延迟。

✤ 6 ✤ EDA 工具
这一级指的是用于芯片设计的软件工具厂商，比如 Synopsys、Cadence、Mentor Graphics（现为西门子一部分）、TestFlow。这些工具负责从 RTL （寄存器转移级）设计、版图布局、后仿验证、到硅后验证。没有这些工具，设计团队无法将想法变为可制造的晶圆蓝图。软件层面虽然是“隐形”但却是芯片成功的前提。

✤ 7 ✤ 芯片 IP 核

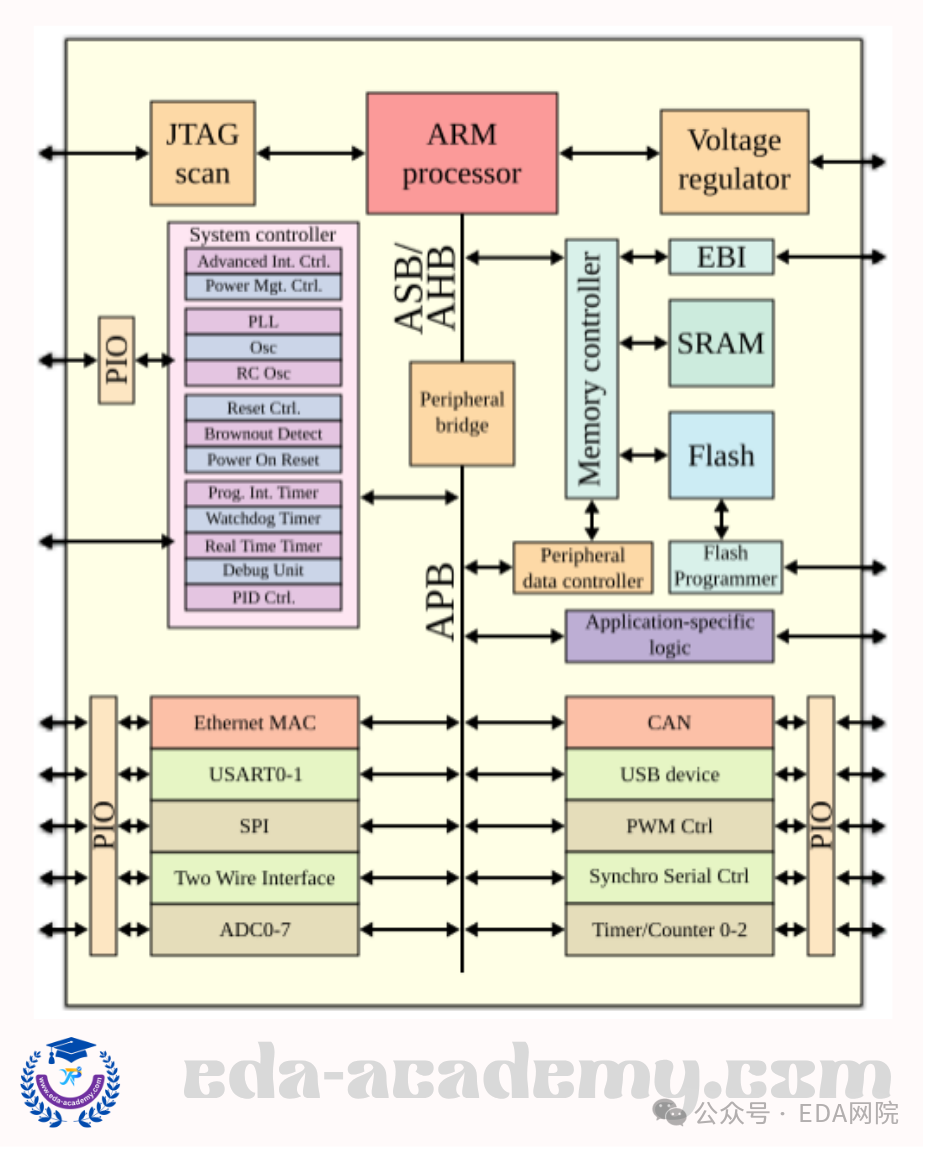

最后一层，是像 ARM、CEVA、Rambus 这样的公司提供可复用的逻辑模块（如处理器核心、DSP、接口控制器）。它们像乐高积木一样，被设计公司嵌入自家芯片中，从而节省设计时间、降低成本、提高复用率。

因为几乎每个现代芯片（手机、汽车、服务器）都内含这些 IP 核，故这一级看似“隐蔽”，但其广泛性与不可替代性极高。
全链条的关键启示
协作性极强：任一层出问题（如设备延迟、材料短缺、设计冲突）都可能影响整条链。
集中度高、壁垒高：许多层由少数几家公司主导，使得产业风险集中。
地缘+技术风险叠加：技术升级快、投资大，且全球分布复杂，容易受到政策、疫情、物流的冲击。
透明度低但价值链长：外界往往只看见“芯片”这个最终产品，但背后的七层机制、几千家公司、全球协作，是隐藏的巨型工程。
了解这七层，就是洞察现代芯片世界的钥匙。无论你是技术从业者、产业观察者，还是对电子产品背后逻辑好奇的读者，都能借此认识：每一块“二极管＋电容＋金属互联”的芯片，其实承载了世界级的产业编排。让我们一起在技术的迷宫中，多看一层、多想一环。
