焊接制胜：揭秘高产高可靠 IC 封装

在现代半导体封装生产中，如何在 提升组装产能 与 确保可靠性 间取得平衡，是每位工程师追求的核心目标。本文将围绕焊接与回流工艺、产量提升策略及数字技术应用进行精炼介绍，助你一步步成为封装制程专家。

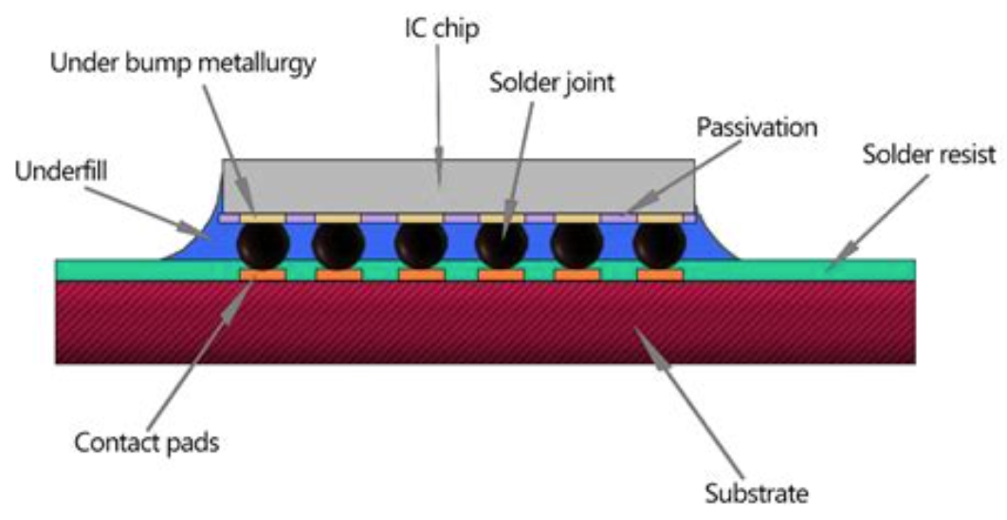

1、精工焊接与回流工艺：迈向高可靠连接的关键

I. 再认识 Vapor Phase 焊接
Vapor Phase Soldering（VPS）通过高效蒸汽传热实现均匀温度控制，避免过热，同时提升焊点质量与可靠性。其无氧化环境的优势，使得焊点更为均匀、不易产生 void（空洞）。

II. 回流剖像：找准温控黄金曲线
成功的回流焊工艺由「预热 → 缓升温（Soak）→ 高峰温度 → 控速冷却」四段组成。
预热阶段，控制升温速率（建议 1.5–3 °C/s）以减少热冲击；
Soak 区段维持均匀温度，激活助焊剂、挥发溶剂；
高峰（Reflow）阶段着重锡膏完全熔融，推荐 SnPb 的峰值 205–220 °C，无铅合金则为 235–250 °C；
冷却阶段以 3–6 °C/s 的速率快速固化，控制晶粒结构与机械应力。

III. 防潮裂：湿度管理不可忽视
封装塑封层吸湿后在快速加热时易产生气体、导致开裂。合理干燥、包装处理，以及回流剖像设计，可以有效降低开裂风险。

2、提升产量：从精准到智能

I. 自动光学检测 AOI

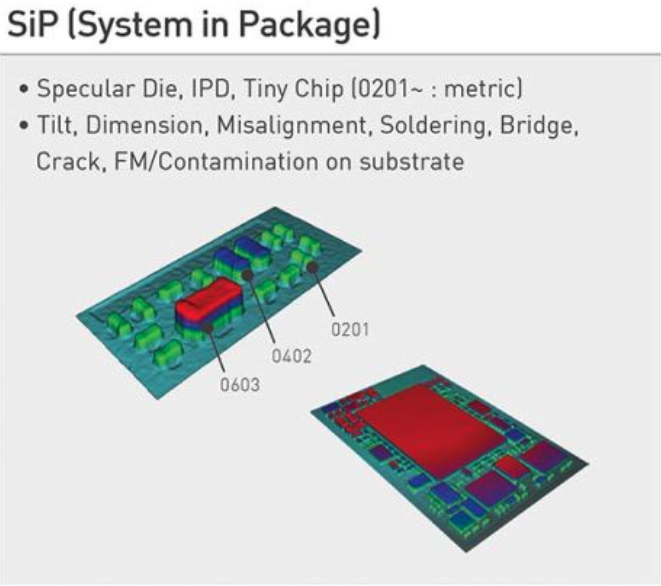

AOI 系统通过高清摄像与图像处理，能够在早期识别错位、锡球、空焊等缺陷，及时纠偏，减少废品率。

II. 统计过程控制 SPC
持续采集关键参数，如锡膏量、贴装精度、温度曲线等数据，借助 SPC 分析趋势与偏差，实现实时调控，稳定制程能力。

III. DFM 优化设计
与 PCB 设计团队协作，设计适于制造的封装方案，包括合理 Pad 尺寸、间距、散热裁切，确保热分布均匀、防止热阴影，减少制造缺陷。

3、前沿赋能：数字与学习双驱动
I. 机器学习助力组装
通过历史制程数据训练 ML 模型，可预测缺陷发生并提供实时调控建议，实现“智能制造”的升级。

II. Solido Variation Designer 案例
该工具利用 ML 优化 IC 设计中的关键变量，减少模拟次数、洞察影响产量的要素，使设计更加面向制造与可靠性。
