流量分析 --- 802.11
我们把复杂的802.11帧想象成在一个繁忙的Wi-Fi社区（你的无线网络）里传递的各种小纸条或信号灯。它们主要分为三大类，各有不同的职责：
第一大类：管理帧 - 社区公告与住户登记处
-
作用： 建立、维护和拆除无线设备（STA，如手机、电脑）与接入点（AP，如路由器）之间的“连接关系”。就像社区的公告栏、住户登记和告别仪式。
-
通俗解释与常见类型：
-
信标帧： AP 定期发送的“社区广播”。
-
作用： 大喊：“这里是
[你家Wi-Fi名字]小区！开门时间是[支持的速率]，安保措施是[WPA2/WPA3]，下次广播在[信标间隔]秒后！” 帮助设备发现网络、了解小区规则。
-
-
探测请求帧： 设备（STA）发出的“寻人启事”。
-
作用： 设备喊：“
[你家Wi-Fi名字]小区在吗？或者，附近有哪些小区开放啊？”（可以指定找某个小区，也可以找所有小区）。
-
-
探测响应帧： AP 对探测请求的回应。
-
作用： AP 回应：“在的在的！我就是
[你家Wi-Fi名字]小区，规则是[SSID, 速率, 安全信息]，和我的广播（信标帧）说的一样！”
-
-
认证帧： 设备的“身份初验”。
-
作用： 设备走到小区门口说：“你好，我知道大门密码
[共享密钥或开放网络]，我想进来看看。” 在开放网络或老式WEP中，这一步就决定能否连接。在WPA/WPA2/WPA3中，这只是个形式，真正的安全验证在四次握手（属于管理帧的后续动作）。
-
-
关联请求帧： 设备的“正式入住申请”。
-
作用： 设备在初步确认小区存在后，提交详细申请：“我是
[我的MAC地址]，我想正式加入[你家Wi-Fi名字]小区，这是我的能力清单[支持的速率、QoS等]。”
-
-
关联响应帧： AP 对关联请求的“批准函”。
-
作用： AP 审核后回复：“批准入住
[关联ID]！你的门牌号（关联ID）是[AID]，小区规则请遵守[支持的速率等]。” 标志着设备正式加入网络。
-
-
重关联请求帧： 设备在小区内“搬家申请”。
-
作用： 设备在同一个小区里（比如从一个路由器走到另一个路由器覆盖范围），向新的AP申请：“我之前在
[老AP地址]那栋楼住[门牌号AID]，现在想搬到你这栋楼住。”
-
-
重关联响应帧： 新AP的“搬家批准”。
-
作用： 新AP回复：“搬家批准！你的新门牌号
[新AID]是[值]，小区规则不变。” 让设备在移动中保持连接。
-
-
解除关联帧： 设备或AP的“礼貌告别”。
-
作用： AP 或 STA 说：“我要断开连接了
[原因码]。” 通知对方结束关系，释放资源。设备主动断开或AP主动踢掉设备时使用。
-
-

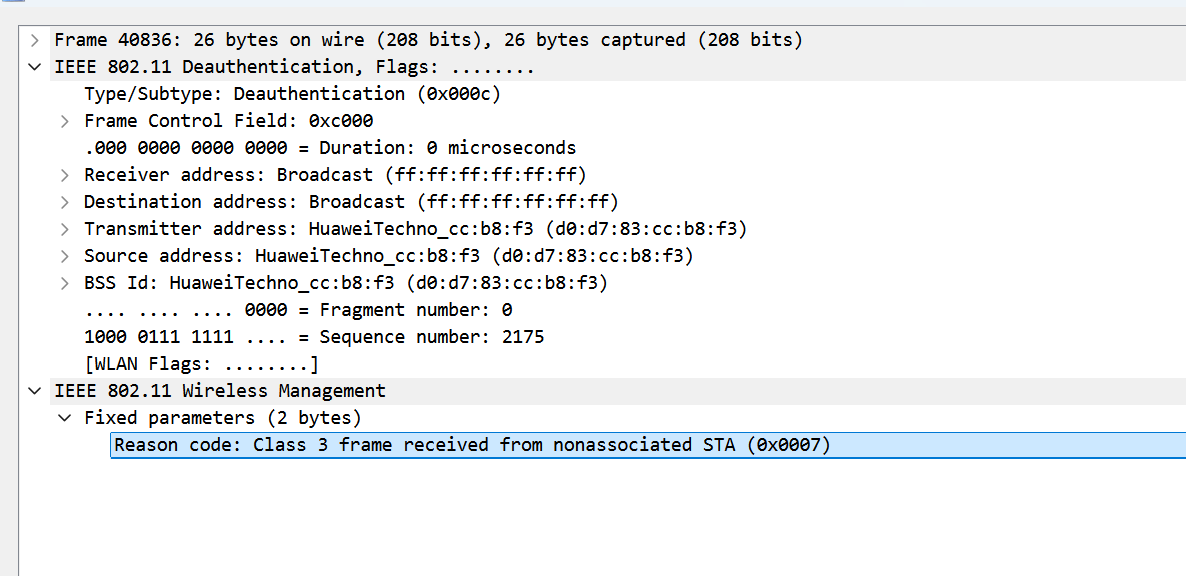

解除认证帧： 更强硬的“驱逐令”。
-
作用： AP 或 STA 说：“身份验证失效！连接立即终止
[原因码]！” 用于强制终止所有关联关系，通常发生在严重错误或安全事件后。
-
-
第二大类：控制帧 - 空中交通管制员
-
作用： 协调无线信道这个“共享马路”的使用权，确保数据帧这个“货车”能有序、可靠地“运送货物”。就像路口的红绿灯、交警手势和收据确认。
-
通俗解释与常见类型：
-
请求发送帧： “交警举手示意：我要发车了！”
-
作用： 设备（STA或AP）想发送一个可能比较长的数据帧前，先发个RTS通知邻居：“我申请占用这条马路
[预计占用时间]秒，请让让！” 主要用于避免隐藏节点问题。
-
-
允许发送帧： “交警绿灯放行：你可以发车了！”
-
作用： 接收方收到RTS后，如果同意，就发CTS回应：“
[发送方]，我允许你发车，占用时间[批准的时间]秒！其他人[包括可能没听到RTS的邻居]请避让！” 确认信道可用并通知所有邻居。
-
-
确认帧： “收货人签收：货收到了！”
-
作用： 接收方成功收到一个需要确认的数据帧（或管理帧）后，立刻发一个极短的ACK给发送方：“
[你的帧]我完好无损地收到了！” 这是保证可靠传输的关键。 如果发送方没收到ACK，它会认为帧丢了，需要重发。
-
-
节能轮询帧： 睡觉设备的“闹钟提醒”。
-
作用： 为了省电而休眠的设备（STA）醒来后，发PS-Poll给AP：“我醒了！AP你有缓存给我的数据包吗？快发给我吧！”
-
-
免竞争结束帧： 特殊时期的“解除管制”。
-
作用： AP在一种特殊的、AP集中控制信道访问的时期（PCF）结束时，发CF-End宣布：“集中管制结束，大家恢复自由抢道（DCF）吧！”
-
-
块确认请求/响应帧： “批量签收单”。
-
作用： 为了提高效率，发送方发送一批数据帧后，发一个BAR请求：“请确认这一批
[帧序号列表]是否都收到了？” 接收方回一个BA响应：“这批里[序号X, Y, Z]收到了，[序号A, B]没收到。” 避免每个帧都等一个ACK，提升速度。
-
-
第三大类：数据帧 - 运货的卡车
-
作用： 在已经建立好连接（关联）的设备之间，实际运送用户的数据（比如网页、视频流、文件、游戏数据包）。它们是Wi-Fi存在的终极目的。
-
通俗解释与关键点：
-
核心任务： 把“货物”（IP包、ARP请求等上层网络数据）从一个设备运到另一个设备。
-
地址： 像卡车有发货人、收货人一样，数据帧有复杂的MAC地址字段（源地址、目的地址、接收地址、发送地址），用于在复杂的网络环境（直接通信、通过AP中转等）中正确路由。
-
加密： 如果网络启用了安全（WPA2/WPA3），数据帧的“货物”（载荷）会被加密（用PTK或GTK），只有指定的收货人能解开看懂。帧头本身不加密。
-
服务质量： 有些数据帧会打上
[QoS标签]（如视频通话、在线游戏），表示它们是“加急快递”。AP和设备会根据这些标签优先处理它们，减少延迟和卡顿。 -
类型： 主要根据“卡车”的路线分类：
-
Data： 最普通的“运货车”，运用户数据。
-
Null： 一个特殊的“空车”。设备省电休眠时，可能会发一个Null帧告诉AP：“我还在线，但要去睡觉了，有货先帮我存着
[设置节能标志]”。或者用来维持连接心跳。 -
QoS Data： 带有加急标签的运货车。
-
其他子类型： 一些更特殊的变种，如用于数据+CF-ACK（同时捎带一个ACK签收）等。
-
-
总结一下这个Wi-Fi社区
-
管理帧： 处理“住户关系”。广播小区信息、发现小区、申请/批准入住、搬家、告别/驱逐。 (
信标、探测、关联/认证、解除) -
控制帧： 管理“空中马路”。申请路权、批准通行、确认收货成功、省电协调、批量签收。 (
RTS/CTS, ACK, PS-Poll, Block ACK) -
数据帧： 真正运送“货物”（用户数据）。是连接建立后的主要工作。根据地址发送，可能加密，可能有加急标签。 (
Data, QoS Data, Null)
这三类小纸条（帧）协同工作，才使得你家里的手机、电脑、智能设备能够顺畅地发现Wi-Fi、安全地连上、高效可靠地传输数据，让你愉快地上网冲浪。
以下是 802.11 无线协议中所有帧类型的完整分类清单，按 管理帧（Management）、控制帧（Control）、数据帧（Data） 三大类组织，并标注子类型和核心作用：
一、管理帧（Management Frames）
作用：管理网络连接（如加入/离开网络、广播网络信息、安全认证等）。
| 子类型值（二进制） | 子类型名称 | 通俗作用 |
|---|---|---|
0000 |
关联请求 (Association Request) | 设备申请加入网络："我想连这个Wi-Fi！这是我的能力（支持的速率等）。" |
0001 |
关联响应 (Association Response) | AP回复设备："批准/拒绝加入。分配门牌号（关联ID AID）！" |
0010 |
重关联请求 (Reassociation Request) | 设备切换AP（如漫游）："我要从原AP搬到新AP，旧门牌号是XXX。" |
0011 |
重关联响应 (Reassociation Response) | 新AP回复："搬家批准！新门牌号（AID）是YYY。" |
0100 |
探测请求 (Probe Request) | 设备主动搜索网络："附近有哪些Wi-Fi？/ '某SSID' 在吗？" |
0101 |
探测响应 (Probe Response) | AP回复探测请求："我在！网络名是SSID，支持速率XX，加密方式YY。" |
1000 |
信标帧 (Beacon) | AP周期性广播："我是网络 'SSID'！加密方式WPA3，下次广播在Z秒后。"（核心广播） |
1001 |
解除认证 (Deauthentication) | 强制终止认证关系："安全验证失效！立即断开所有连接！"（如踢设备、攻击帧） |
1010 |
认证 (Authentication) | 旧版身份验证（WEP用），WPA后变为形式流程："我是合法设备，请求认证。" |
1011 |
解除关联 (Disassociation) | 礼貌断开连接："我要离开网络了，资源可释放。"（正常断开或AP资源回收） |
1100 |
行动帧 (Action) | 多功能操作容器（如频谱管理、 QoS、 Mesh组网等扩展功能） |
1101 |
行动帧无响应 (Action No Ack) | 无需确认的行动帧（如快速广播控制指令） |
二、控制帧（Control Frames）
作用：协调无线信道访问，确保数据可靠传输（如预约信道、确认接收）。
| 子类型值（二进制） | 子类型名称 | 通俗作用 |
|---|---|---|
1001 |
请求发送 (RTS, Request to Send) | 申请信道使用权："我要发数据了，预留XX微秒，请避让！"（防冲突） |
1100 |
允许发送 (CTS, Clear to Send) | 响应RTS："同意发数据！邻居们请静默XX微秒。" |
1101 |
确认 (ACK, Acknowledgment) | 确认收到数据："你的包我收到了！"（保证可靠传输） |
1010 |
节能轮询 (PS-Poll, Power Save Poll) | 休眠设备唤醒后问AP："有缓存数据给我吗？" |
1011 |
块确认请求 (Block Ack Request) | 请求批量确认："请确认序号1-10的数据包是否收到？" |
1000 |
块确认 (Block Ack) | 回复批量请求："1/3/5/7号包收到，2/4号丢失。" |
1110 |
免竞争结束 (CF-End) | 宣布集中控制模式结束："自由竞争信道恢复！" |
1111 |
免竞争结束+确认 (CF-End+CF-Ack) | 结束集中控制模式并捎带确认 |
三、数据帧（Data Frames）
作用：传输用户实际数据（如网页、视频流），或承载管理信息（如认证报文）。
| 子类型值（二进制） | 子类型名称 | 通俗作用 |
|---|---|---|
0000 |
普通数据 (Data) | 传输用户数据（IP包、ARP等），支持加密（PTK/GTK） |
0001 |
空数据 (Null Data) | 无载荷的帧，用于维持连接（如休眠设备通知AP："我还在线，但睡了"） |
0010 |
QoS数据 (QoS Data) | 带优先级标签的数据（如视频通话优先传输） |
0011 |
QoS空数据 (QoS Null) | 带优先级的空帧（用于QoS设备休眠状态维持） |
0100-1111 |
其他QoS子类型 | 扩展QoS控制（如带确认/轮询的QoS数据） |
关键补充说明
-
帧结构通用字段：
-
Frame Control：帧类型（2位） + 子类型（4位） + 安全位（
Protected Flag）。 -
Duration/ID：预约信道占用时间（控制帧）或节能模式ID（管理帧）。
-
MAC地址：最多4个地址（源/目的/接收/发送），用于复杂中继场景。
-
Sequence Control：防重复包（序号+分段号）。
-
-
安全与加密：
-
Protected Flag=1表示帧体被加密（WPA2/WPA3的CCMP/GCMP）。 -
管理帧（如认证帧）可能被加密（WPA3增强安全）。
-
-
特殊帧：
-
认证帧：WPA3中由 SAE（Simultaneous Authentication of Equals） 替代传统四次握手。
-
行动帧：承载大量扩展功能（如802.11k/v/r漫游优化、802.11ax触发帧等）。
-
总结全景图
| 帧大类 | 核心角色 | 典型帧举例 | 是否加密 |
|---|---|---|---|
| 管理帧 | 网络连接管家 | 信标帧、关联请求、解除认证 | 部分帧在WPA3可加密 |
| 控制帧 | 信道协调交警 | RTS/CTS、ACK、块确认 | 永不加密 |
| 数据帧 | 数据运输卡车 | QoS数据、空帧、加密用户数据 | 通过Protected Flag控制 |
掌握此清单可快速定位帧功能（如抓包分析时过滤wlan.fc.type == 0查看管理帧），是分析Wi-Fi连接、安全、性能问题的基石。
我们把Wi-Fi连接过程想象成一个安全的小区入住流程，你的Wi-Fi密码就是小区的门禁卡密码。整个过程是这样的：
-
发现小区（扫描SSID）：
-
你的手机（STA）打开Wi-Fi，会搜索周围有哪些小区（Wi-Fi网络/SSID）。
-
它发现了你家的“幸福小区”（你的Wi-Fi名称/SSID）。
-
-
申请入住（关联请求）：
-
手机走到小区门口（连接到AP的信号范围），对门卫系统（AP）说：“我想住进幸福小区！”
-
AP回应：“好的，欢迎申请。但我们小区很安全，需要验证身份。”
-
-
证明你知道门禁密码 - 四次握手（核心认证）：
-
这不是直接告诉密码！ 整个认证过程的关键在于：双方需要证明自己知道那个秘密的Wi-Fi密码（门禁卡密码），但谁都不会在对话中直接说出这个密码！ 这就像你和门卫各自知道一个只有你们知道的秘密暗号，通过验证暗号是否正确来确认身份。
-
第一次握手（门卫的挑战）：
-
门卫（AP）对你说：“我知道门禁密码是‘芝麻开门’。为了验证你，我给你一个随机数A（ANonce）。你用‘芝麻开门’和这个随机数A，再加上你自己生成的一个随机数S（SNonce），按特定的数学公式算出一个结果（PTK的一部分），然后告诉我你的随机数S和你算出的MIC（一个防伪签名，类似用密码和对话内容生成的‘指纹’）给我看看。”
-
AP把随机数A（ANonce）发给手机。
-
-
第二次握手（你的回应）：
-
你的手机（STA）心想：“‘芝麻开门’？我知道这个密码！”
-
手机自己生成一个随机数S（SNonce）。
-
手机结合Wi-Fi密码（‘芝麻开门’）、收到的随机数A（ANonce）、自己生成的随机数S（SNonce），通过复杂的数学计算，生成：
-
成对临时密钥（PTK）： 这是后续你和门卫之间点对点私聊用的加密钥匙。
-
MIC1（消息完整性校验码）： 这个“指纹”是用刚刚算出来的PTK的一部分（KCK）和整个第一次握手消息内容生成的。只有知道正确密码（‘芝麻开门’）才能生成正确的MIC1。
-
-
手机把随机数S（SNonce）和MIC1发给门卫（AP）。
-
-
第三次握手（门卫确认并给公共钥匙）：
-
门卫（AP）收到你的随机数S（SNonce）和MIC1。
-
门卫自己也用相同的Wi-Fi密码（‘芝麻开门’）、自己发的随机数A（ANonce）、收到的随机数S（SNonce），进行同样的数学计算，生成它自己版本的PTK和MIC1。
-
关键验证： 门卫把自己计算出的MIC1和你发来的MIC1进行对比。
-
如果一样： 证明你的手机也知道正确的“芝麻开门”密码！门卫确认你是合法住户。
-
如果不一样： 认证失败，拒绝连接。
-
-
门卫确认成功后：
-
它发送第三次握手消息给手机，包含：
-
安装命令： “好了！现在立刻启用我们刚刚协商好的那把PTK钥匙。以后我们俩之间点对点的悄悄话（单播数据）都用这把钥匙加密！” -
安全启用： “小区安全系统正式生效！” -
加密的公共钥匙（GTK）： 门卫把开小区公告栏（广播/组播通信）的钥匙（GTK），用刚刚协商好的PTK钥匙加密后，交给你。公告栏钥匙（GTK）是所有住户共享的，用于查看小区通知、物业广播等。因为是用你的专属钥匙（PTK）加密的，只有你能解开拿到它。
-
门卫自己也会生成一个MIC2（用PTK的一部分和消息内容），让手机验证消息确实来自真门卫。
-
-
-
-
第四次握手（你的最终确认）：
-
手机收到第三次握手消息：
-
验证门卫的MIC2是否正确（确认不是骗子冒充门卫）。
-
用PTK解密拿到公告栏钥匙（GTK）。
-
-
手机发送最后一次握手消息给门卫，相当于说：“收到！专属钥匙（PTK）已启用，公告栏钥匙（GTK）也拿到了。安全连接搞定！”
-
门卫收到这条确认，整个握手完成。
-
-
-
安全入住（数据传输）：
-
从此以后：
-
你（手机）和门卫（AP）之间的私人对话（单播流量），都用专属的PTK钥匙加密解密，外人听不懂。
-
门卫（AP）贴在公告栏（广播/组播流量） 上的通知（比如ARP请求、组播视频流），都用GTK钥匙加密。所有知道当前GTK的合法住户（连接在这个Wi-Fi上的设备）都能看懂公告栏内容。GTK会定期更换，就像公告栏锁定期换新钥匙一样，增强安全。
-
-
为什么说Wi-Fi密码（PSK）是核心？
-
信任基础： AP和所有想连接的设备都必须预先知道这个相同的密码。它是建立信任的基石。
-
间接验证： 整个四次握手过程中，密码本身从未在空气中直接传输！ 双方通过交换随机数、计算并验证MIC（这个计算过程依赖于密码）来证明自己知道密码。这极大地防止了密码被窃听。
-
密钥来源： 密码（PSK）是生成实际用于加密数据的临时密钥（PTK和GTK） 的“种子”和原材料。没有正确的密码，就无法生成正确的PTK和GTK，MIC验证也会失败。
总结成一句话：
Wi-Fi认证（使用密码）就是你的设备和路由器通过一系列精心设计的“暗号挑战”（四次握手），在不直接说出密码的前提下，互相证明彼此都知道同一个Wi-Fi密码。一旦验证成功，双方就用这个密码作为“种子”，生长出两把临时钥匙：一把用于你们俩的私密通话（PTK），另一把用于听小区的公共广播（GTK）。从此，你的网络通信就安全了。
我们来用通俗易懂的方式解释一下 WPA2/WPA3 握手消息 3 中的 GTK 和整个握手过程基础的 PSK：
-
PSK (Pre-Shared Key - 预共享密钥)：
-
通俗解释：这就是你设置的 Wi-Fi 密码。
-
作用： 它是整个安全连接建立的基础和信任源头。无论是 AP (路由器) 还是 STA (你的手机、电脑)，都需要知道这个相同的密码。
-
过程： 在四次握手开始之前，AP 和 STA 都已经知道了这个 PSK。它们不是直接用这个密码加密数据，而是用它作为“种子”，结合握手过程中交换的随机数 (ANonce, SNonce)，通过复杂的数学计算，最终生成用于实际加密数据的临时密钥 (PTK 和 GTK)。
-
关键点：
-
它是一个长期存在的、共享的秘密。
-
它不直接用于加密你的网络流量。
-
它是用来派生出真正加密密钥 (PTK, GTK) 的“原材料”和信任依据。
-
所有连接同一个 Wi-Fi 网络（使用同一个 SSID 和 PSK）的设备都知道这个相同的 PSK。
-
-
-
GTK (Group Temporal Key - 组临时密钥)：
-
通俗解释：这是路由器用来加密发送给所有连接设备看的广播/组播信息的“公共频道密码”。
-
作用： 当路由器（AP）需要发送一条消息给网络里的所有设备（比如，通知有新设备加入、发送广播包、组播视频流等）时，它就用这个 GTK 来加密这条消息。所有连接在这个 Wi-Fi 网络上的合法设备（手机、电脑、智能电视等）都知道这个 GTK，所以它们都能解密并读懂这条广播消息。
-
分发： 在消息 3 中，AP 将加密后的 GTK 发送给当前正在连接的这个特定客户端 (STA)。这个 GTK 是用刚刚协商好的、只有这个 AP 和这个 STA 知道的PTK 中的一部分 (KEK) 加密的，确保只有拥有正确 PSK 的这个 STA 才能解密拿到 GTK。
-
关键点：
-
它是一个临时的密钥，会定期或在有设备离开网络时更新，以增强安全性（Key ID 用于标识不同版本的 GTK）。
-
它是用于广播和组播流量（发给一组或多组设备）的加密。
-
同一个 Wi-Fi 网络里的所有合法设备，在连接完成后，都拥有相同的当前 GTK。 这样它们才能听懂路由器对大家说的话。
-
每个设备在连接过程中，都会收到这个当前的 GTK（用它们各自协商的 PTK 加密后发送给它们）。
-
它与 PTK 不同：PTK 是用于 AP 和单个 STA 之间的单播通信（点对点私聊）加密。
-
-
总结比喻：
-
PSK (Wi-Fi 密码)： 就像你家小区的大门门禁密码。所有住户（合法设备）都知道这个密码才能进入小区（连接到 Wi-Fi 网络）。但这个密码不是用来开你家房门的。
-
四次握手： 就像你（STA）进入小区后，走到你家单元楼下，和门禁系统（AP）进行的一次安全对话。对话的目的是协商出两把新钥匙：
-
PTK： 协商出开你家房门的专属钥匙（用于你和路由器之间的点对点加密）。
-
GTK： 协商出开单元楼公共信箱的钥匙（用于路由器发给整栋楼住户的广播信息加密）。
-
-
消息 3 (你分析的帧)：
-
Install标志： 门禁系统说：“好了，你现在可以用我刚刚告诉你的那把专属钥匙（PTK）开你家房门了，以后我们俩私下说话就用这把钥匙加密！” -
Secure标志： 门禁系统宣布：“安全系统现在正式启用！” -
分发加密的 GTK： 门禁系统把公共信箱的钥匙 (GTK)，用你俩刚刚协商好的专属钥匙 (PTK) 加密后，交给你。并告诉你：“这是开公共信箱的钥匙，楼里所有住户都有这把钥匙，以后广播通知都放在这个信箱里，用这把钥匙开。” 因为是用你的专属钥匙加密的，只有你能解开拿到公共信箱钥匙。
-
Key MIC： 门禁系统在这条消息上盖了个防伪印章（MIC），你收到后要检查这个印章对不对，以确认消息确实来自真正的门禁系统，而不是骗子。
-
所以，消息 3 的核心作用就是：
-
命令客户端 (STA) 立即启用用于点对点加密的 PTK (
Install标志)。 -
宣告安全会话正式生效 (
Secure标志)。 -
安全地分发用于广播/组播加密的 GTK（用刚建立的 PTK 加密），让客户端能听懂路由器对“大家”说的话。
理解 PSK 是基础密码，GTK 是用于广播通信的临时共享密钥，以及它们在四次握手（特别是消息 3）中的角色，是理解 WPA2/WPA3 安全性的关键。

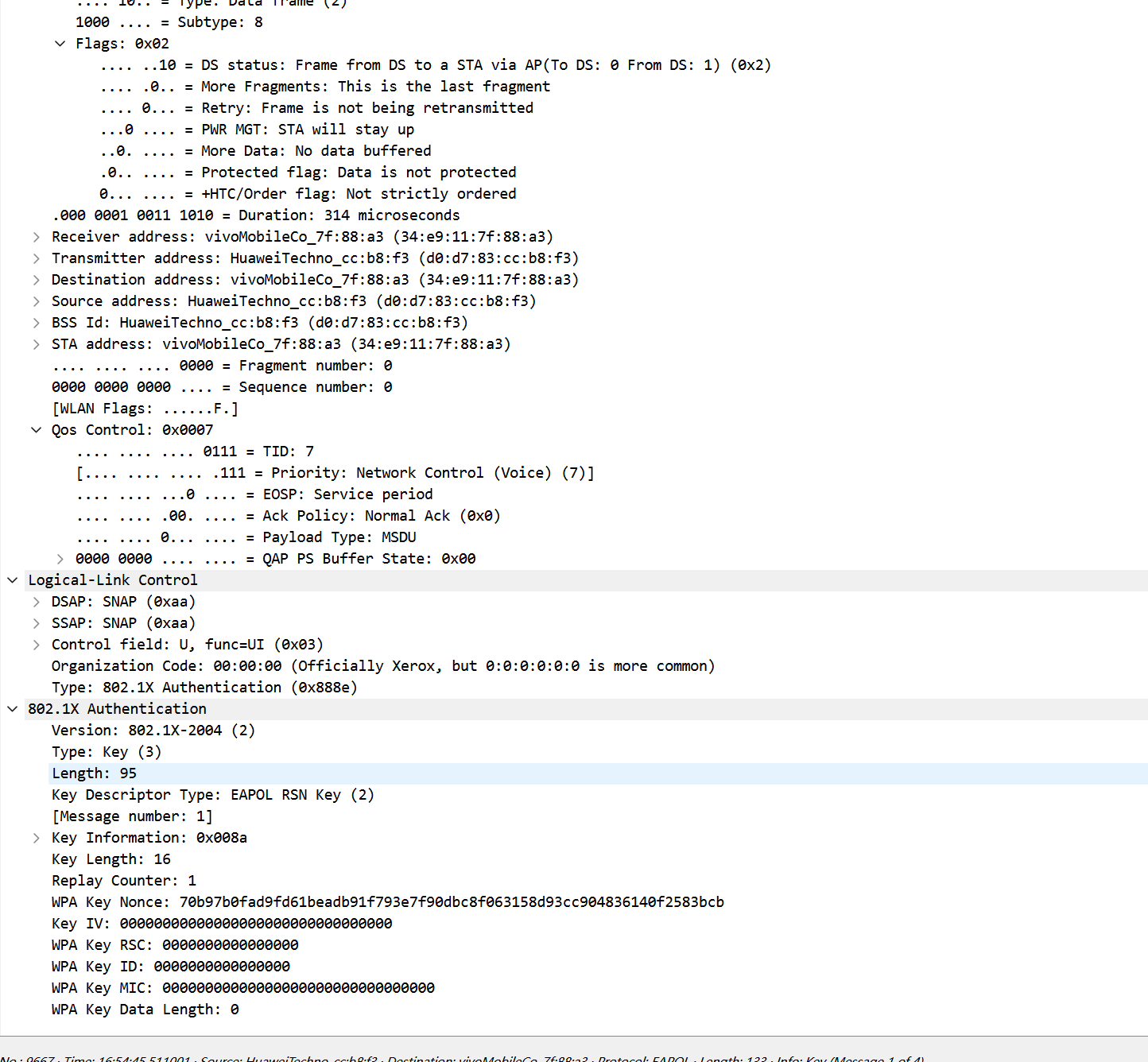

802.11 无线帧的四次认证握手包（WPA/WPA2 的四次握手）
这个帧是 WPA2/WPA3 四次握手（4-Way Handshake）的第一个消息，由接入点（AP）发送给客户端（STA），用于启动建立加密会话密钥的过程。
第一部分: IEEE 802.11 QoS 数据头
这部分定义了帧在无线媒介上传输时的基本属性。
-
Frame 9667: 在 Wireshark 捕获文件中的帧编号。
-
Type/Subtype: QoS Data (类型/子类型：QoS 数据)
-
这表明它是一个数据类型的帧（Type=2），并且支持服务质量（Subtype=8）。QoS 允许网络根据流量的重要性（如语音、视频或控制消息）为其分配不同的优先级。
-
-
Flags (标志位)
-
DS status: Frame from DS to a STA (分布式系统状态：帧从 AP 到客户端): From DS 标志位为1，To DS 标志位为0，这明确表示帧的传输方向是从接入点（AP）到无线客户端（STA）。
-
Protected Flag: Data is not protected (保护标志：数据未受保护): 此标志位为0，意味着帧的载荷（Payload）部分没有加密。这在密钥建立完成之前是正常情况。
-
-
Duration (持续时间): 314 microseconds: 一个时间值，用于告知其他设备此帧将占用无线信道多长时间，以避免冲突。
-
Receiver address (接收方地址): vivoMobileCo_7f:88:a3: 接收此 802.11 帧的设备的 MAC 地址，即 vivo 手机的无线网卡地址。
-
Transmitter address (发送方地址): Huaweichno_cc:b8:f3: 发送此 802.11 帧的设备的 MAC 地址，即华为接入点（AP）的 MAC 地址。
-
Destination address (目的地址): vivoMobileCo_7f:88:a3: 帧的最终逻辑目的地，对于从 AP 发往客户端的帧，此地址与接收方地址相同。
-
BSS ID (基本服务集 ID): Huaweichno_cc:b8:f3: 当前无线网络的唯一标识符，通常就是 AP 的 MAC 地址。
-
QoS Control (服务质量控制字段)
-
Priority: Network Control (Voice) (7) (优先级：网络控制): 优先级设置为7，这是最高优先级，通常保留给最关键的流量，如网络控制消息和VoIP语音。这表明四次握手消息被认为是非常重要的。
-
第二部分: Logical-Link Control (LLC - 逻辑链路控制)
LLC 头位于 802.11 头之后，用于标识上层封装的协议类型。
-
DSAP / SSAP: SNAP (0xaa): 目标和源服务访问点都设置为 0xaa，表示这是一个子网接入协议（SNAP）格式的帧。
-
Control field: U, func=UI (0x03): 表示这是一个无连接、不可靠的数据传输帧（Unnumbered Information）。
-
Organization Code (组织代码): 00:00:00: 在 SNAP 头中，这个 OUI（组织唯一标识符）表示后面的 "Type" 字段是一个标准的以太网类型（EtherType）。
-
Type: 802.1X Authentication (0x888e) (类型：802.1X 认证): 这个 EtherType 值 0x888e 是专门为 802.1X 认证协议保留的，表明这个帧的载荷是 EAPOL（Extensible Authentication Protocol over LAN）消息。
第三部分: 802.1X Authentication (802.1X 认证)
这是帧的核心部分，包含了四次握手的具体信息。
-
Version: 802.1X-2004 (2): 表明使用的 802.1X 标准版本。
-
Type: Key (3) (类型：密钥): 表明这是一个 EAPOL-Key 帧，专门用于密钥的分发和协商。
-
Key Descriptor Type: EAPOL RSN Key (2) (密钥描述符类型): 表明该密钥用于 RSN（Robust Security Network），即 WPA2 或 WPA3 网络。
-
Key Information (密钥信息): 这是一个包含多个子标志的关键字段：
-
Key Descriptor Version: AES Cipher, HMAC-SHA1 MIC (2): 极其重要，它定义了本次会话将使用的加密套件。AES Cipher 表示数据将使用 AES 算法进行加密，HMAC-SHA1 MIC 表示消息完整性码将使用 HMAC-SHA1 算法生成。这是 WPA2-Personal (PSK) 的标准配置。
-
Key Type: Pairwise Key (密钥类型：成对密钥): 表明此帧用于建立客户端和 AP 之间独有的加密密钥（PTK），而不是所有设备共享的组密钥（GTK）。
-
Key ACK: Set (请求确认): 此位置1，表示发送方（AP）要求接收方（客户端）必须回应此消息。
-
-
Replay Counter (重放计数器): 1: 一个序列号，用于防止攻击者截获并重放旧的握手消息。这是 AP 在此会话中发送的第一个 EAPOL-Key 帧，所以计数器为1。
-
WPA Key Nonce (WPA 密钥随机数): 这是一个由认证方（AP）生成的长随机数，称为 ANonce。它将与客户端生成的另一个随机数（SNonce）共同作为输入，用于生成唯一的会话密钥（PTK）。
-
WPA Key MIC (WPA 密钥消息完整性码): 000000...: 在四次握手的第一步中，此字段被填充为零。客户端在收到此帧后，会使用预共享密钥（PSK）和两个 Nonce 计算出 MIC，并在握手的第二步中将其发回给 AP，以证明自己拥有正确的密码。
-
WPA Key Data Length: 0: 此消息中没有附带额外的密钥数据。
总结
综合来看，这个帧是 从一个华为 AP 发往一台 vivo 手机的 WPA2 四次握手消息 1。AP 通过此帧发起密钥协商，并向客户端提供了后续计算所需的一个关键参数（ANonce）和将要使用的加密算法信息。

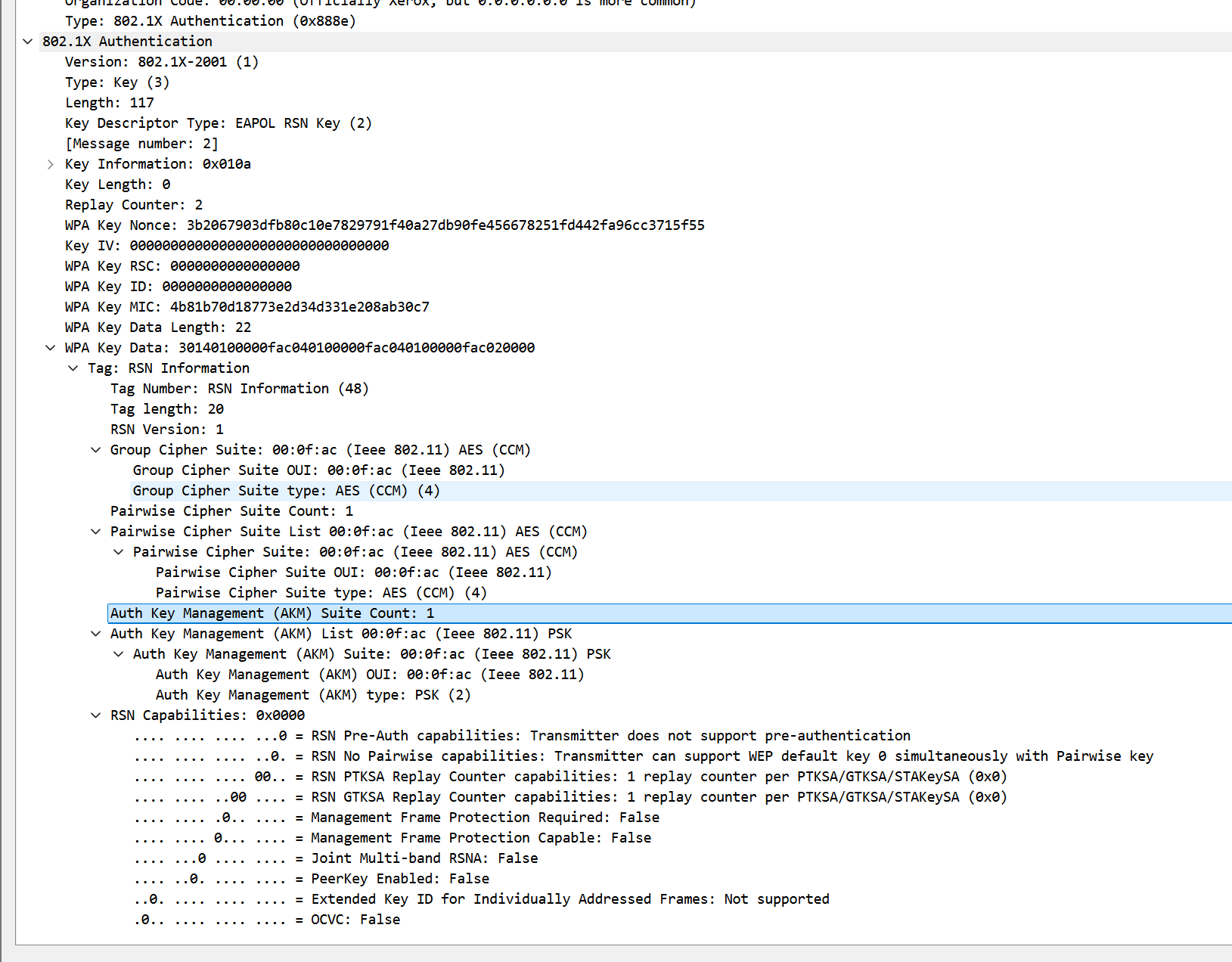

如果说第一个帧是 AP（接入点）发起的“挑战”，那么这个帧就是客户端（手机）给出的“回应”。
这是 WPA2/WPA3 四次握手的第二个消息 (Message 2)，由客户端（STA）发送给接入点（AP）。
主要区别分析
| 特征 | 第一个帧 (Message 1) | 这个帧 (Message 2) | 区别的意义 |
| 传输方向 | AP -> 客户端 | 客户端 -> AP | 这是客户端对第一个消息的响应。 |
| 源/发送方地址 | 华为 AP (Huaweichno_cc:b8:f3) | vivo 手机 (vivoMobileCo_7f:88:a3) | 发送方和接收方角色互换。 |
| 目的/接收方地址 | vivo 手机 (vivoMobileCo_7f:88:a3) | 华为 AP (Huaweichno_cc:b8:f3) | 发送方和接收方角色互换。 |
| 消息编号 | 消息编号：1 | 消息编号：2 | 明确表明这是四次握手的第二步。 |
| Key MIC 标志位 | 主麦克风：未设置 | 主麦克风：设置 | 标志位为1，表示本帧中的 MIC 字段是有效的。 |
| WPA Key Nonce | AP 生成的随机数 (ANonce) | 客户端生成的随机数 (SNonce) | 这是客户端贡献的随机数，将与 ANonce 一起用于生成会话密钥。 |
| WPA Key MIC | 全为零 (000000...) | 已计算的有效值 (4b81b...) | 这是最关键的区别。客户端使用 PSK（预共享密钥）、ANonce 和 SNonce 计算出 MIC，证明自己拥有正确的网络密码。 |
| WPA 密钥数据 | 长度为 0 | 长度为 22 | 客户端在此字段中包含了它自己的 RSN（健壮安全网络）信息元素，向 AP 确认双方的安全能力匹配。 |
| 重放计数器 | 1 (或重传时为 2) | 2 | 客户端回应的是 AP 发来的 回放计数器 为 2 的消息。 |
总结
这个帧与第一个帧的核心区别在于 角色的转变和认证的实现：
-
方向相反: 这是 客户端发往 AP 的帧，而第一个帧是 AP 发往客户端的。
-
生成 SNonce: 客户端生成了自己的随机数（SNonce），这是生成最终会话密钥（PTK）的第二个关键输入。
-
计算并验证 MIC: 这是整个握手过程的第一次验证。客户端通过计算出一个正确的 MIC（消息完整性码），向 AP 证明了它持有正确的预共享密钥（即 Wi-Fi 密码）。如果这个 MIC 错误，AP 会拒绝连接。
简单来说，第一个帧是 AP 在说：“你好，我们用这个加密方式，这是我的随机数 ANonce，请证明你知道密码。”
而这个帧（第二个帧）是客户端在回应：“收到，这是我的随机数 SNonce，并且这是我用密码、你的 ANonce 和我的 SNonce 计算出的凭证 MIC，请查验。”
RSN 信息元素（RSN 信息元素，RSNIE）。
这个 RSNIE 是客户端（STA）用来向接入点（AP）宣告并确认其安全能力和本次连接所要使用的安全参数。我们来逐个分析。
RSN 信息元素 (RSN Information) 详细解析
-
标签编号：RSN 信息（48）
-
48 是在 802.11 标准中分配给 RSNIE 的唯一标识号。
-
-
标签长度：20
-
表示这个 RSNIE 字段的总长度是 20 字节。
-
-
RSN 版本：1
-
表示遵循 802.11i 标准定义的 RSN 协议版本。
-
-
Group Cipher Suite (组播/广播密码套件)
-
OUI: 00:0f:ac (Ieee 802.11): IEEE 802.11 定义的标准套件。
-
Type: AES (CCM) (4): 定义了用于组播和广播帧（如 ARP 请求）的加密算法。这里指定使用 AES-CCM 算法。这在 WPA2 和 WPA3 中是强制要求的。
-
-
Pairwise Cipher Suite (单播密码套件)
-
Suite Count: 1: 表明只定义了一个单播密码套件。
-
Type: AES (CCM) (4): 定义了用于客户端和 AP 之间一对一通信（单播帧）的加密算法。这里同样指定使用 AES-CCM。这与 AP 在握手消息1中提议的加密方式一致，表示客户端同意并支持该算法。
-
-
Auth Key Management (AKM) Suite (认证密钥管理套件)
-
Suite Count: 1: 表明只定义了一个 AKM 套件。
-
OUI: 00:0f:ac (Ieee 802.11): IEEE 802.11 定义的标准套件。
-
Type: PSK (2): 这是一个非常关键的字段。PSK 代表 Pre-Shared Key (预共享密钥)。这明确表示网络使用的是个人模式（WPA-Personal），通过一个所有用户共享的密码进行认证，而不是需要 RADIUS 服务器的“企业模式”（WPA-Enterprise）。
-
-
RSN Capabilities (RSN 能力)
-
这是一个 16 位的位图，每个位代表一个特定的安全功能是否被支持。
-
RSN Pre-Auth capabilities: ... does not support pre-authentication: 客户端不支持预认证，这是一种用于在不同 AP 之间快速漫游的功能。
-
Management Frame Protection Capable: False (管理帧保护能力：假): 这一位表示该客户端 不支持或不启用 802.11w 标准定义的“管理帧保护”（Management Frame Protection, MFP）。MFP 功能可以保护一些关键的管理帧（如 Deauthentication/Disassociation 帧）不被伪造，从而防止恶意用户发起拒绝服务攻击。
-
Management Frame Protection Required: False (要求管理帧保护：假): 客户端不要求此次连接必须使用 MFP。
-
总结
这个 RSNIE 告诉我们以下信息：
-
认证方式: 这是一个使用 预共享密钥（PSK） 的 WPA2/WPA3 个人网络。
-
加密算法: 无论是单播流量还是广播流量，都将使用强大的 AES-CCM 算法进行加密。这与 AP 在握手消息1中的提议相匹配，表明双方已达成一致。
-
安全特性: 这个客户端设备不支持（或未启用）管理帧保护（MFP/802.11w）。这在安全性上是一个弱点，因为它使得连接容易受到某些类型的攻击。
总而言之，客户端通过这个 RSNIE 向 AP 完整地传达了它对本次安全连接的配置和能力，AP 在收到并验证这些信息后，将继续进行四次握手的第三步。
浙公网安备 33010602011771号
