ospf

ospf 开放式最短路劲优先。

支持路由汇总

域内无环

收敛速度快

使用IP组播收发协议数据

支持多条等值路由 等价 -----metric值

支持协议报文认证----支持明文和密文



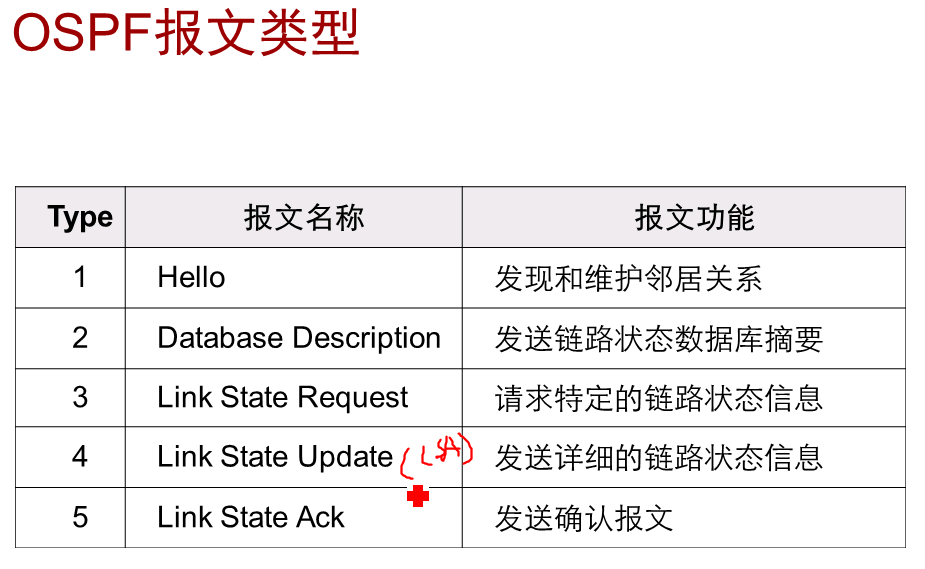

LSA： 描述每台路由器周边的网络情况和直连邻居的信息。

　　link ：接口的IP地址、掩码、cost值（带宽）

　　state：邻居信息

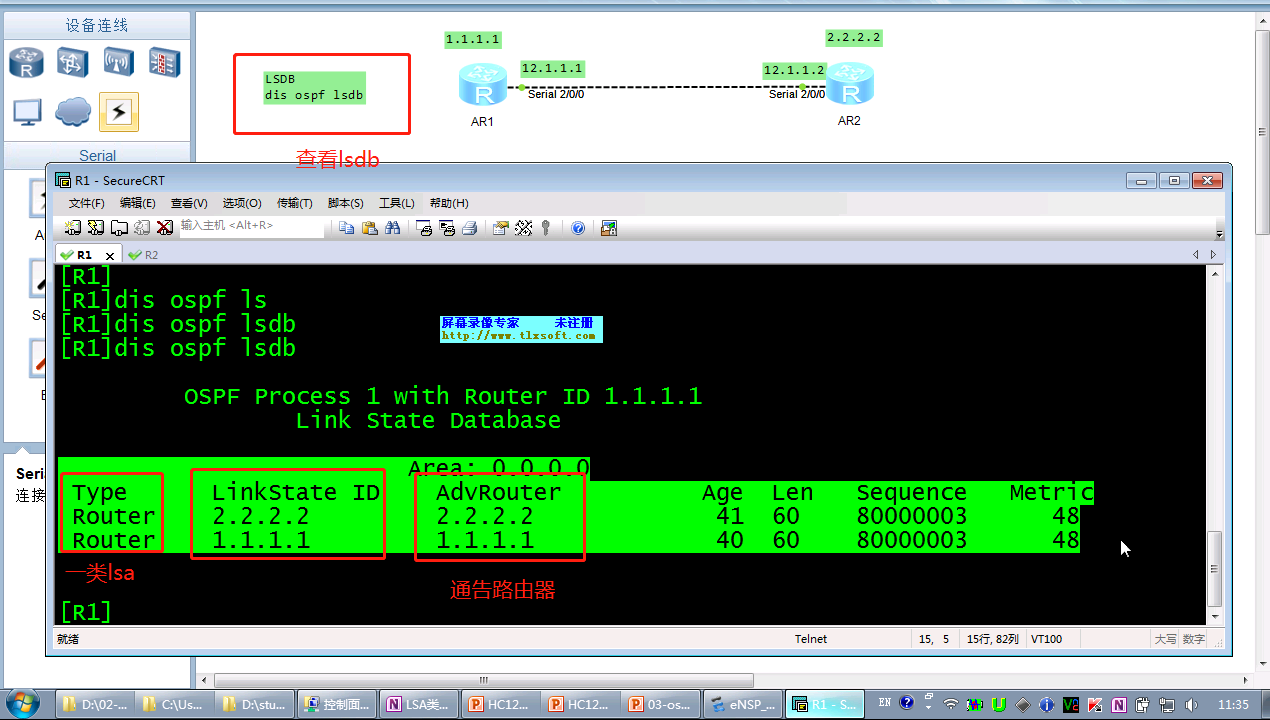

LSDB ：链路状态数据库







区域内	区域间
LS	DV
LSA	路由
SPF	----
最优、无环	不一定最优
LSDB要一致	LSDB不要求一致
Map	----

2.router-id （RID）

运行ospf的每台路由器的名字、标识。跟路由完全没任何关系

变现形式：点分十进制----1.1.1.1

自动选举原则：

1.逻辑口（大）

2.物理口（大）

RID 一旦选举出来，在邻居关系建立起来的情况下就是一个稳定状态。

推荐手动配置RID，更加稳定。

系统视图下：router id 1.1.1.1 （针对所有进程）

或：

[R1]ospf 1 router-id  1.1.1.1 （优先生效，针对进程ospf1）

要全：全网唯一

如果直连的两台路由RID冲突，则无法建立邻居关系

如果不直连的两台路由器RID冲突，则学习不到LSA



network宣告

1.network命令所包含的接口将会周期性的向外发送路由更新或hello包

2.network命令所包含的接口所属的网络号信息讲会被通告给其他的路由器、

推荐精确到接口来宣告



3、ospf中的邻居关系和邻接关系

邻居（2-way）：交互了hello包，但不会传递LSA或者路由。

邻接（full）： 交互了LSA或路由



ospf 邻居关系建立的必要条件：

　　router ID 不能冲突。

　　宣告进同一个区域。

　　网络类型保持一致

　　MA网路中接口的掩码长度要一致

　　认证类型和密码要保持一致

　　末节区域标识要保持一致

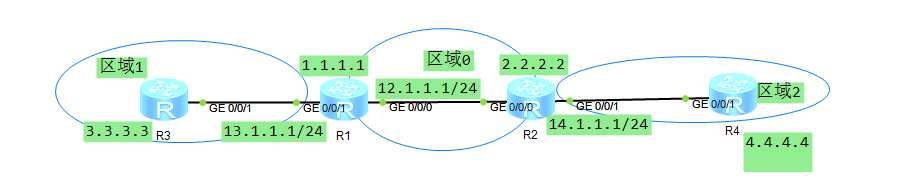

区域：

　　一个区域不要超过150台，否则收敛比较慢。

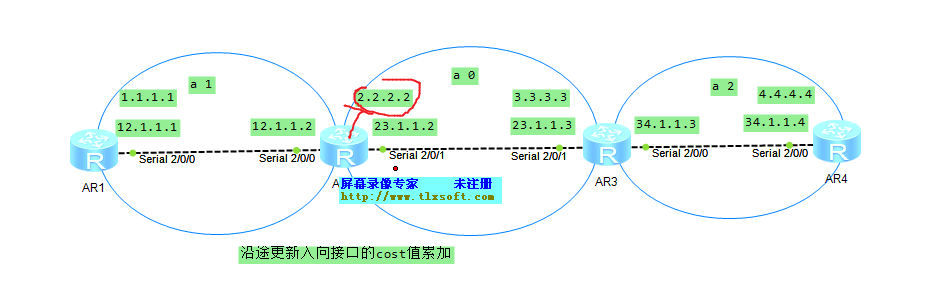

开销值：

　　沿途更新入向接口的cost值累加

环回口默认cost 0

serial口默认cost 48

G比特以太口默认cost 1



5、DR/BDR问题

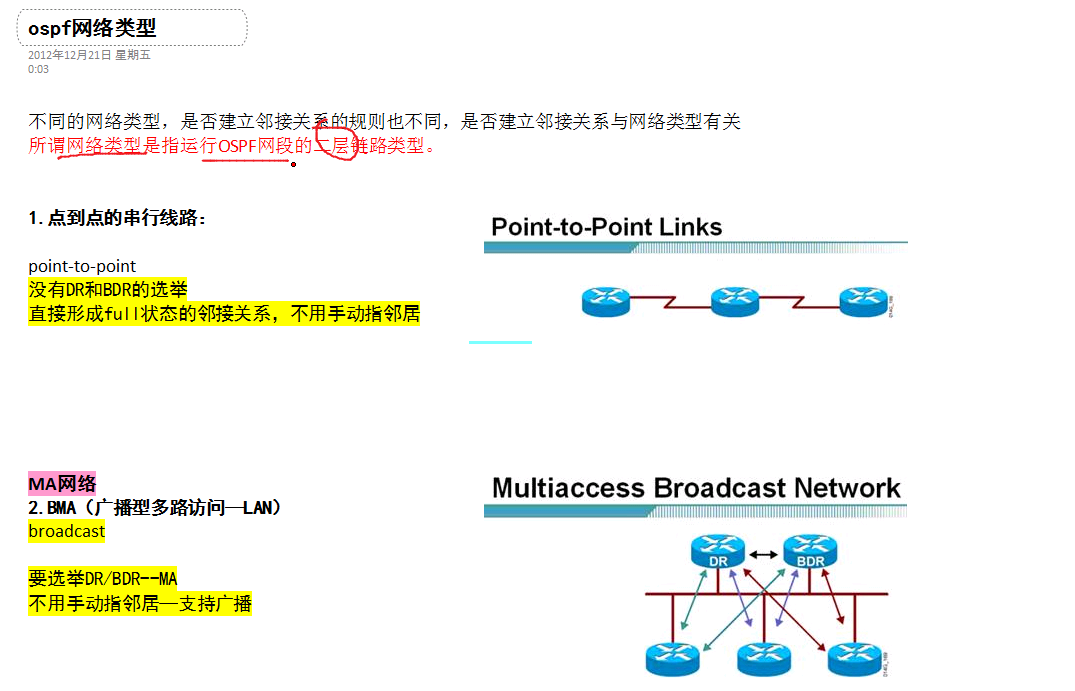

　　什么情况下会选举DR/BDR：

　　　　MA（多路访问）网络：

　　　　　　1、BMA（支持广播的多路访问型网络）：以太网

　　　　　　2、NBMA（不支持听过多路访问型网络）：帧中继

　　　　串行接口：不选举DR/BDR，直接能形成full状态邻接关系

选举DR的目的：

　　减少MA网络中的邻接关系的数量。

MA网络中路由器接口的角色：

　　DR （一定有）

　　BDR（可以没有）

　　DRohter（既不是DR又不是BDR）



DR的自动选举原则：

　　（1）接口优先级（选大） 默认为1， 0-255

　　（2）RID（大）

修改接口优先级：

　　int f0/0

　　　　ospf dr-priority (2-255)

　　　　注意：接口优先级为0，则不参与DR/BDR的选举，只能成为DRother

邻居和邻接关系建立原则：

　　DR和BDR之间---full

　　DRother和DR/BDR -----full

　　DRother和DRother --2way



wait ：40S----等待时间，40秒过后开始选举DR/BDR。

组播地址：224.0.0.5（hello包）    DR/BDR ：224.0.0.6（路由更新）



NBMA: wait 时间120s

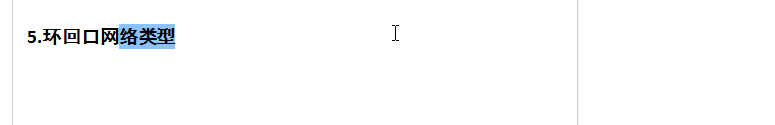

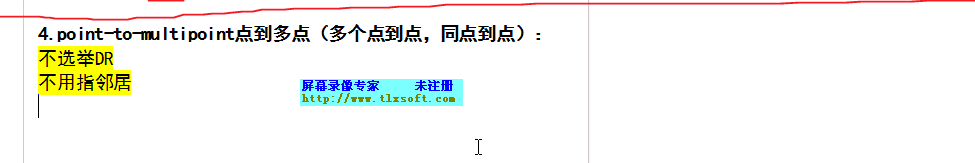

环回口默认网络类型是 p2p。 ospf把环回口默认作为末节主机对待，都发32位路由出去。

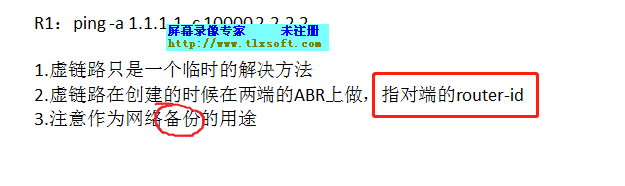

虚链路



18211

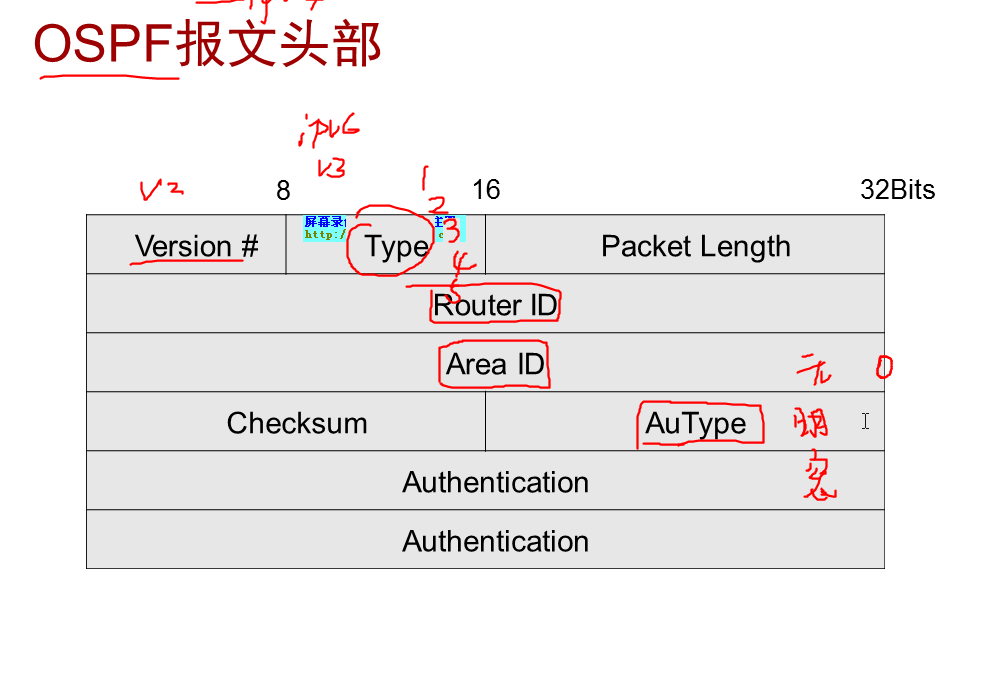

antype ：认真类型 0无   1明文   2密文

计算一条路由所需的参数：

　　网络号、掩码、cost值、（metric选小的--接口带宽计算出来的）

　　

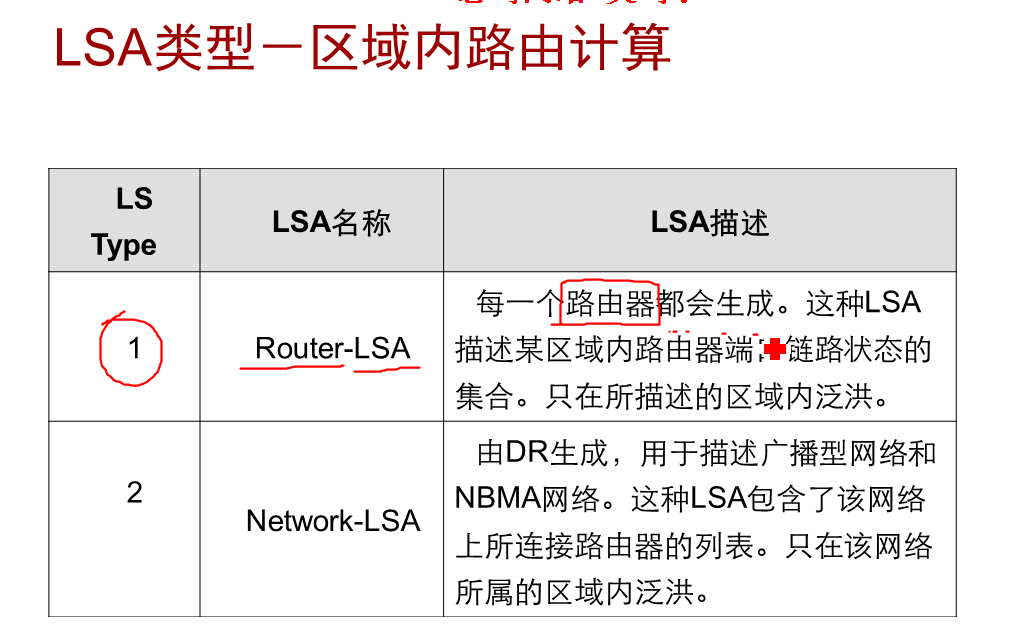

LSA类型：

　　

　　　　

一类LSA：

　　作用：描述每台路由器自身的网络状态

　　内容：

　　　　ip地址、掩码、cost

　　　　邻居的信息

　　特点：

　　　　每台都会产生

　　　　本区域内传递，在ABR终止

 　　一类用来形成同一个区域内的网络拓扑的，是真正的链路状态信息。

 display  ospf  lsdb router 2.2.2.2



二类LSA：

　　作用：用来描述MA网络的掩码信息

　　内容：

　　　　MA网络中掩码

　　　　MA网络所有路由器的一个列表信息

　　特点：

　　　　MA网络的DR产生

　　　　在本区域内传递，在ABR终止

display  ospf  lsdb network 2.2.2.2 （link-ID）

　　　　二类用来形成同一个区域内的网络拓扑的，是真正的链路状态信息。

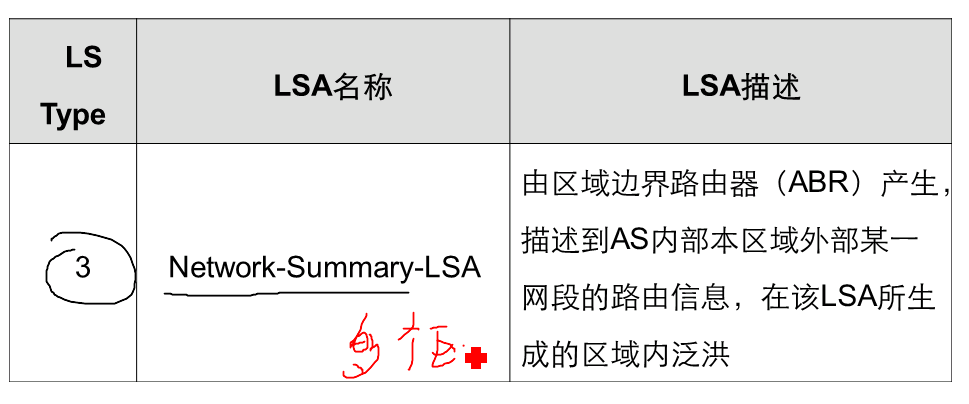

三类：

　　作用：描述区域间的路由信息

　　内容：网络号、掩码、cost

　　特点：

　　　　ABR产生

　　　　在整个ospf路由域内都会传递，在下一个ABR时，ADV会发生变化。

display  ospf abr-asbr 查看区域边界路由器

dis ospf ladb summary 1.1.1.1  查看三类lsa



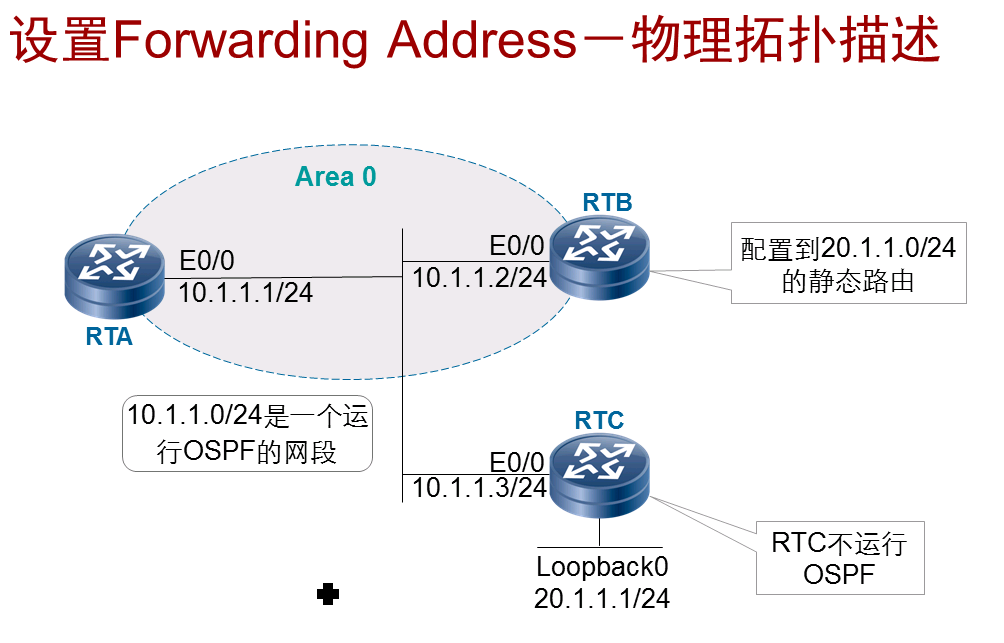

五类：

作用： 描述外部引用的路由信息

内容：网络号、掩码、cost

特点：

　　　　ASBR产生

　　　　在整个ospf路由域内都会传递，在下一个ABR时，ADV不会发生变化。

E1 ： 外部路由类型1  ，累加内接口开销值

E2：外部路由类型2（默认），不累加内接口开销值

四类：

作用： 描述外ASBR的位置

内容：ASBR的RID

特点：

　　　　ABR产生

　　　　在整个ospf路由域内都会传递，在下一个ABR时，ADV会发生变化。

dis ospf lsdb asbe 4.4.4.4

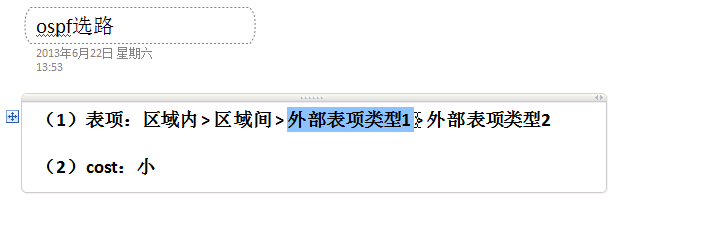

路由表中表项.

　　区域内/区域间 ----- ospf   10优先级

　　外部路由 -----O_ASE    150优先级

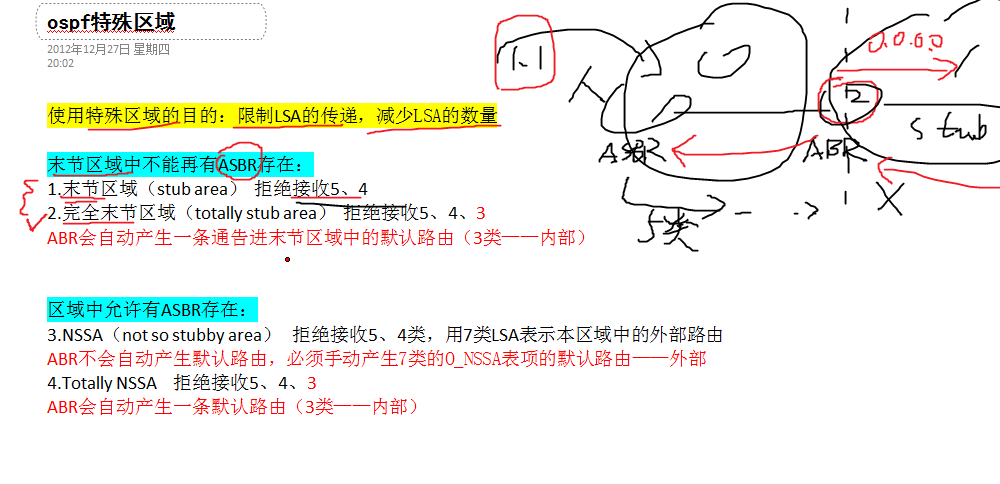

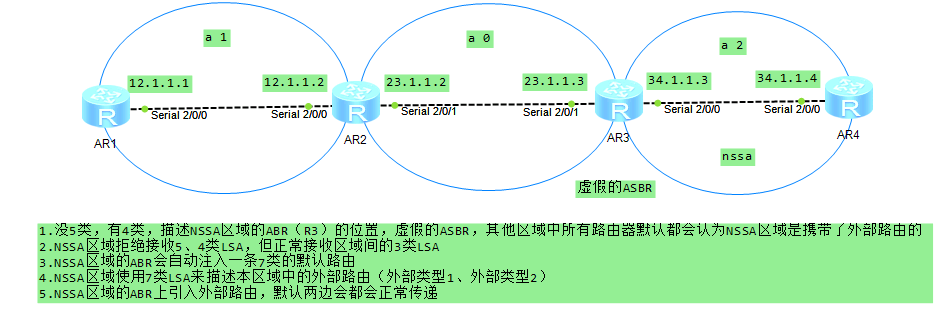

　七类：

　　作用：仅在NSSA中出现，来描述本区域中的外部路由

　　内容：网络号、掩码、cost

　　特点：

　　　　真实ASBR产生

　　　　在整个ospf路由域内都会传递，在到达本区域的ABR时（7转5），ADV不会发生变化（精确选路）

　　

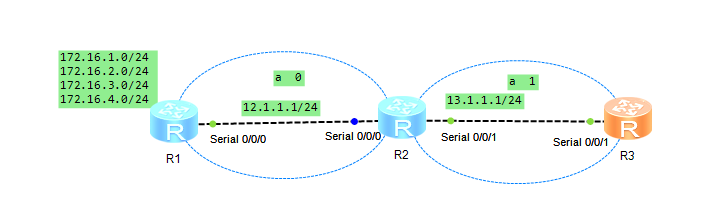

路由汇总　　

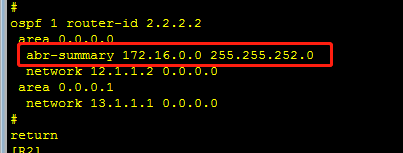

　　ABR 区域间的路由汇总

　　　　在源区域的ABR上的区域视图下做汇总

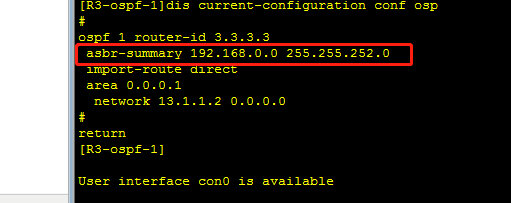

　　ASBR 外部路由

　　　　在ASBR上做ospf视图下做汇总

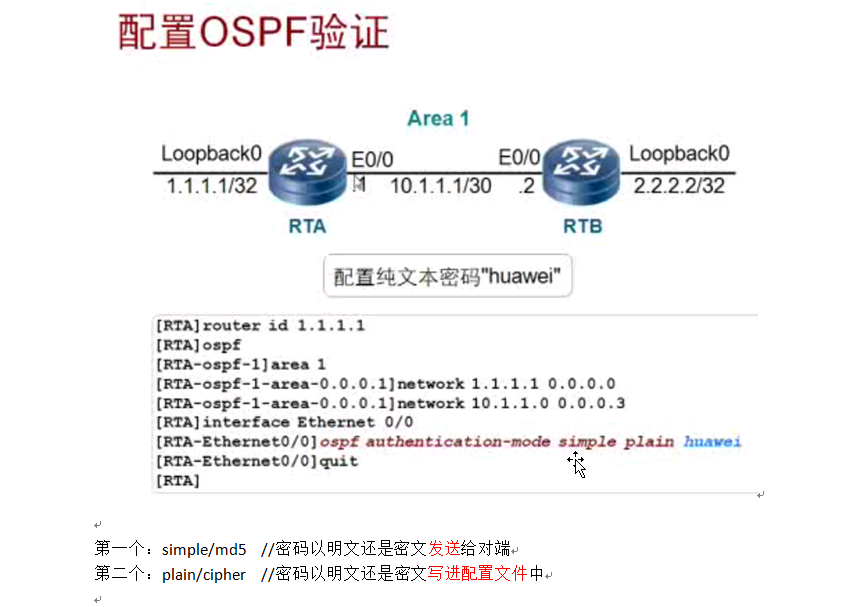

认证；



　　接口认证

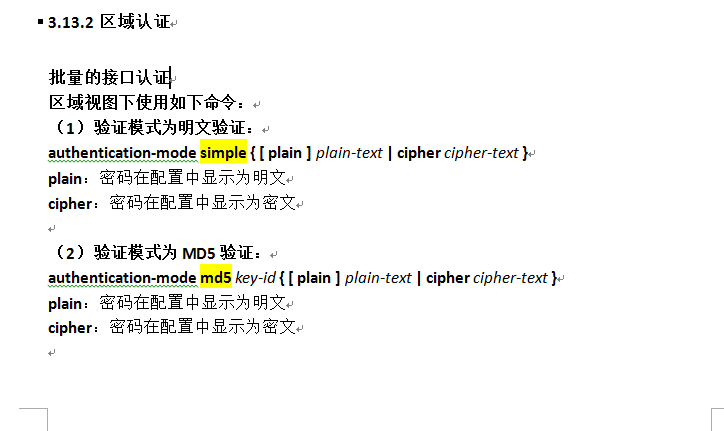

　　区域认证

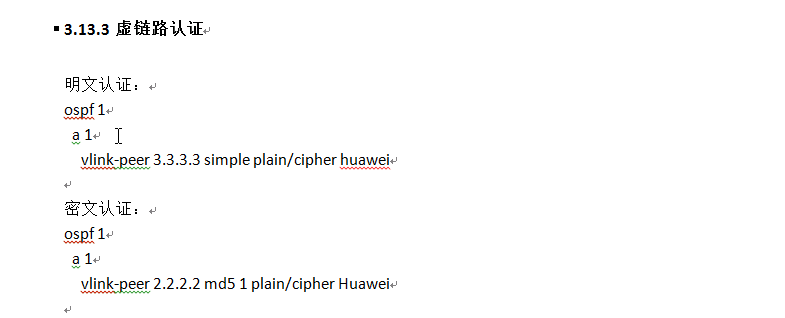

　　虚链路认证



 ospf 故障处理

[R1]dis ospf error  查看错误信息

<R1>reset ospf counters  清空错误信息

[R2-Serial0/0/0]ospf timer hello 1  修改hello时间  ，修改hello时间后，Dead 会随着更改，更改规则是hello时间的4倍。如果单独更改Dead时间 ，则hello 不会改变。如果需要自定义Dead时间，那么这个时间必须是hello时间的4倍以上的时间。

[R2]dis ospf interface s0/0/0

OSPF Process 1 with Router ID 2.2.2.2
Interfaces

Interface: 12.1.1.2 (Serial0/0/0) --> 12.1.1.1
Cost: 1562 State: P-2-P Type: P2P MTU: 1500
Timers: Hello 1 , Dead 4 , Poll 120 , Retransmit 5 , Transmit Delay 1
