Android自定义控件View（一）
虽然Android API给我们提供了众多控件View来使用，但是鉴于Android的开发性，自然少不了根据需求自定义控件View了。比如说QQ头像是圆形的，但是纵观整个Android控件也找不到一个加载圆形图片的Button或者ImageView，那么咋办？废话，肯定是自定义一个圆形RoundImageView控件啦！这里我们可以继承ImageView重写里面的方法来实现这一效果。还有一种自定义控件是继承View重写里面的onDraw()方法，这类自定义View需要定义自己的属性以备在xml布局文件中使用。
自定义View的步骤
- 自定义View的属性
- 在自定义View的构造方法中获得View属性值
- 重写onMeasure(int,int)方法。（该方法可重写可不重写，具体看需求）
- 重写onDraw(Canvas canvas)方法。
- 在xml布局文件中如何使用自定义view的属性？
自定义View的属性
在res/values下面新建attrs.xml属性文件。我们看看atrrs.xml文件怎么写？
<?xml version="1.0" encoding="utf-8"?>
<resources>
<!--name 是自定义属性名，一般采用驼峰命名，可以随意。 format 是属性的单位-->
<attr name="titleSize" format="dimension"></attr>
<attr name="titleText" format="string"></attr>
<attr name="titleColor" format="color"></attr>
<attr name="titleBackgroundColor" format="color"></attr>
<!--name 是自定义控件的类名-->
<declare-styleable name="MyCustomView">
<attr name="titleSize"></attr>
<attr name="titleText"></attr>
<attr name="titleColor"></attr>
<attr name="titleBackgroundColor"></attr>
</declare-styleable>
</resources>自定义属性分两步：
- 定义公共属性
- 定义控件的主题样式
如上面的xml文件第一部分是公共的属性，第二部分是自定义控件MyCustomView的主题样式，该主题样式里的属性必须包含在公共属性里面。言外之意就是公共属性可以被多个自定义控件主题样式使用。有些人可能会纠结format字段后面都有哪些属性单位？如果你是使用AS开发的话IDE会自动有提示，基本包括如下：
dimension（字体大小）string（字符串）color（颜色）boolean（布尔类型）float（浮点型）integer（整型）enmu（枚举）fraction（百分比）等。不了解的可以百度一把。
获得View属性值
自定义View一般需要实现一下三个构造方法
public MyCustomView(Context context) {
this(context, null);
}
public MyCustomView(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public MyCustomView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
}从代码中不难看出，这三个构造方法是层调用一层的，是个递进关系，因此，我们只需要在最后一个构造方法中来获得View的属性了。看代码：
public MyCustomView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
final Resources.Theme theme = context.getTheme();
TypedArray a = theme.obtainStyledAttributes(attrs,
R.styleable.MyCustomView, defStyleAttr, 0);
if (null != a) {
int n = a.getIndexCount();
for (int i = 0; i < n; i++) {
int attr = a.getIndex(i);
switch (attr) {
case R.styleable.MyCustomView_titleColor:
titleColor = a.getColor(attr, Color.BLACK);
break;
case R.styleable.MyCustomView_titleSize:
titleSize = a.getDimensionPixelSize(attr, titleSize);
break;
case R.styleable.MyCustomView_titleText:
titleText = a.getString(attr);
break;
case R.styleable.MyCustomView_titleBackgroundColor:
titleBackgroundColor = a.getColor(attr, Color.WHITE);
break;
}
}
a.recycle();
init();
}
}第一步通过theme.obtainStyledAttributes()方法获得自定义控件的主题样式数组。第二步就是遍历每个属性来获得对应属性的值，也就是我们在xml布局文件中写的属性值。注意：在分支case里R.styleable.后面的属性名称有一个规则：控件的样式主题名 +“_”+ 属性名，循环结束之后记得调用a.recycle()回收资源。至此就获得了自定义控件的属性值了。至于为什么这样来获得属性值？具体可以参考Android 系统的TextView源码里的构造方法。
重写onDraw()方法来绘制View控件

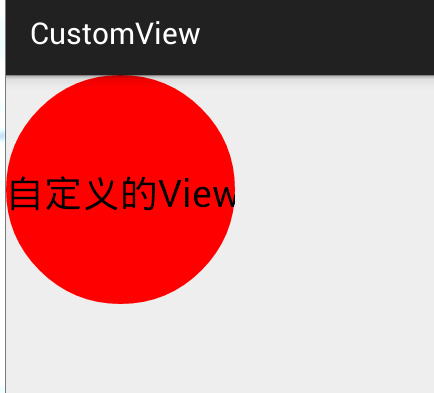

这一步进行的操作是将你需要显示的控件View的内容绘制到画布Canvas上面。例如我们在一个圆里面写字，先来效果图
onDraw方法实现如下：
.............
/**
* 初始化
*/
private void init() {
mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint.setTextSize(titleSize);
/**
* 得到自定义View的titleText内容的宽和高
*/
mBound = new Rect();
mPaint.getTextBounds(titleText, 0, titleText.length(), mBound);
}
................
@Override
protected void onDraw(Canvas canvas) {
mPaint.setColor(titleBackgroundColor);
canvas.drawCircle(getWidth() / 2f, getWidth() / 2f, getWidth() / 2f, mPaint);
mPaint.setColor(titleColor);
canvas.drawText(titleText, getWidth() / 2 - mBound.width() / 2, getHeight() / 2 + mBound.height() / 2, mPaint);
}先new一个Paint实例初始化画笔，给画笔设置文字大小，然后先给画笔设置一个背景颜色，在画一个圆，再次设置画笔的文字颜色，在绘制字符串到画布，最后就得到如上图片的效果了。
布局中使用自定义View
使用自定义View控件需要在根布局中添加xmlns:custom=”http://schemas.android.com/apk/res-auto”命名空间。其中前缀名：”custom” 也是自定义的，可以是除了被Android系统使用过的字眼以外的任何字符串，自然你这里了也可以写成“myCustom”。不知道在Android哪个版本之前命名控件是这样应用的xmlns:custom=”http://schemas.android.com/apk/res/com.***.customview。res/后面的是自定义控件所在的包名。当然只要你代码不报错两种命名空间都是可以的。只是我用的AS开发，然后targetSdkVersion是21，因此我用的是第一种命名空间。
代码如下：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:custom="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity">
<com.***.customview.MyCustomView
android:layout_width="wrap_content"
android:layout_height="match_parent"
custom:titleColor="@android:color/black"
custom:titleSize="25sp"
custom:titleBackgroundColor="#ff0000"
custom:titleText="自定义的View" />
</RelativeLayout>从上面的代码你会发现，凡是自定义的属性使用时候的前缀是命名空间名称 custom。
至此，整个自定义View的流程就跑通了。贴出整个代码部分如下：
package com.***.customview;
import android.content.Context;
import android.content.res.Resources;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.view.View;
/**
* Description:自定义控件View
* User: ***
* Date: 2015/5/27
* Time: 14:50
*/
public class MyCustomView extends View {
private static final String TAG = "MyCustomView";
private static final boolean DEBUG = false;
private String titleText = "Hello world";
private int titleColor = Color.BLACK;
private int titleBackgroundColor = Color.WHITE;
private int titleSize = 16;
private Paint mPaint;
private Rect mBound;
public MyCustomView(Context context) {
this(context, null);
}
public MyCustomView(Context context, AttributeSet attrs) {
this(context, attrs, 0);
}
public MyCustomView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
final Resources.Theme theme = context.getTheme();
TypedArray a = theme.obtainStyledAttributes(attrs,
R.styleable.MyCustomView, defStyleAttr, 0);
if (null != a) {
int n = a.getIndexCount();
for (int i = 0; i < n; i++) {
int attr = a.getIndex(i);
switch (attr) {
case R.styleable.MyCustomView_titleColor:
titleColor = a.getColor(attr, Color.BLACK);
break;
case R.styleable.MyCustomView_titleSize:
titleSize = a.getDimensionPixelSize(attr, titleSize);
break;
case R.styleable.MyCustomView_titleText:
titleText = a.getString(attr);
break;
case R.styleable.MyCustomView_titleBackgroundColor:
titleBackgroundColor = a.getColor(attr, Color.WHITE);
break;
}
}
a.recycle();
init();
}
}
/**
* 初始化
*/
private void init() {
mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
mPaint.setTextSize(titleSize);
/**
* 得到自定义View的titleText内容的宽和高
*/
mBound = new Rect();
mPaint.getTextBounds(titleText, 0, titleText.length(), mBound);
}
@Override
protected void onDraw(Canvas canvas) {
mPaint.setColor(titleBackgroundColor);
canvas.drawCircle(getWidth() / 2f, getWidth() / 2f, getWidth() / 2f, mPaint);
mPaint.setColor(titleColor);
canvas.drawText(titleText, getWidth() / 2 - mBound.width() / 2, getHeight() / 2 + mBound.height() / 2, mPaint);
}
}

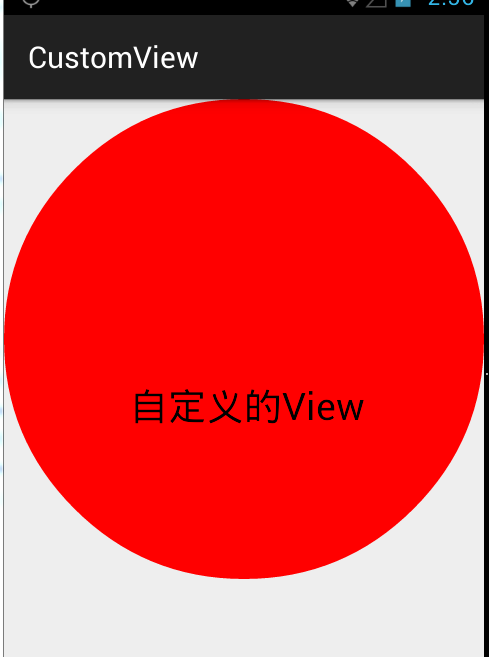

运行结果图：
细心的你会发现，跟我们上面预期的效果图有不一样啊？怎么回事？布局大小的问题？
android:layout_width="wrap_content"
android:layout_height="match_parent"从布局大小来看宽度应该包裹内容，但是却充满了整个屏幕。接下来我们就要想到其实我们在自定义View的流程中还有一个onMeasure方法没有重写。
重写onMeasure控制View大小
当你没有重写onMeasure方法时候，系统调用默认的onMeasure方法。
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}这个方法的作用是：测量控件的大小。其实Android系统在加载布局的时候是由系统测量各子View的大小来告诉父View我需要占多大空间，然后父View会根据自己的大小来决定分配多大空间给子View。那从上面的效果来看：当你在布局中设置View的大小为”wrap_content”时，其实系统测量出来的大小是“match_parent”。为什么会是这样子呢？那得从MeasureSpec的specMode模式说起了。一共有三种模式：
- MeasureSpec.EXACTLY：父视图希望子视图的大小是specSize中指定的大小；一般是设置了明确的值或者是MATCH_PARENT
- MeasureSpec.AT_MOST：子视图的大小最多是specSize中的大小；表示子布局限制在一个最大值内，一般为WARP_CONTENT
- MeasureSpec.UNSPECIFIED：父视图不对子视图施加任何限制，子视图可以得到任意想要的大小；表示子布局想要多大就多大，很少使用。
我们跳进源码看看系统默认的 super.onMeasure(widthMeasureSpec, heightMeasureSpec);是怎么实现的
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}
..................
public static int getDefaultSize(int size, int measureSpec) {
int result = size;
int specMode = MeasureSpec.getMode(measureSpec);
int specSize = MeasureSpec.getSize(measureSpec);
switch (specMode) {
case MeasureSpec.UNSPECIFIED:
result = size;
break;
case MeasureSpec.AT_MOST:
case MeasureSpec.EXACTLY:
result = specSize;
break;
}
return result;
}从上面的代码getDefaultSize(）方法中看出，原来MeasureSpec.AT_MOST和MeasureSpec.EXACTLY走的是同一个分支，也就是父视图希望子视图的大小是specSize中指定的大小。
int specSize = MeasureSpec.getSize(measureSpec);得出来的默认值就是填充整个父布局。因此，不管你布局大小是”wrap_content”还是“match_parent”效果都是充满整个父布局。那我想要”wrap_content”的效果怎么办？不着急，只有重写onMeasure方法了。
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
/**
* 测量模式
*/
int widthMode = MeasureSpec.getMode(widthMeasureSpec);
/**
* 父布局希望子布局的大小,如果布局里面设置的是固定值,这里取布局里面的固定值和父布局大小值中的最小值.
* 如果设置的是match_parent,则取父布局的大小
*/
int widthSize = MeasureSpec.getSize(widthMeasureSpec);
int heightMode = MeasureSpec.getMode(heightMeasureSpec);
int heightSize = MeasureSpec.getSize(heightMeasureSpec);
if (DEBUG)
Log.e(TAG, "the widthSize:" + widthSize + " the heightSize" + heightSize);
int width;
int height;
Rect mBounds = new Rect();
if (widthMode == MeasureSpec.EXACTLY) {
width = widthSize;
} else {
mPaint.setTextSize(titleSize);
mPaint.getTextBounds(titleText, 0, titleText.length(), mBounds);
float textWidth = mBounds.width();
int desired = (int) (getPaddingLeft() + textWidth + getPaddingRight());
width = desired;
}
if (heightMode == MeasureSpec.EXACTLY) {
height = heightSize;
} else {
height = width;
}
/**
* 最后调用父类方法,把View的大小告诉父布局。
*/
setMeasuredDimension(width, height);
}这样就可以实现第一张图片的效果了。解释都在代码里了。
