实验2：Mininet 实验——拓扑的命令脚本生成

实验2：Mininet 实验——拓扑的命令脚本生成

一、实验目的

掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写

二、实验任务

通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。

三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）针对特定拓扑的命令行快速创建

// 最小拓扑，1 台交换机下挂 2 台主机

$ sudo mn --topo minimal

// 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑

$ sudo mn --topo single,3

// 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

$ sudo mn --topo linear,3

// 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2

$ sudo mn --topo tree, fanout=2,depth=2

（2）通用情形的 Python 脚本自定义创建

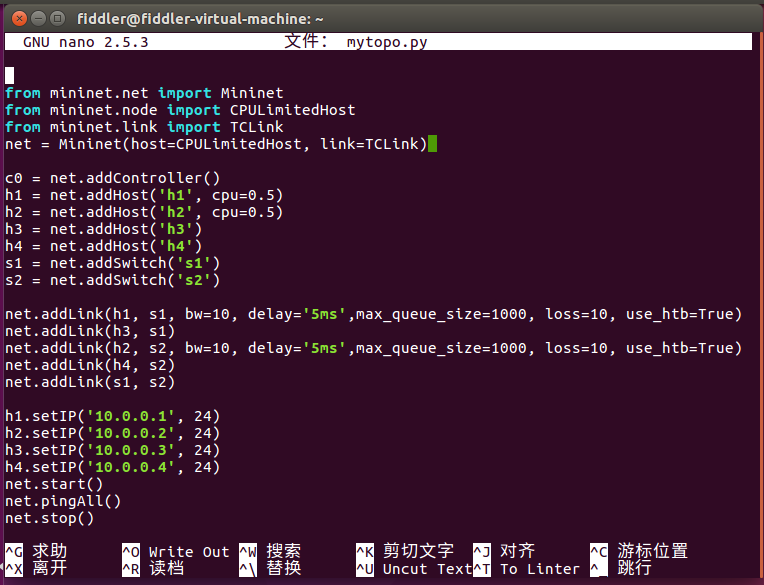

Python脚本代码如下：

执行命令：

$ nano mytopo.py // 复制 Python 代码到 py 文件中
$ sudo python mytopo.py // 执行 py 文件

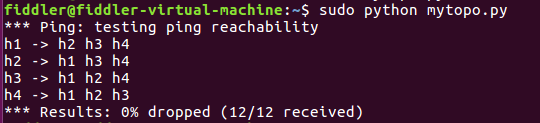

结果如下：

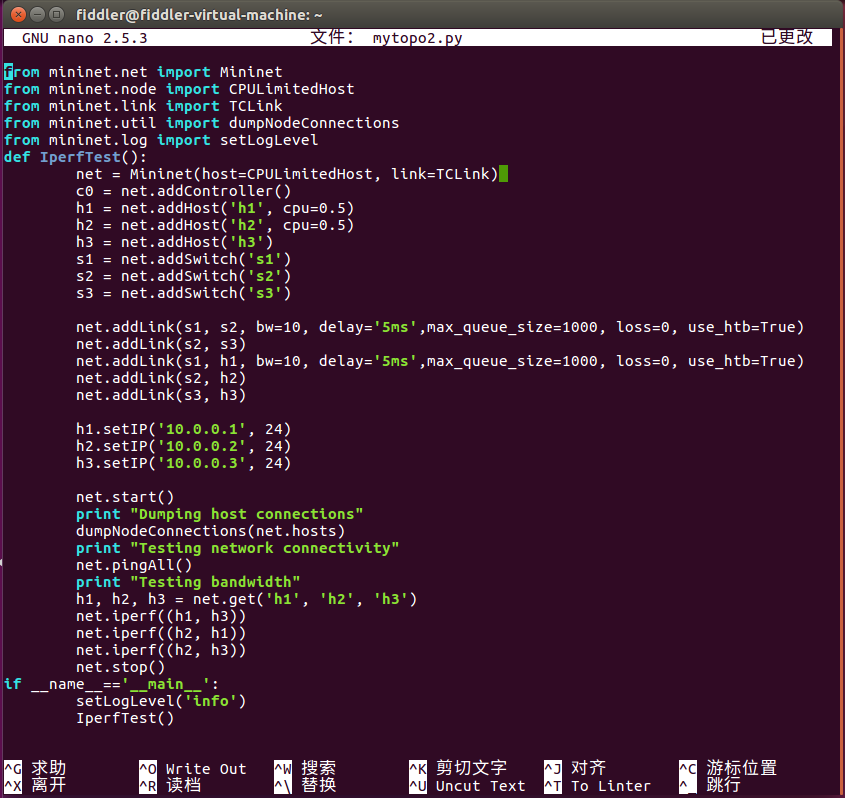

修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。

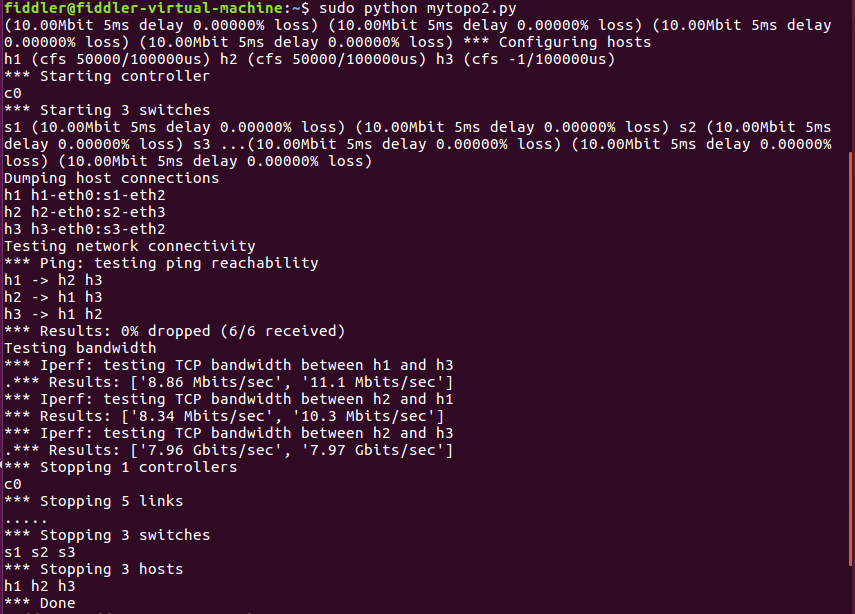

运行该代码，测试结果如下：

四、实验总结

实验中所遇到的问题：

由于是计算机小白，导致进了字符终端的文本编辑器不懂得如何保存和退出，以为和vi/vim编辑器一样shift+zz即可退出，其实不是，试了很久才发现ctrl+x是退出。
