网络安全-Cisco-StealWatch

Stealthwatch介绍

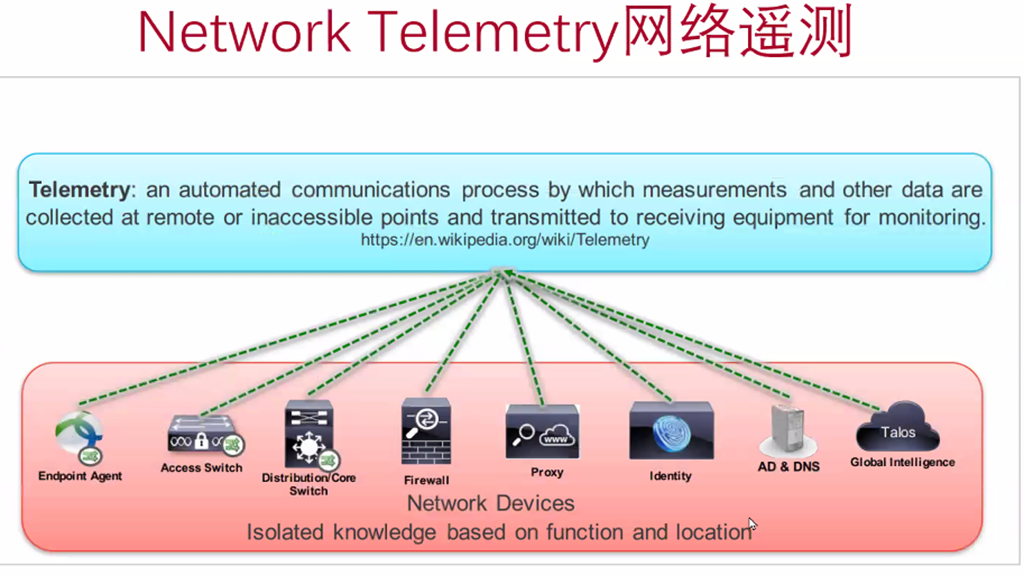

思科Stealthwatch利用 NetFlow 来监控网络、数据中心、分支机构和云环境，其高级安全分析功能可发现对扩展网络的隐秘攻击。Stealthwatch可利用现有的网络作为安全传感器和执行器，大幅增强威胁防御能力。最大的优势在于，搭配完整后的这套系统可以实现加密流量分析。简单说，就是内网流量监控分析产品，其出现的主要原因之一是来自于加密流量的威胁日益增多，Cisco架构中的位置：


主要特点

  • 遥感技术，基于netflow，支持各种版本的包括友商的netflow协议；


  • 不解密即可对加密流量进行分析；　　

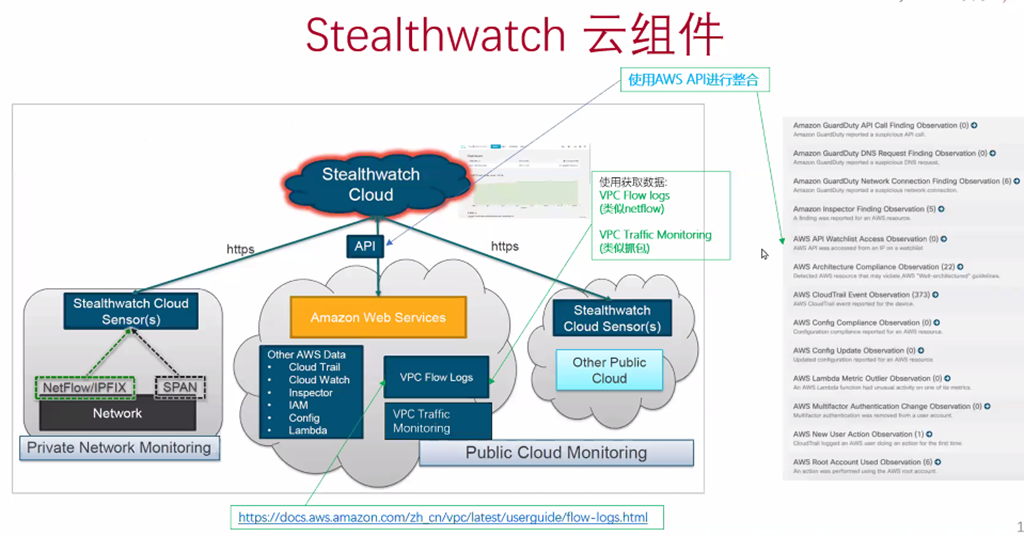

  • 跟aws公有云的整合非常好，可以从aws的api中获取相当多有用的数据，如下图：


  • 实体建模，为局域网内每个主机建模，建基准线，关注局域网内的东西向流量；

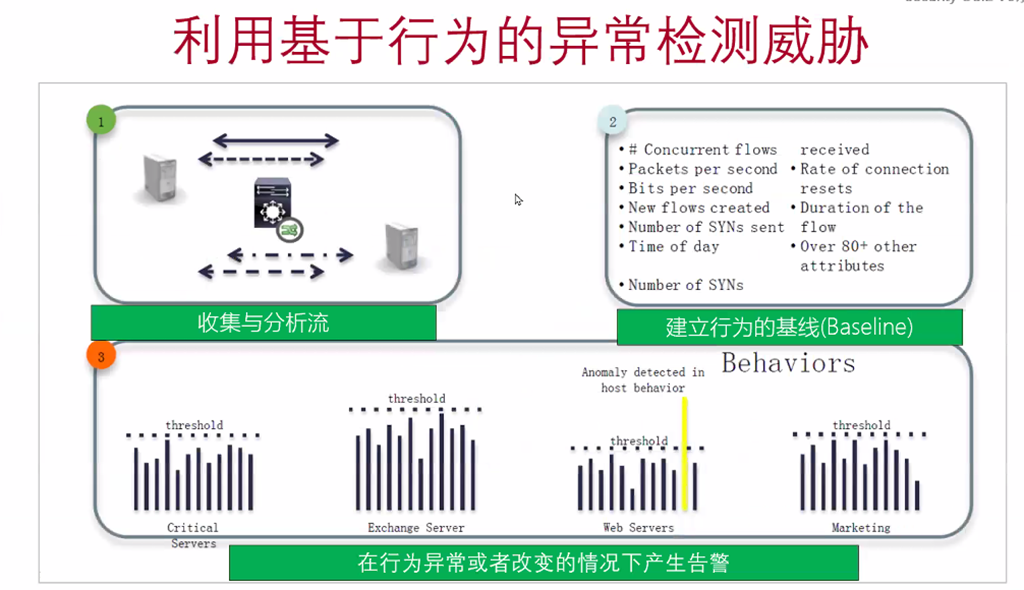

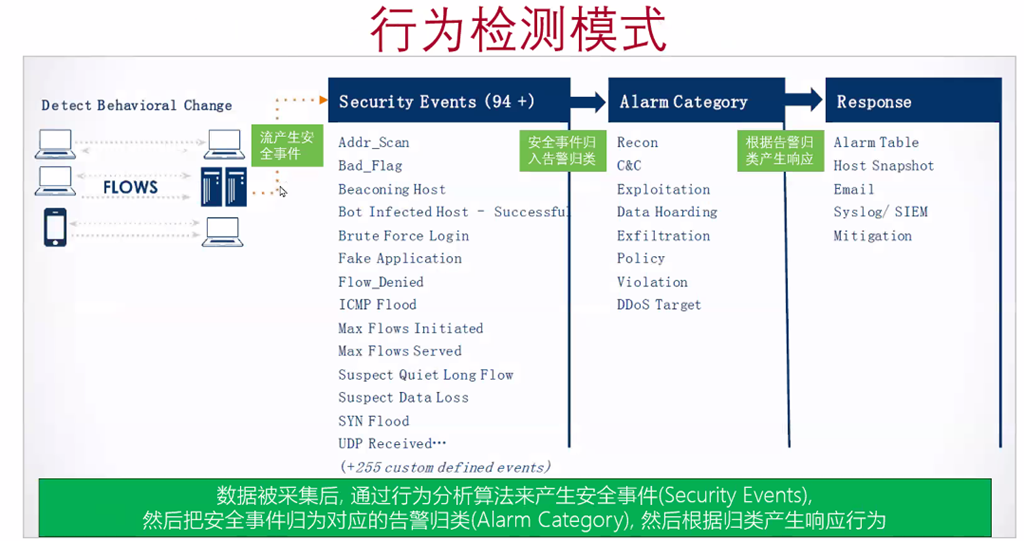

  • 利用基于行为的异常检测威胁




在Cisco园区整体安全解决方案中的地位

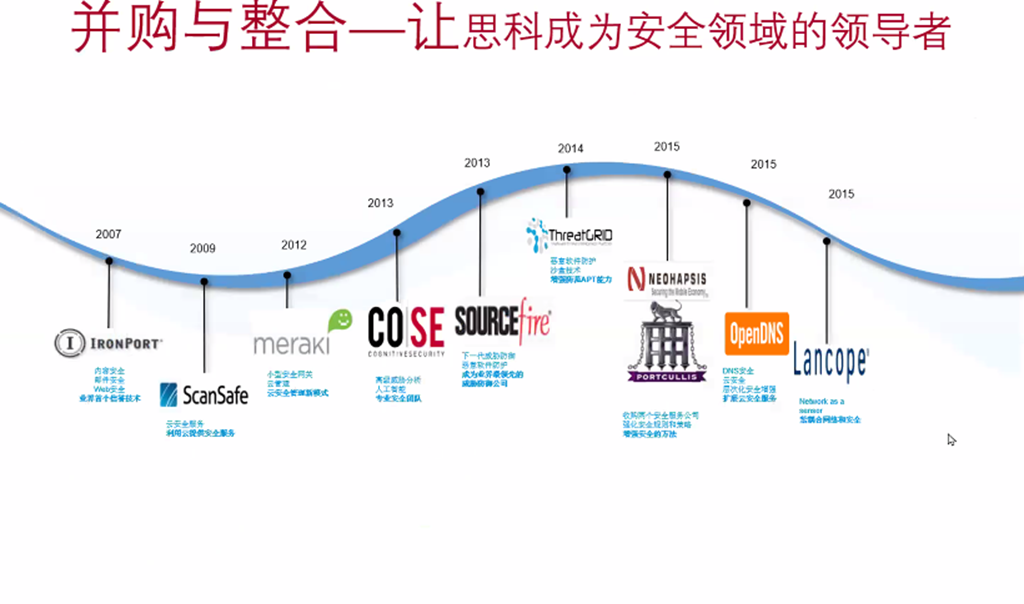

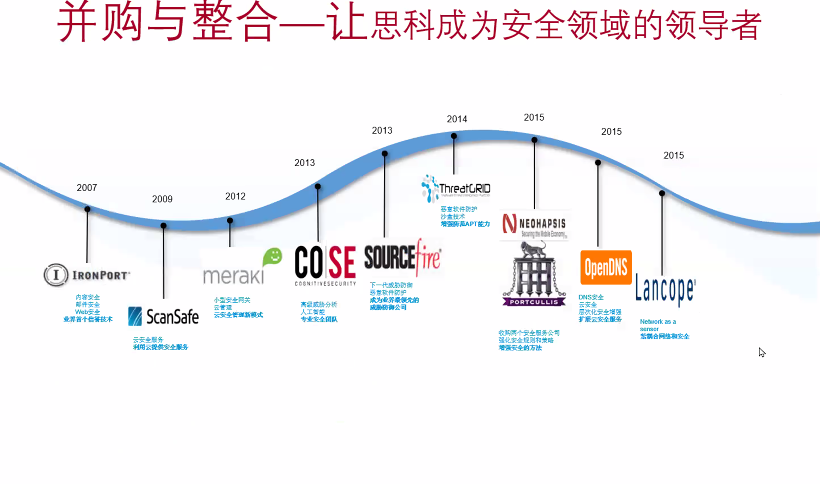

首先Cisco的近些年的一些并购，stealthwatch主要来源于2015年cisco并购Lancope公司的产品，是较新的产品。

image、

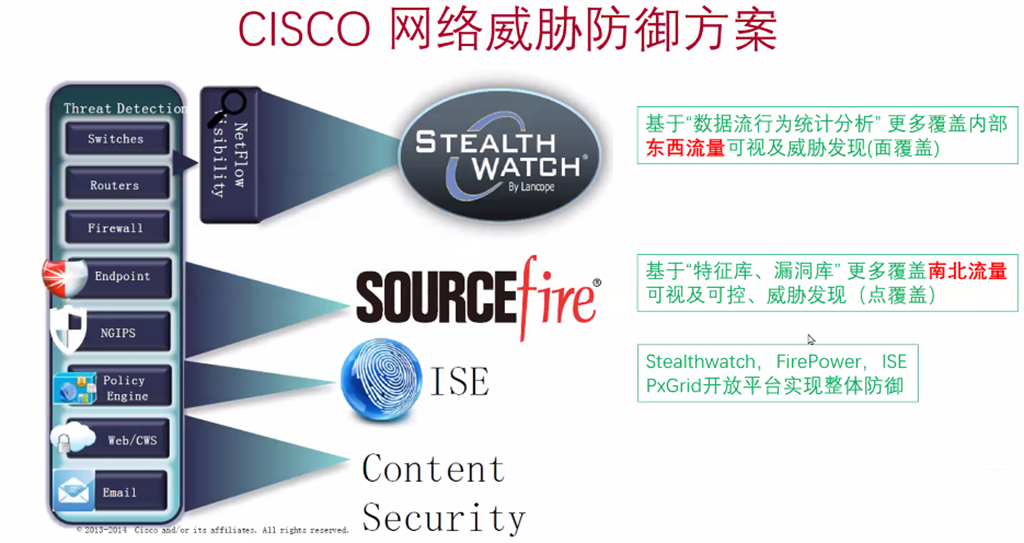

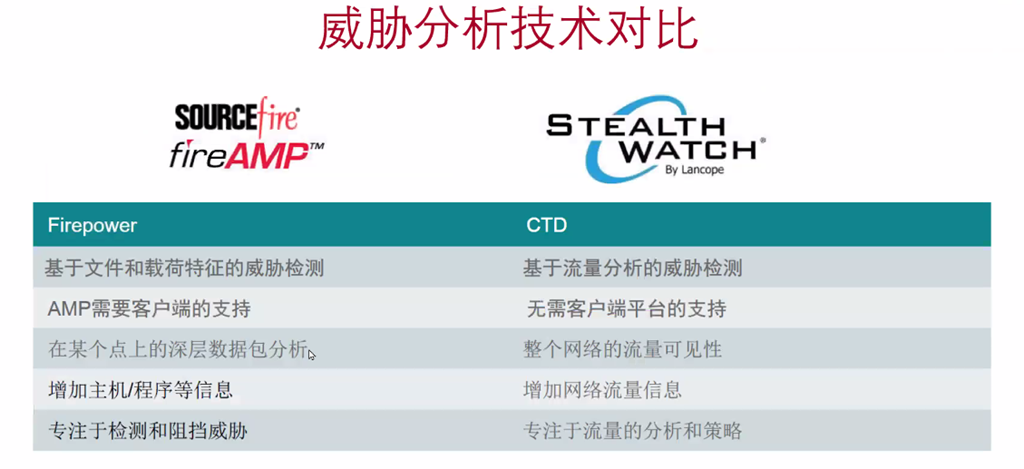

在Cisco的整体方案中，Stealth watch 针对东西向流量的可视及威胁发现，同时firepower[下一代防火墙]主要针对南北流量的可视可控及威胁发现，ISE则是一个整合点，Stealthwatch，FirePower及ISE可以通过PxGrid实现联动，从而实现网络的整体防御；


组件介绍

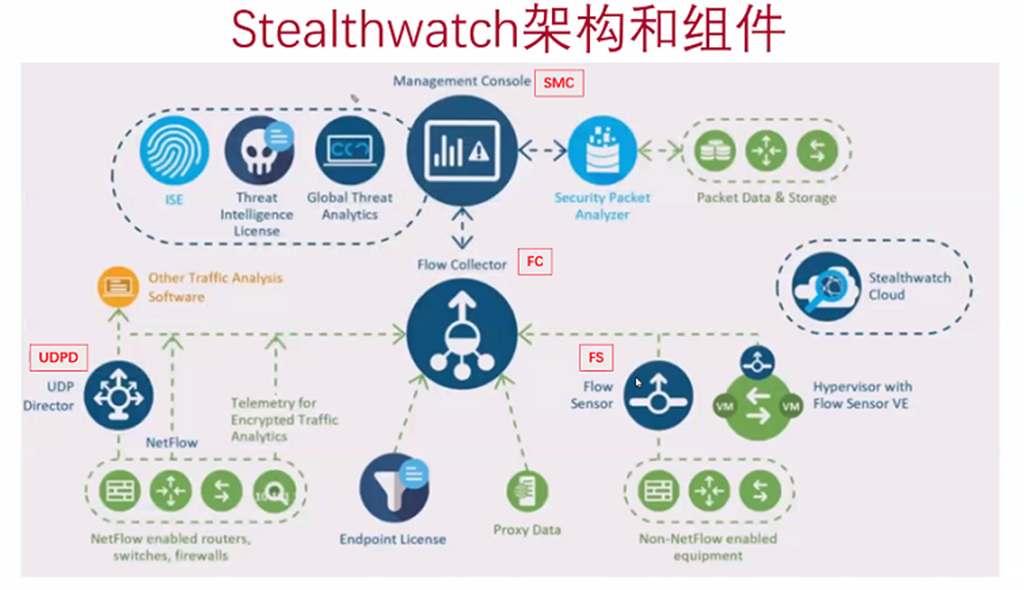

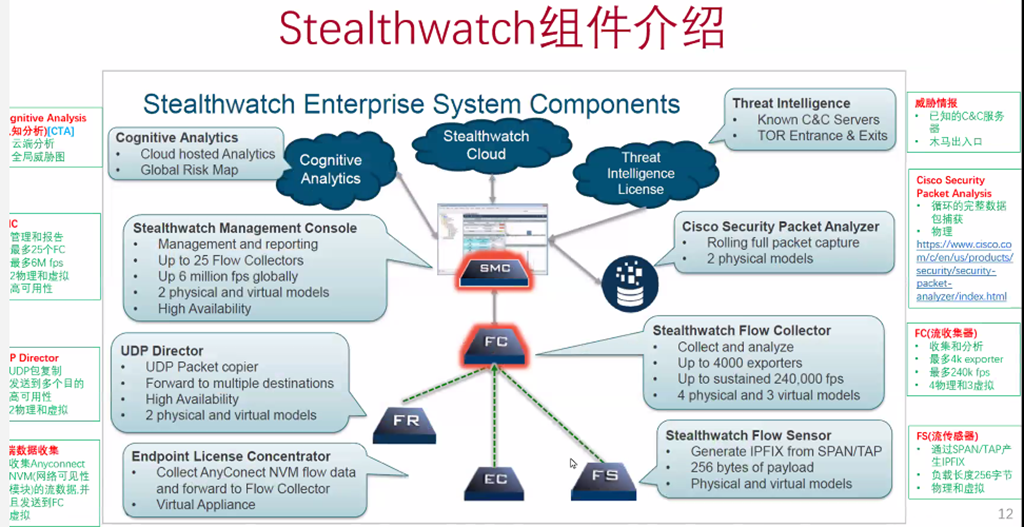

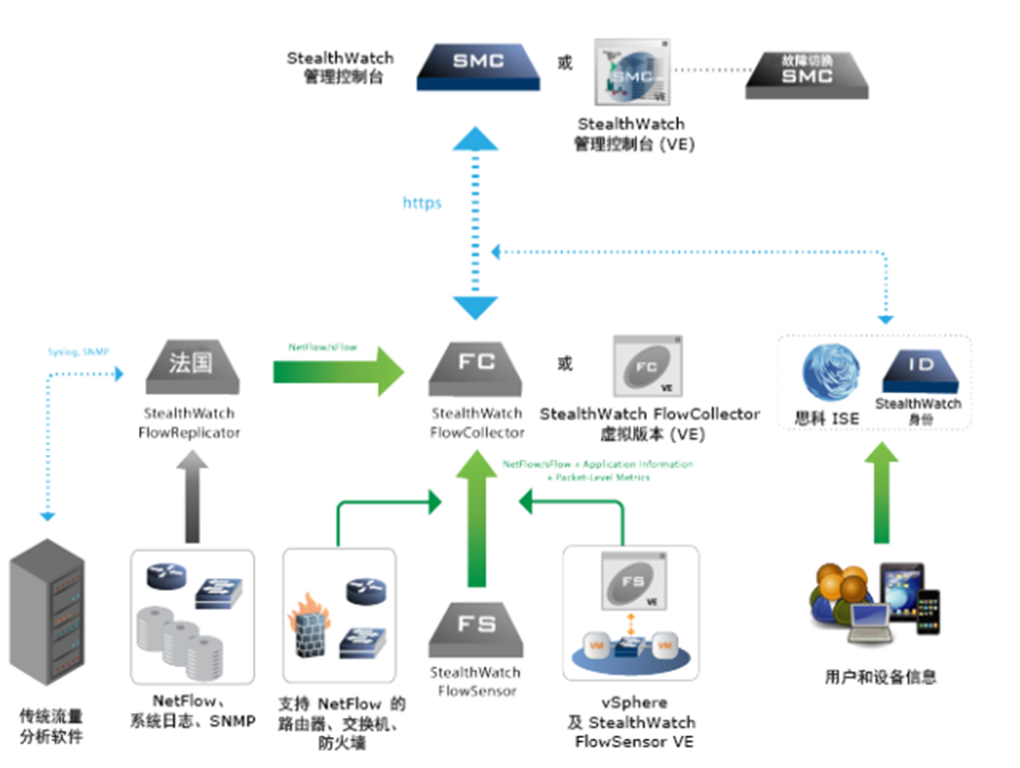

在stealth watch中主要有SMC[Stealthwatch Management Console],FC[Flow Collector],FS[Flow Sensor],UDPD[UDP Director] 这几个组件,如下图：

SMC：是stealthwatch的管理中心，其他几个部件均需要关联至SMC，SMC可以对其进行管理并配置；
FC：流量收集器，主要对各种netflow流量进行汇总并完成基本的分析及压缩，然后将这些数据交给SMC，SMC根据这些数据判断是否触发策略之类的操作；
FS：流传感器，可以将span的流量转换成netflow的流量，并发现FC，也可以串在网络中将流量变成netflow发给FC；

UDPD：netflow分流器，可以将netflow的流量发送给FC的同时也分流给其他的分析软件；


Stealthwatch中完整组件及简介如下

Cisco Security Packet Analysis：主要基于netflow的分析中有异常流量的抓的完整包；

Anyconnect：在安装NVM插件后，个人电脑也可向FC发送netflow的数据，这些数据可以包含流信息，产生这个流量的进程等更具体的信息；

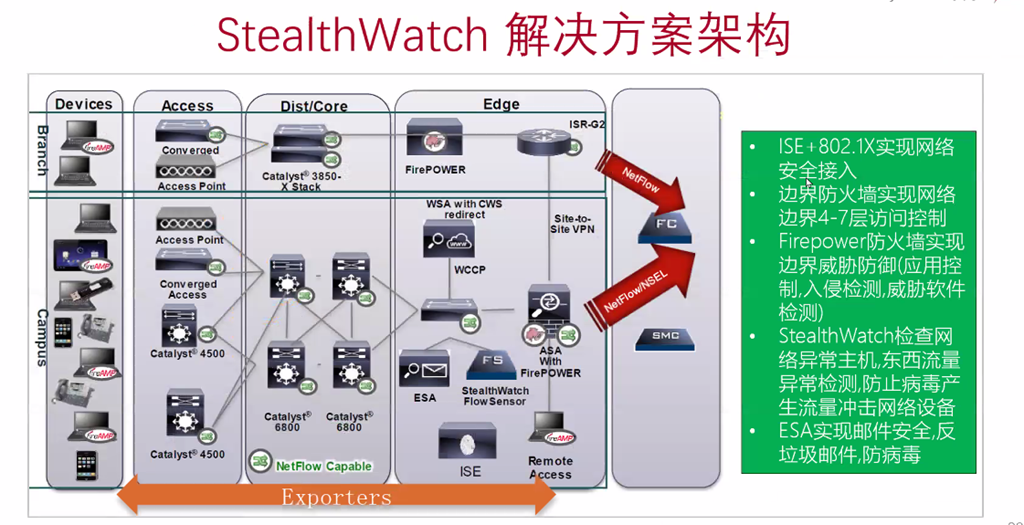

包含实际产品类型的架构图

SMC：有物理机也有VE版本，同时支持故障切换;
FC, FS, UDPS：有物理机也有VE版本；

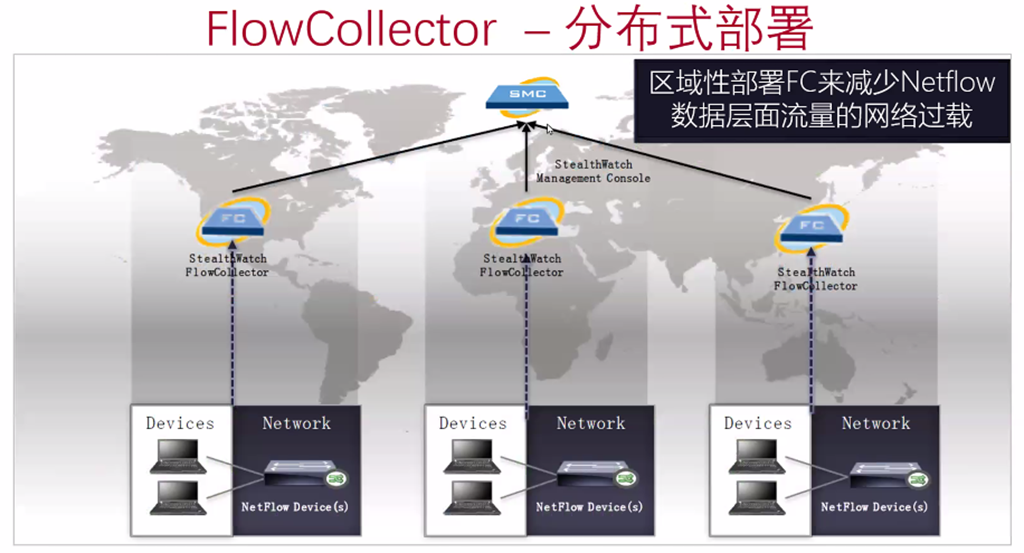

分布式部署

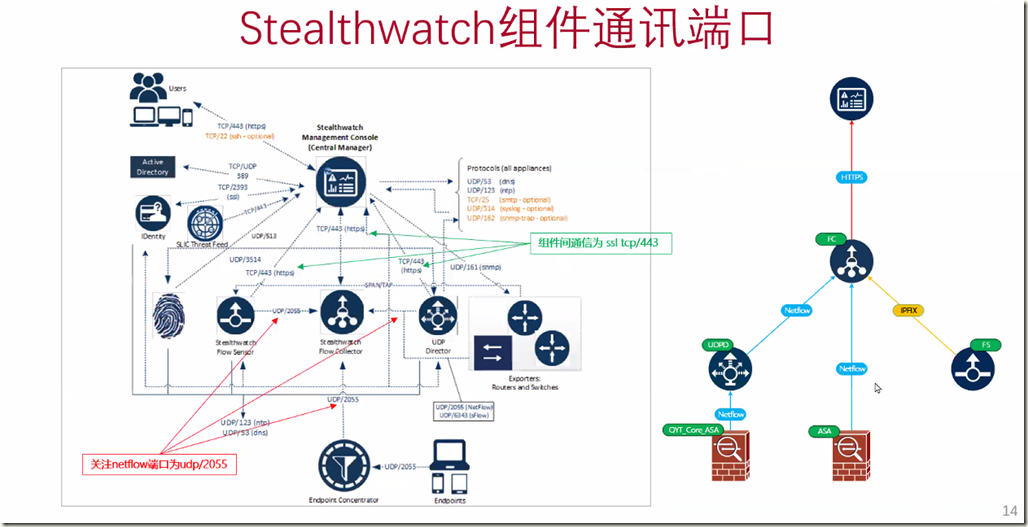

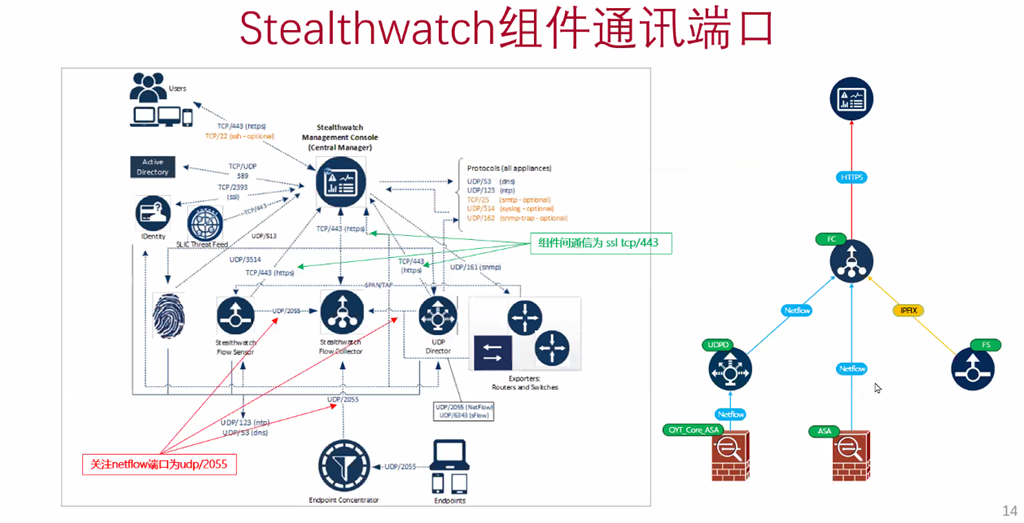

设备间通信的端口信息

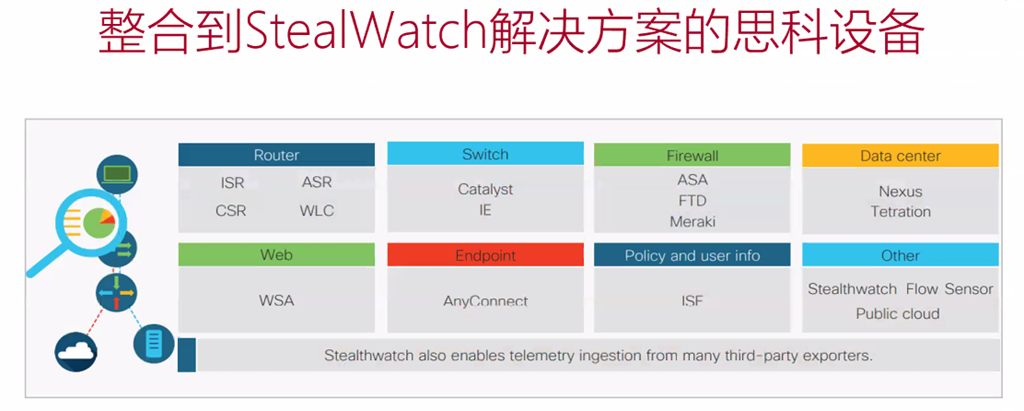

可以整合到Stealthwatch的设备


NetFlow简介

NetFlow是最初在Cisco路由器上引入的一个功能，它提供了在IP网络进入或者退出一个接口时收集网络流量的能力;通过分析NetFlow提供的数据，网络管理员可以确定流量的来源和目的地、服务的类别以及拥塞的原因；

NetFlow的类型

经典的键与非键

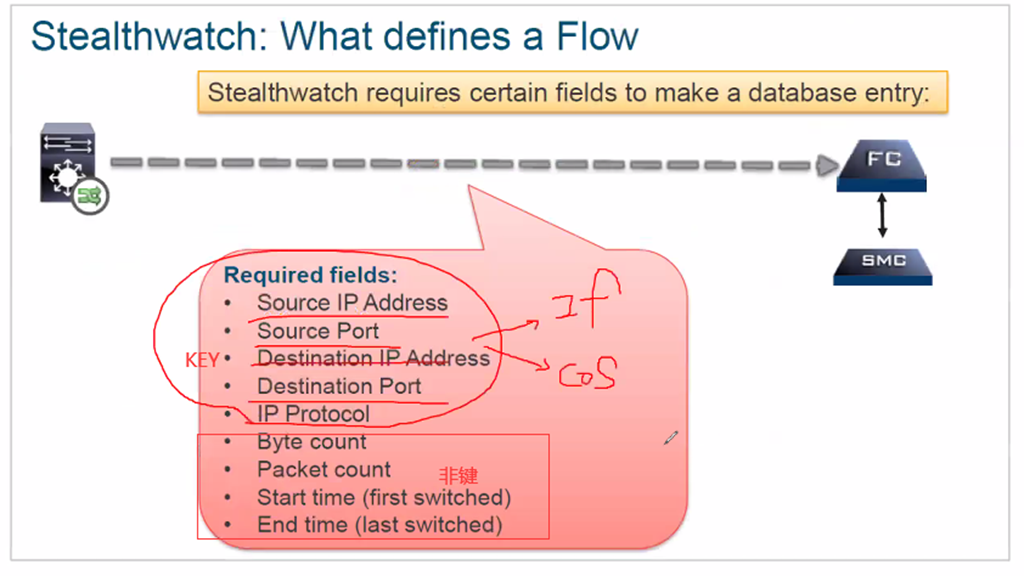

键：用来标记一条流，如经典的7键标记，下图中用了其中5个标记了一条流；

非键：非键定义了关注这条被标记的流的特征，如下图中关注了流量、包个数、开始时间及结束时间；


基于模板

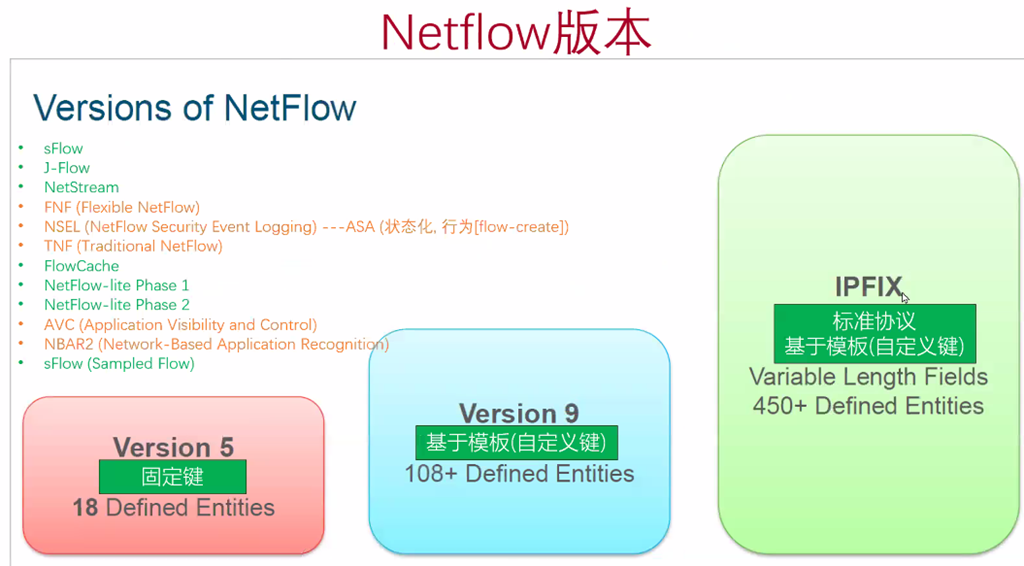

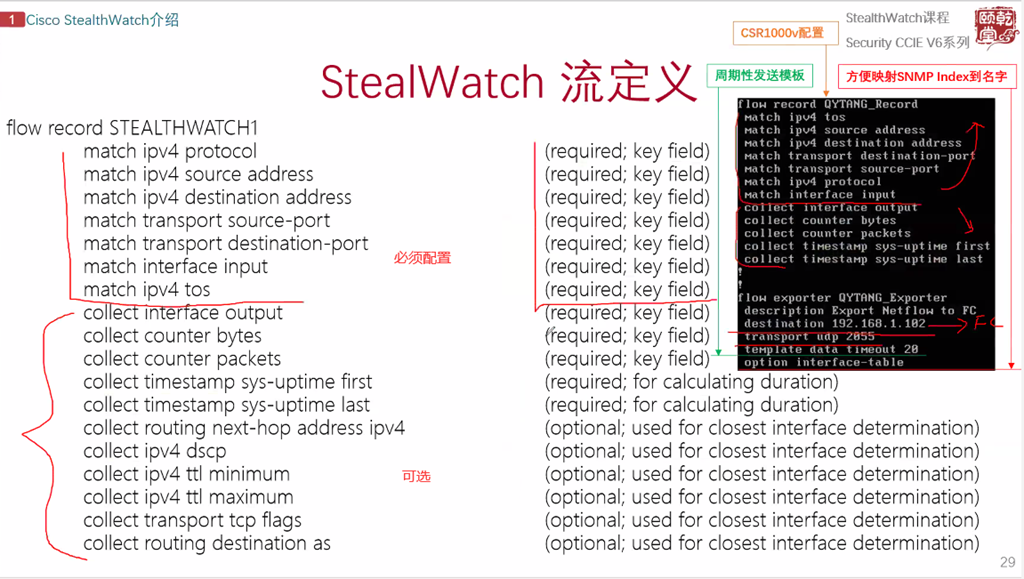

如下图，V5版本使用固定键；

而最新版的V9及IPFIX使用的都是基于模板的netflow，可以自定义键；


关于netflow采样的分析

如果目的是生成一个应用或协议的饼状图，或者流量波形图，在数量巨大及随机采样的前提下，获取的结果与非采样模式获取的值不会有太大的区别；

但是如果用来在大海里捞针，即在茫茫多的流量里抓到一小撮很短暂的异常流量，采样就不好使了；

Stealthwatch与netflow流

Cisco官方的netflow的推荐配置

template data timeout 20：设置模板数据的超时时间为20s，即设备向fc发送netflow的间隔，如果FC因为某些原因没有收到设备发过来的netflow模板，可以在较短时间内从新收到；

option interface-table：发送snmpOID与接口名称的映射，netflow发的是snmp的端口的oid信息，配置此项可以让设备显示的是设备的端口名称而非OID；

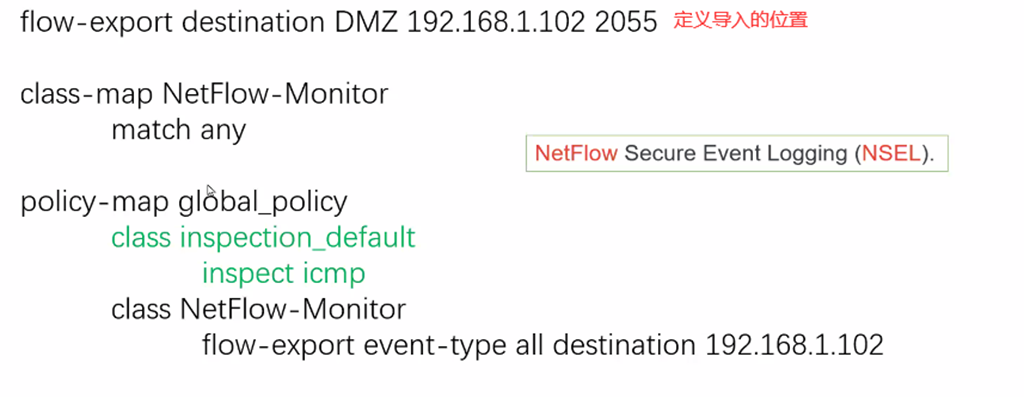

ASA Netflow Export

Netflow的一种类型，多了流删除，流创建之类的信息同时发过去，即多了些字段

stealwatch对流进行的处理

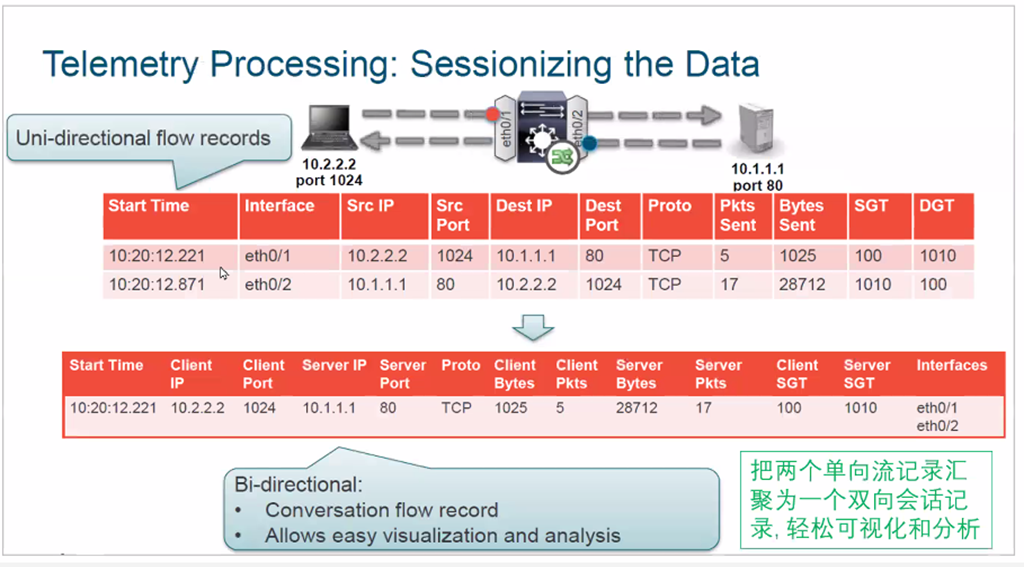

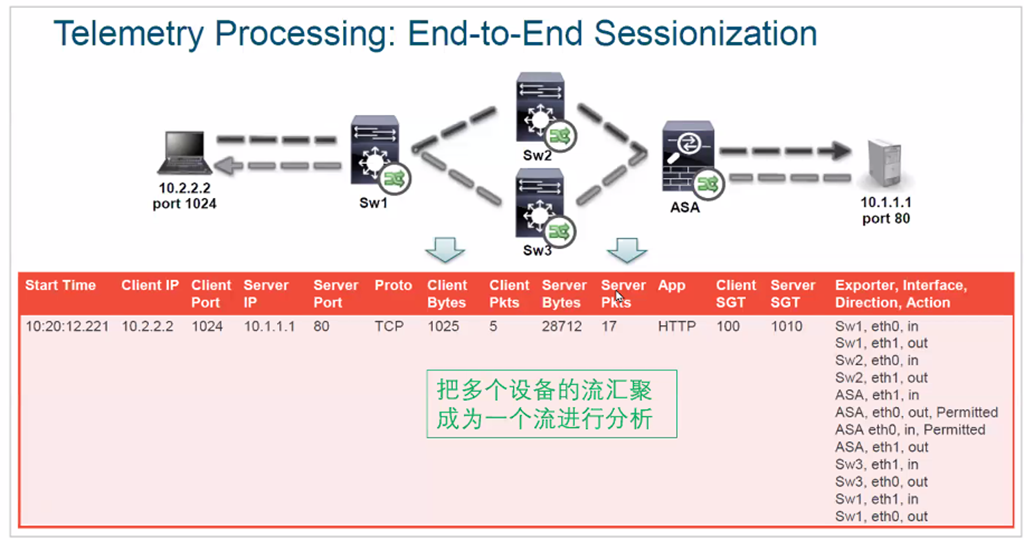

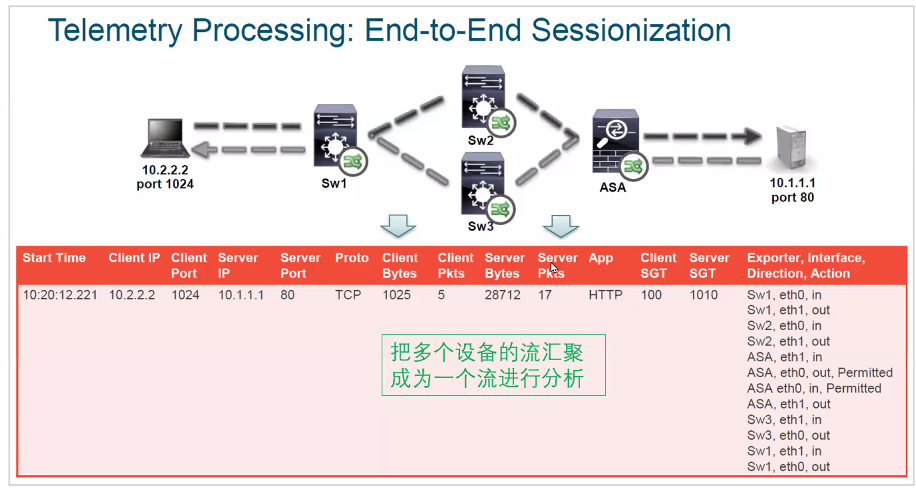

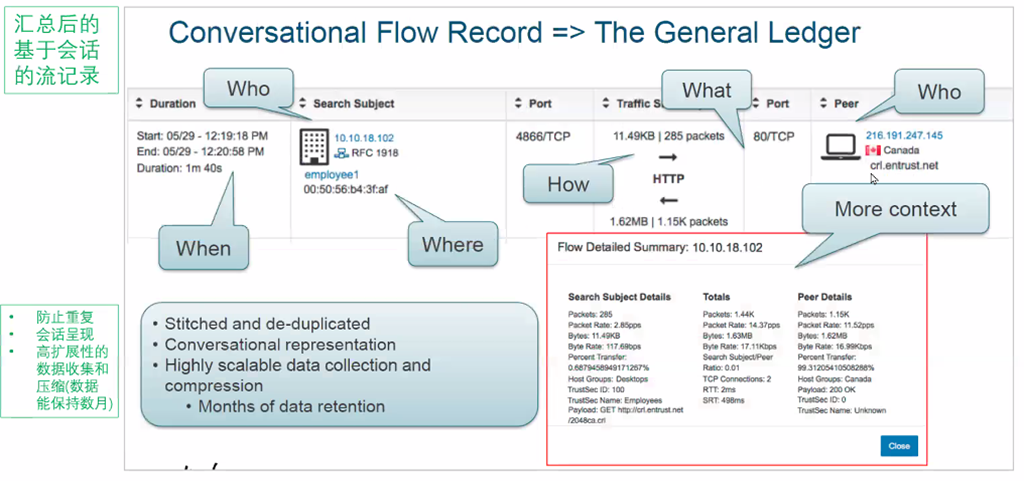

netflow是无状态化的，双向调用产生的是两个流，stealwatch会对双流量进行汇聚，


把多个设备的流量聚成一个流进行分析


数据经过高度的压缩及处理

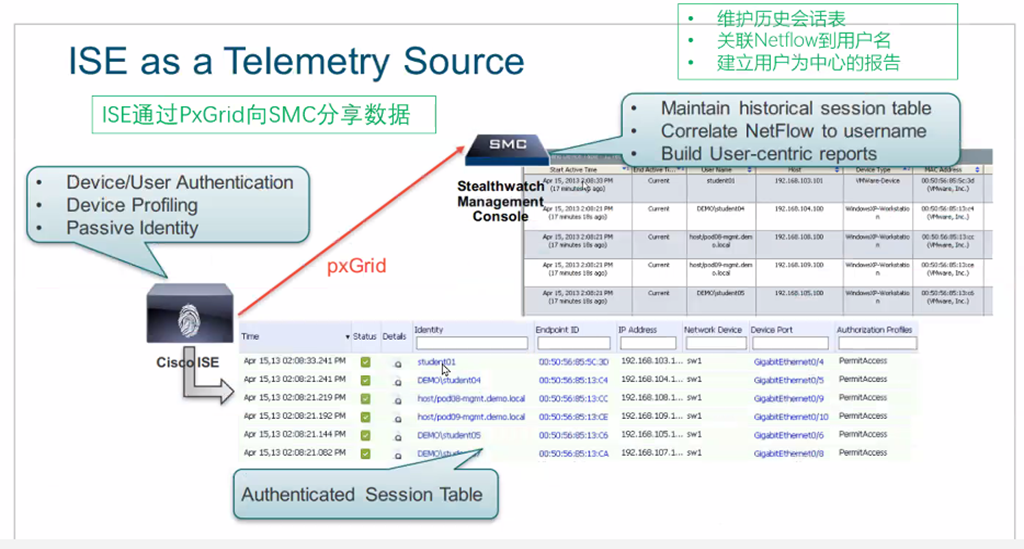

与ISE联动，生成基于用户的流及报告


加密流量的分析方案

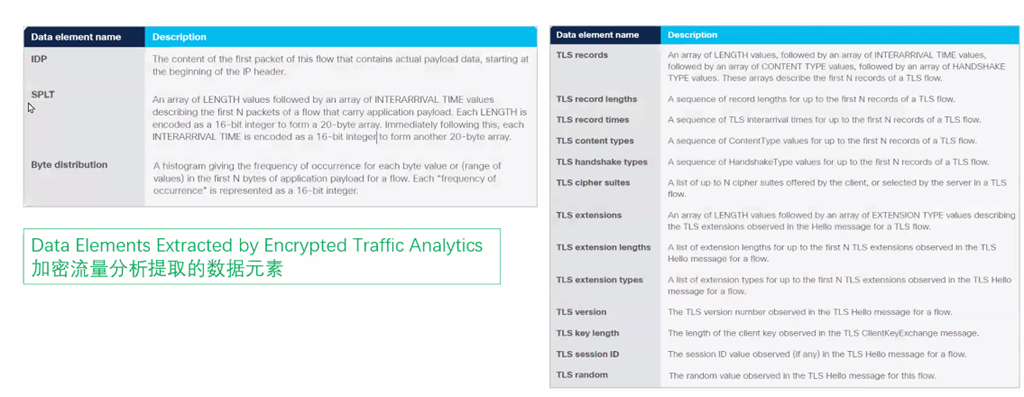

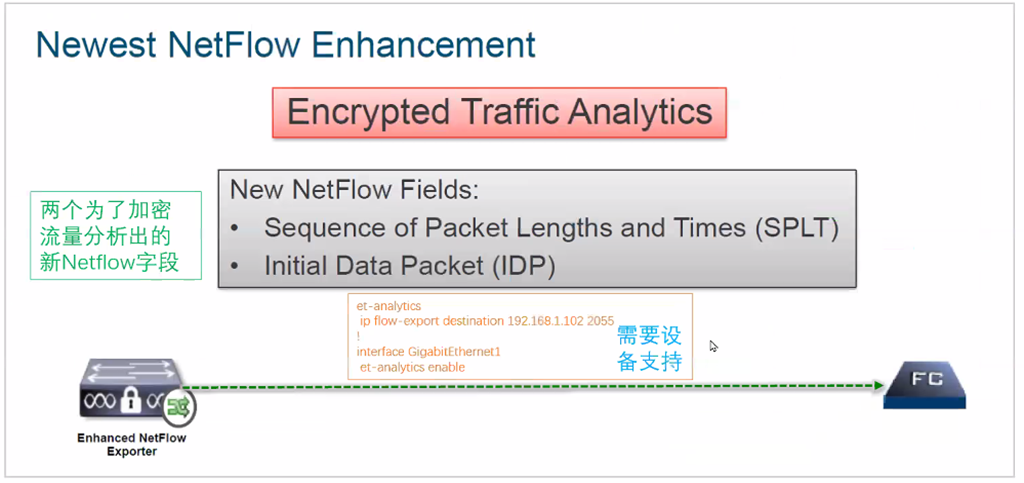

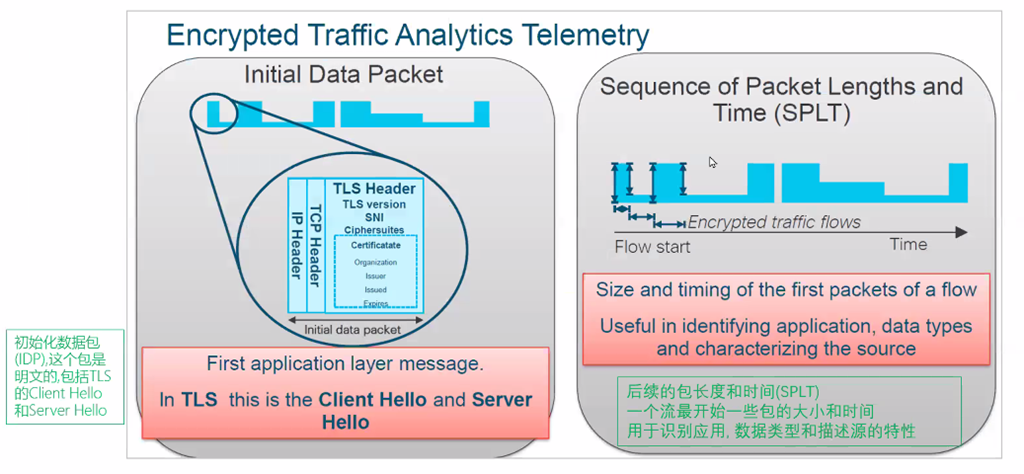

首先设备需要支持netflow发送两个特殊字段，目前只有较新的设备才支持；


主要分析加密流的前几个未加密包及加密的包的相关特征


具体收集的数据

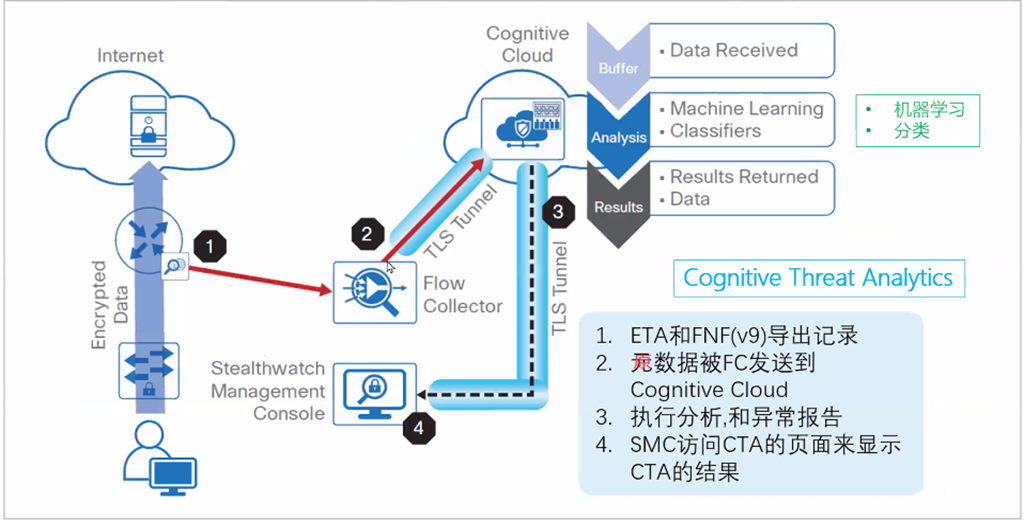

然后将这些流量发送至云端进行大数据分析

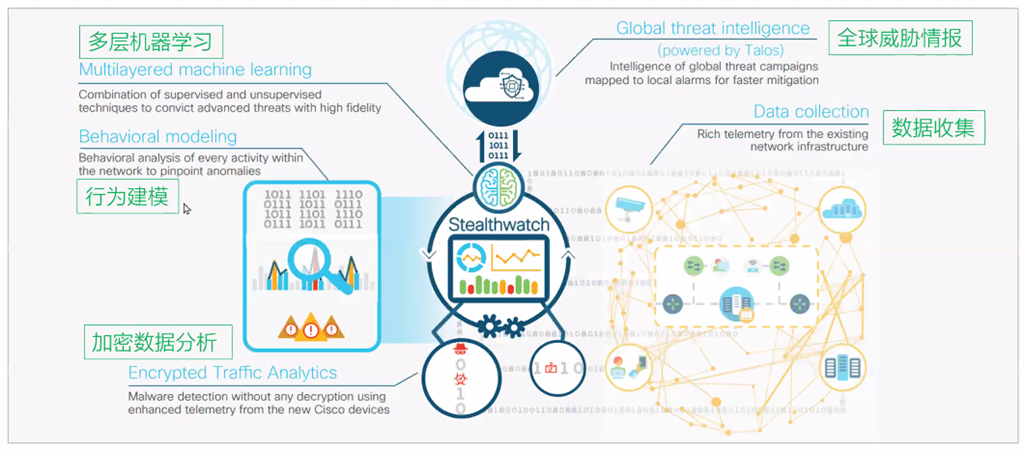

整体的解决方案

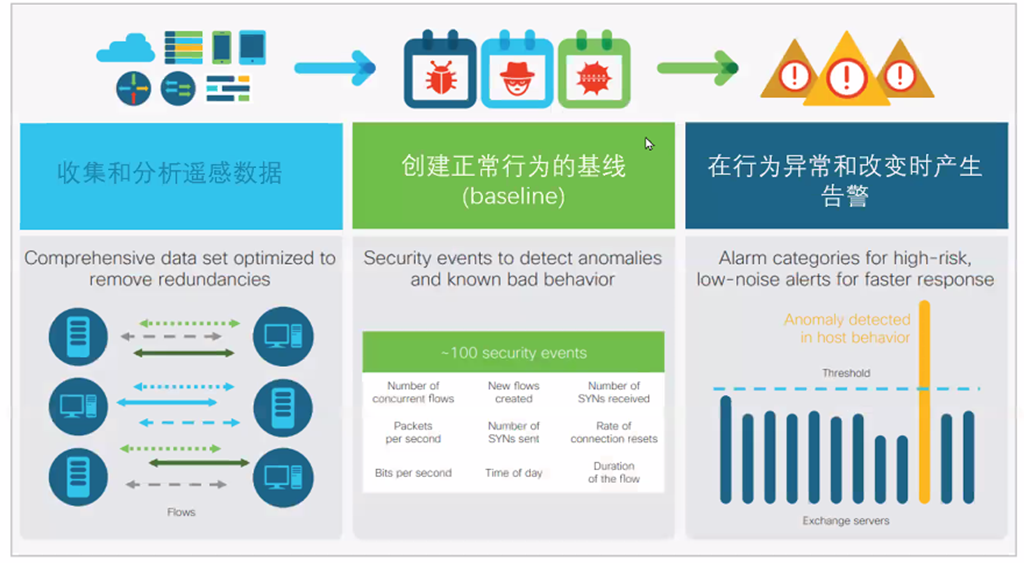

行为建模方案


总结

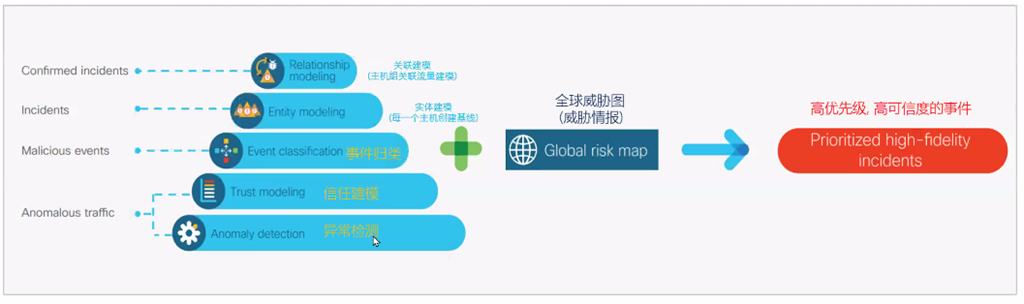

总体来说，大流量->netflow->fc压缩分析->建模分析->大数据分析->给出较准确的告警信息；


部署

设备的安装

思科官方提供的解决方案有两种：使用物理设备来构建Stealthwatch，也可以通过安装虚拟应用来构建。本文选择使用虚拟应用的方式。官方推荐的虚拟构建方案有VMware vSphere和KVM两种方式，这里选择了前者。对于VMware vSphere，Stealthwatch的镜像支持v6.0及以后的版本，官网下载地址戳这里

配置最低需求

总体的需求大概36GB，SMC需要16GB，FC需要16GB，FS需要4GB，通常配置64GB；硬盘根据自己的方案确定。通常默认的都是最小的量，配置可增加，但尽量不要减少；如果自己的接口流量很大，可以选择带结尾带数字的版本下载，性能有所不同。

vSphere部署

首先安装ESXI系统，这是VMware vSphere方案的基础；

刻录好一张光盘，直接引导安装。这里使用ESXI 6.5；

安装完成之后，给ESXI设置一个IP；

然后在WEB端通过设置好的IP即可访问ESXI。

Stealthwatch的各部件的部署

FC

创建新的虚拟机，选择从OFV导入镜像，基本一路使用默认选项。上传到ESXI之后，完成之后会开启并运行，停止在初次配置界面，配置IP、子网掩码、广播地址、网关。确认配置信息之后，系统会自动重启，接下来访问前面配置的IP地址，在web界面进一步配置DNS、时间服务器、修改密码等。确定配置后自动重启。

最后使用设定好的账号和密码重新登录，在“Configuration”-“Management Systems Configuration”中勾选“Accept connections from any management system”，允许接收所有的管理系统的连接。（或者自定义配置）

FS

Flow Sensor顾名思义，像是一个网络数据的传感器。一般应用场景：部署在防火墙之前。监控对或尝试对防火墙造成威胁的通信；部署在防火墙之后。监控是否有防火墙的绕过发生；部署在敏感区域的汇聚点，防止内部有高权限的人员造成内部威胁。

创建新的虚拟机，选择从OFV导入镜像，基本一路使用默认选项。上传到ESXI之后，完成之后会开启并运行，停止在初次配置界面，配置IP、子网掩码、广播地址、网关。确认配置信息之后，系统会自动重启，接下来访问前面配置的IP地址，在web界面进一步配置DNS、时间服务器、修改密码等。确定配置后自动重启。

最后使用设定好的账号和密码重新登录，在“Configuration”-“Management Systems Configuration”中勾选“Accept connections from any management system”，允许接收所有的管理系统的连接。（或者自定义配置）

SMC

该机器主要是作为管理工具。部署的顺序应当在FC和FS之后，因为它配置时需要填写前两者的信息，并进行关联。

创建新的虚拟机，选择从OFV导入镜像，基本一路使用默认选项。上传到ESXI之后，完成之后会开启并运行，停止在初次配置界面，配置IP、子网掩码、广播地址、网关。确认配置信息之后，系统会自动重启，接下来访问前面配置的IP地址，在web界面进一步配置DNS、时间服务器、修改密码等。

然后配置要关联FC和FS，设定警报接收的邮箱，设定SNMP等等操作。最后重启完成配置。

网络

通过虚拟路由器，将三个管理IP连接在一起，映射给一个物理网卡1。然后再新建一个虚拟路由器，将FS监控流量的接口映射给另一个物理网卡2，将要监听的流量发向物理网卡2。

注意：安装好虚拟机之后，不要再去安装VMware Tools，这么做会破坏掉原本集成的工具。

ESXI导入ovf文件的坑

ESXI 6.5在使用ovf方式部署的时遇到了一个问题，stealthwatch提供ovf不被ESXI识别。打开浏览器调试工具，然后命令调试器下查看究竟发生了什么问题。错误出现在main.js的331行，意思是在分配存储的时候，无法识别标签的references标签，导致安装过程卡在分配存储空间的地方没有办法推进，通过比对VMware Workstation pro产生的ovf，最后确定这个问题是VMware自家产品不兼容造成的。ESXI中验证数据的js脚本只能识别特定的ovf文件。

解决办法：
先将虚拟机导入到VMware Workstation pro，然后再将其导出，产生一个新的ovf，这个新的ovf对ESXI来说是可用的。

组件的初始化

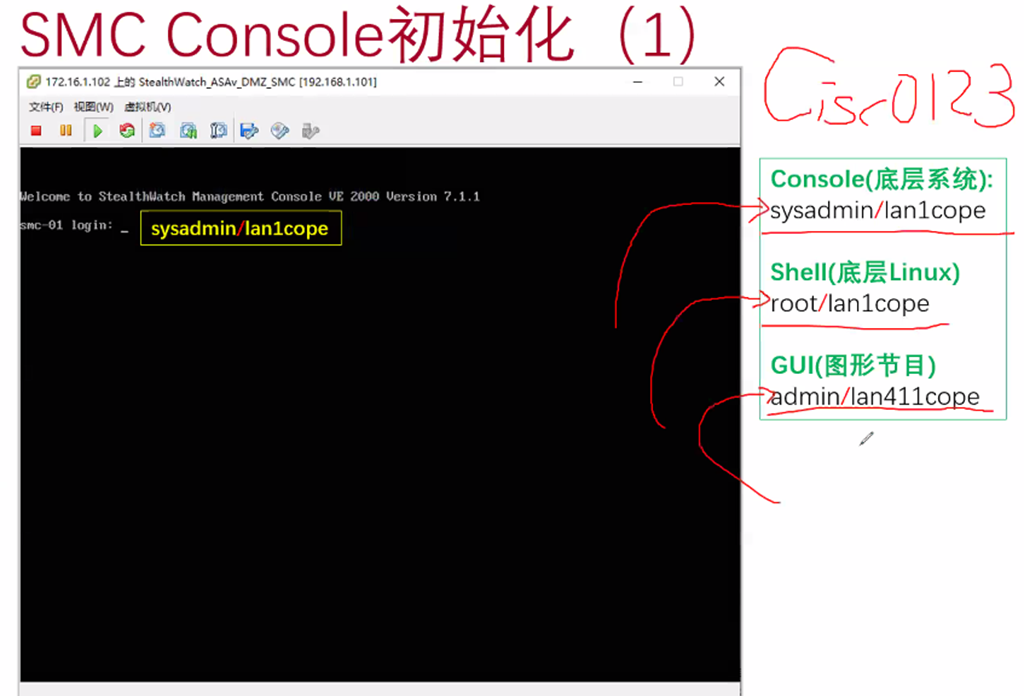

所有组件的初始密码分为三个，进入系统Console，进入底层Linux的shell，进入GUI图形化界面[建议使用chrome浏览器]的；

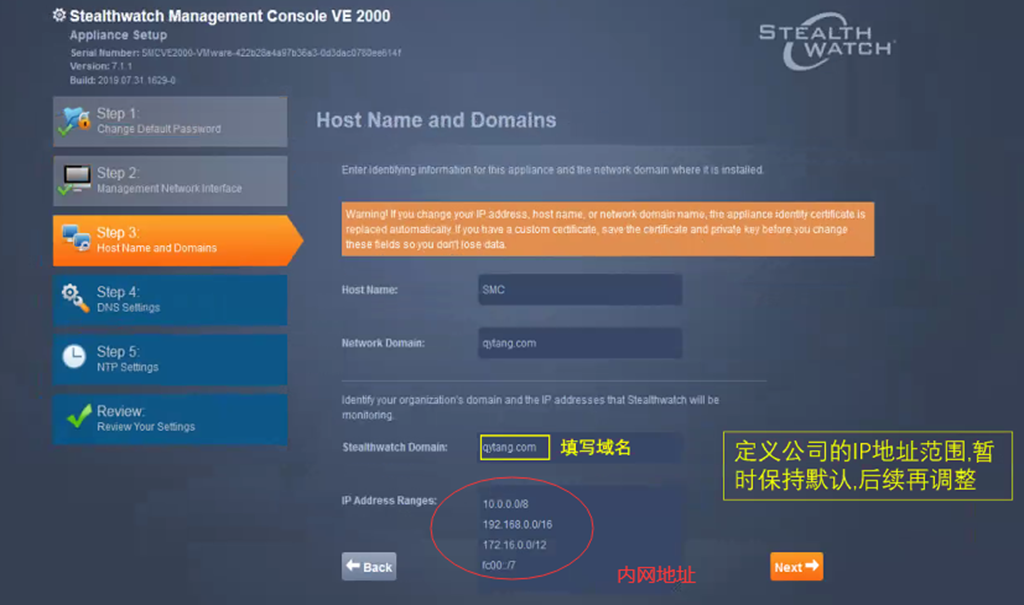

第一步：所有组件需要进入Console层配置地址/掩码/网关/名字/域名[名字-比如北京的网，上海的网]

第二步：所有组件需进入GUI页面进行初始化

range：指的是内不的ip地址范围；


除了SMC以外，其他设备在第5步重启后会进入第六步，即关联SMC；

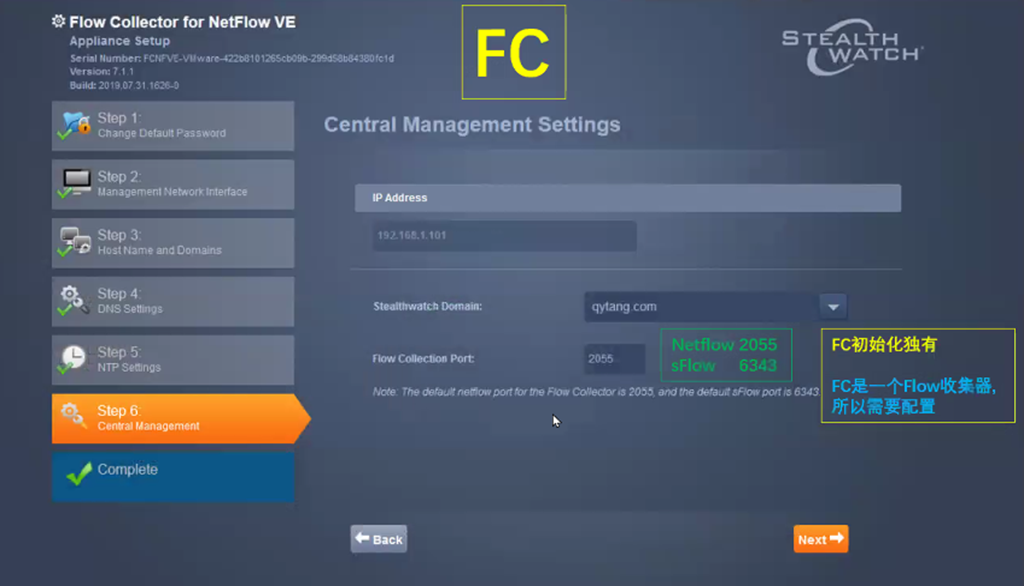

FC需要手动关联域及配置netflow收集端口；

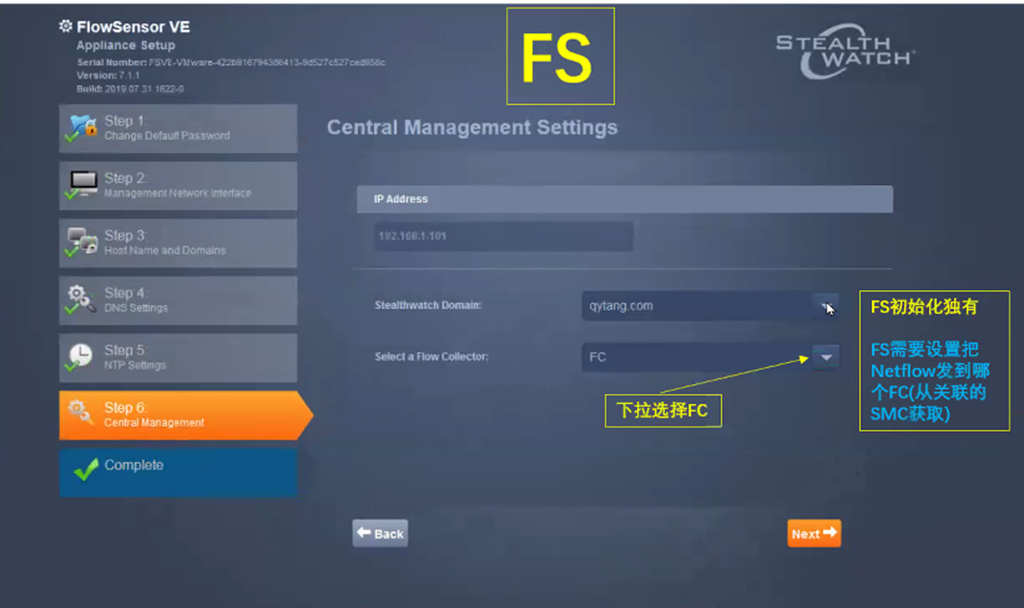

FS需要在FC成功关联SMC后，则FS能从SMC中提取FC相关信息，因为FS要知道它的流量发向哪个FC；

UDPD只需要关联SMC即可，完成关联后，需要web配置背向接口的IP及netflow流指向FC；

注:所有设备完成关联后，可以统一由SMC进行管理配置。

FC


FS


UDPD

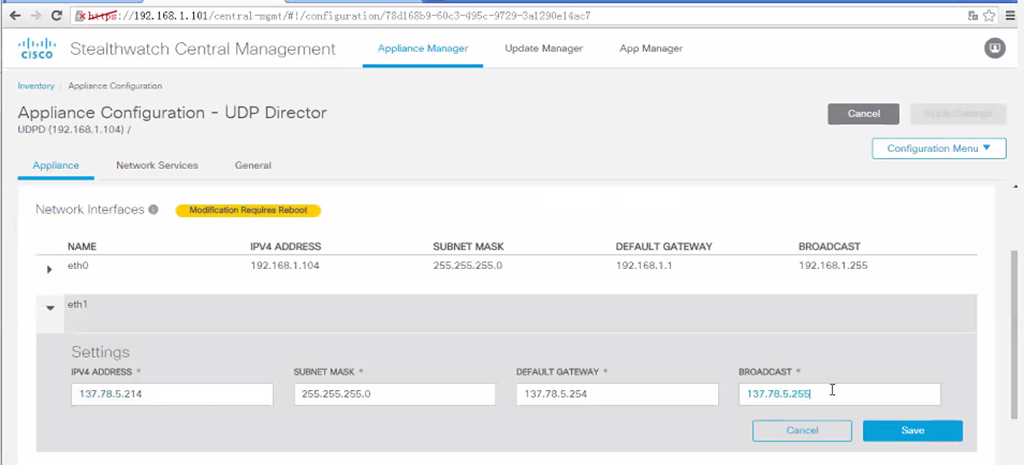

配置背向接口IP

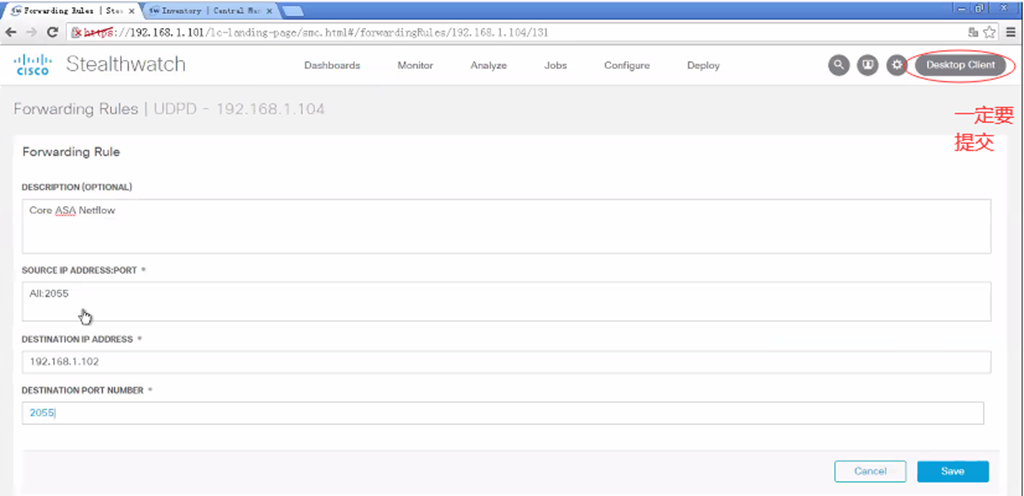

齿轮->udpd的策略->配置转发策略->新建策略

配置转发策略，将去往udpd的流量转到fc上面

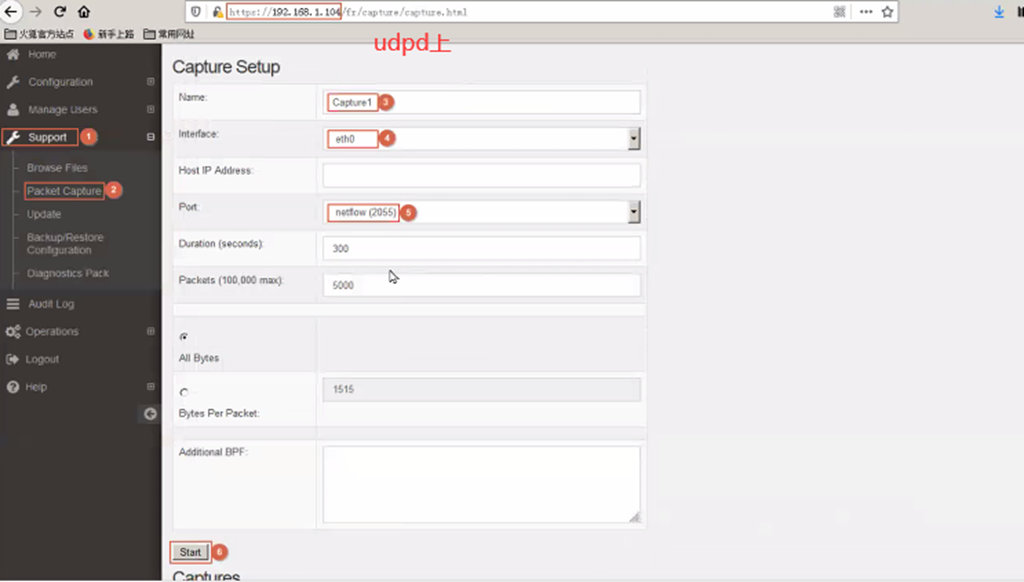

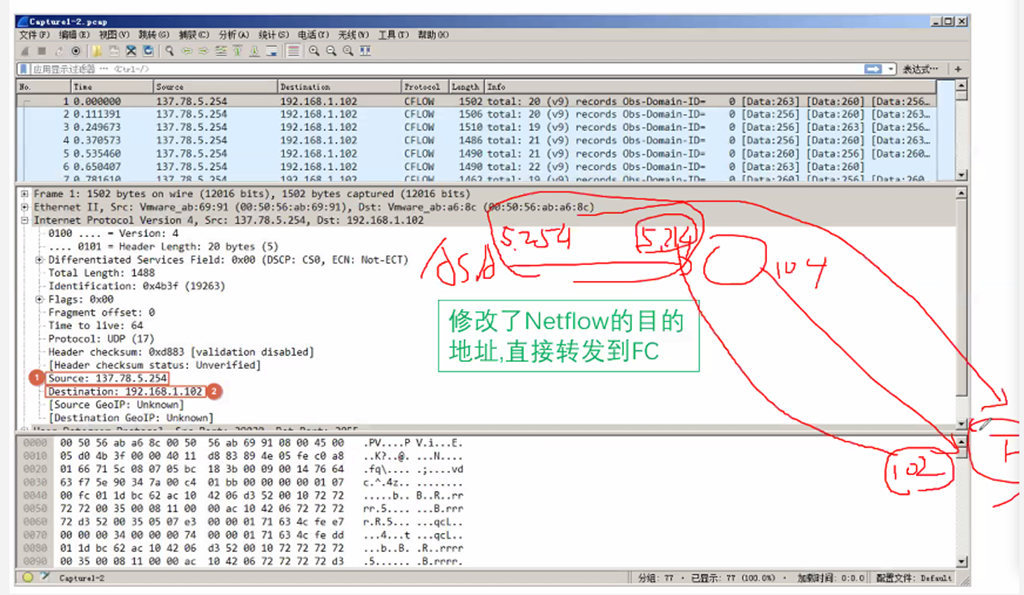

可以在udpd上使用抓包工具，然后可以看到流量是否导到fc上


注意:抓包的显示，可以看到udpd将目的地址替换成fc的接口地址了，原来的目的地址为udpd连接asa的流量；


web页面介绍

简单使用

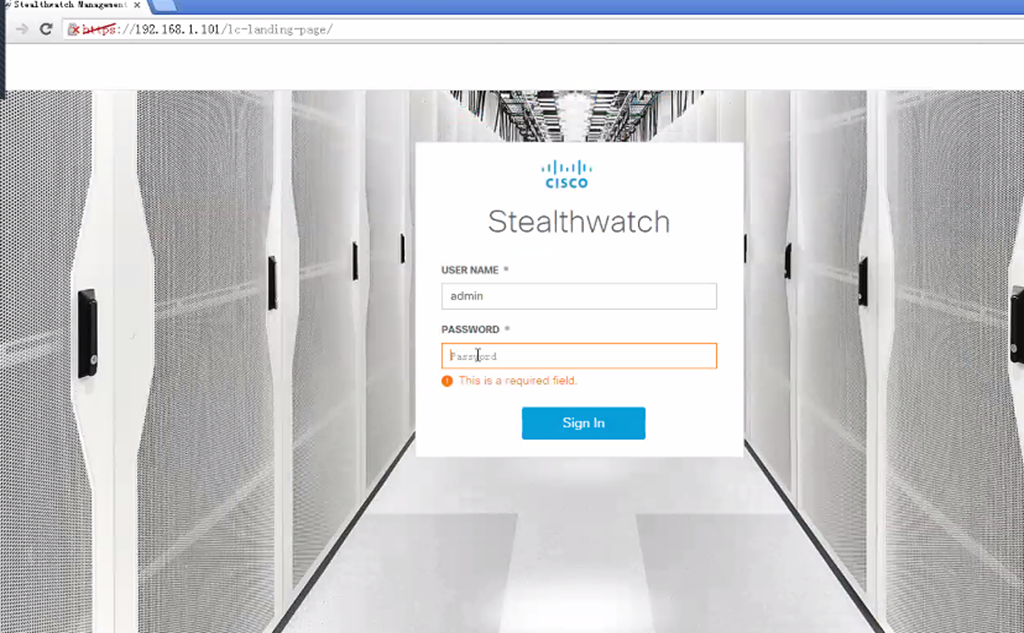

登录页面-建议使用chrome

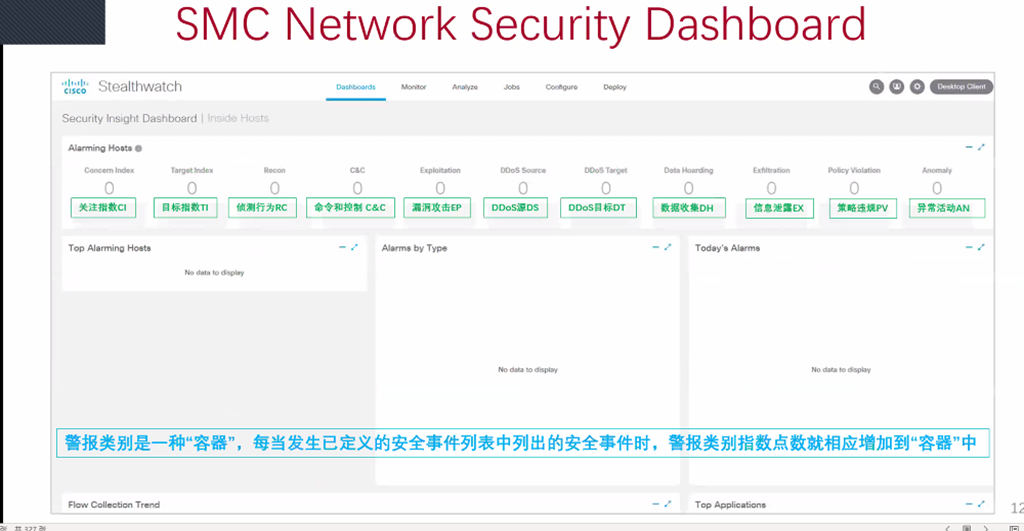

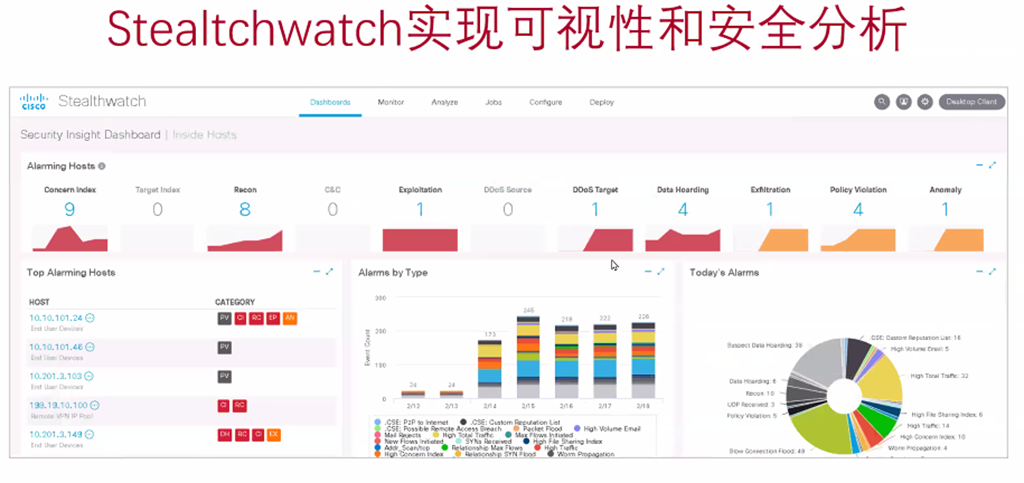

主页面及标签的参数的简介


主界面标签的详细介绍

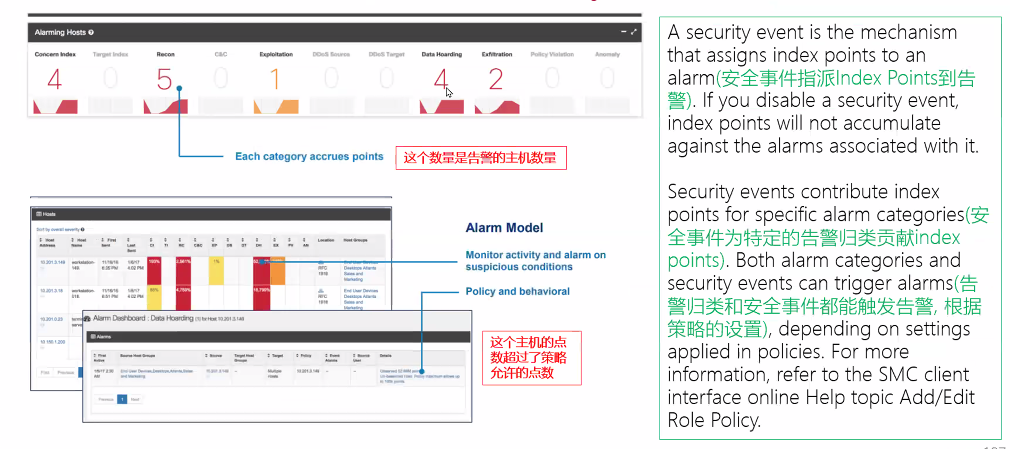

关注指数CI：由源主机触发 目标指数CI：由目的主机触发

主机超过了100%<100%是多少呢，是由策略来决定的>的index points就会触发关注，会出现在告警中.

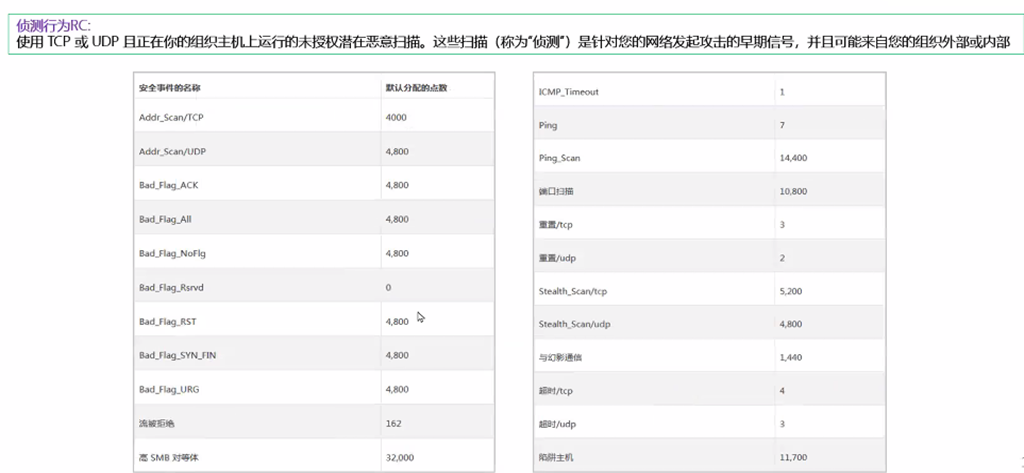

侦测行为RC

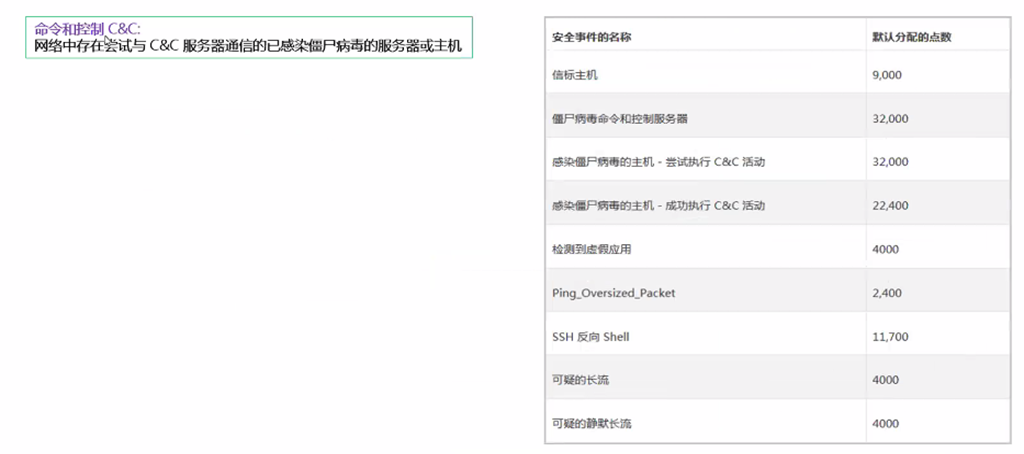

命令和控制C&c

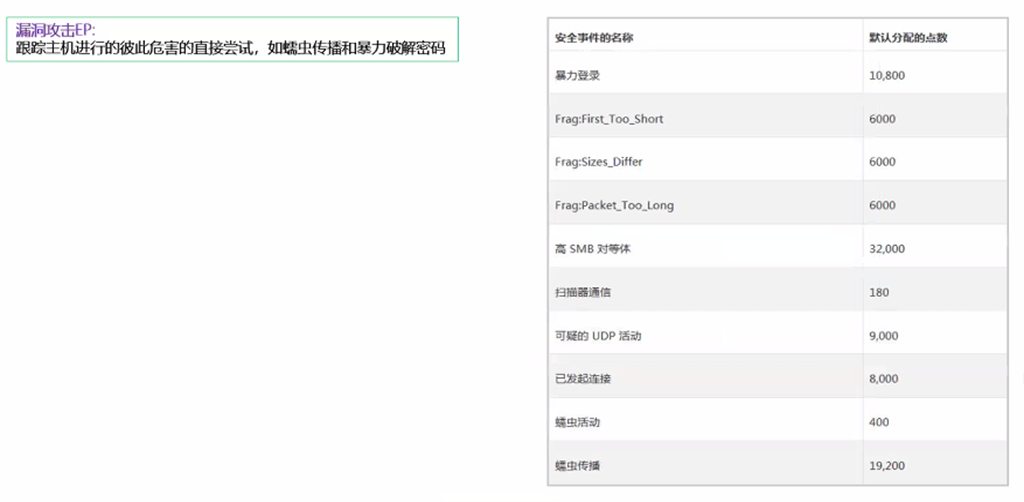

漏洞攻击EP

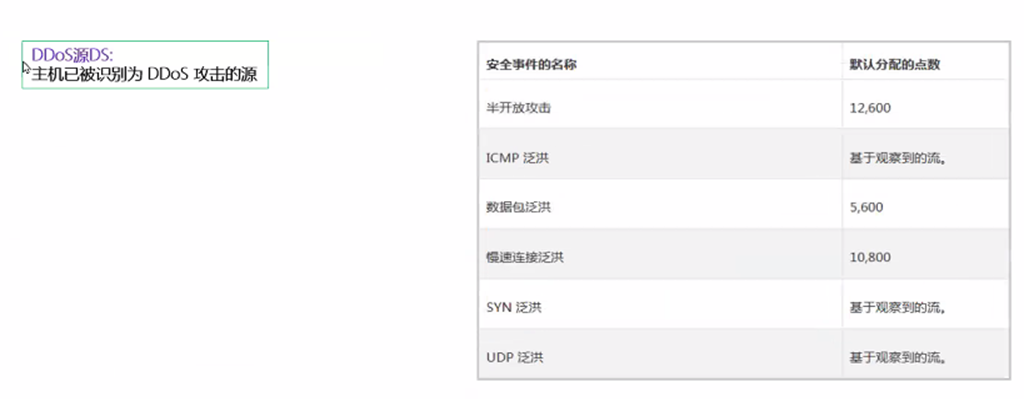

DDOS

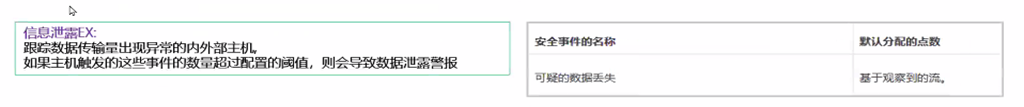

信息泄露EX

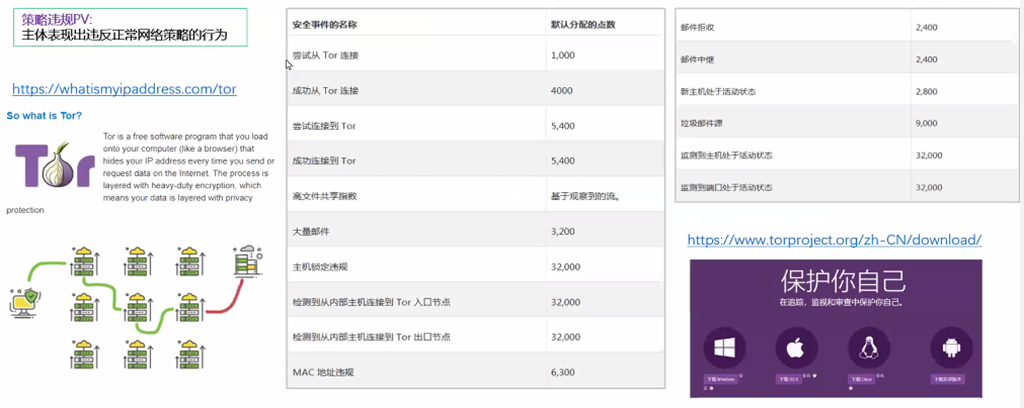

策略违反PV

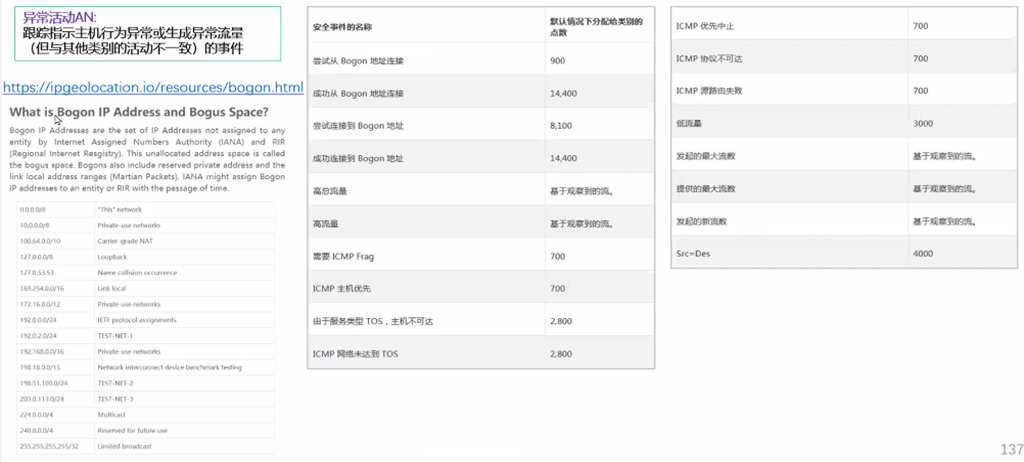

异常活动AN


web页面加载新功能

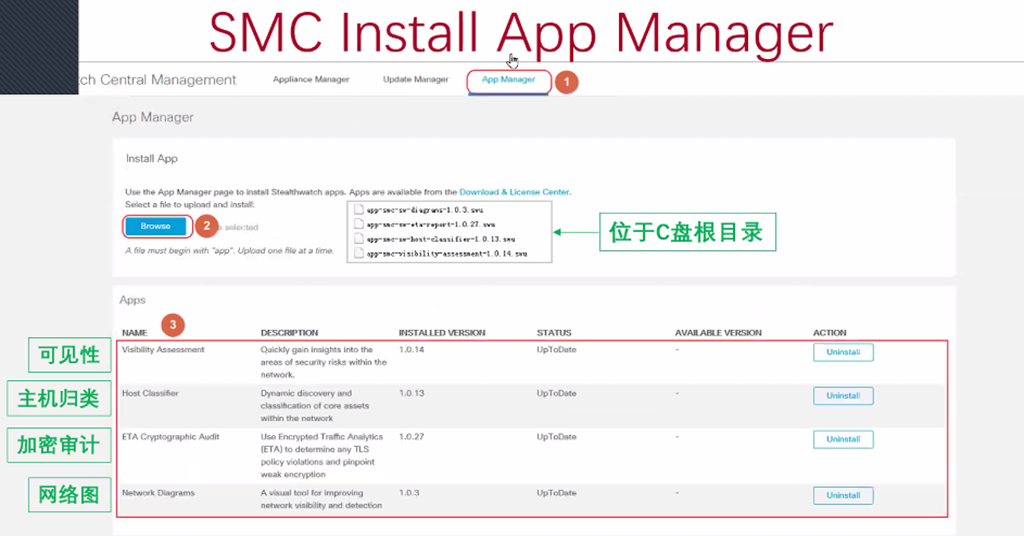

可以将整个SMC看做一个容器，SMC是可以通过安装app去增加新的功能的；

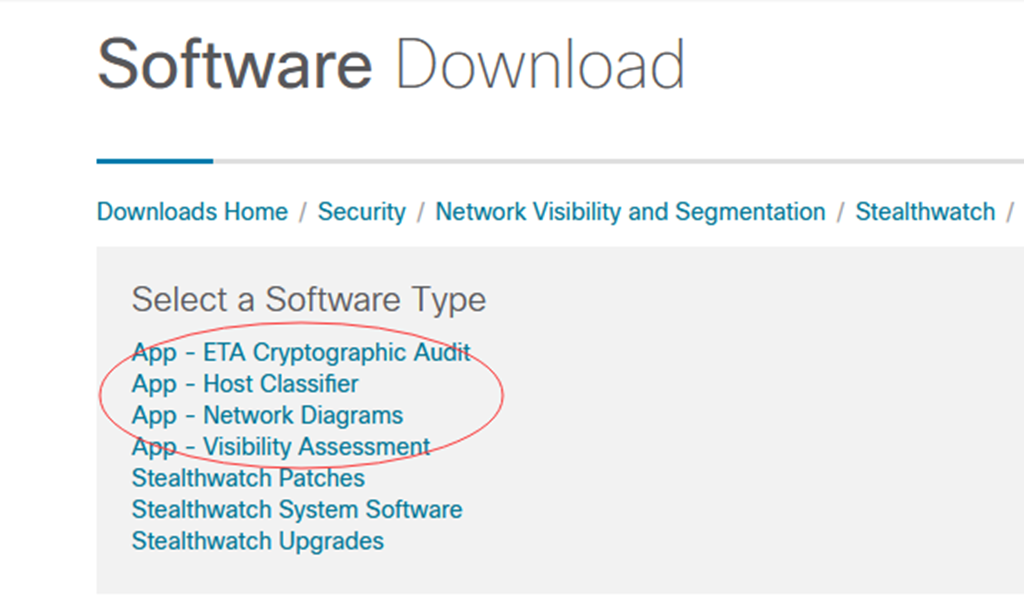

新功能官网下载链接：https://software.cisco.com/download/home/286307166/type


右边齿轮->进入Center Management/APP manager /上传cisco官网的下载的app

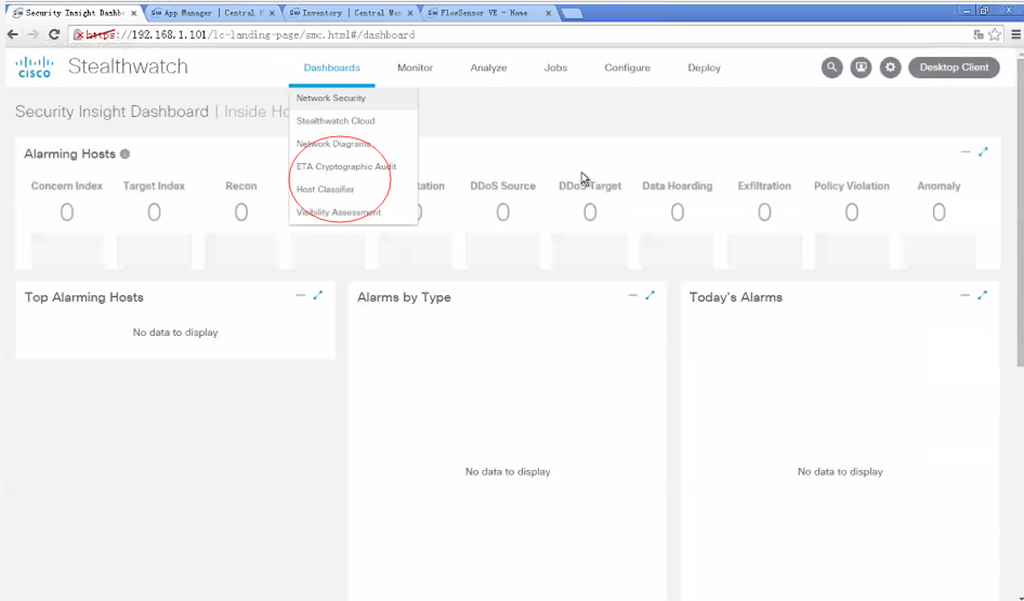

所有关联结束后，可以看到多了很多的功能


配置

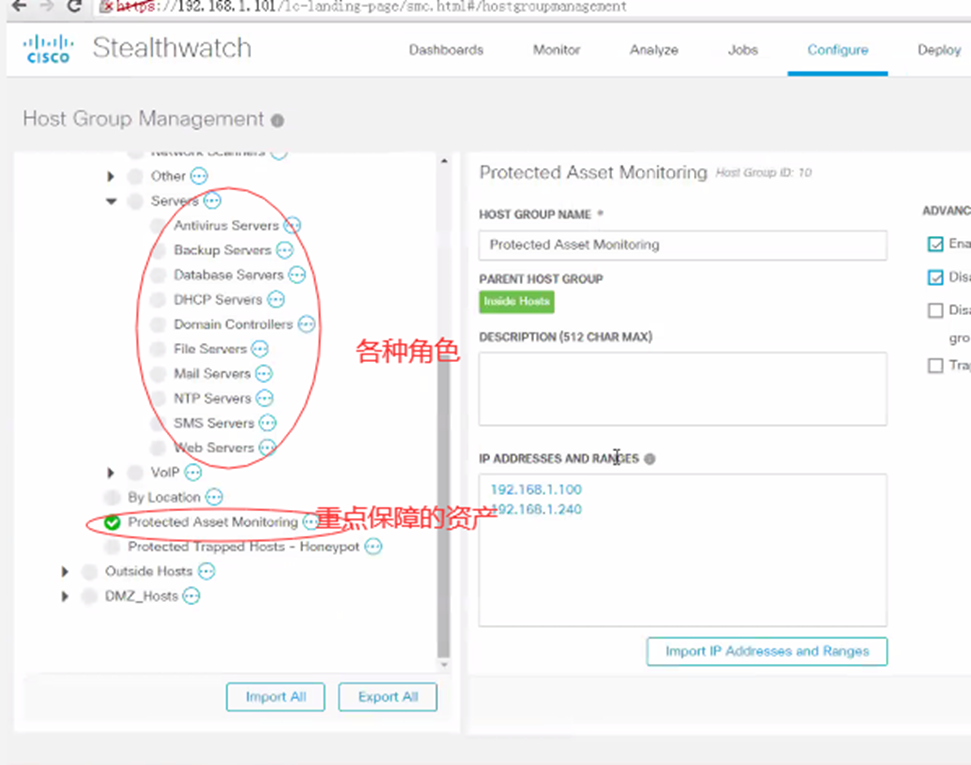

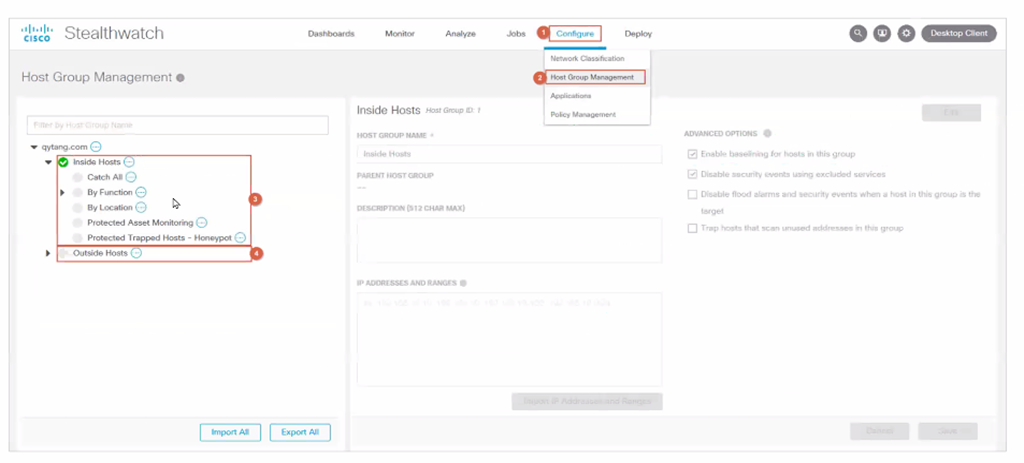

主机组配置

如图，主机组默认已经有inside及outside


inside用于配置现网内部的设备对应角色信息

inside 默认勾选enable baselining for hosts in this group []

注:inside设备中有基于DHCP的不建议勾选

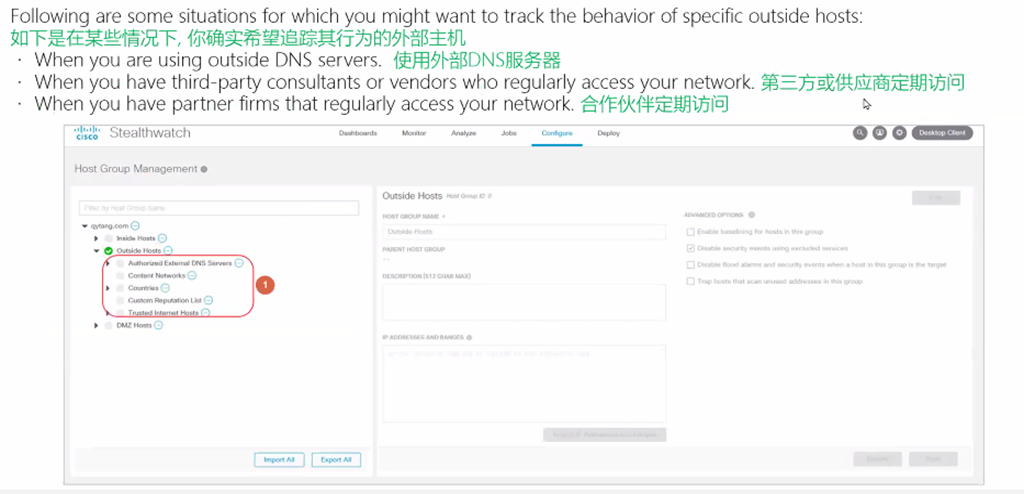

outside相对应的用于存储外部的一些角色信息

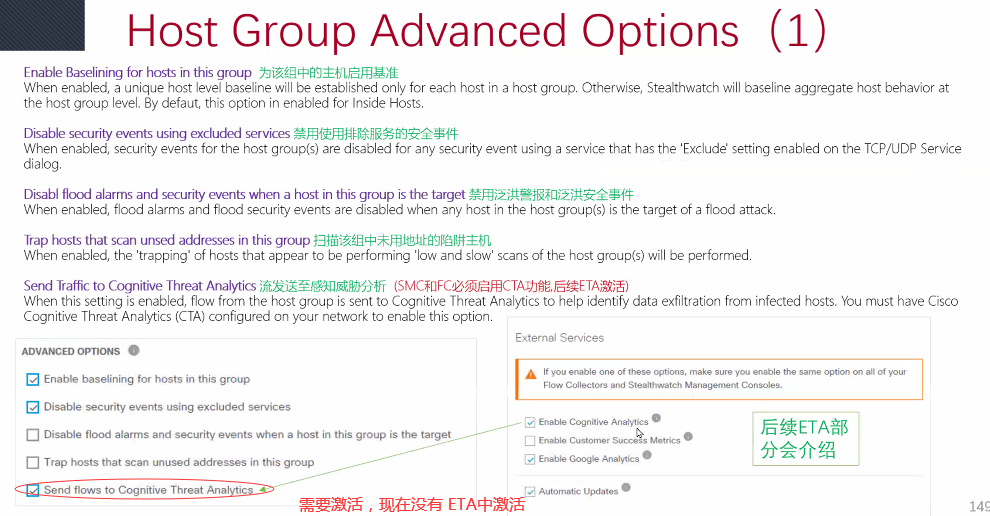

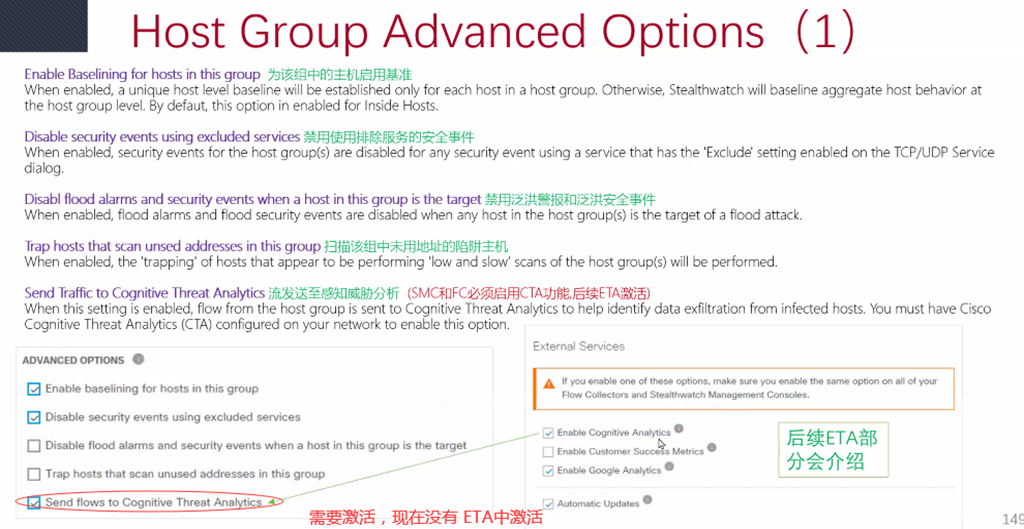

主机组选项介绍

注：第五选项需要特殊条件才能激活，一般不存在的；


主机组配置步骤：

首先在inside主机组内，对相应的设备按照现网环境进行配置，内网啊，VPN，DNS，NAT-Gateway[填的是转换后的地址] ；

可以建最外层的分组，也可以在inside及outside内定义一个用户特殊需要的，或者会赋予特殊策略的组；

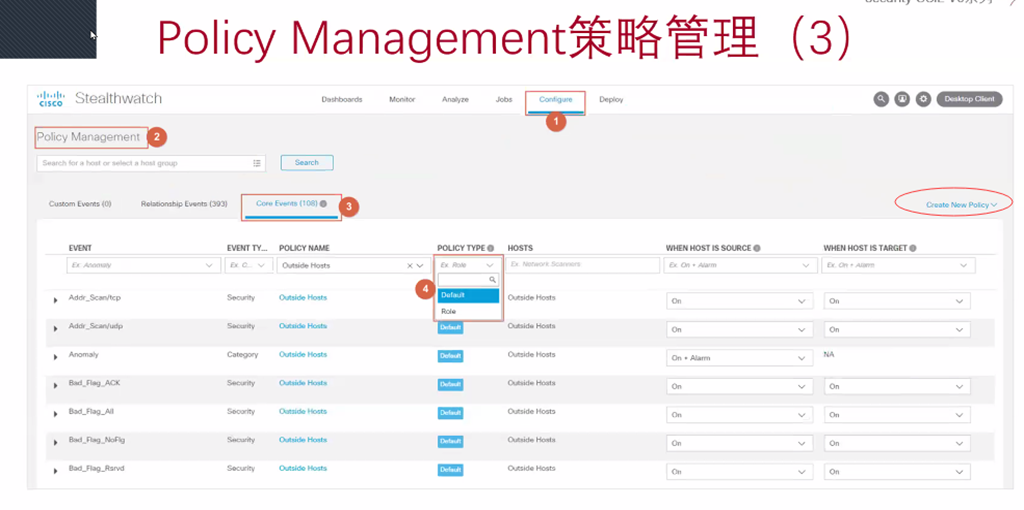

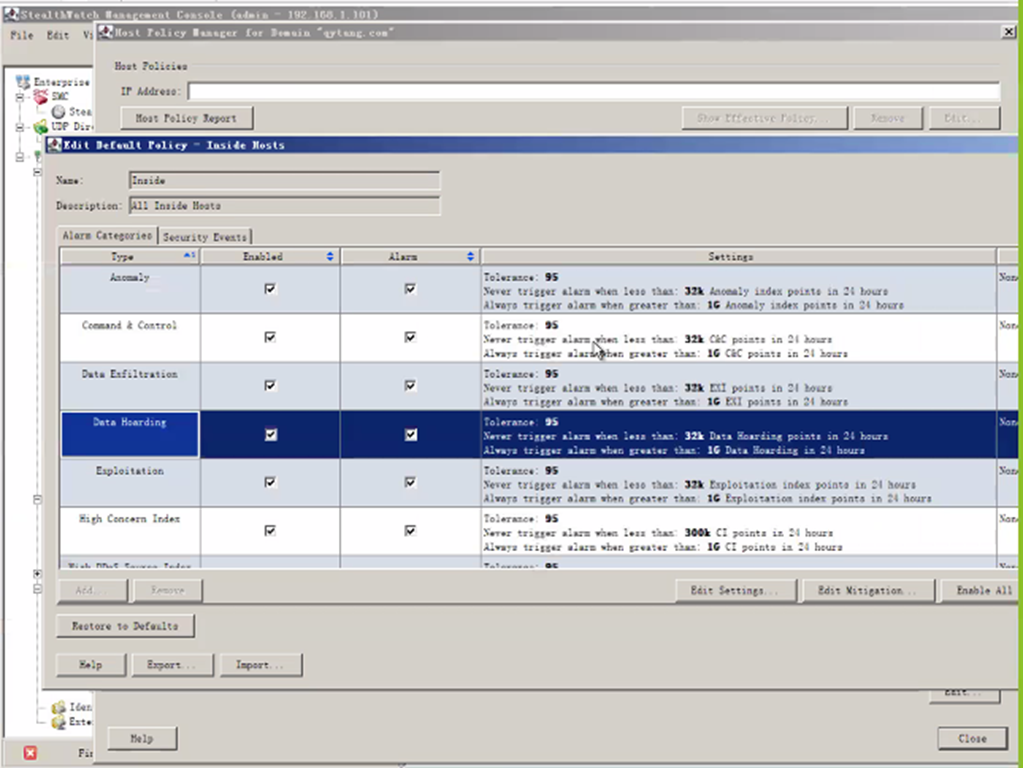

Policy配置

默认策略

策略分为Default策略，role策略；

inside及outside组匹配inside及outside这两个default策略；

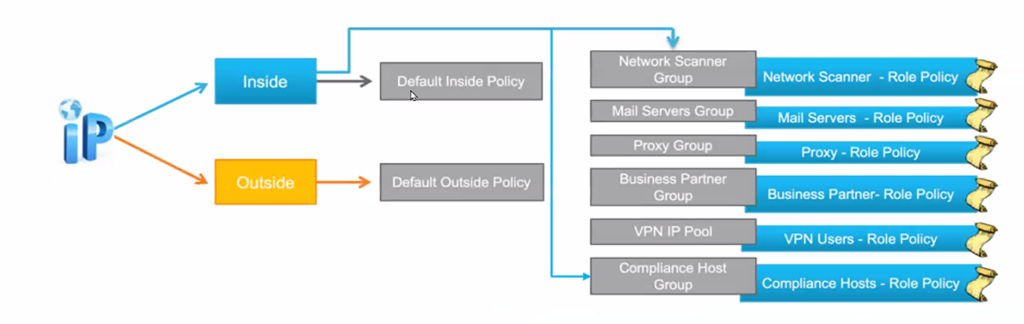

而在inside策略内部还有role策略，网络中设备根据角色不同遵循不同的策略，如下图；


管理策略

策略分为Relationship Events/host策略/自定策略

web策略页面


客户端策略页面


PxGrid整合联通实验

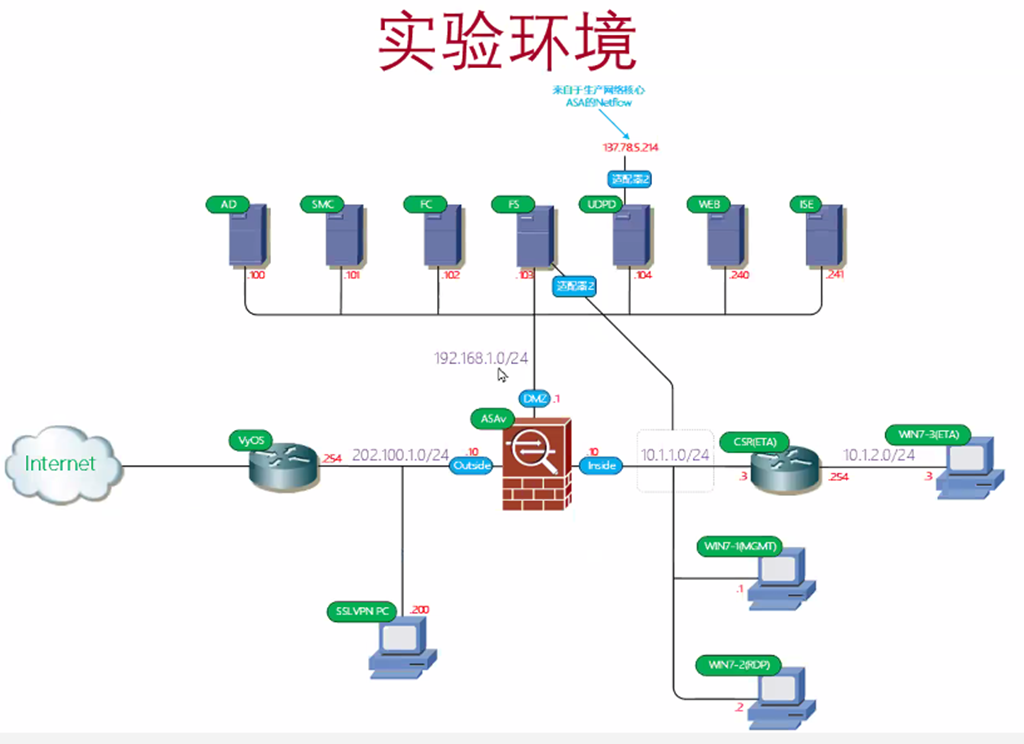

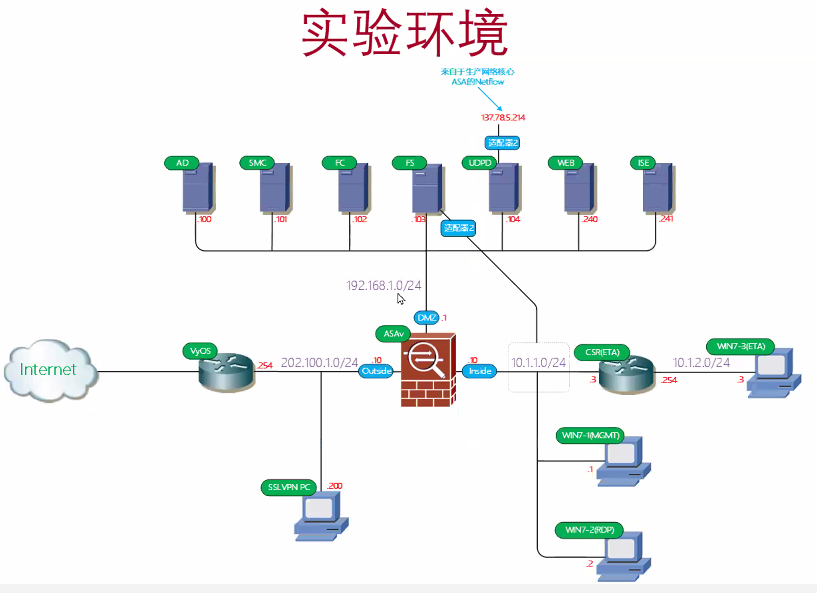

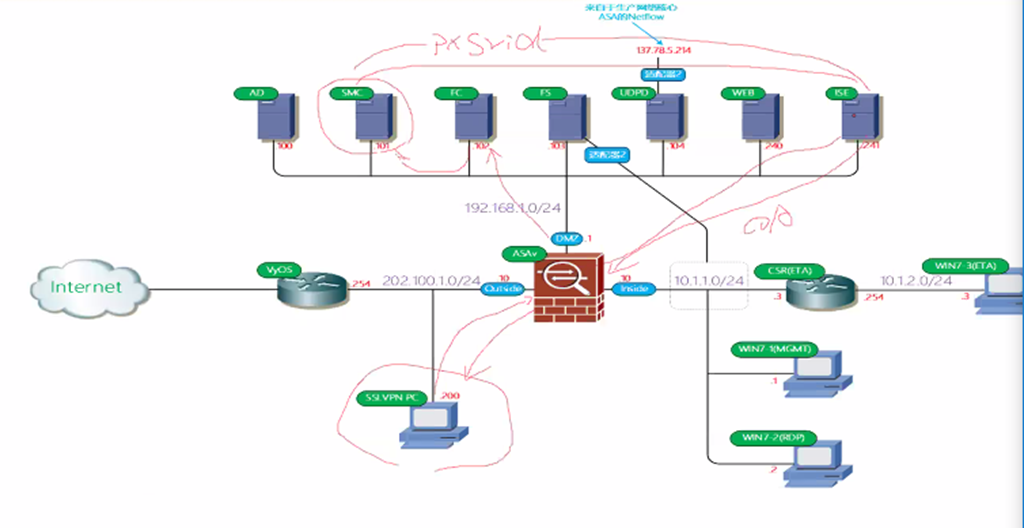

整体拓扑


实验需求

PC->拨向ASAv->由ISE认证授权

ISE->PxGrid->SMC联动

ASAv->流量引导到FC

SMC发现pc有问题，smc发现哪个用户在做扫描，通过PxGrid发向ISE，ISE发向ASAv，将用户T掉


配置

ASAv及ldap域已完成配置

pass

ISE配置

ise配置即最简单VPN的授权及激活PxGrid

激活PxGrid->加域->提取组->新建网络设备组->创建网络设备ASAv1010

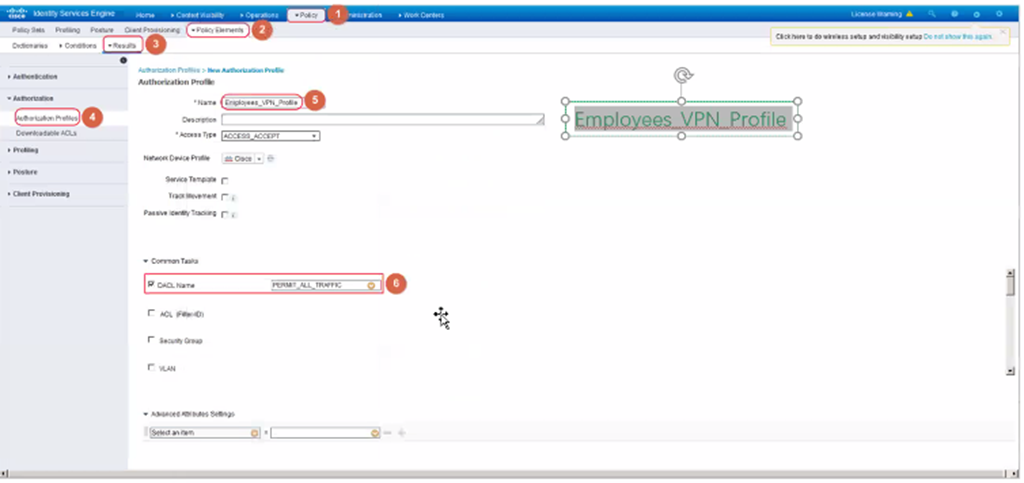

创建授权策略<名字及ASA上vpn的group的policy>


创建一个策略集

1.添加一个条件：只要asa来的流量就用这个

2. 认证策略检查
3.授权策略->起一个名字->条件就是域中的组->给一个开始准备好的授权结果

获取证书与证书授予

配置证书，获取签名请求->填写个人信息->下载根证书->下载个人证书->PxGrid的自动审批->SMC上面加载根证书及个人证书，以上步骤在SE上申请；

SMC

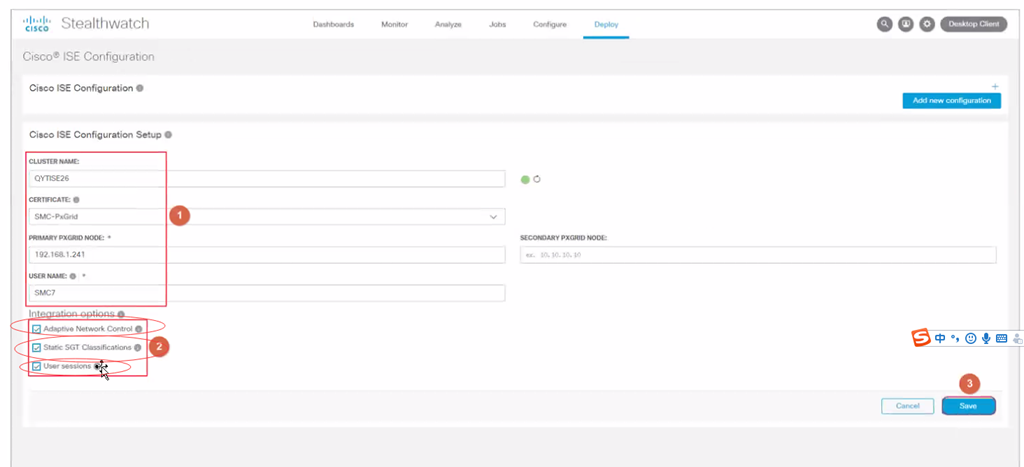

smc整合ISE

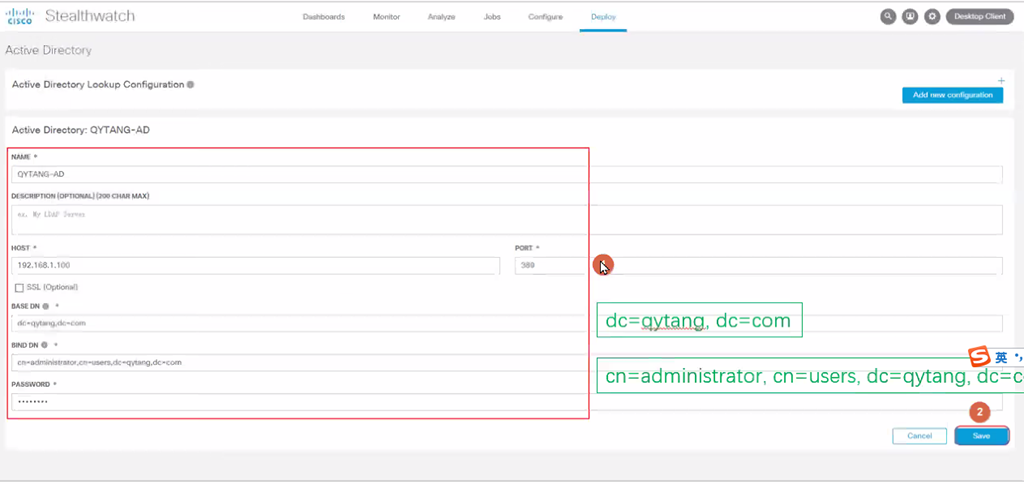

smc整合ldap域


创建ISE ANC Policy List 隔离行为

















































end
