交换网络-生成树STP(IEEE 802.1D)

生成树存在的原因

链路聚合是线路的冗余，而在做设备的冗余时，会出现二层环路(造成广播风暴及MAC地址表反复重写)，而STP的作用就是防止成环；

本质上，stp的目的就是将整个二层网络的拓扑修剪成一个树状图(有根<设备>，根端口<到根近的端口>，指定端口<to终端or非跟设备>)，凡是阻止成树的链路均Block掉(Alternate Port<竞选Designate Port失败的端口>)；

生成树中的术语

根桥<root bridge>：整个二层网络所形成的生成树的根节点，所有设备中最优的<选举规则，桥ID最小>；

指定桥<designate bridge>：即非根桥，一个二层网络范围内选举失败的设备；

根端口<root port>：指定桥上到根桥最近的那个端口<选举规则，到根的cost最小-->端口ID最小>；

指定端口<designate prot>：转发数据和BPDU的端口，so根桥上所有端口都是designate port；

备份端口<alternate port>：接收BPDU，不转发任何数据，即Block接口；

桥ID：8字节，前两个字节为priority，后六字节为设备MAC地址，priority共占用2个字节，其中后12bit为vlan id(0-4095),前4bit为桥优先级(所以桥优先级为4096的倍数)；

路径Cost：指某端口到根桥的cost，STP中每条链路都具有开销值，默认的开销值取决于链路的带宽，带宽越大，开销越小；

BPDU<Bridge Protocol Data unit>：用于交互生成树信息，分为配置BPDU<计算和维护生成树拓扑>及TCN BPDU<拓扑改变时，同步改变信息>；

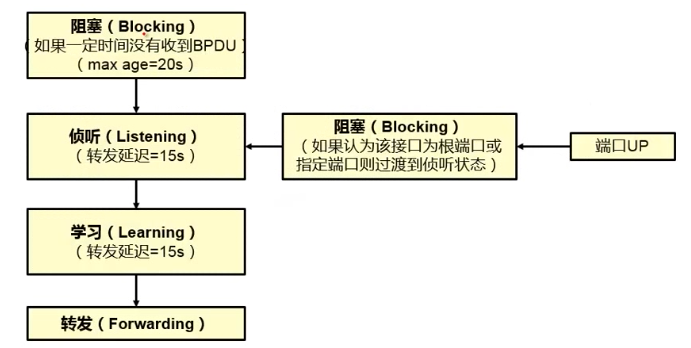

接口状态

禁用(Disable)：不能收发BPDU，也不能收发数据帧，二层端口激活的最初状态，会自动进入下一状态；

阻塞(Blocking)：接口被STP阻塞，收BPDU，但不发送BPDU和数据帧，如果在Max age<默认20s>内如果没有收到任何BPDU报文，会进入listening状态；

侦听(Listening)：STP初步认定该接口为根接口或指定接口，STP在此状态进行选举，可以收BPDU，计算后发出自己的BPDU，不能收发数据帧，也不能进行MAC地址学习，会停15s<转发延迟计时器>；

学习(Learning)：侦听业务数据帧，不转发数据帧，目的是学习MAC地址，会停留15s；

转发(Forwarding)：正常收发BPDU及数据帧，根端口及指定端口进入该状态；

BPDU详解

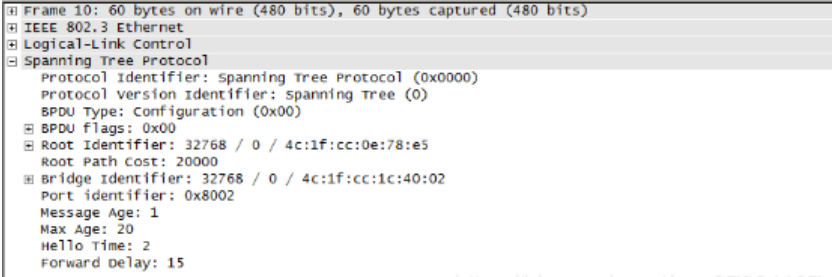

如下图为BPDU报文:

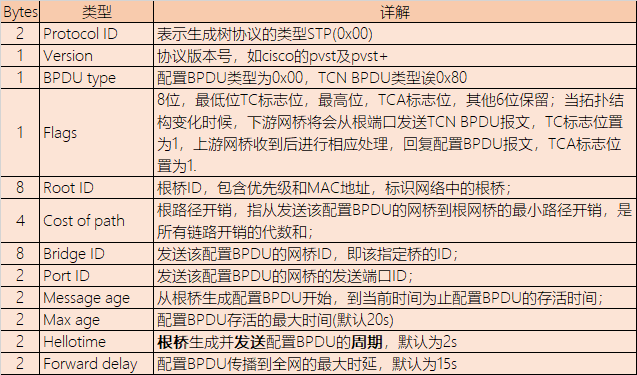

详解如下：



生成树计算的过程

确定根桥

每个交换机启用STP服务，都认为自己是根桥，以此生成配置BPDU扩散至激活的端口，并通过激活端口向外发送；

交换机接收到BPDU报文，会和自己的桥ID对比，如果收到的比本地的优，则更新配置BPDU，并停止发送本地BPDU，直至全部交换机认为某一设备为根桥，选举结束；

确定根端口

交换机多接口同时收到根桥发来的配置BPDU报文，依次比较Root Path Cost，比较Bridge ID<发送该BPDU的指定桥>，比较Port ID，小的优，为根端口；

确定指定端口

本质为确定两个非根桥间的端口谁到根优谁即为指定端口，另外一个为备份接口；

比较体1:本设备上的经由根端口收到的，经过计算的，生成的本地配置BPDU；

比较体2:由非根接口收到的，即来自于另外一个非根桥路径上的指定桥的BPDU；

依次比较Root Path Cost，比较Bridge ID，比较Port ID，本地优，为指定端口，否则为备份端口；

相关的耗时:





拓扑结构发生改变时

根桥故障

当根桥发生故障时，BPDU内的message age达到 max age(20s)，其他设备发现根桥发生异常；

然后会从新收敛，需要30s左右的时间；

所以总耗时在30s-50s；

当非根桥故障时

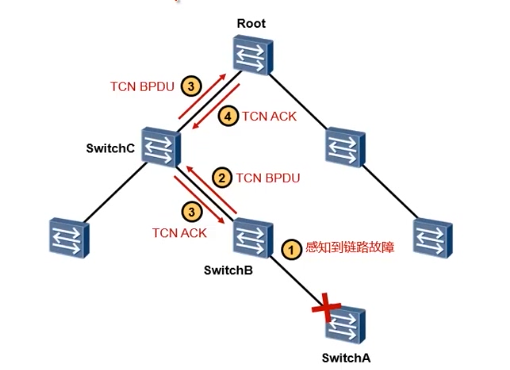

逐级发送TCN BPDU至Root

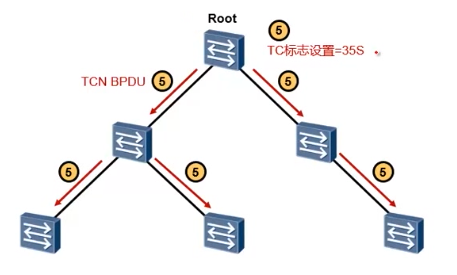

Root收到后，会将BPDU的TC及TCA设置为1

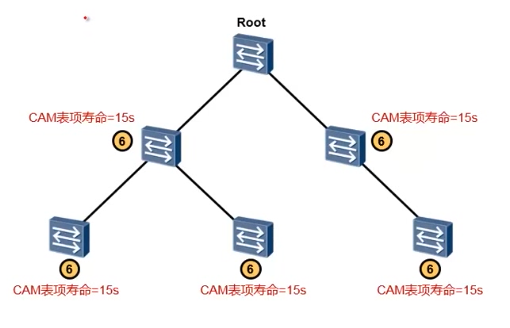

其他交换机收到类似的报文后，会将CAM表(MAC表)内表项时间设置为15s































end
